Steckverbinder & KabelSteckverbinderPlatinen-SteckverbinderStiftleisten-, Buchsenleisten-Systeme

WAGO Stiftleiste (Standard) 1735 Polzahl Gesamt 8 Rastermaß: 3.50 mm 713-1424/107-000 50 St.

Schwarzer Kunststoffstecker mit mehreren Kontakten, geeignet für elektronische Verbindungen, seitliche Befestigungspunkte sichtbar.
'Deratingkurve für Federleiste 713-1103. Diagramm zeigt Strom in A gegen Umgebungstemperatur in °C mit mehreren Polig-Varianten und Bemessungsstrom.'

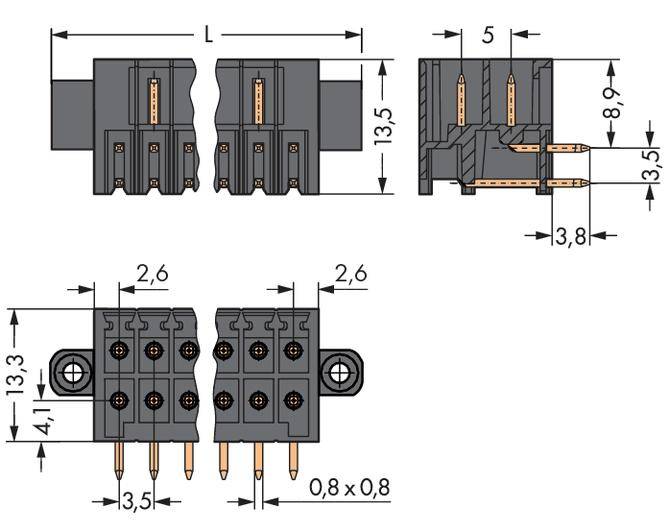

Technische Zeichnung eines Steckverbinders mit Maßen in Millimetern. Zeigt verschiedene Ansichten und Abmessungen für Bau und Montage.
1/3
Produkt-Art
Stiftleiste (Standard)
Bauform
Stecker, gewinkelt
Anzahl Reihen
2
Serie
1735
RM
3.50 mm
Datenblatt (PDF)
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Lieferung Mi., 16. Dez.
Anzahl (Packungsgröße 50 St.)
Gesamt (CHF 3.28 / Stück)
CHF 307.95
-47 %
CHF 163.95
steuerfreie IGL inkl. MwSt.
zzgl. CHF 0.00
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
ohne weitere Versandkosten
Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Stiftleiste

  • Inhalt: 50 St.
  • Anzahl Reihen: 2
  • Polzahl Gesamt: 8

Technische Daten

  • Bemessungsstossspannung: 2.5 kV
Produkt-Art

Stiftleiste (Standard)

Bauform

Stecker, gewinkelt

Anzahl Reihen

2

Steckverbindersystem

wire-to-board

Serie

1735

RM

3.50 mm

Polzahl je Reihe

4

Polzahl Gesamt

8

Breite

24.1 mm

Stiftform

Quadratisch

Nennstrom

10 A

Nennstrom - gerundet

10 A

Inhalt

50 St.

Abm.

(L x B x H) 13.5 x 24.1 x 17.1 mm

Anschluss

Print

Gehäuse-Material

Polyphtalamid (PPA GF)

Herst.-Teilenr.

713-1424/107-000

Herstellerfarbe

Schwarz

Industrieverpackung

Ja

Isolationsmaterial

Polyphtalamid (PPA GF)

Kontaktmaterial

Elektrolytkupfer

Kontaktoberfläche Printseite

verzinnt

Kontaktoberfläche Steckseite

verzinnt

Nennspannung

160 V

Höhe

17.1 mm

Länge

13.5 mm

Steckrichtung

Waagerecht zur Leiterplatte

Max. Temperatur

+100 °C

Min. Temperatur

-60 °C

Typ

713-1424/107-000

UKCA

Ja

Dokumente & Downloads

Datenblatt

Datenblatt 538534 WAGO Stiftleiste (Standard) 1735 Polzahl Gesamt 8 Rastermaß: 3.50 mm 713-1424/107-000 50 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 538534 WAGO Stiftleiste (Standard) 1735 Polzahl Gesamt 8 Rastermaß: 3.50 mm 713-1424/107-000 50 St.

Beschreibung

Einlötstift abgewinkelt 0,8 x 08 mm, 4x2-polig, mit Gewindeflanschen, Rastermaß 3,5 mm, fehlsteckgeschützt, 2-reihig, schwarz.

Lieferumfang

  • Geliefert wird: WAGO GmbH & Co. KG THT-Stiftleiste 2-reihig 0,8x0,8,abgew.,sw 713-1424/107-000, Verpackungseinheit: 50 Stk., EAN: 4045454809119
