Name: WAGO Stiftleiste (Standard) 1735 Polzahl Gesamt 20 Rastermaß: 3.50 mm 713-1410/107-000 20 St.
Brand: WAGO
SKU: 538424
Availability: BackOrder

Schwarzer Steckverbinder mit mehreren Metallstiften für elektronische Verbindungen; rechteckige Form mit zwei Befestigungslöchern.

'Deratingkurve für Federleiste 713-1103. Diagramm zeigt Strom in A gegen Umgebungstemperatur in °C mit mehreren Polig-Varianten und Bemessungsstrom.'

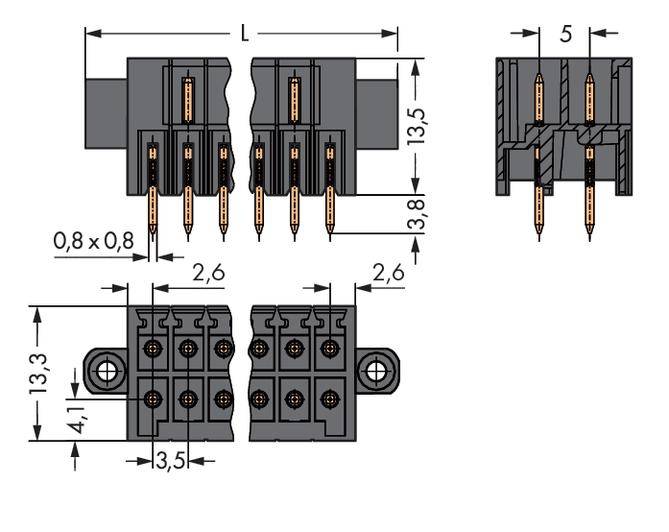

Steckverbinderdiagramm: zeigt Maße und Kontaktabstände eines Steckverbinders in Millimetern. Tabelle zeigt Detailansicht von Kontakten.

1/3

Produkt-Art

Stiftleiste (Standard)

Bauform

Stecker, gerade

Anzahl Reihen

Serie

1735

3.50 mm

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Do., 17. Dez.

Anzahl (Packungsgröße 20 St.)

Set(s)

Gesamt (CHF 6.70 / Stück)

CHF 133.95

inkl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Stiftleiste

Inhalt: 20 St.
Anzahl Reihen: 2
Polzahl Gesamt: 20

Technische Daten

Bemessungsstossspannung: 2.5 kV

Produkt-Art: Stiftleiste (Standard)

Bauform: Stecker, gerade

Anzahl Reihen: 2

Steckverbindersystem: wire-to-board

Serie: 1735

RM: 3.50 mm

Polzahl je Reihe: 10

Polzahl Gesamt: 20

Breite: 45.1 mm

Stiftform: Quadratisch

Nennstrom: 10 A

Nennstrom - gerundet: 10 A

Inhalt: 20 St.

Abm.: (L x B x H) 13.3 x 45.1 x 17.3 mm

Anschluss: Print

Gehäuse-Material: Polyphtalamid (PPA GF)

Herst.-Teilenr.: 713-1410/107-000

Herstellerfarbe: Schwarz

Industrieverpackung: Ja

Isolationsmaterial: Polyphtalamid (PPA GF)

Kontaktmaterial: Elektrolytkupfer

Kontaktoberfläche Printseite: verzinnt

Kontaktoberfläche Steckseite: verzinnt

Nennspannung: 160 V

Höhe: 17.3 mm

Länge: 13.3 mm

Steckrichtung: Senkrecht zur Leiterplatte

Max. Temperatur: +100 °C

Min. Temperatur: -60 °C

Typ: 713-1410/107-000

UKCA: nicht relevant

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Bauform

Breite

Polzahl Gesamt

WAGO Stiftleiste (Standard) 1735 Polzahl Gesamt 10 Rastermaß: 3.50 mm 713-1405 50 St.

Bestell-Nr.:538366

Lieferung Do., 17. Dez.

Conrad Electronic

Stecker, gerade

19 mm

Stück

Min.: 1

Vielfache: 1

CHF 133.95^*

WAGO Stiftleiste (Standard) 1735 Polzahl Gesamt 10 Rastermaß: 3.50 mm 713-1405/037-000 50 St.

Bestell-Nr.:538367

Lieferung Do., 17. Dez.

Conrad Electronic

Stecker, gerade

25.6 mm

Stück

Min.: 1

Vielfache: 1

CHF 133.95^*

WAGO Stiftleiste (Standard) 1735 Polzahl Gesamt 10 Rastermaß: 3.50 mm 713-1405/105-000 50 St.

Bestell-Nr.:538368

Lieferung Do., 17. Dez.

Conrad Electronic

Stecker, gerade

19 mm

Stück

Min.: 1

Vielfache: 1

CHF 133.95^*

WAGO Stiftleiste (Standard) 1735 Polzahl Gesamt 10 Rastermaß: 3.50 mm 713-1405/107-000 25 St.

Bestell-Nr.:538369

Lieferung Do., 17. Dez.

Conrad Electronic

Stecker, gerade

27.6 mm

Stück

Min.: 1

Vielfache: 1

CHF 97.95^*

WAGO Stiftleiste (Standard) 1735 Polzahl Gesamt 10 Rastermaß: 3.50 mm 713-1405/116-000 50 St.

Bestell-Nr.:538371

Lieferung Do., 17. Dez.

Conrad Electronic

Stecker, gerade

25.6 mm

Stück

Min.: 1

Vielfache: 1

CHF 133.95^*

WAGO Stiftleiste (Standard) 1735 Polzahl Gesamt 10 Rastermaß: 3.50 mm 713-1405/117-000 25 St.

Bestell-Nr.:538372

Lieferung Do., 17. Dez.

Conrad Electronic

Stecker, gerade

27.6 mm

Stück

Min.: 1

Vielfache: 1

CHF 105.95^*

WAGO Stiftleiste (Standard) 1735 Polzahl Gesamt 10 Rastermaß: 3.50 mm 713-1425 50 St.

Bestell-Nr.:538538

Lieferung Do., 17. Dez.

Conrad Electronic

Stecker, gewinkelt

19 mm

Stück

Min.: 1

Vielfache: 1

CHF 133.95^*

WAGO Stiftleiste (Standard) 1735 Polzahl Gesamt 10 Rastermaß: 3.50 mm 713-1425/037-000 50 St.

Bestell-Nr.:538539

Lieferung Do., 17. Dez.

Conrad Electronic

Stecker, gewinkelt

25.6 mm

Stück

Min.: 1

Vielfache: 1

CHF 133.95^*

WAGO Stiftleiste (Standard) 1735 Polzahl Gesamt 10 Rastermaß: 3.50 mm 713-1425/105-000 50 St.

Bestell-Nr.:538540

Lieferung Do., 17. Dez.

Conrad Electronic

Stecker, gewinkelt

19 mm

Stück

Min.: 1

Vielfache: 1

CHF 133.95^*

WAGO Stiftleiste (Standard) 1735 Polzahl Gesamt 10 Rastermaß: 3.50 mm 713-1425/107-000 25 St.

Bestell-Nr.:538541

Lieferung Do., 17. Dez.

Conrad Electronic

Stecker, gewinkelt

27.6 mm

Stück

Min.: 1

Vielfache: 1

CHF 97.95^*

Dokumente & Downloads

Datenblatt

Datenblatt 538424 WAGO Stiftleiste (Standard) 1735 Polzahl Gesamt 20 Rastermaß: 3.50 mm 713-1410/107-000 20 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 538424 WAGO Stiftleiste (Standard) 1735 Polzahl Gesamt 20 Rastermaß: 3.50 mm 713-1410/107-000 20 St.

Beschreibung

Einlötstift gerade 0,8 x 08 mm, 10x2-polig, mit Gewindeflanschen, Rastermaß 3,5 mm, 100 % fehlsteckgeschützt, 2-reihig, schwarz.

Lieferumfang

Geliefert wird: WAGO GmbH & Co. KG THT-Stiftleiste 2-reihig 0,8x0,8,gerade,sw 713-1410/107-000, Verpackungseinheit: 20 Stk., EAN: 4045454808990

Beschreibung

Einlötstift gerade 0,8 x 08 mm, 10x2-polig, mit Gewindeflanschen, Rastermaß 3,5 mm, 100 % fehlsteckgeschützt, 2-reihig, schwarz.

Lieferumfang

Geliefert wird: WAGO GmbH & Co. KG THT-Stiftleiste 2-reihig 0,8x0,8,gerade,sw 713-1410/107-000, Verpackungseinheit: 20 Stk., EAN: 4045454808990
