Name: WAGO Stiftgehäuse-Platine 2092 Polzahl Gesamt 2 Rastermaß: 5 mm 2092-1172-200 200 St.
Brand: WAGO
SKU: 654871
Availability: BackOrder

Elektrischer Steckverbinder mit sechs Anschlüssen, Seiten- und Vorderansicht mit Abmessungen in Millimetern, zeigt Layout und Größen.

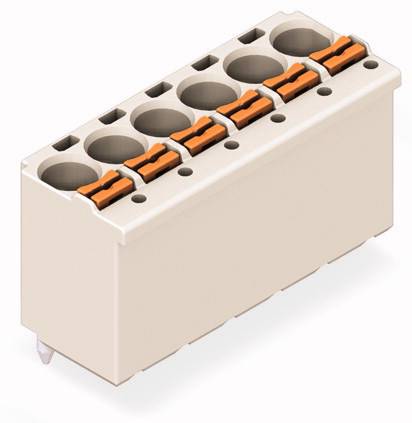

Ein rechteckiger elektrischer Anschlussblock mit sechs runden Öffnungen in zwei Reihen und orangefarbenen Klemmen, Gehäuse in Beige.

1/2

Produkt-Art

Stiftgehäuse-Platine

Bauform

Stiftleiste, gerade

Anzahl Reihen

Serie

2092

5 mm

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Mi., 16. Dez.

Verpackungsgrößen

Anzahl (Packungsgröße 200 St.)

Set(s)

Gesamt (CHF 1.68 / Stück)

CHF 539.95

-38 %

CHF 335.95

inkl. MwSt.

Kostenfreier Versand

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

picoMAX® eCOM® Steckverbindersystem

Inhalt: 200 St.
Anzahl Reihen: 1
Polzahl Gesamt: 2

Technische Daten

Produkt-Art: Stiftgehäuse-Platine

Bauform: Stiftleiste, gerade

Anzahl Reihen: 1

Steckverbindersystem: wire-to-board

Serie: 2092

RM: 5 mm

Polzahl je Reihe: 2

Polzahl Gesamt: 2

Breite: 16.20 mm

Nennstrom: 15 A

Nennstrom - gerundet: 15 A

Inhalt: 200 St.

AWG max.: 12

AWG min.: 24

Abisolierlänge (max.): 10.00 mm

Abm.: (L x B x H) 10.00 x 16.20 x 13.40 mm

Anschluss: Print

Gehäuse-Material: Polyphtalamid (PPA GF)

Herst.-Teilenr.: 2092-1172-200

Herstellerfarbe: Lichtgrau

Industrieverpackung: Ja

Kontaktmaterial: Elektrolytkupfer

Kontaktoberfläche Printseite: verzinnt

Kontaktoberfläche Steckseite: verzinnt

Nennspannung: 320 V

Höhe: 13.40 mm

Länge: 10.00 mm

max. Querschnitt: 2.5 mm²

min. Querschnitt: 0.2 mm²

Steckrichtung: Senkrecht zur Leiterplatte

Typ: 2092-1172

UKCA: nicht relevant

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Breite

Nennstrom - gerundet

Polzahl Gesamt

Serie

WAGO Stiftgehäuse-Platine 2092 Polzahl Gesamt 2 Rastermaß: 5 mm 2092-1172-200 200 St.

Bestell-Nr.:654871

Lieferung Mi., 16. Dez.

Conrad Electronic

Dieser Artikel

16.20 mm

15 A

5 mm

2092

Stück

Min.: 1

Vielfache: 1

CHF 335.95^*

WAGO Stiftgehäuse-Platine 2091 Polzahl Gesamt 3 Rastermaß: 3.50 mm 2091-1173-200 200 St.

Bestell-Nr.:653743

Lieferung Mi., 16. Dez.

Conrad Electronic

14.00 mm

10 A

3.50 mm

2091

Stück

Min.: 1

Vielfache: 1

CHF 437.95^*

WAGO Stiftgehäuse-Platine 2091 Polzahl Gesamt 4 Rastermaß: 3.50 mm 2091-1174-200 200 St.

Bestell-Nr.:653768

Lieferung Mi., 16. Dez.

Conrad Electronic

14.00 mm

10 A

3.50 mm

2091

Stück

Min.: 1

Vielfache: 1

CHF 519.95^*

WAGO Stiftgehäuse-Platine 2091 Polzahl Gesamt 4 Rastermaß: 3.50 mm 2091-1174/000-1000 200 St.

Bestell-Nr.:657526

Lieferung Fr., 11. Dez.

Conrad Electronic

14.00 mm

10 A

3.50 mm

2091

Stück

Min.: 1

Vielfache: 1

CHF 614.95^*

WAGO Stiftgehäuse-Platine 2091 Polzahl Gesamt 4 Rastermaß: 3.50 mm 2091-1174/000-5000 200 St.

Bestell-Nr.:657527

Lieferung Fr., 11. Dez.

Conrad Electronic

14.00 mm

10 A

3.50 mm

2091

Stück

Min.: 1

Vielfache: 1

CHF 614.95^*

WAGO Stiftgehäuse-Platine 2091 Polzahl Gesamt 5 Rastermaß: 3.50 mm 2091-1175 200 St.

Bestell-Nr.:653780

Lieferung Mi., 16. Dez.

Conrad Electronic

17.50 mm

10 A

3.50 mm

2091

Stück

Min.: 1

Vielfache: 1

CHF 654.95^*

WAGO Stiftgehäuse-Platine 2091 Polzahl Gesamt 6 Rastermaß: 3.50 mm 2091-1176-100 100 St.

Bestell-Nr.:653739

Lieferung Mi., 16. Dez.

Conrad Electronic

21.00 mm

10 A

3.50 mm

2091

Stück

Min.: 1

Vielfache: 1

CHF 389.95^*

WAGO Stiftgehäuse-Platine 2091 Polzahl Gesamt 6 Rastermaß: 3.50 mm 2091-1176/000-1000 100 St.

Bestell-Nr.:653748

Lieferung Fr., 11. Dez.

Conrad Electronic

21.00 mm

10 A

3.50 mm

2091

Stück

Min.: 1

Vielfache: 1

CHF 437.95^*

WAGO Stiftgehäuse-Platine 2091 Polzahl Gesamt 8 Rastermaß: 3.50 mm 2091-1178 100 St.

Bestell-Nr.:653763

Lieferung Mi., 16. Dez.

Conrad Electronic

28.00 mm

10 A

3.50 mm

2091

Stück

Min.: 1

Vielfache: 1

CHF 519.95^*

WAGO Stiftgehäuse-Platine 2092 Polzahl Gesamt 10 Rastermaß: 5 mm 2092-1180-100 100 St.

Bestell-Nr.:655437

Lieferung Mi., 16. Dez.

Conrad Electronic

50.00 mm

15 A

5 mm

2092

Stück

Min.: 1

Vielfache: 1

CHF 689.95^*

Dokumente & Downloads

Datenblatt

Datenblatt 654871 WAGO Stiftgehäuse-Platine 2092 Polzahl Gesamt 2 Rastermaß: 5 mm 2092-1172-200 200 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 654871 WAGO Stiftgehäuse-Platine 2092 Polzahl Gesamt 2 Rastermaß: 5 mm 2092-1172-200 200 St.

Beschreibung

WAGO GmbH & Co. KG 1-Leiter-THT-Federleiste 2092-1172

Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.

Hersteller:WAGO GmbH & Co. KGBezeichnung:1-Leiter-THT-Federleiste CAGE CLAMP,lichtgrauTyp:2092-1172Verbindungsart:flexibler LeiterplattenverbinderSteckverbinderausführung:freier SteckverbinderKontaktausführung:StiftPolzahl:2Anzahl der Steckkontaktreihen:1Rastermaß der Kontakte:5 mmRastermaß der Anschlüsse:5 mmWinkel Leiterplatte/Kontakt:90° (vertikal nach oben)Bemessungsstrom In:16 ABemessungsspannung:320 VBemessungsstoßspannung:4 kVÜberspannungskategorie:IIIVerschmutzungsgrad:2Werkstoff der Kontaktbeschichtung:ZinnAusführung des elektrischen Anschlusses:LötanschlussDurchmesser Anschlusspin:1,4 mmLänge des Pins:3,6 mmGeeignet für Leiterplattendicke:2 mmWerkstoff des Isolierkörpers:ThermoplastGehäusefarbe:sonstigeBrennbarkeitsklasse des Isolierstoffs nach UL 94:V0Betriebstemperatur:-60..100 °CArt der Leiterplattenbefestigung:AnschlusskontaktBefestigungsart:lötenArt der Banderolierung:ohne
WAGO GmbH & Co. KG 1-Leiter-THT-Federleiste 2092-1172: weitere Details
1-Leiter-THT-Federleiste, gerade
Drücker
Push-in CAGE CLAMP®
2,5 mm²
Rastermaß 5 mm
2-polig
Lötstift Ø 1,4 mm
2,50 mm²
lichtgrauFederleiste/Buchse Serie 2092 mit Rastermaß 5 mm

Bei dieser Federleiste/Buchse mit der Artikelnummer 2092-1172 ist eine ordentliche Elektroinstallation das Hauptaugenmerk. Unsere Leiterplatten-Steckverbinder gewähren Ihnen die größtmögliche Flexibilität bei verschiedenen Montagearten. Diese Federleiste/Buchse benötigt für den Leiteranschluss eine Abisolierlänge zwischen 9 und 10 mm . Dieses Produkt ist mit der Push-in CAGE CLAMP®-Technologie ausgestattet. Push-in CAGE CLAMP® ist der wartungsfreie Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens: Push-in. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt gesteckt werden. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen, ist nicht erforderlich. In Breite x Höhe x Tiefe betragen die Abmessungen (10 x 16,2 x 13,4) mm. In Abhängigkeit von der Leiterart eignet sich diese Federleiste/Buchse für Leiterquerschnitte von 0,2 mm² bis 2,5 mm². Die Oberfläche der Kontakte ist aus Zinn. Diese Federleiste/Buchse wird durch einen Drücker betätigt. picoMAX® ist das kompakte und innovative Steckverbindersystem. Die Kontaktkraft einer einzigen Cr-Ni-Stahlfeder wird hier gleich zweifach verwendet neben dem Anschluss des Leiters auch für die Kontaktierung des Steckerstiftes. Die Verlötung des Leiterplatten-Steckverbinders erfolgt mittels THT. Der Leiter wird zur Platine im 90 °-Winkel eingeführt. EAN: 4050821165101

Geliefert wird: WAGO GmbH & Co. KG 1-Leiter-THT-Federleiste CAGE CLAMP,lichtgrau 2092-1172, Verpackungseinheit: 200 Stk., EAN: 4050821165101
