Name: WAGO Stiftgehäuse-Platine 2091 Polzahl Gesamt 2 Rastermaß: 3.50 mm 2091-1302 200 St.
Brand: WAGO
SKU: 653698
Availability: SoldOut

Technische Zeichnung eines elektronischen Steckverbinders mit Abmessungen. Zeigt Seiten-, Vorder- und Draufsicht mit Maßangaben in Millimetern.

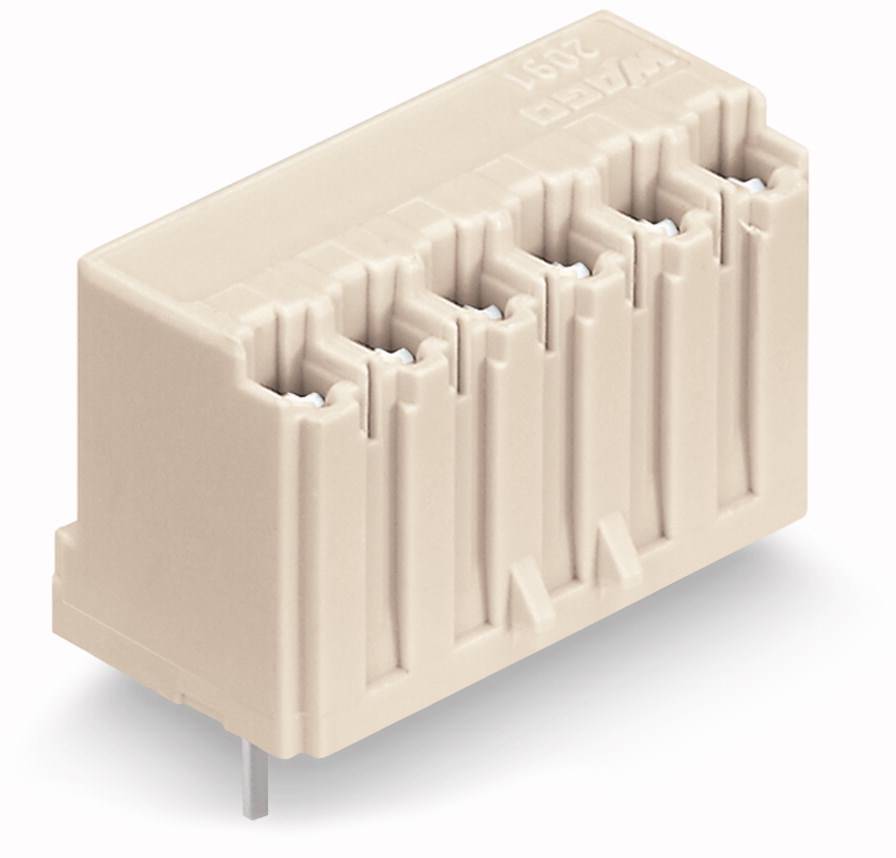

Elektronischer Steckverbinder mit weißen Kunststoffgehäuse, sechs Pins, zur Leiterplattenmontage.

1/2

Produkt-Art

Stiftgehäuse-Platine

Bauform

Stiftleiste, gerade

Anzahl Reihen

Serie

2091

3.50 mm

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Nicht verfügbar

Gesamt (CHF 2.10 / Stück)

CHF 419.95

inkl. MwSt.

Kostenfreier Versand

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

picoMAX® Steckverbindersystem

Inhalt: 200 St.
Anzahl Reihen: 1
Polzahl Gesamt: 2

Technische Daten

Produkt-Art: Stiftgehäuse-Platine

Bauform: Stiftleiste, gerade

Anzahl Reihen: 1

Steckverbindersystem: wire-to-board

Serie: 2091

RM: 3.50 mm

Polzahl je Reihe: 2

Polzahl Gesamt: 2

Breite: 17.40 mm

Nennstrom: 10 A

Nennstrom - gerundet: 10 A

Inhalt: 200 St.

Abm.: (L x B x H) 7.00 x 17.40 x 11.60 mm

Anschluss: Print

Gehäuse-Material: Polyphtalamid (PPA GF)

Herst.-Teilenr.: 2091-1302

Herstellerfarbe: Lichtgrau

Industrieverpackung: Ja

Kontaktmaterial: Elektrolytkupfer

Kontaktoberfläche Printseite: verzinnt

Kontaktoberfläche Steckseite: verzinnt

Nennspannung: 160 V

Höhe: 11.60 mm

Länge: 7.00 mm

Steckrichtung: Senkrecht zur Leiterplatte

Typ: 2091-1302

UKCA: nicht relevant

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Bauform

Breite

Nennstrom - gerundet

Polzahl Gesamt

Serie

WAGO Stiftgehäuse-Platine 2091 Polzahl Gesamt 2 Rastermaß: 3.50 mm 2091-1302 200 St.

Bestell-Nr.:653698

Nicht verfügbar

Conrad Electronic

Dieser Artikel

Stiftleiste, gerade

17.40 mm

10 A

3.50 mm

2091

Stück

Min.: 1

Vielfache: 1

CHF 419.95^*

WAGO Buchsengehäuse-Platine 2092 Polzahl Gesamt 2 Rastermaß: 7.50 mm 2092-3372 100 St.

Bestell-Nr.:654744

Lieferung Fr., 11. Dez.

Conrad Electronic

Buchse, Einbau vertikal

16.20 mm

15 A

7.50 mm

2092

Stück

Min.: 1

Vielfache: 1

CHF 177.95^*

WAGO Buchsengehäuse-Platine 2092 Polzahl Gesamt 3 Rastermaß: 7.50 mm 2092-3373 100 St.

Bestell-Nr.:654851

Lieferung Fr., 11. Dez.

Conrad Electronic

Buchse, Einbau vertikal

20.00 mm

15 A

7.50 mm

2092

Stück

Min.: 1

Vielfache: 1

CHF 243.95^*

WAGO Buchsengehäuse-Platine 2092 Polzahl Gesamt 4 Rastermaß: 7.50 mm 2092-3374 100 St.

Bestell-Nr.:654950

Lieferung Fr., 11. Dez.

Conrad Electronic

Buchse, Einbau vertikal

27.50 mm

15 A

7.50 mm

2092

Stück

Min.: 1

Vielfache: 1

CHF 291.95^*

WAGO Buchsengehäuse-Platine 2092 Polzahl Gesamt 5 Rastermaß: 7.50 mm 2092-3375 100 St.

Bestell-Nr.:656711

Lieferung Fr., 11. Dez.

Conrad Electronic

Buchse, Einbau vertikal

35.00 mm

15 A

7.50 mm

2092

Stück

Min.: 1

Vielfache: 1

CHF 365.95^*

WAGO Stiftgehäuse-Platine 2091 Polzahl Gesamt 10 Rastermaß: 3.50 mm 2091-1180 100 St.

Bestell-Nr.:653777

Lieferung Mi., 16. Dez.

Conrad Electronic

Stiftleiste, gerade

35.00 mm

10 A

3.50 mm

2091

Stück

Min.: 1

Vielfache: 1

CHF 649.95^*

WAGO Stiftgehäuse-Platine 2091 Polzahl Gesamt 12 Rastermaß: 3.50 mm 2091-1182 100 St.

Bestell-Nr.:653785

Lieferung Mi., 16. Dez.

Conrad Electronic

Stiftleiste, gerade

42.00 mm

10 A

3.50 mm

2091

Stück

Min.: 1

Vielfache: 1

CHF 774.95^*

WAGO Buchsengehäuse-Platine 2092 Polzahl Gesamt 2 Rastermaß: 7.50 mm 2092-3302 100 St.

Bestell-Nr.:654714

Nicht verfügbar

Conrad Electronic

Buchse, Einbau vertikal

19.80 mm

15 A

7.50 mm

2092

Stück

Min.: 1

Vielfache: 1

CHF 225.95^*

WAGO Buchsengehäuse-Platine 2092 Polzahl Gesamt 2 Rastermaß: 7.50 mm 2092-3322 100 St.

Bestell-Nr.:654718

Nicht verfügbar

Conrad Electronic

Buchse, Einbau vertikal

17.20 mm

15 A

7.50 mm

2092

Stück

Min.: 1

Vielfache: 1

CHF 225.95^*

WAGO Buchsengehäuse-Platine 2092 Polzahl Gesamt 3 Rastermaß: 7.50 mm 2092-3303 100 St.

Bestell-Nr.:654798

Nicht verfügbar

Conrad Electronic

Buchse, Einbau vertikal

20.00 mm

15 A

7.50 mm

2092

Stück

Min.: 1

Vielfache: 1

CHF 295.95^*

Dokumente & Downloads

Datenblatt

Datenblatt 653698 WAGO Stiftgehäuse-Platine 2091 Polzahl Gesamt 2 Rastermaß: 3.50 mm 2091-1302 200 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 653698 WAGO Stiftgehäuse-Platine 2091 Polzahl Gesamt 2 Rastermaß: 3.50 mm 2091-1302 200 St.

Beschreibung

WAGO GmbH & Co. KG THT-Federleiste gerade 2091-1302

Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.

Hersteller:WAGO GmbH & Co. KGBezeichnung:THT-Federleiste gerade 3,5mm,lichtgrauTyp:2091-1302Verbindungsart:flexibler LeiterplattenverbinderSteckverbinderausführung:freier SteckverbinderKontaktausführung:StiftPolzahl:2Anzahl der Steckkontaktreihen:1Rastermaß der Kontakte:3,5 mmRastermaß der Anschlüsse:3,5 mmWinkel Leiterplatte/Kontakt:90° (vertikal nach oben)Bemessungsstrom In:10 ABemessungsspannung:160 VBemessungsstoßspannung:2,5 kVÜberspannungskategorie:IIIVerschmutzungsgrad:2Werkstoff der Kontaktbeschichtung:ZinnAusführung des elektrischen Anschlusses:LötanschlussLänge des Pins:3,6 mmGeeignet für Leiterplattendicke:2 mmWerkstoff des Isolierkörpers:ThermoplastGehäusefarbe:sonstigeBrennbarkeitsklasse des Isolierstoffs nach UL 94:V0Betriebstemperatur:-60..100 °CArt der Leiterplattenbefestigung:AnschlusskontaktBefestigungsart:lötenArt der Banderolierung:ohne
WAGO GmbH & Co. KG THT-Federleiste gerade 2091-1302: weitere Details
THT-Federleiste
gerade
Rastermaß 3,5 mm
2-polig
Lötstift 0,4 x 0,9 mm
lichtgrauFederleiste/Buchse Serie 2091, lichtgrau

Die Federleiste/Buchse hat die Artikelnummer 2091-1302 und schafft eine saubere ordentliche Elektroinstallation. Mit unseren Leiterplatten-Steckverbindern erhalten Sie ein ganzheitliches Steckverbindersystem, das vielseitig eingesetzt werden kann: als Leiterplatten-Steckverbinder, als Durchführungssteckverbinder, als fliegende Steckverbindung für verschiedene Montagearten oder als Steckverbinder auf Reihenklemmen. In Breite x Höhe x Tiefe sind die Abmessungen (7 x 17,4 x 11,6) mm. Die Oberfläche der Kontakte besteht aus Zinn. picoMAX® ist das kompakte und innovative Steckverbindersystem. Die Kontaktkraft einer einzigen Cr-Ni-Stahlfeder wird hier doppelt verwendet neben dem Anschluss des Leiters auch für die Kontaktierung des Steckerstiftes. Die Verlötung des Leiterplatten-Steckverbinders erfolgt mittels THT. EAN: 4050821160830

Geliefert wird: WAGO GmbH & Co. KG THT-Federleiste gerade 3,5mm,lichtgrau 2091-1302, Verpackungseinheit: 200 Stk., EAN: 4050821160830
