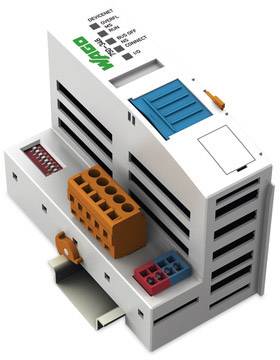

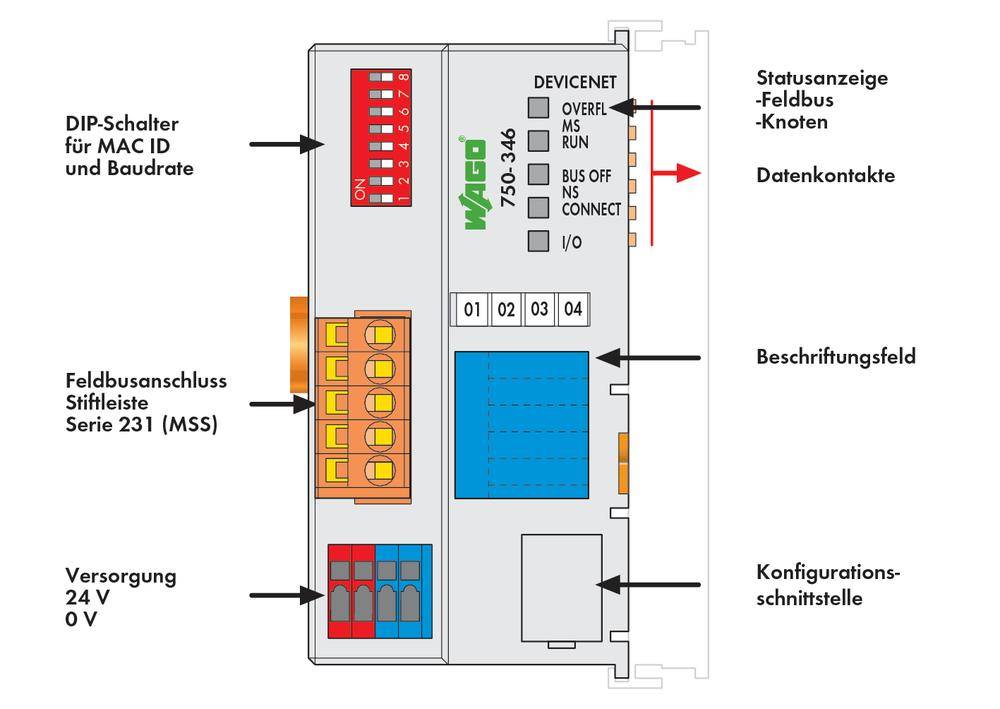

WAGO FC DeviceNet ECO SPS-Feldbuskoppler 750-346 1 St.

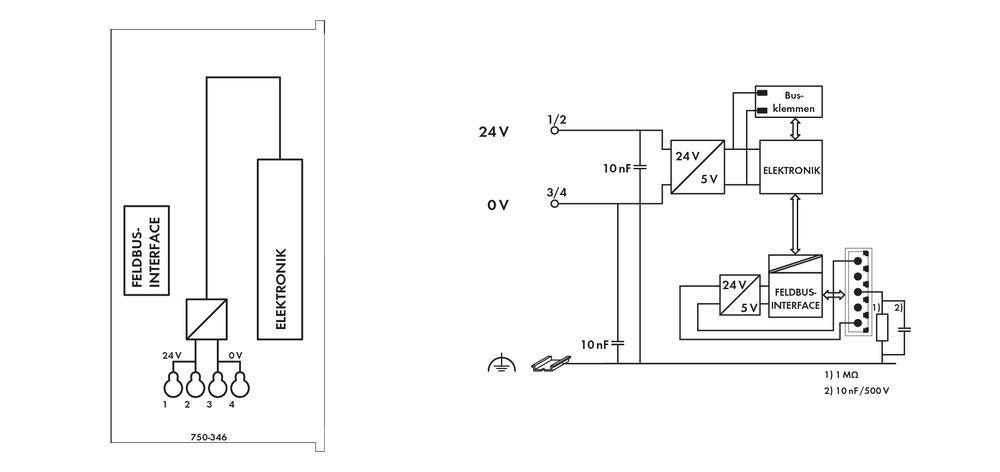

Die Einspeisung der internen Elektronikversorgung erfolgt in der Regel am Feldbuskoppler. Die Einspeisung der Feldversorgung erfolgt galvanisch getrennt, entweder über das Einspeisemodul am Buskoppler oder über ein separates Potentialeinspeisemodul. Die Trennung ermöglicht eine separate Versorgung der Sensorik und Aktorik. Das Anrasten von I/O-Modulen führt dabei automatisch zur Weiterleitung der Versorgungsspannungen (Systemversorgung DC 5 V über
die Datenkontakte und die Feldversorgung über die optional vorhandenen Leistungskontakte). Einspeisemodule mit Diagnose ermöglichen zudem eine Versorgungsüberwachung. Somit wird ein flexibler anwenderspezifischer Versorgungsaufbau
einer Station sichergestellt. Die Stromversorgung der Elektronik ist auf einen Höchstwert begrenzt. Dieser Wert ist vom eingesetzten Feldbuskoppler abhängig. Sollte die Summe der internen Stromaufnahmen aller I/O-Module diesen Wert überschreiten, ist ein zusätzliches Systemeinspeisemodul notwendig. Ebenso darf die Einspeisung der Feldversorgung 10 A nicht überschreiten. Unterschiedliche Potentialeinspeisemodule ermöglichen jedoch die Neueinspeisung, das Bilden von
Potentialgruppen und somit die Realisierung von Not-Aus-Konzepten. Rückwirkungsfreiheit in sicherheitsgerichteten
Anwendungen:
Um einfach und kostengünstig ganze Gruppen von Aktoren zentral und sicher abzuschalten, kann mittels einer Sicherheitsschalteinrichtung die Stromversorgung des Aktors abgeschaltet werden. Das kann für jeden Aktor einzeln gemacht werden oder, indem man die Versorgung der in einer Gruppe zusammengefassten Steuerausgänge stromlos schaltet. Dabei ist nachzuweisen, dass es im Fehlerfall auch bei abgeschalteter Steuerspannung nicht zu Rückwirkungen aus anderen Strom- oder Energiekreisen kommt und damit die definierten Eigenschaften der Sicherheitsfunktion (Logik und Zeitverhalten) unverändert bleiben.
