Name: WAGO 789-536 Industrierelais Nennspannung: 24 V/DC, 24 V/AC Schaltstrom (max.): 4 A 2 Schließer, 2 Öffner Piece 1 St.
Brand: WAGO
SKU: 640886
Availability: BackOrder

Schaltplan eines Relais mit Spule und Kontakten. Verbindungen zwischen den Klemmen A1, A2 und den Klemmen 13, 23, 11, 21.

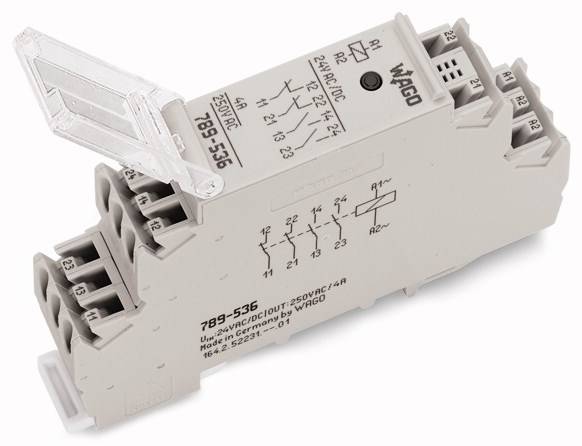

Ein elektrisches Klemmenmodul mit mehreren Anschlussklemmen, Beschriftungen '789-536' und 'WAGO', blauer Testknopf, und Klappdeckel.

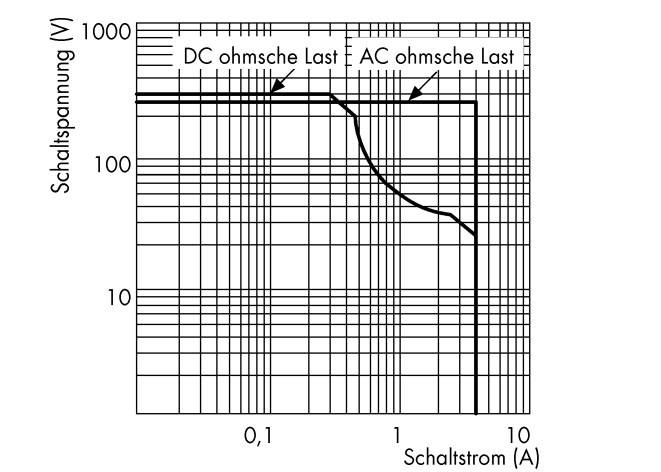

'Diagramm zeigt Schaltspannung (V) gegen Schaltstrom (A). DC ohmsche Last fällt steil bei 100 V. AC ohmsche Last fällt stetig.'

1/3

Verpackungsart

Piece

Produkt-Art

Industrierelais

Kontaktart

2 Schließer

2 Öffner

Nennspannung

24 V/DC

24 V/AC

Schaltspannung (max.)

250 V/AC

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Mo., 14. Dez.

Anzahl

Stück

Gesamt (CHF 117.95 / Stück)

CHF 117.95

inkl. MwSt.

nur CHF 15.00

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

Verpackungsart: Piece

Produkt-Art: Industrierelais

Typ: 789-536

Anschluss: Zugfeder

Herstellerfarbe: Grau

Ansprechzeit: 20 ms

Abfallzeit: 20 ms

Kontaktart: 2 Schließer
2 Öffner

Nennspannung: 24 V/DC
24 V/AC

Schaltspannung (max.): 250 V/AC

Schaltstrom (max.): 4 A

Max. Schaltleistung: 90 W
1000 VA

Länge: 90 mm

Breite: 17.5 mm

Höhe: 55 mm

Abm.: (L x B x H) 90 x 17.5 x 55 mm

Inhalt: 1 St.

Gewicht: 52.3 g

UKCA: Ja

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Kontaktart

Nennspannung

Schaltspannung (max.)

Schaltstrom (max.)

Verpackungsart

WAGO 789-536 Industrierelais Nennspannung: 24 V/DC, 24 V/AC Schaltstrom (max.): 4 A 2 Schließer, 2 Öffner Piece 1 St.

Bestell-Nr.:640886

Lieferung Mo., 14. Dez.

Conrad Electronic

Dieser Artikel

2 Schließer

24 V/DC

250 V/AC

4 A

Piece

Stück

Min.: 1

Vielfache: 1

CHF 117.95^*

WAGO 789-304 Industrierelais Nennspannung: 24 V/DC Schaltstrom (max.): 12 A 1 Wechsler Piece 1 St.

Bestell-Nr.:640880

Lieferung Mo., 14. Dez.

Conrad Electronic

1 Wechsler

24 V/DC

250 V/AC

12 A

Piece

Stück

Min.: 1

Vielfache: 1

CHF 51.95^*

WAGO 789-312 Industrierelais Nennspannung: 24 V/DC Schaltstrom (max.): 8 A 2 Wechsler Piece 1 St.

Bestell-Nr.:640895

Lieferung Mo., 14. Dez.

Conrad Electronic

2 Wechsler

24 V/DC

250 V/AC

8 A

Piece

Stück

Min.: 1

Vielfache: 1

CHF 55.95^*

WAGO 789-326 Industrierelais Nennspannung: 24 V/DC Schaltstrom (max.): 12 A 1 Wechsler Package 10 St.

Bestell-Nr.:654932

Lieferung Mo., 14. Dez.

Conrad Electronic

1 Wechsler

24 V/DC

250 V/AC

12 A

Package

Stück

Min.: 1

Vielfache: 1

CHF 544.95^*

WAGO 789-508 Industrierelais Nennspannung: 230 V/AC Schaltstrom (max.): 12 A 1 Wechsler Piece 1 St.

Bestell-Nr.:640881

Lieferung Fr., 30. Okt.

1 StückConrad Electronic

1 Wechsler

230 V/AC

250 V/AC

12 A

Piece

Stück

Min.: 1

Vielfache: 1

CHF 59.95^*

WAGO 789-552 Industrierelais Nennspannung: 12 V/DC, 12 V/AC Schaltstrom (max.): 4 A 4 Schließer Piece 1 St.

Bestell-Nr.:640889

Lieferung Mo., 14. Dez.

Conrad Electronic

4 Schließer

12 V/DC

250 V/AC

4 A

Piece

Stück

Min.: 1

Vielfache: 1

CHF 101.95^*

WAGO 789-570 Industrierelais Nennspannung: 230 V/AC Schaltstrom (max.): 16 A 1 Schließer Piece 1 St.

Bestell-Nr.:640900

Lieferung Mo., 14. Dez.

Conrad Electronic

1 Schließer

230 V/AC

400 V/AC

16 A

Piece

Stück

Min.: 1

Vielfache: 1

CHF 77.95^*

WAGO 789-571 Industrierelais Nennspannung: 24 V/DC Schaltstrom (max.): 16 A 1 Schließer Piece 1 St.

Bestell-Nr.:640894

Lieferung Mo., 14. Dez.

Conrad Electronic

1 Schließer

24 V/DC

400 V/AC

16 A

Piece

Stück

Min.: 1

Vielfache: 1

CHF 73.95^*

WAGO 789-311 Industrierelais Nennspannung: 12 V/DC Schaltstrom (max.): 8 A 2 Wechsler 10 St.

Bestell-Nr.:654948

Nicht verfügbar

Conrad Electronic

2 Wechsler

12 V/DC

8 A

Stück

Min.: 1

Vielfache: 1

CHF 433.95^*

WAGO 789-315 Industrierelais Nennspannung: 110 V/DC Schaltstrom (max.): 8 A 2 Wechsler 10 St.

Bestell-Nr.:654939

Nicht verfügbar

Conrad Electronic

2 Wechsler

110 V/DC

250 V/AC

8 A

Stück

Min.: 1

Vielfache: 1

CHF 461.95^*

Dokumente & Downloads

Datenblatt

Datenblatt 640886 WAGO 789-536 Industrierelais Nennspannung: 24 V/DC, 24 V/AC Schaltstrom (max.): 4 A 2 Schließer, 2 Öffner Piece 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 640886 WAGO 789-536 Industrierelais Nennspannung: 24 V/DC, 24 V/AC Schaltstrom (max.): 4 A 2 Schließer, 2 Öffner Piece 1 St.

Beschreibung

WAGO GmbH & Co. KG Relaismodul 789-536

Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.

Hersteller:WAGO GmbH & Co. KGBezeichnung:Relaismodul AC/DC 24 VTyp:789-536Ausführung des elektrischen Anschlusses:FederzuganschlussKomplettgerät mit Sockel:jaMit abnehmbaren Klemmen:neinMit LED-Anzeige:jaBemessungssteuerspeisespannung Us bei AC 50 Hz:24 VBemessungssteuerspeisespannung Us bei AC 60 Hz:24 VBemessungssteuerspeisespannung Us bei DC:24 VSpannungsart zur Betätigung:AC/DCAntrieb, Polung:ungepoltSchaltverhalten des Antriebs:monostabilAnzahl der Kontakte als Öffner:2Anzahl der Kontakte als Schließer:2Art des Schaltkontaktes:EinfachkontaktMit zwangsgeführten Kontakten:neinWerkstoff des Kontaktes:NickelWerkstoff der Kontaktbeschichtung:Nickel/GoldNennstrom:4 ASchutzart (IP):IP20Breite:17,5 mmHöhe:90 mmTiefe:90 mm
WAGO GmbH & Co. KG Relaismodul 789-536: weitere Details
Relaismodul
Eingangsnennspannung AC/DC 24 V
2 Schließer und 2 Öffner
Grenzdauerstrom 4 A
Statusanzeige rot
18 mm Baubreite
2,50 mm²
grauKurzbeschreibung:Von der einfachen Lichtsteuerung in Gebäudeinstallationen, wie z. B. im Wohnungsbau, in Hotels, Bürogebäuden oder Tiefgaragen etc., bis hin zu Installationen in Industrieschaltschränken reicht das Einsatzspektrum der WAGO-Schaltrelais, Serie 789. Die 17,5 mm breite Bauform im Reiheneinbaugehäuse eignet sich insbesondere für den Einbau in Installationsverteilern und Zählerplätzen. EAN: 4017332814850

Geliefert wird: WAGO GmbH & Co. KG Relaismodul AC/DC 24 V 789-536, Verpackungseinheit: 1 Stk., EAN: 4017332814850
