WAGO 756-5509/040-010 Sensor-/Aktor-Steckverbinder, konfektioniert M8 Stecker, gerade, Buchse, gewinkelt 1.00 m Polzahl

Ein schwarzes Kabel mit zwei Steckverbindern an den Enden, das für die Daten- oder Stromübertragung verwendet wird.
Zwei runde Anschlüsse: links 'M8-Buchse' mit nummerierten Pins 3, 4, 2, 1 im Uhrzeigersinn; rechts 'M12-Stecker' mit Pins 4, 3, 1, 2 im Uhrzeigersinn.

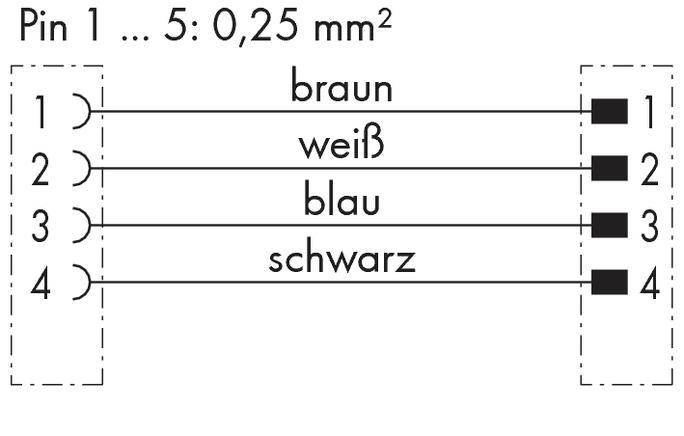

'Pin 1 bis 5: 0,25 mm²' zeigt Verbindungen: Pin 1 braun, Pin 2 weiß, Pin 3 blau, Pin 4 schwarz. Diagramm zur Verkabelung.

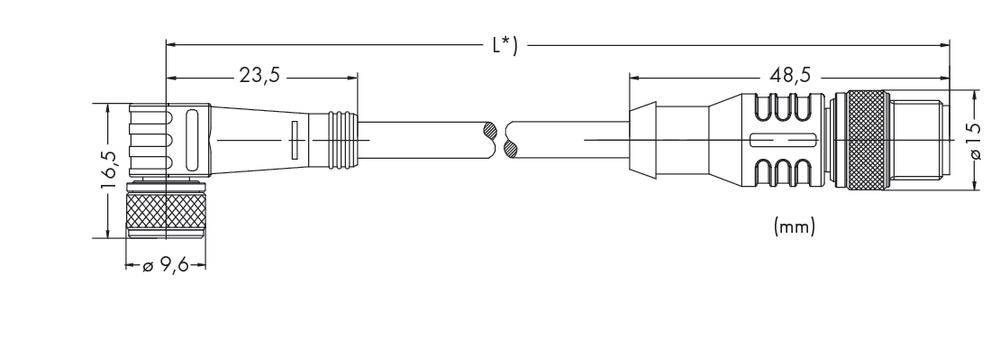

Technische Zeichnung eines Steckverbinders: Gesamtlänge L, Maße in mm angegeben. Hauptteile und Abmessungen deutlich markiert.
1/4
Produkt-Art
Sensor-/Aktor-Steckverbinder, konfektioniert
Bauform
Stecker, gerade
Buchse, gewinkelt
Stecker-Norm
Sensorik Steckverbinder
Anschlussseite A
M8-Buchse, gewinkelt
Anschlussseite B
M8-Buchse, gewinkelt
Datenblatt (PDF)
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Lieferung Di., 29. Dez. 2026
Anzahl (Packungsgröße 10 St.)
Gesamt (CHF 36.60 / Stück)
CHF 365.95
steuerfreie IGL inkl. MwSt.
zzgl. CHF 0.00
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
ohne weitere Versandkosten
Kostenfreier Versand

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Sensor-/Aktorkabel

  • 756-5509/040-010
  • Industrieverpackung mit 10 Stück

Technische Daten

Typ

756-5509/040-010

Produkt-Art

Sensor-/Aktor-Steckverbinder, konfektioniert

Bauform

Stecker, gerade

Buchse, gewinkelt

Stecker-Norm

Sensorik Steckverbinder

Anschlussseite A

M8-Buchse, gewinkelt

Anschlussseite B

M8-Buchse, gewinkelt

Polzahl

4

Kabellänge

1.00 m

Mantelmaterial

PUR

Nennspannung

250 V

Nennstrom

4 A

Nennstrom - gerundet

4 A

Leitungsquerschnitt (Sensor-/Aktor-Verkabelung)

0.34 mm²

Gewinde-Typ Anschlussseite

M8

Kabelfarbe

Schwarz

IP67

Besonderheiten

schleppkettenfähig

Min. Temperatur

+90 °C

Max. Temperatur

-50 °C

Verschlussart

Schraub

Herst.-Teilenr.

756-5509/040-010

Industrieverpackung

Ja

Inhalt

10 St.

Kabel-Durchmesser (Details)

4.7 mm

Dokumente & Downloads

Datenblatt

Datenblatt 546546 WAGO 756-5509/040-010 Sensor-/Aktor-Steckverbinder, konfektioniert M8 Stecker, gerade, Buchse, gewinkelt 1.00 m Polzahl

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 546546 WAGO 756-5509/040-010 Sensor-/Aktor-Steckverbinder, konfektioniert M8 Stecker, gerade, Buchse, gewinkelt 1.00 m Polzahl

Beschreibung

Beidseitig konfektioniert, 4-polig M8-Buchse winklig, M12-Stecker axial, 1 m.
