Name: Ventilstecker, Bauform A, 2+PE, Sensor-/Aktorleitung VA21-230.0-5/S370 8047806 Escha Inhalt: 1 St.
Brand: Escha
SKU: 3553496
Availability: BackOrder

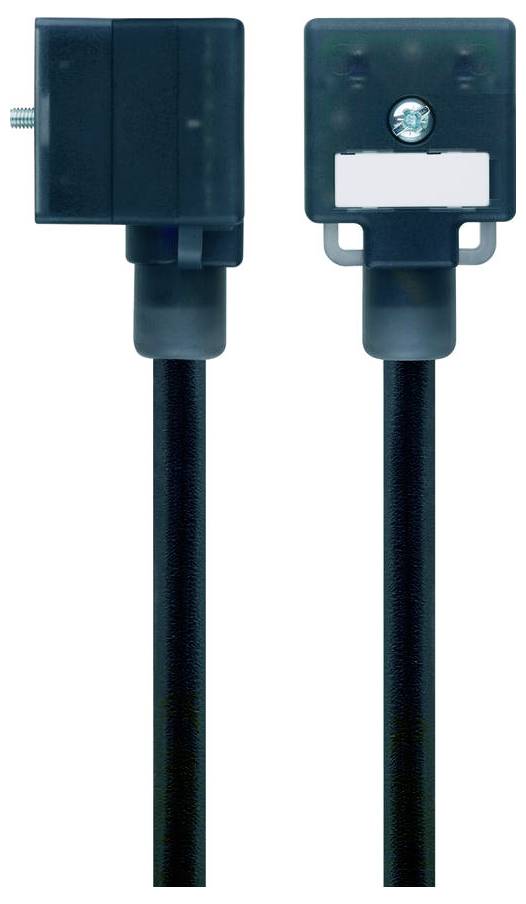

Dunkelgrüne Verlängerungskabel mit quadratischem Anschluss und Beschriftungen, von Seiten- und Frontansicht dargestellt. Geeignet für elektrische Anschlüsse.

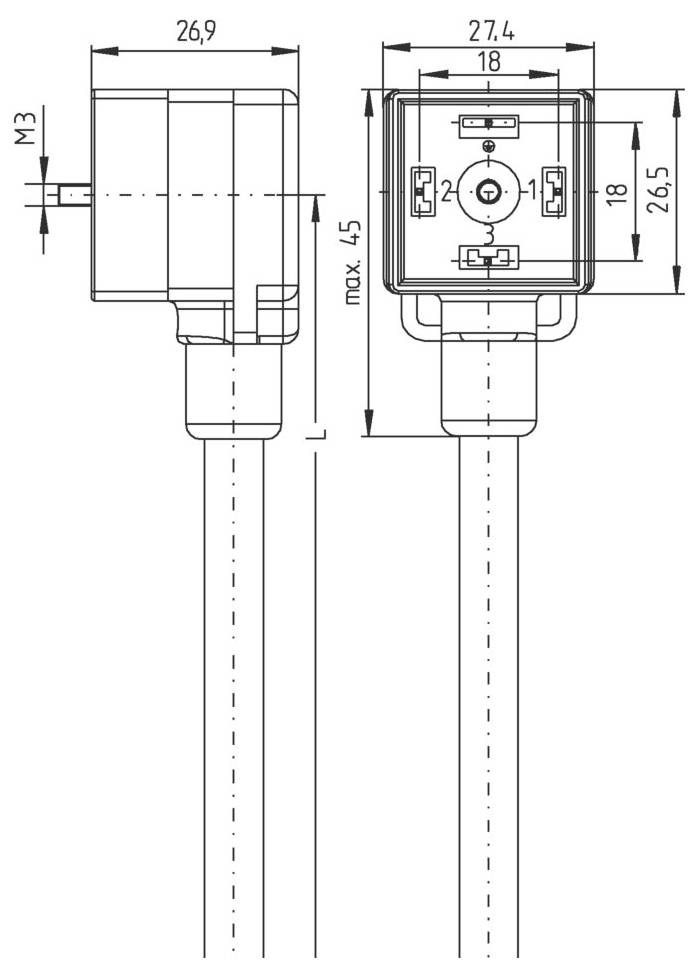

Technische Zeichnung einer elektrischen Komponente mit Abmessungen: 26,9 mm Breite, 27,4 mm Höhe und 26,5 mm Tiefe. Befestigungsschraube M3.

1/2

Verpackungsart

Piece

Produkt-Art

Ventilstecker

Bauform

A Standard

Anschluss

Buchse

Schutzart

IP65

IP67

IP68

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Bald verfügbar

Anzahl

Stück

Gesamt (CHF 17.95 / Stück)

CHF 17.95

inkl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

Bauform: A
Befestigungsschraube: Metall, CuZn, vernickelt
Bemessungsspannung: 230VAC/DC
Isolationswiderstand: ≥108 Ω
Material Dichtung (Buchse): Kunststoff, TPU
Material Griffkörper: Kunststoff, TPU, BK
Material Kontakte: Metall, CuZn, versilbert
Material Kontaktträger: Kunststoff, PA, BK
Mechanische Lebensdauer: >100 Steckzyklen
Normen: DIN EN 175301-803
Pin-Belegung: 1 BN, 2 BU, 3 n.c., PE: GNYE
Polzahl: 2+PE
Schutzart (montiert): IP65, IP67, IP68
Schutzschaltung: Ohne
Steckverbinder: Buchse, gewinkelt, Ventil A
Strombelastbarkeit pro Pin (bei 40°C): 10.0 A
Umgebungstemperatur: -30°C...+90°C
Verschmutzungsgrad: 3
Aderfarben: BN, BU, GNYE
Aderquerschnitt: 3 x 0,75 mm²
Außendurchmesser Mantel: 5,7 +/- 0,2 mm
Besondere Eigenschaften: Flammwidrig, halogenfrei, hydrolysefest, LABS-frei, ölbeständig, ozonbeständig, recyclefähig, RoHs-konform, säure- u. laugenbeständig, schleppkettenfähig, schweißfunkenbeständig, seewasserbeständig, silikonfrei, torsionsfähig, UV-beständig
Biegeradius (bewegt): 10 x Ø-Leitung
Biegeradius (fest): 5 x Ø-Leitung
Halogenfrei: Ja
Leitungsqualität: S370, PUR, UL
Litzenaufbau: 42 x 0,15 mm
Mantelfarbe: BK, ähnlich RAL9005
Material Aderisolierung: PP
Material Leitungsmantel: PUR
Nennspannung Leitung: ≤300 V
Schleppketteneinsatz: 2 Mio. Zyklen
Temperaturbereich (Schleppkette): -25°C…+60°C
Temperaturbereich (bewegt): -30°C...+90°C
Temperaturbereich (fest): -40°C...+90°C
Torsion: +/-180°/m, < 1 Mio. Zyklen

Verpackungsart: Piece

Leitungsmaterial: PUR

Produkt-Art: Ventilstecker

Bauform: A Standard

Anschluss: Buchse

: IP65
IP67
IP68

Polzahl: 2

Nennspannung: 230 V DC/AC

Gesamtpolzahl: 2 + PE

Herst.-Teilenr.: 8047806

Inhalt: 1 St.

Kabel-Ø: 5.7 mm

Kabellänge: 5.0 m

Leitungs-Querschnitt: 0.75 mm²

max. Querschnitt: 0.75 mm²

Standard: DIN-Standard

Bauform: Buchse, gewinkelt

Max. Temperatur: 90 °C

Min. Temperatur: -40 °C

Typ: VA21-230.0-5/S370

Besonderheiten: ölbeständig
silikonfrei
seewasserbeständig
säure- und laugenbeständig
hydrolysefest
flammwidrig
schweißfunkenbeständig
ozonbeständig
UV beständig
torsionsfähig
schleppkettenfähig
halogenfrei
Mehr anzeigen

Voreilender Kontakt (PE): Ja

Zulassungen: UL

Nennstrom: 10.0 A

Dokumente & Downloads

Datenblatt

Datenblatt 3553496 Ventilstecker, Bauform A, 2+PE, Sensor-/Aktorleitung VA21-230.0-5/S370 8047806 Escha Inhalt: 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3553496 Ventilstecker, Bauform A, 2+PE, Sensor-/Aktorleitung VA21-230.0-5/S370 8047806 Escha Inhalt: 1 St.

Beschreibung

Flexible, silikon- und halogenfreie Steuerleitung mit hoher mechanischer Festigkeit. Die Leitung ist chemikalien-, hydrolyse- und mikrobenresistent. Der Schleppketteneinsatz ist bei einem Biegeradius von min. 10xd möglich.Durch ihre Schweißfunkenbeständigkeit ist die Leitung sehr gut für den flexiblen Einsatz im Bereich der Robotertechnik, Werkzeugmaschinen und spanabhebenden Fertigung geeignet. Die Leitungen erfüllen die Forderung nach UL und CSA (UL10493/20549; cULus).
