Name: Uni-T UTG9504T+ Funktionsgenerator netzbetrieben 1 µHz - 500 MHz 4-Kanal Rechteck, Signal, Dreieck, Arbiträr, Rauschen,
Brand: Uni-T
SKU: 3837313
Availability: BackOrder

Frontansicht eines UNIT-T Digital-Funktions-/Arbiträrwellengenerators, der eine rote Sinuswelle auf CH1 mit Frequenz-, Amplitude-, Offset- und Phaseneinstellungen auf dem Touchscreen anzeigt.

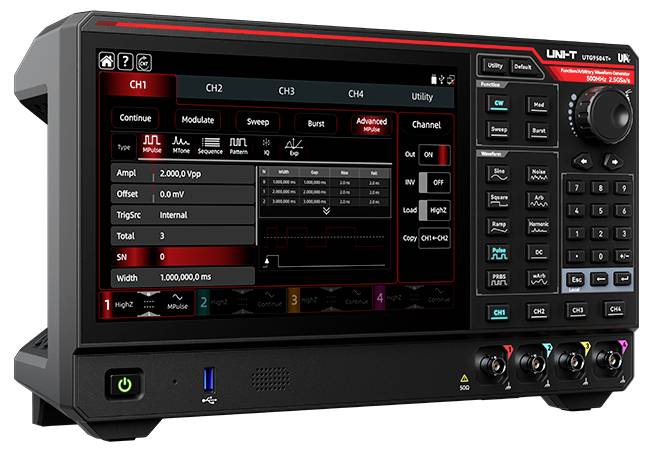

Digitales Oszilloskop mit Touchscreen, das CH1-Pulseinstellungen und Wellenformsteuerelemente anzeigt, sowie physische Drehknöpfe und Eingangsbuchsen auf der rechten Seite.

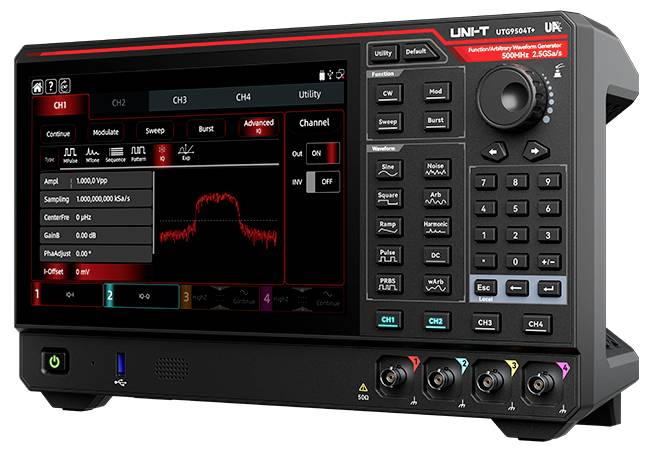

Digitales Oszilloskop zeigt eine Wellenform auf dem Bildschirm mit Steuertasten und vier Kanaleingangen auf der Frontseite.

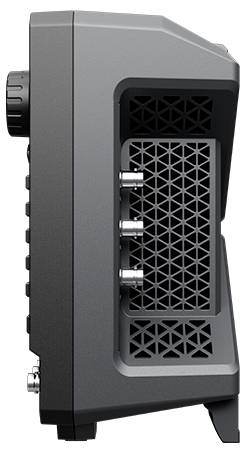

Seitenansicht eines grau-schwarzen elektronischen Geräts mit einem belüfteten Gitter und mehreren Metallverbindern oder Anschlüssen an der Seite.

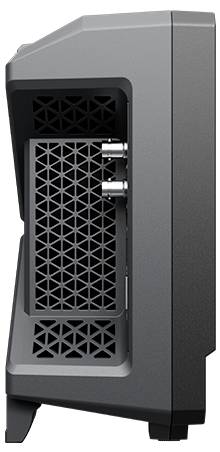

Seitenansicht eines schwarzen PC-Gehäuses mit einer perforierten Frontplatte und zwei sichtbaren USB-Anschlüssen.

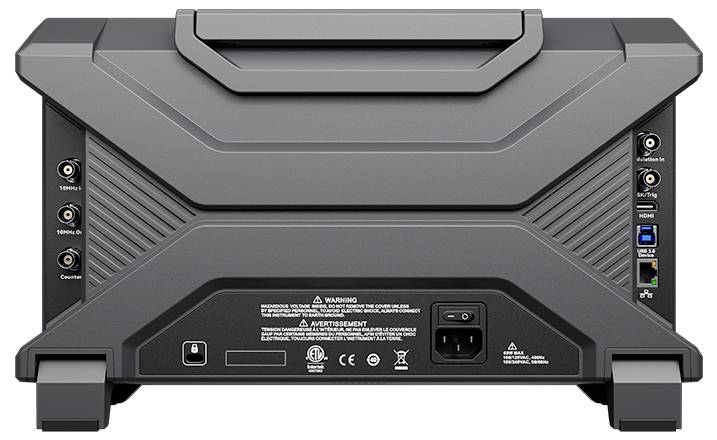

Rückansicht eines großen Monitors mit Stromeingang, HDMI- und USB-Anschlüssen sowie Anschlüssen für integrierte Lautsprecher auf einem dunkelgrauen Gehäuse.

1/6

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

1 Stück

Gesamt (CHF 6'999.95 / Stück)

CHF 6'999.95

inkl. MwSt.

Kostenfreier Versand

nur CHF 160.00

Nur noch 1 Stück verfügbar

Nur für Firmenkunden erhältlich

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

UNI-T Funktionsgenerator UTG9504T+, 500MHz, 4-Kanal, Arbiträr

Max. Ausgangsfrequenz: 500 MHz
Abtastrate: 2,5 GSa/s
Vertikale Auflösung: 16-bit
Kanäle: 4
Arbiträre Wellenformlänge: 128 Mpts
Display: 10,1-Zoll TFT-LCD Touchscreen

Technische Daten

10,1-Zoll Capacitive Touchscreen
4 unabhängige Kanäle voller Leistung
Rauschüberlagerung (SNR)
Digitale Protokollausgabe (SPI, I2C, UART)
fortgeschrittene Funktionen (Multi-Pulse, Multi-Tone, Sequence, Pattern, I/Q, Expression)

Signal-Ausgangsform: Sinus, Rechteck, Rampen/Dreieck, Impuls, Harmonische, Rauschen, PRBS, DC, Arbiträr

Produkt-Art: Funktionsgenerator netzbetrieben

Frequenz-Bereich: 1 µHz - 500 MHz

Signal-Ausgangsformen: Rechteck
Signal
Dreieck
Arbiträr
Rauschen
Rampe

Frequenz-Bereich Sinus: 1 µHz – 500 MHz

Klirr-Faktor Sinus: 0,07 %

Frequenz-Bereich Rechteck: 1 µHz – 170 MHz

Anstiegszeit Rechteck: 2 ns

Anzeige: LCD

Frequenz-Bereich Dreieck: 1 µHz – 20 MHz

Frequenz-Bereich ARB: 1 µHz – 50 MHz (DDS-Modus); Abtastrate 1 µSa/s bis 1,25 GSa/s (Punkt-für-Punkt, max. 2,5 GSa/s Interpolation), 16-Bit-Vertikalauflösung Hz

: Werksstandard (ohne Zertifikat)

Wobbel-Funktion: Ja (Sweep: Linear, Logarithmisch, Liste, Schritt)

Interne Modulation: AM, FM, PM, DSB-AM, QAM, ASK, FSK, 3FSK, 4FSK, PSK, BPSK, QPSK, OSK, PWM, SUM

Externe Modulation: AM, FM, PM, DSB-AM, ASK, FSK, PSK, OSK, PWM, SUM

VCF: Ja

Trigger (synchron): Intern, Extern, Manuell

Gate (asynchron): Ja (Gated-Modus unterstützt)

Externe Frequenz-Messung: Ja (Integrierter Frequenzzähler: 100 mHz – 800 MHz, 8 Digits/s)

Abm.: (B x H) 361 mm x 209 mm

Gewicht: 4.5 kg

Anzahl Kanäle: 4-Kanal

Frequenz (max.): 500 MHz

Frequenz (min.): 1 µHz

Besonderheiten: inkl. Frequenzzähler

Kalibrierumfang: Werkskalibrierung

Messkategorie: CAT II

Breite: 361 mm

Höhe: 209 mm

Schnittstellen: USB-Host
USB-Device
LAN

Spannungs-Versorgung: 230 V/AC

Typ: UTG9504T+

Dokumente & Downloads

Datenblatt

Datenblatt 3837313 Uni-T UTG9504T+ Funktionsgenerator netzbetrieben 1 µHz - 500 MHz 4-Kanal Rechteck, Signal, Dreieck, Arbiträr, Rauschen,

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3837313 Uni-T UTG9504T+ Funktionsgenerator netzbetrieben 1 µHz - 500 MHz 4-Kanal Rechteck, Signal, Dreieck, Arbiträr, Rauschen,

Beschreibung

Der UTG9504T+ ist das Spitzenmodell der Serie UTG9000T+ und liefert 500 MHz Ausgangsfrequenz auf vier gleichwertigen Kanälen bei 2,5 GSa/s Abtastrate und 16 Bit vertikaler Auflösung. Er erzeugt präzise, stabile und verzerrungsarme Signale mit kurzer Anstiegszeit der Rechtecksignale. Unterstützt werden umfassende analoge und digitale Modulationsarten, PRBS, Sweep- und Burst-Betrieb sowie die erweiterten Signalformen Multi-Pulse, Sequence, Multi-Tone, IQ, Pattern und Exp. Mit 128 Mpts Arbiträrspeicher, integriertem Signalform-Editor, Frequenzzähler und 10,1-Zoll-Touchscreen ist er für anspruchsvolle Entwicklungs- und Hochfrequenz-Prüfaufgaben ausgelegt.

Ausführung

Verzerrungsarme Signalausgabe: Störfreier Dynamikbereich von -80 dBc und geringer Jitter für saubere, stabile Signale
Schnelle Flankenzeiten: Flankenzeit bis 2 ns, minimale Impulsbreite ≥3 ns, Feineinstellung in 100-ps-Schritten, Flankenzeit pro Impuls einstellbar
Vier unabhängige Kanäle: Gleichzeitige Ausgabe auf allen Kanälen für Parallel- und Mehrgerätetests
Kanalkopplung & Signaladdition: Frequenz, Amplitude und Phase frei koppelbar, Ausgänge kombinierbar (z. B. CH1 = CH1 + CH2 + CH3 + CH4)
4-Kanal-Synchronisation: Änderung an einem Kanal überträgt sich automatisch auf die übrigen drei
One-Click SNR: Überlagerung von Gauß-Rauschen zur direkten Bewertung der Störfestigkeit
15 Modulationsarten: AM, DSB-AM, FM, PM, ASK, FSK, 3FSK, 4FSK, PSK, BPSK, QPSK, OSK, QAM, PWM, SUM
Digitale Protokollausgabe: SPI, I²C und UART
Hochpräziser Frequenzzähler: Hardware-Frequenzzähler mit Messbereich von 100 mHz bis 800 MHz
Arbiträrsignal-Editor: Über 200 integrierte Signalformen, Bearbeitung am Gerät oder am PC per Zeichen- und Mathematikfunktionen
Erweiterte Signalformen serienmäßig: Multi-Pulse, Multi-Tone, Sequence, Pattern, IQ und Exp

Lieferumfang

UTG9504T+ x1
Netzkabel x1
USB-Datenkabel x1
BNC-BNC-Kabel x4

Hinweise

Weitere Modelle

-UTG9354T+: 4 Kanäle, 350MHz Ausgangsfrequenz, 2,5 GSa/s Abtastrate, 16-bit Vertikale Auflösung, 128 Mpts Arbiträre Wellenformlänge, 10,1-Zoll TFT-LCD Touchscreen
