Name: Uni-T UTG9354T+ Funktionsgenerator netzbetrieben 1 µHz - 350 Hz 4-Kanal Signal, Rechteck, Rampe, Rauschen, Arbiträr
Brand: Uni-T
SKU: 3837314
Availability: BackOrder

Frontplatte eines UNI-T Funktionsgenerators mit ausgewähltem CH1, DCS-Sinuswellenform bei 1.000.000 kHz, 3.300 Vpp, 0,00 V Offset und anderen Kanalreglern.

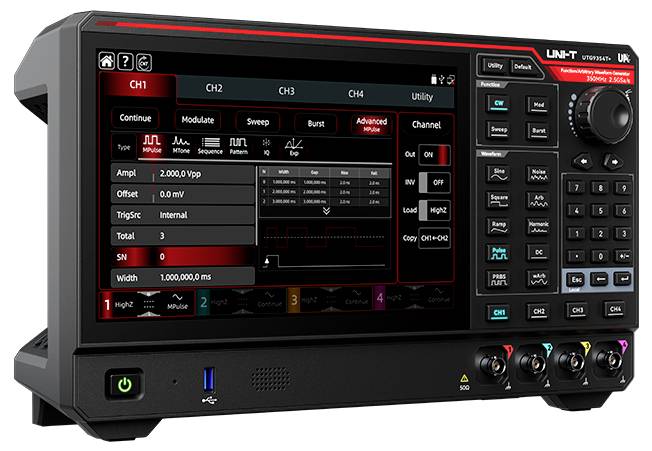

Digitales Oszilloskop mit Touchscreen, das Kanaleinstellungen und Wellenformsteuerungen anzeigt, sowie physische Drehknöpfe und Eingangsbuchsen auf der rechten Seite.

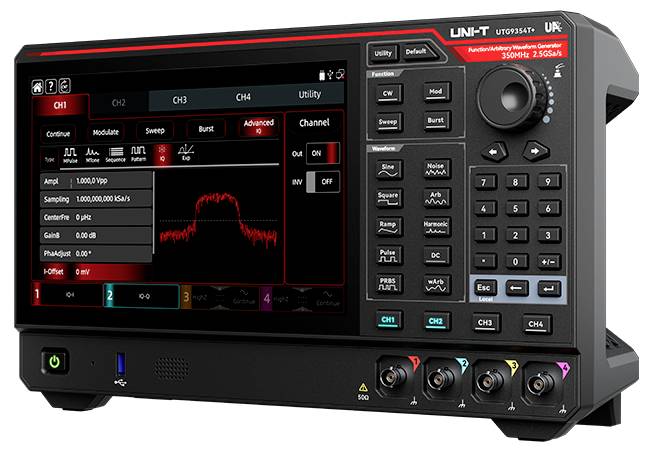

Schwarzer UNI-T UTG9354T Arbiträrfunktionsgenerator mit Touchscreen-Display, Steuertasten, Keypad und vier Ausgabeanschlüssen auf der Frontplatte.

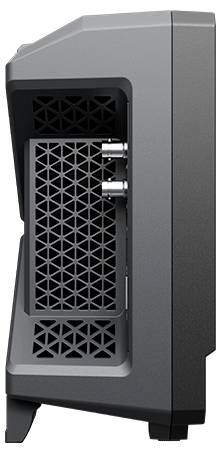

Seitenansicht eines schwarzen Computer-Gehäuses mit belüfteten Netzpanelen und zwei sichtbaren Seitenpanelen.

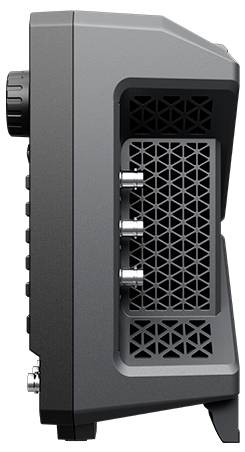

Seitenansicht eines grauen elektronischen Geräts mit einem schwarzen belüfteten Panel und drei Metallverbindern, dargestellt vor einem weißen Hintergrund.

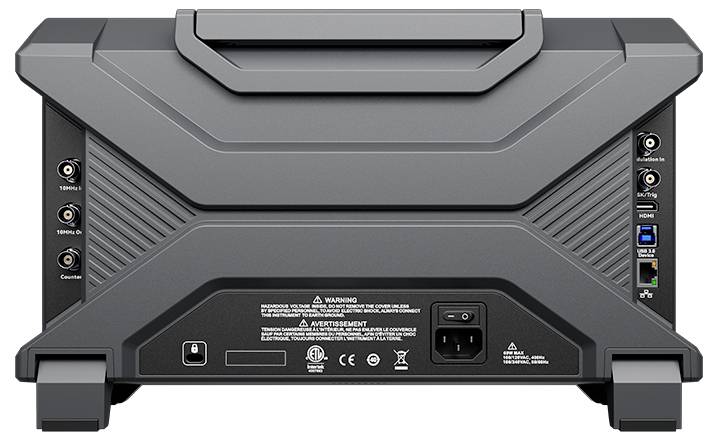

Rückansicht eines Breitbild-Monitors, die Eingangsanschlüsse, Stromversorgungsbuchse und Belüftungspaneele auf einem dunkelgrauen Gehäuse zeigt.

1/6

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

2 Stück

Gesamt (CHF 5'099.95 / Stück)

CHF 5'099.95

inkl. MwSt.

Kostenfreier Versand

nur CHF 160.00

Nur noch 2 Stück verfügbar

Nur für Firmenkunden erhältlich

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

UNI-T Funktionsgenerator UTG9354T+, 350MHz, 4-Kanal, Arbiträr

Max. Ausgangsfrequenz: 350 MHz
Abtastrate: 2,5 GSa/s
Vertikale Auflösung: 16-bit
Kanäle: 4
Arbiträre Wellenformlänge: 128 Mpts
Display: 10,1-Zoll TFT-LCD Touchscreen

Technische Daten

10,1-Zoll Capacitive Touchscreen
4 unabhängige Kanäle voller Leistung
Rauschüberlagerung (SNR)
Digitale Protokollausgabe (SPI, I2C, UART)
fortgeschrittene Funktionen (Multi-Pulse, Multi-Tone, Sequence, Pattern, I/Q, Expression)

Signal-Ausgangsform: Sinus, Rechteck, Rampen/Dreieck, Impuls, Harmonische, Rauschen, PRBS, DC, Arbiträr

Produkt-Art: Funktionsgenerator netzbetrieben

Frequenz-Bereich: 1 µHz - 350 Hz

Signal-Ausgangsformen: Signal
Rechteck
Rampe
Rauschen
Arbiträr

Frequenz-Bereich Sinus: 1 µHz – 350 MHz

Klirr-Faktor Sinus: 0,07 %

Frequenz-Bereich Rechteck: 1 µHz – 120 MHz

Anstiegszeit Rechteck: 2 ns

Anzeige: LCD

Frequenz-Bereich Dreieck: 1 µHz – 20 MHz

Frequenz-Bereich ARB: 1 µHz – 50 MHz

: Werksstandard (ohne Zertifikat)

Interne Modulation: AM, FM, PM, DSB-AM, QAM, ASK, FSK, 3FSK, 4FSK, PSK, BPSK, QPSK, OSK, PWM, SUM

Externe Modulation: AM, FM, PM, DSB-AM, ASK, FSK, PSK, OSK, PWM, SUM

VCF: Ja

Trigger (synchron): Intern, Extern (Ansteigende/Abfallende Flanke), Manuell

Gate (asynchron): Ja (Gated Burst Mode)

Externe Frequenz-Messung: Ja (Integrierter Frequenzzähler: 100 mHz – 800 MHz, 8 Digits/s)

Abm.: (B x H) 361 mm x 209 mm

Gewicht: 4.5 kg

Anzahl Kanäle: 4-Kanal

Frequenz (max.): 350 Hz

Frequenz (min.): 1 µHz

Besonderheiten: inkl. Frequenzzähler

Kalibrierumfang: Werkskalibrierung ohne Zertifikat

Messkategorie: CAT II

Breite: 361 mm

Höhe: 209 mm

Schnittstellen: USB-Host
USB-Device
LAN
HDMI

Spannungs-Versorgung: 230 V/AC

Typ: UTG9354T+

Dokumente & Downloads

Datenblatt

Datenblatt 3837314 Uni-T UTG9354T+ Funktionsgenerator netzbetrieben 1 µHz - 350 Hz 4-Kanal Signal, Rechteck, Rampe, Rauschen, Arbiträr

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3837314 Uni-T UTG9354T+ Funktionsgenerator netzbetrieben 1 µHz - 350 Hz 4-Kanal Signal, Rechteck, Rampe, Rauschen, Arbiträr

Beschreibung

Der UTG9354T+ liefert 350 MHz Ausgangsfrequenz auf vier gleichwertigen Kanälen bei 2,5 GSa/s Abtastrate und 16 Bit vertikaler Auflösung. Er erzeugt präzise, stabile und verzerrungsarme Signale mit kurzer Anstiegszeit der Rechtecksignale. Unterstützt werden umfassende analoge und digitale Modulationsarten, PRBS, Sweep- und Burst-Betrieb sowie die erweiterten Signalformen Multi-Pulse, Sequence, Multi-Tone, IQ, Pattern und Exp. Mit 128 Mpts Arbiträrspeicher, integriertem Signalform-Editor, Frequenzzähler und 10,1-Zoll-Touchscreen ist das Gerät für anspruchsvolle Entwicklungs- und Prüfaufgaben ausgelegt.

Ausführung

Verzerrungsarme Signalausgabe: Störfreier Dynamikbereich von -80 dBc und geringer Jitter für saubere, stabile Signale
Schnelle Flankenzeiten: Flankenzeit bis 2 ns, minimale Impulsbreite ≥3 ns, Feineinstellung in 100-ps-Schritten, Flankenzeit pro Impuls einstellbar
Vier unabhängige Kanäle: Gleichzeitige Ausgabe auf allen Kanälen für Parallel- und Mehrgerätetests
Kanalkopplung & Signaladdition: Frequenz, Amplitude und Phase frei koppelbar, Ausgänge kombinierbar (z. B. CH1 = CH1 + CH2 + CH3 + CH4)
4-Kanal-Synchronisation: Änderung an einem Kanal überträgt sich automatisch auf die übrigen drei
One-Click SNR: Überlagerung von Gauß-Rauschen zur direkten Bewertung der Störfestigkeit
15 Modulationsarten: AM, DSB-AM, FM, PM, ASK, FSK, 3FSK, 4FSK, PSK, BPSK, QPSK, OSK, QAM, PWM, SUM
Digitale Protokollausgabe: SPI, I²C und UART
Hochpräziser Frequenzzähler: Hardware-Frequenzzähler mit Messbereich von 100 mHz bis 800 MHz
Arbiträrsignal-Editor: Über 200 integrierte Signalformen, Bearbeitung am Gerät oder am PC per Zeichen- und Mathematikfunktionen
Erweiterte Signalformen serienmäßig: Multi-Pulse, Multi-Tone, Sequence, Pattern, IQ und Exp

Lieferumfang

UTG9354T+ x1
Netzkabel x1
USB-Datenkabel x1
BNC-BNC-Kabel x4

Hinweise

Weitere Modelle

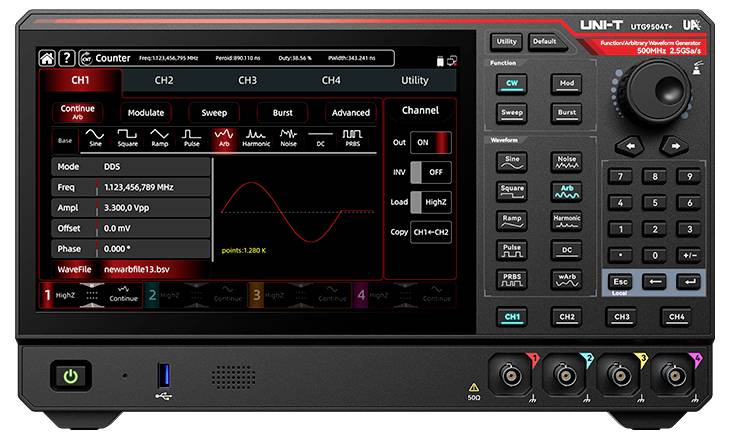

-UTG9504T+: 4 Kanäle, 500MHz Ausgangsfrequenz, 2,5 GSa/s Abtastrate, 16-bit Vertikale Auflösung, 128 Mpts Arbiträre Wellenformlänge, 10,1-Zoll TFT-LCD Touchscreen
