Name: Uni-T UTG4254X Funktionsgenerator netzbetrieben 1 µHz - 250 Hz 4-Kanal Sinus, Rechteck, Rampe, Rauschen, Arbiträr
Brand: Uni-T
SKU: 3837315
Availability: BackOrder

Ein UNI-T-Digitaloszilloskop/Funktionsgenerator-Frontpanel mit CH1-Menüeinstellungen und Wellenformsteuerungen, mit Knöpfen, Tasten und vier Kanalanschlüssen.

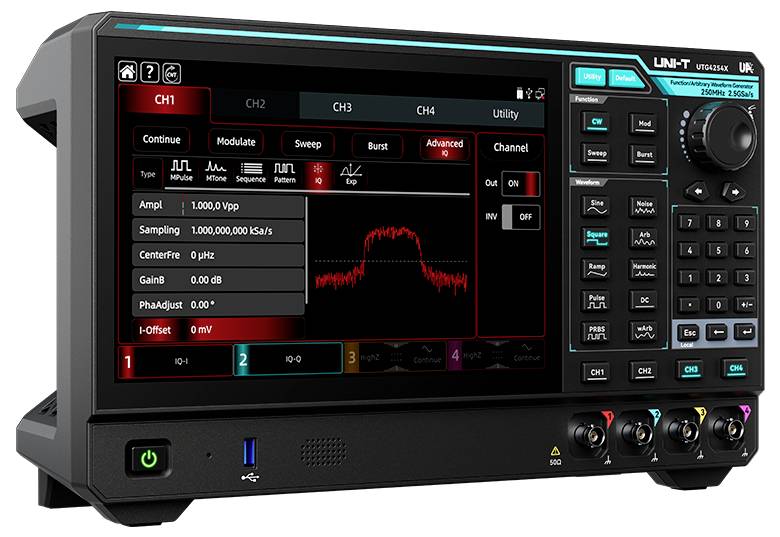

Tragbares elektrisches Testgerät mit Touchscreen, das CH1-Wellenformeinstellungen und eine rote Wellenformanzeige anzeigt, sowie Steuertasten und Eingangsbuchsen auf der rechten Seite und am unteren Rand.

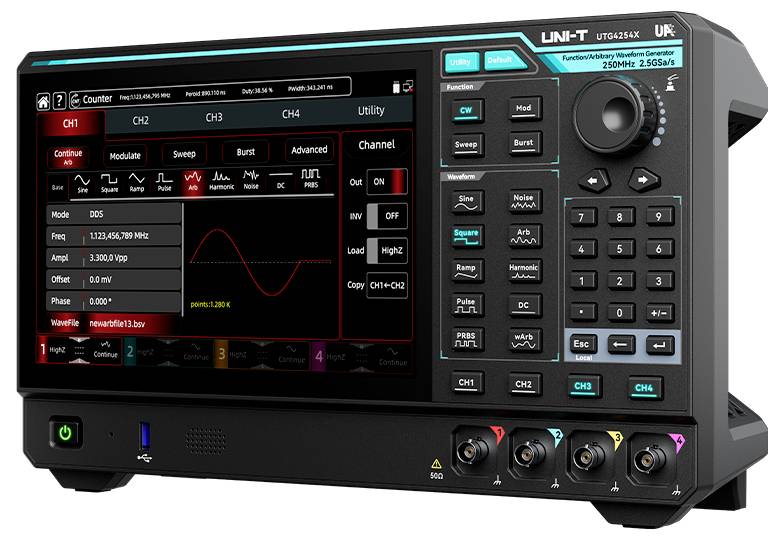

UNI-T Digital-Signalgenerator mit Touchscreen-Wellenformsteuerung, Tastenfeld und vier Ausgangskanälen zur Erzeugung von Testsignalen.

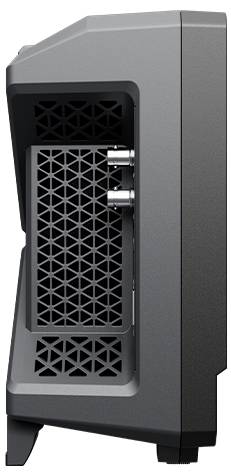

Seitenansicht eines schwarzgrauen elektronischen Geräts oder Lautsprechers mit belüftetem Frontgitter und zwei Metallverbindern an der Seite.

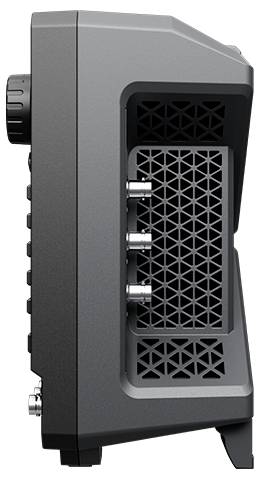

Nahaufnahme eines grauen elektronischen Geräts mit einer belüfteten Gitteröffnung auf der Seitenfläche und drei Metallsteckerports, wahrscheinlich für Kamera- oder Audiogeräte.

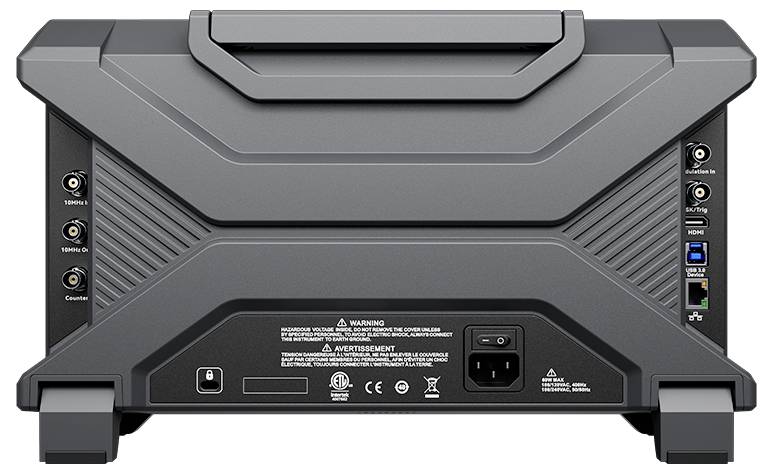

Rückansicht eines robusten Monitors oder Displays mit mehreren Eingabeanschlüssen, Stromsteckdose und sichtbaren Ständermontierungen.

1/6

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

1 Stück

Gesamt (CHF 3'099.95 / Stück)

CHF 3'099.95

inkl. MwSt.

Kostenfreier Versand

nur CHF 160.00

Nur noch 1 Stück verfügbar

Nur für Firmenkunden erhältlich

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

UNI-T Funktionsgenerator UTG4254X, 250MHz, 4-Kanal, Arbiträr

Max. Ausgangsfrequenz: 250 MHz
Abtastrate: 2,5 GSa/s
Vertikale Auflösung: 16-bit
Kanäle: 4
Arbiträre Wellenformlänge: 128 Mpts
Display: 10,1-Zoll TFT-LCD Touchscreen

Technische Daten

10,1-Zoll Capacitive Touchscreen
4 unabhängige Kanäle voller Leistung
Rauschüberlagerung (SNR)
Digitale Protokollausgabe (SPI, I2C, UART)
fortgeschrittene Funktionen (Multi-Pulse, Multi-Tone, Sequence, Pattern, I/Q, Expression)

Signal-Ausgangsform: Sinus, Rechteck, Rampen/Dreieck, Impuls, Harmonische, Rauschen, PRBS, DC, Arbiträr

Produkt-Art: Funktionsgenerator netzbetrieben

Frequenz-Bereich: 1 µHz - 250 Hz

Signal-Ausgangsformen: Sinus
Rechteck
Rampe
Rauschen
Arbiträr

Frequenz-Bereich Sinus: 1 µHz – 250 MHz

Klirr-Faktor Sinus: 0,07 %

Frequenz-Bereich Rechteck: 1 µHz – 100 MHz

Anstiegszeit Rechteck: 2 ns

Anzeige: LCD

Frequenz-Bereich Dreieck: 1 µHz – 20 MHz (Rampenwelle) Hz

Frequenz-Bereich ARB: 1 µHz – 50 MHz (DDS-Modus) Hz

: Werksstandard (ohne Zertifikat)

Wobbel-Funktion: Ja (Sweep: Linear, Logarithmisch, Liste, Schritt)

Interne Modulation: AM, FM, PM, DSB-AM, QAM, ASK, FSK, 3FSK, 4FSK, PSK, BPSK, QPSK, OSK, PWM, SUM

Externe Modulation: AM, FM, PM, DSB-AM, ASK, FSK, PSK, OSK, PWM, SUM

VCF: Ja (Unterstützt Frequenzwobbelung und analoge/digitale Modulationssteuerungen über externe Eingänge)

Trigger (synchron): Intern, Extern (Ansteigende/Abfallende Flanke), Manuell

Gate (asynchron): Ja (Gated Burst Mode)

Externe Frequenz-Messung: Ja (Integrierter Frequenzzähler: 100 mHz – 800 MHz, 8 Digits/s)

Abm.: (B x H) 361 mm x 209 mm

Gewicht: 4.5

Anzahl Kanäle: 4-Kanal

Frequenz (max.): 250 Hz

Frequenz (min.): 1 µHz

Besonderheiten: inkl. Frequenzzähler

Kalibrierumfang: Werkskalibrierung ohne Zertifikat

Messkategorie: CAT II

Breite: 361 mm

Höhe: 209 mm

Schnittstellen: USB-Host
USB-Device
LAN
HDMI

Spannungs-Versorgung: 230 V/AC

Typ: UTG4254X

Dokumente & Downloads

Datenblatt

Datenblatt 3837315 Uni-T UTG4254X Funktionsgenerator netzbetrieben 1 µHz - 250 Hz 4-Kanal Sinus, Rechteck, Rampe, Rauschen, Arbiträr

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3837315 Uni-T UTG4254X Funktionsgenerator netzbetrieben 1 µHz - 250 Hz 4-Kanal Sinus, Rechteck, Rampe, Rauschen, Arbiträr

Beschreibung

Der UTG4254X liefert 250 MHz Ausgangsfrequenz auf vier gleichwertigen Kanälen bei 2,5 GSa/s Abtastrate und 16 Bit vertikaler Auflösung. Die DDS-Technologie erzeugt präzise, stabile Signalformen mit schnellen Rechtecksignalen. Unterstützt werden umfassende analoge und digitale Modulationsarten, PRBS, Sweep- und Burst-Betrieb sowie die erweiterten Signalformen Multi-Pulse, Sequence, Multi-Tone, IQ und Pattern. Mit 128 Mpts Arbiträrspeicher, integriertem Signalform-Editor, Frequenzzähler und 10,1-Zoll-TFT-LCD-Touchscreen ist das Gerät vielseitig einsetzbar in Entwicklung, Ausbildung und allgemeiner Elektronikprüfung.

Ausführung

Verzerrungsarme Signalausgabe: Störfreier Dynamikbereich von -80 dBc und geringer Jitter für saubere, stabile Signale
Schnelle Flankenzeiten: Flankenzeit bis 2 ns, minimale Impulsbreite ≥3 ns, Feineinstellung in 100-ps-Schritten, Flankenzeit pro Impuls einstellbar
Vier unabhängige Kanäle: Gleichzeitige Ausgabe auf allen Kanälen für Parallel- und Mehrgerätetests
Kanalkopplung & Signaladdition: Frequenz, Amplitude und Phase frei koppelbar, Ausgänge kombinierbar (z. B. CH1 = CH1 + CH2 + CH3 + CH4)
4-Kanal-Synchronisation: Änderung an einem Kanal überträgt sich automatisch auf die übrigen drei
One-Click SNR: Überlagerung von Gauß-Rauschen zur direkten Bewertung der Störfestigkeit
15 Modulationsarten: AM, DSB-AM, FM, PM, ASK, FSK, 3FSK, 4FSK, PSK, BPSK, QPSK, OSK, QAM, PWM, SUM
Digitale Protokollausgabe: SPI, I²C und UART
Hochpräziser Frequenzzähler: Hardware-Frequenzzähler mit Messbereich von 100 mHz bis 800 MHz
Arbiträrsignal-Editor: Über 200 integrierte Signalformen, Bearbeitung am Gerät oder am PC per Zeichen- und Mathematikfunktionen
Erweiterte Signalformen serienmäßig: Multi-Pulse, Multi-Tone, Sequence, Pattern, IQ und Exp

Lieferumfang

UTG4254X x1
Netzkabel x1
USB-Datenkabel x1
BNC-BNC-Kabel x4

Hinweise

Weitere Modelle

-UTG4164X: 4 Kanäle, 160MHz Ausgangsfrequenz, 2,5 GSa/s Abtastrate, 16-bit Vertikale Auflösung, 128 Mpts Arbiträre Wellenformlänge, 10,1-Zoll TFT-LCD Touchscreen

-UTG4104X: 4 Kanäle, 100MHz Ausgangsfrequenz, 2,5 GSa/s Abtastrate, 16-bit Vertikale Auflösung, 128 Mpts Arbiträre Wellenformlänge, 10,1-Zoll TFT-LCD Touchscreen
