Name: Uni-T UTG4122A Funktionsgenerator netzbetrieben 1 µHz - 120 MHz 2-Kanal Arbiträr
Brand: Uni-T
SKU: 3757390
Availability: BackOrder

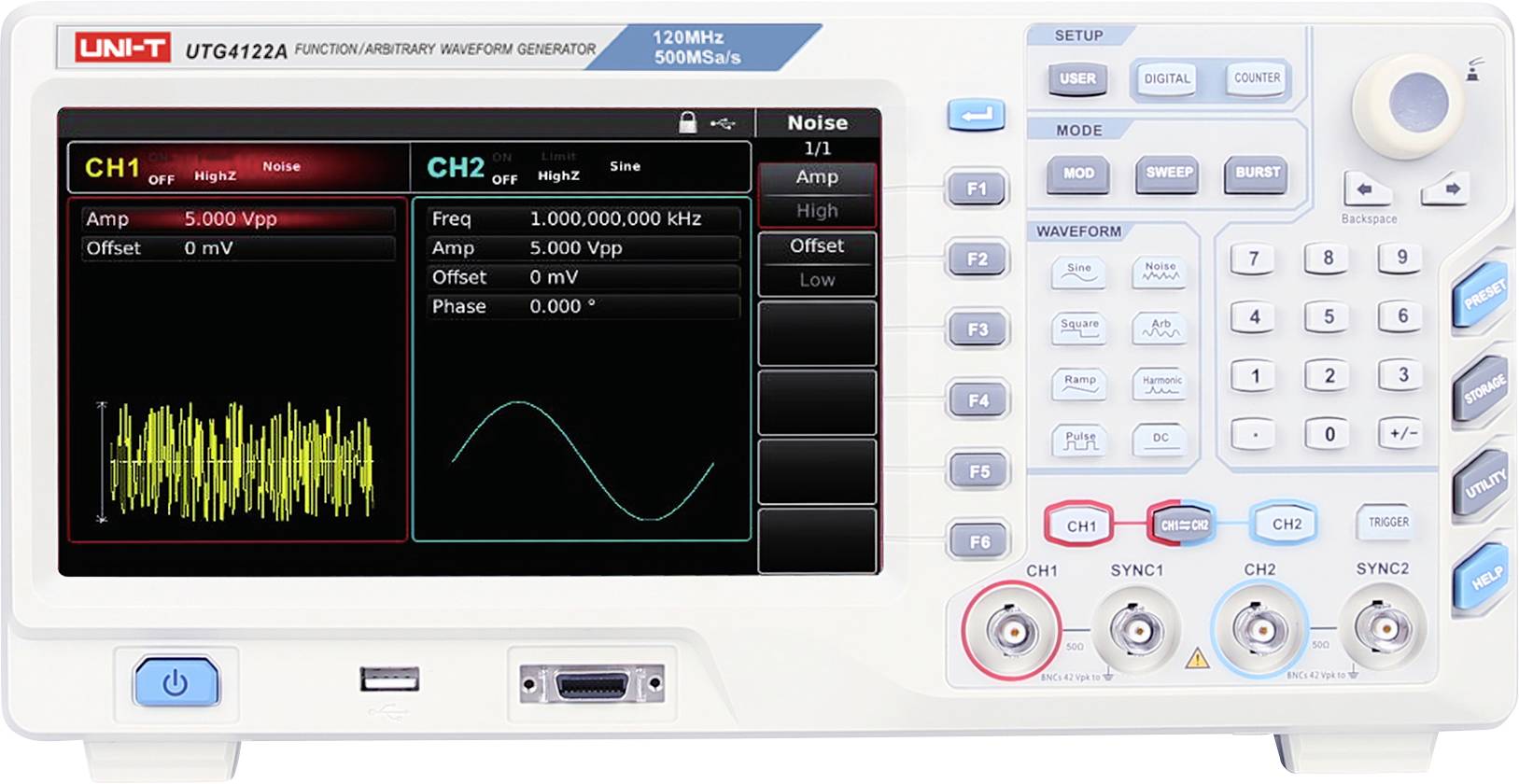

Frontplatte eines UNI-T-Funktionsgenerators mit CH1- und CH2-Einstellungen auf dem Display, mit Tastenfeld, Funktionstasten sowie Ausgangsanschlüssen auf der rechten Seite und unten.

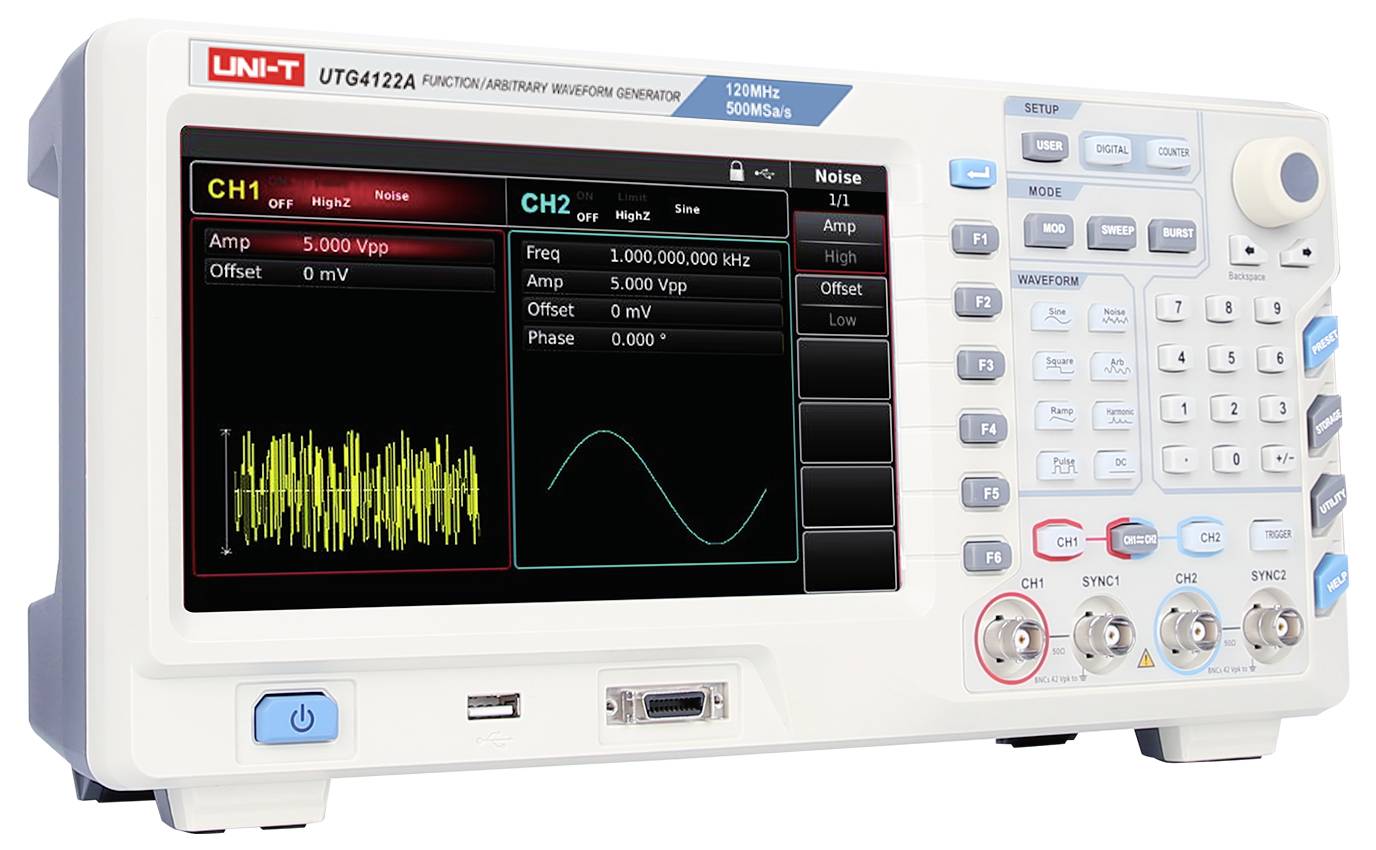

Uni-T UTG4122A Funktionsgenerator netzbetrieben 1 µHz - 120 MHz 2-Kanal Arbiträr-1

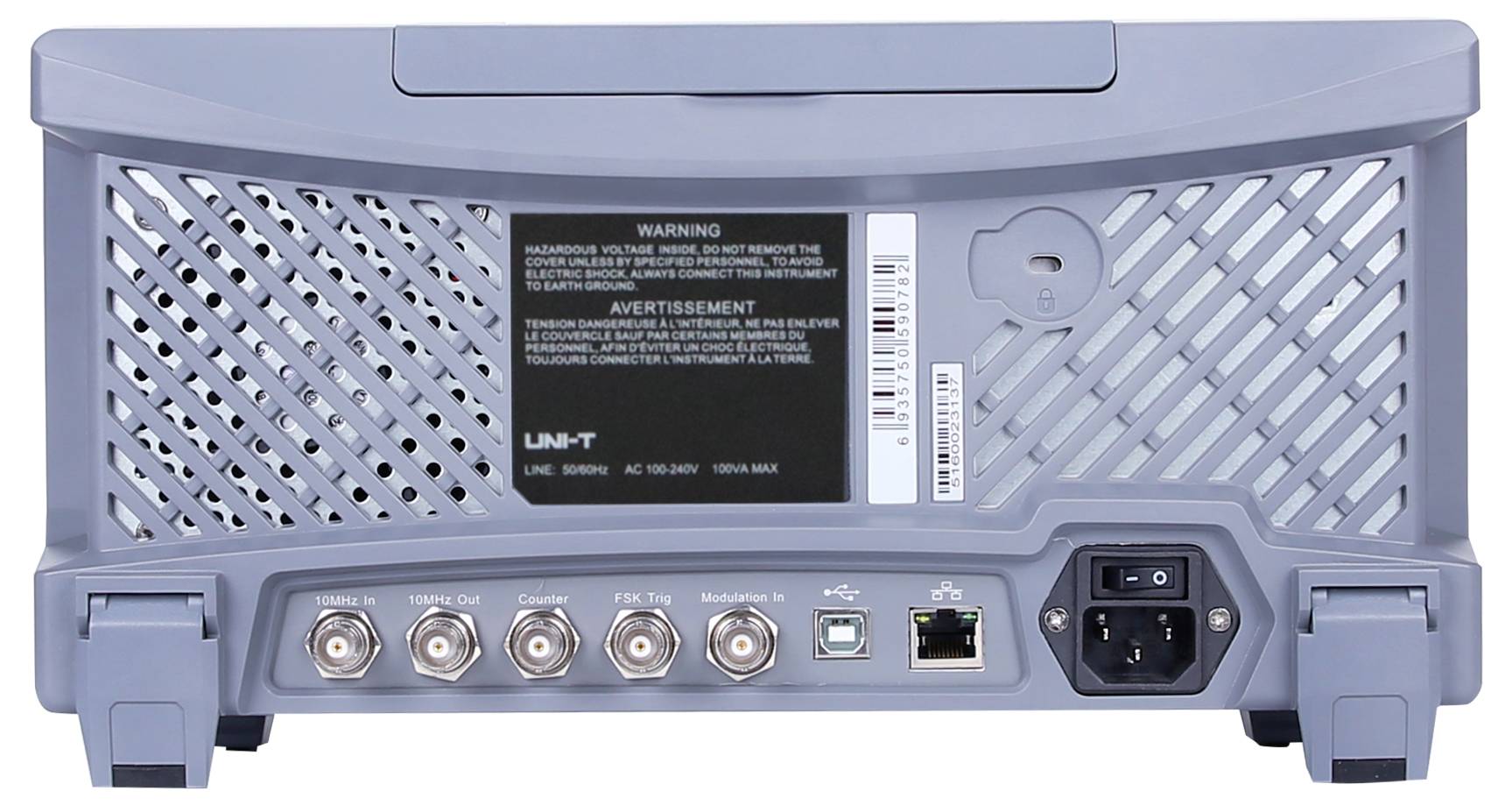

Uni-T UTG4122A Funktionsgenerator netzbetrieben 1 µHz - 120 MHz 2-Kanal Arbiträr-2

1/3

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

3 Stück

Gesamt (CHF 1'124.95 / Stück)

CHF 1'124.95

inkl. MwSt.

Kostenfreier Versand

nur CHF 100.00

Nur noch 3 Stück verfügbar

Nur für Firmenkunden erhältlich

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

UNI-T UTG4122A Arbiträr-Funktionsgenerator 120MHz 2-Kanel 500MSa/S 32Mpts8″ TFT-LCD

Max. Ausgangsfrequenz: 120 MHz
Abtastrate: 500MSa/s
Vertikale Auflösung: 16-bit
Kanäle: 2
Arbiträre Wellenformlänge: 32 Mpts
Display: 8-Zoll TFT-LCD

Technische Daten

Signal-Ausgangsform: Sinus, Rechteck, Rampe (Dreieck), Impuls, Rauschen, DC-Spannung, Oberschwingungen, Arbiträr

Produkt-Art: Funktionsgenerator netzbetrieben

Frequenz-Bereich: 1 µHz - 120 MHz

Signal-Ausgangsformen: Arbiträr

Frequenz-Bereich Sinus: 1 µHz - 120 MHz

Klirr-Faktor Sinus: 0,2 %

Frequenz-Bereich Rechteck: 1 µHz bis 40 MHz

Anstiegszeit Rechteck: 6 ns

Anzeige: LCD

Frequenz-Bereich Dreieck: 1 µHz bis 3 MHz

Frequenz-Bereich ARB: 1 µHz bis 30 MHz

: Werksstandard (ohne Zertifikat)

Wobbel-Funktion: Linear und Logarithmisch

Interne Modulation: AM, FM, PM, ASK, FSK, PSK, BPSK, QPSK, OSK, PWM, SUM, QAM

Externe Modulation: AM, FM, PM, ASK, FSK, PSK, PWM, SUM

VCF: Unterstützt durch externe analoge Modulation

Trigger (synchron): Intern, Extern, Manuell

Gate (asynchron): Unterstützt im Gating-Modus (Burst) über externen Trigger

Externe Frequenz-Messung: Integrierter 6-Bit Frequenzzähler, Bereich 100mHz bis 800MHz

Abm.: (B x H) 336 mm x 164 mm

Gewicht: 3.5 kg

Anzahl Kanäle: 2-Kanal

Frequenz (max.): 120 MHz

Frequenz (min.): 1 µHz

Besonderheiten: Modulation

Breite: 336 mm

Höhe: 164 mm

Schnittstellen: USB-Host
USB-Device
LAN

Spannungs-Versorgung: 230 V/AC

Typ: UTG4122A

Dokumente & Downloads

Datenblatt

Datenblatt 3757390 Uni-T UTG4122A Funktionsgenerator netzbetrieben 1 µHz - 120 MHz 2-Kanal Arbiträr

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3757390 Uni-T UTG4122A Funktionsgenerator netzbetrieben 1 µHz - 120 MHz 2-Kanal Arbiträr

Beschreibung

Das UTG4122A finden in einer Vielzahl von Anwendungsbereichen Einsatz und integrieren mehrere Signalformen, darunter Funktionsgenerator, Arbiträrsignalgenerator, Pulsgenerator, Harmonischerzeugung sowie analoge und digitale Modulationsquellen. Es bietet eine hohe Abtastrate von bis zu 500 MSa/s sowie eine maximale Wellenformlänge von bis zu 32 Mpt. Zur Erzeugung stabiler, präziser und verzerrungsarmer Signale nutzt UTG4122A die Direct-Digital-Synthesizer-Technologie (DDS). Ein benutzerfreundliches Interface mit einem hochauflösenden 8-Zoll-Display sowie ein durchdachtes Bedienfeldlayout sorgen für eine effiziente und komfortable Bedienung.

Ausführung

Vielfältige Modulationsarten: Unterstützung von AM, FM, PM sowie digitalen Modulationen wie ASK, FSK, PSK, QAM u.v.m.
Harmonische Ausgangsfunktion: Bis zu 16 Harmonische frei einstellbar (Ordnung, Amplitude, Phase)
32 Mpts Speichertiefe & 7 GB Speicher: Große Arbiträrwellenform-Speichertiefe und umfangreicher interner Speicher
Sweep-Funktion: Lineare und logarithmische Sweep-Modi
Digitale Schnittstellen (optional): Unterstützung von SPI, I²C und UART

Lieferumfang

UTG4122A x 1
Netzkabel x 1
USB-Kabel x 1
BNC-BNC-Durchgangsleitung × 2

Hinweise

Weitere Modelle

- UTG4082A: 80 MHz Ausgangsfrequenz, 500 MSa/s Abtastrate, 16-Bit Auflösung, 2 Kanäle, 32 Mpts Arbiträrwellenformlänge, 8″ TFT-LCD Touchscreen.

- UTG4162A: 160 MHz Ausgangsfrequenz, 500 MSa/s Abtastrate, 16-Bit Auflösung, 2 Kanäle, 32 Mpts Arbiträrwellenformlänge, 8″ TFT-LCD Touchscreen.

- UTG4202A: 200 MHz Ausgangsfrequenz, 500 MSa/s Abtastrate, 16-Bit Auflösung, 2 Kanäle, 32 Mpts Arbiträrwellenformlänge, 8″ TFT-LCD.
