Name: Uni-T UTG2082X Funktionsgenerator netzbetrieben 80 Hz (max) 2-Kanal Arbiträr
Brand: Uni-T
SKU: 3400014
Availability: BackOrder

Ein Funktionsgenerator mit digitalem Display zeigt sinusförmige Wellenformen für zwei Kanäle. Die Anzeige listet Frequenz und Amplitude.

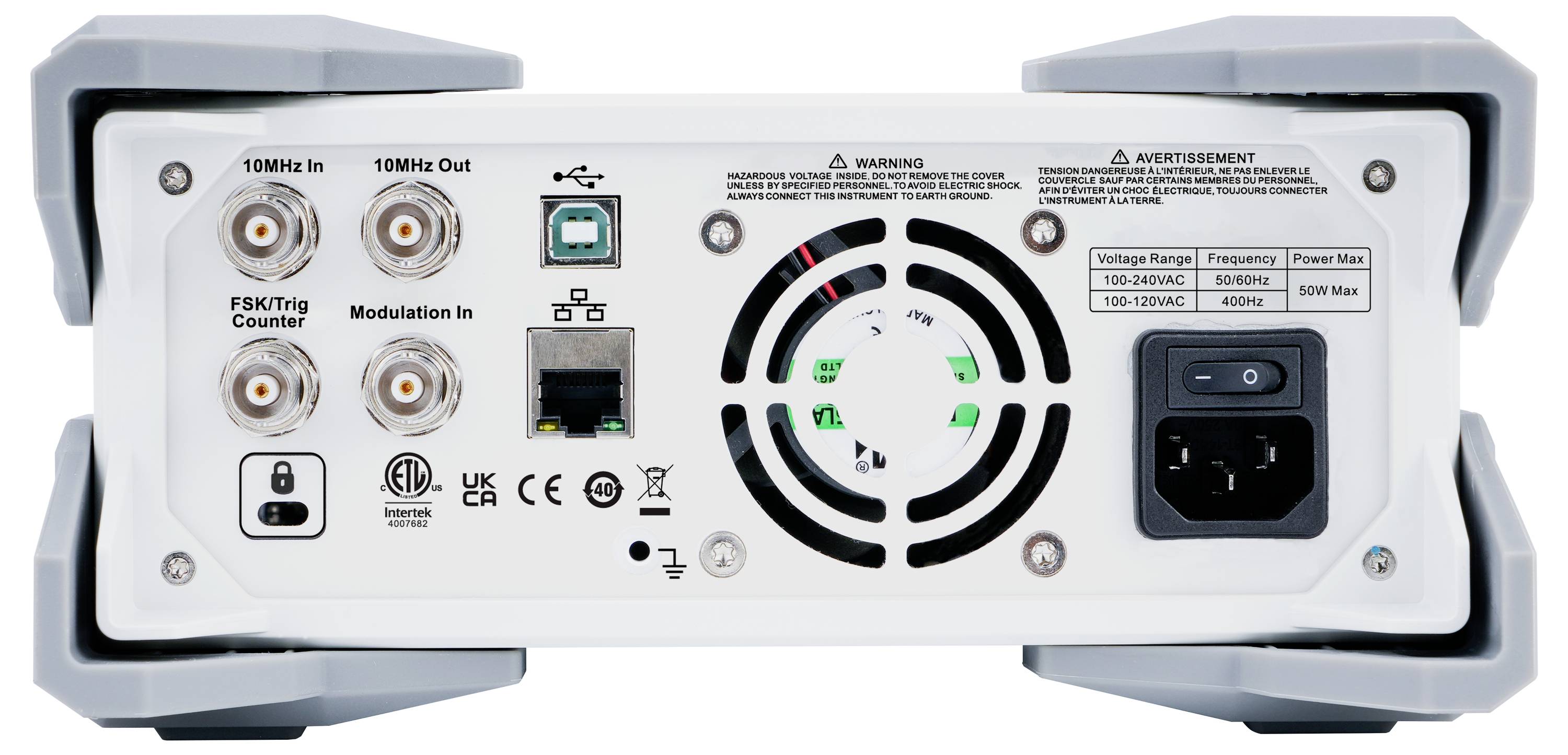

Rückseite eines elektronischen Geräts mit Anschlüssen: 10MHz In, 10MHz Out, FSK/Trig, Modulation, ein Lüfter und ein Netzkabelanschluss.

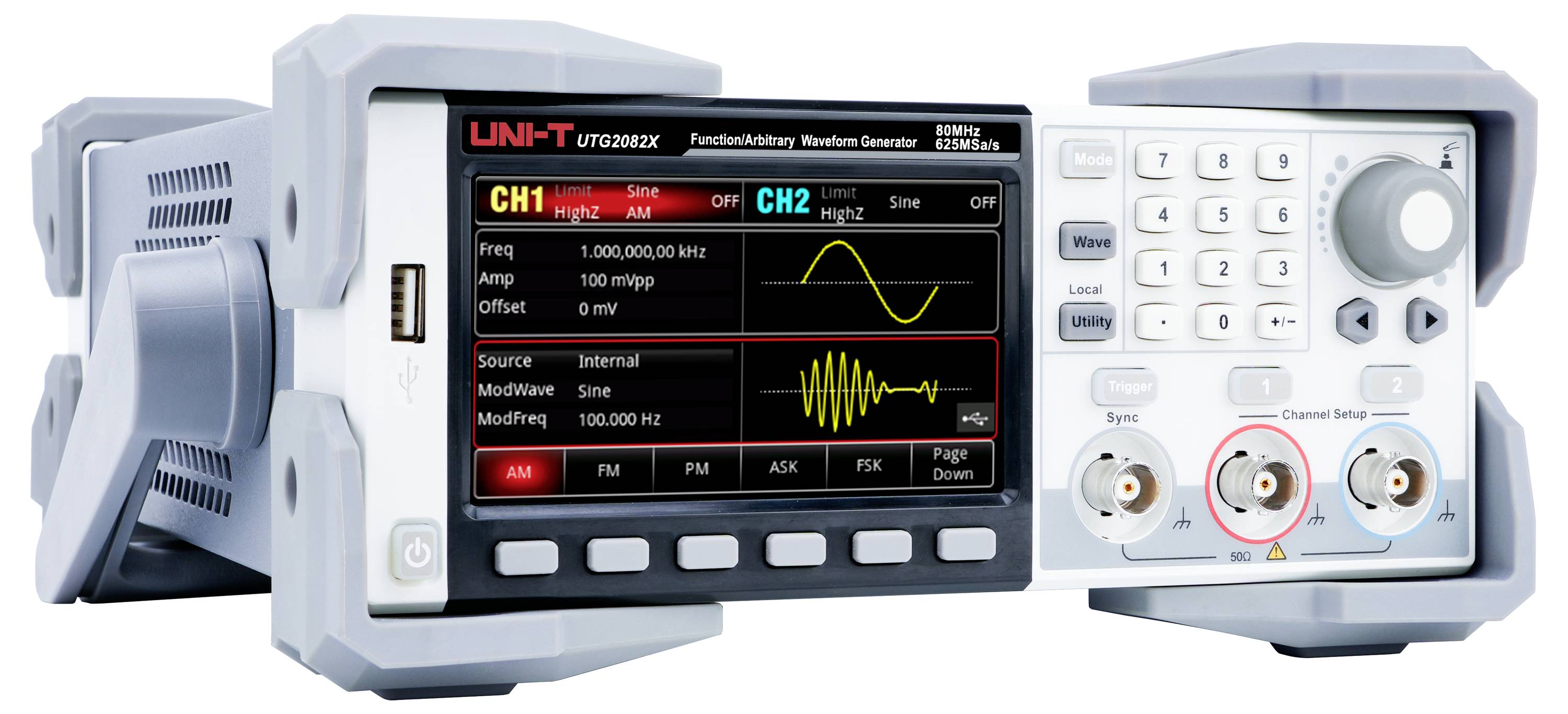

Frequenzgenerator mit Display. Zeigt zwei Wellenformen: gelbe Sinuswelle auf CH1 und gelbe Rechteckwelle auf CH2. Tasten und Knöpfe vorhanden.

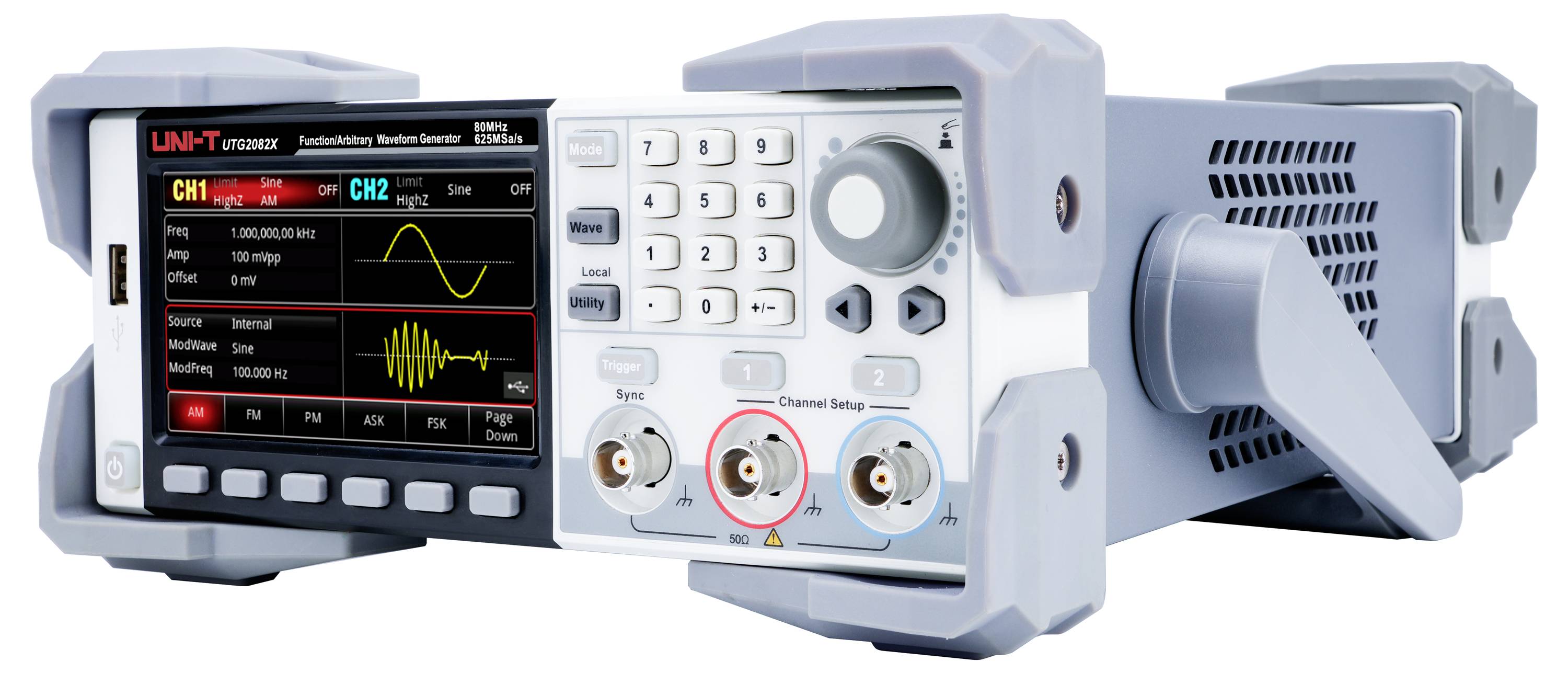

Ein Funktionsgenerator mit doppeltem Kanal, Anzeige von Wellenformen auf einem Bildschirm, Bedienelemente und Anschlüsse sichtbar.

1/4

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

10 Stück

Gesamt (CHF 649.95 / Stück)

CHF 649.95

inkl. MwSt.

Kostenfreier Versand

nur CHF 60.00

Nur noch 10 Stück verfügbar

Nur für Firmenkunden erhältlich

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

UNI-T UTG2082X Arbiträr-Funktionsgenerator 80MHz 2-Kanel 625MS/s 64Mpts 4,3″ TFT-LCD

- Max. Ausgangsfrequenz: 80 MHz
- Abtastrate: 625 MSa/s
- Vertikale Auflösung: 16 Bit
- Kanäle: 2
- Arbiträrwellenformlänge: 64 Mpts
- Display: 4,3″ TFT-LCD

Technische Daten

Produkt-Art: Funktionsgenerator netzbetrieben

Frequenz-Bereich: 80 Hz (max)

Signal-Ausgangsformen: Arbiträr

Anzeige: LCD

: Werksstandard (ohne Zertifikat)

Abm.: (B x H) 190 mm x 330 mm

Gewicht: 3 kg

Anzahl Kanäle: 2-Kanal

Frequenz (max.): 80 Hz

Besonderheiten: Modulation

Breite: 190 mm

Höhe: 330 mm

Spannungs-Versorgung: netzbetrieben

Typ: UTG2082X

Dokumente & Downloads

Datenblatt

Datenblatt 3400014 Uni-T UTG2082X Funktionsgenerator netzbetrieben 80 Hz (max) 2-Kanal Arbiträr

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3400014 Uni-T UTG2082X Funktionsgenerator netzbetrieben 80 Hz (max) 2-Kanal Arbiträr

Beschreibung

Der UTG2082X ist ein Funktions-/Arbiträrwellenformgenerator, der mit DDS-Technologie eine stabile und präzise Wellenformausgabe ermöglicht. Er unterstützt eine maximale Ausgangsfrequenz von 80 MHz, eine Abtastrate von 625 MSa/s und eine 16-Bit-Auflösung, um eine hohe Signalgenauigkeit zu gewährleisten. Mit 2 Kanälen, einer 64 Mpts Wellenformlänge und einem 4,3″ TFT-LCD-Touchscreen bietet der UTG2082X eine benutzerfreundliche Bedienung und hohe Zuverlässigkeit, ideal für Labore, Bildungseinrichtungen und Signaltests.

Ausführung

- 4,3″ Touch-Display: Hochauflösendes 4,3-Zoll-Display mit Touch-Bedienung für eine schnellere und bequemere Steuerung des Geräts.
- Gleichwertige Leistung auf beiden Kanälen: Hochausgang mit großer Amplitude – beide Kanäle bieten eine vollständige Amplitude von 20 Vpp bei Frequenzen bis zu 20 MHz.
- Niedrige Verzerrung: Hervorragende harmonische Verzerrung mit einem störungsfreien Dynamikbereich von -80 dBc.
- Geringes Jitter: Fortschrittliche digitale Abtasttechnologie sorgt für eine stabile und präzise Signalausgabe.
- Schnelle Kantensteuerung: Die neue Generation der hochpräzisen, breiten dynamischen Pulswellen bietet eine minimale Pulsbreite von 8 ns. Die Pulsbreite ist fein einstellbar mit einer minimalen Schrittweite von 100 ps und ermöglicht die Erzeugung höherer Oberwellen.
- Hoher Signal-Rausch-Abstand (SNR): Eine kleine Signalüberlagerung mit einer großen DC-Komponente reduziert das Ausgangsrauschen und erhöht den Signal-Rausch-Abstand (SNR). (Das CH1-Signal in der Abbildung wird von der UTG2000X-Serie erzeugt.)
- Vielfältige Modulationsmodi: Unterstützung für 15 Modulationstypen, darunter AM, FM, PM, DSB-DG66:DG70AM, ASK, FSK, PSK, 3FSK, 4FSK, BPSK, QPSK, OSK, SUM, QAM und PWM.
- Kanalzusammenführung: Signale können durch SUM-Funktion oder Kanalstapelung kombiniert werden, um einstellbare SNR-Signale und Dual-Tone-Multifrequenzsignale zu erzeugen.
- Arbiträrwelleneditor: Der Arbiträrwelleneditor ermöglicht das Erstellen individueller Wellenformen durch Einfügen von Standardwellen oder freies Zeichnen.

Lieferumfang

- UTG2082X (2CH, 80MHz)
- Netzkabel × 1
- USB-Kabel × 1
- BNC-BNC-Kabel × 1
- BNC-Kabel mit roten und schwarzen Krokodilklemmen × 1
- Mehrsprachige Sicherheitsanweisungen
- Kurzanleitung
- Kalibrierungszertifikat

Hinweise

Weitere Modelle

- UTG2122X: 120 MHz Ausgangsfrequenz, 625 MSa/s Abtastrate, 16-Bit Auflösung, 2 Kanäle, 64 Mpts Arbiträrwellenformlänge, 4,3″ TFT-LCD Touchscreen.

- UTG2062X: 60 MHz Ausgangsfrequenz, 625 MSa/s Abtastrate, 16-Bit Auflösung, 2 Kanäle, 64 Mpts Arbiträrwellenformlänge, 4,3″ TFT-LCD Touchscreen.
