Name: Uni-T UTD1050DL Digital-Oszilloskop 50 MHz 250 MSa/s 12 kpts 8 Bit Multimeter-Funktionen 1 St.
Brand: Uni-T
SKU: 3812395
Availability: BackOrder

Highlights & Details

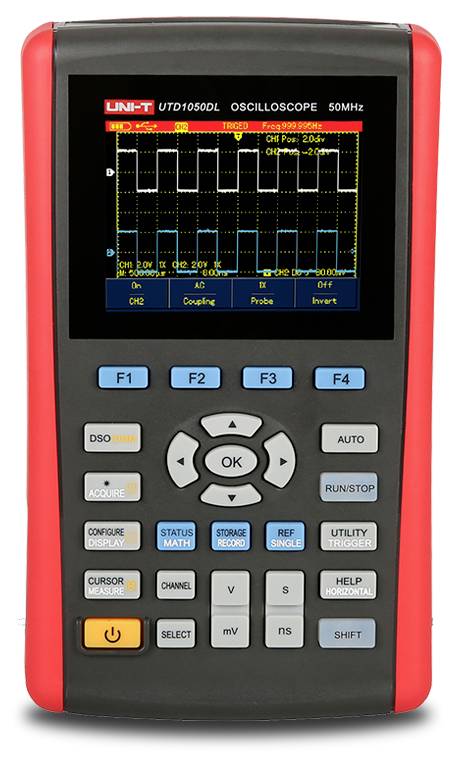

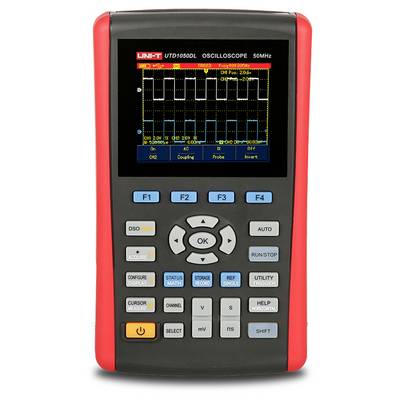

UNI-T Handheld-Oszilloskop UTD1050DL

2-in-1: Vereint Oszilloskop und Multimeter in einem einzigen Gerät.
Mehr Messarten: 22 automatische Messungen, darunter Spitze-Spitze, Amplitude, Max/Min, Top/Bottom, Mittelwert, arithmetischer Mittelwert, RMS, Überschwingen, Vorschwingen, Frequenz, Periode, Anstiegs-/Abfallzeit, positive/negative Impulsbreite, positives/negatives Tastverhältnis, Anstiegs-/Abfallverzögerung und Phase.
Monochrome Anzeige: Einstellbare einfarbige Anzeige für bessere Ablesbarkeit im Freien bei starkem Licht.
Vollautomatische Einstellung (AUTO SCALE): Passt Vertikal- und Zeitbasiseinstellungen automatisch an Signaländerungen an, ohne manuellen Eingriff.
Auto-Konfiguration: Schnelle, präzise automatische Einstellung auch für Signale mit beliebigem Gleichspannungsanteil.

Technische Daten

Integriertes Digital-Multimeter
Trendchart- & Signal-Recorder-Funktion
Auto-Ranging
isolierter USB-Anschluss
Pass/Fail-Auswertung

Produkt-Art: Digital-Oszilloskop

Bandbreite: 50 MHz

Samplingrate/Kanal: 250 MSa/s

Anzeige: 3,5 Zoll (8,89 cm) TFT-LCD, 320 × 240 Pixel, 64K Farben; Multimeter-Anzeige: 4000 Counts

Auflösung: 8 Bit

Bildschirm-Größe: 3,5 Zoll

Oszilloskop-Besonderheiten: Multimeter-Funktionen

Zeitbasis: 5 ns/div – 50 s/div

Anzahl analoge Eingänge max.: 2

: Werksstandard (ohne Zertifikat)

Messkategorie: CAT II 600 V
CAT III 300 V

Vertikal-Ablenkung: 5 mV/div – 20 V/div

Eingangsimpedanz: 1 MΩ

Eingangskopplung: DC, AC, GND

Eingangsspannung: 400 V

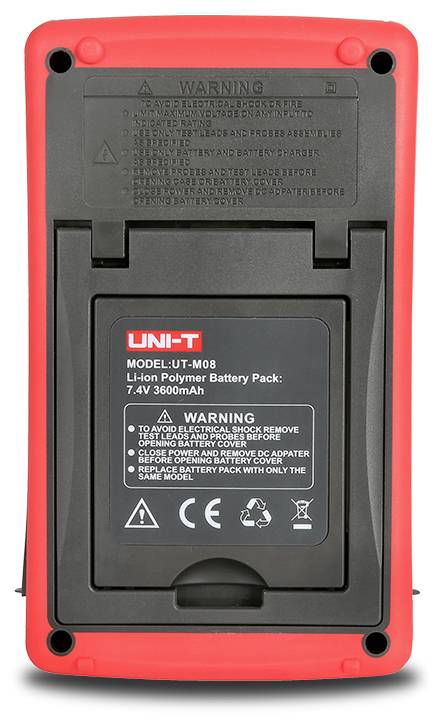

Spannungs-Versorgung (Details): Li-Ion-Akku (7,4 V / 3600 mAh, ca. 6 Stunden Laufzeit)

Abm.: (L x B x H) 49 x 118 x 199 mm

Gewicht: 0.9 kg

Anzahl digitale Eingänge max.: 0

Display: 320 x 240 Pixel

Kalibrierumfang: Werksstandard ohne ISO-Zertifikat

Breite: 118 mm

Höhe: 199 mm

Länge: 49 mm

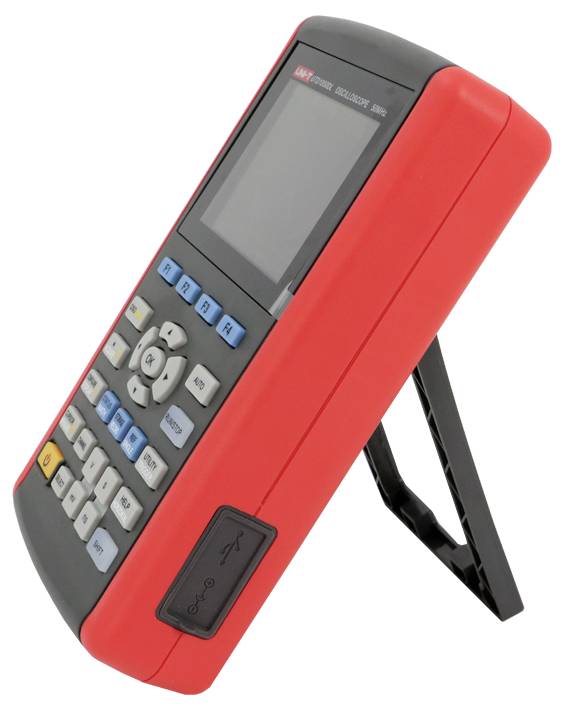

Schnittstellen: Mini-USB

Speichertiefe/Kanal: 12 kpts

Typ: UTD1050DL

Dokumente & Downloads

Datenblatt

Datenblatt 3812395 Uni-T UTD1050DL Digital-Oszilloskop 50 MHz 250 MSa/s 12 kpts 8 Bit Multimeter-Funktionen 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3812395 Uni-T UTD1050DL Digital-Oszilloskop 50 MHz 250 MSa/s 12 kpts 8 Bit Multimeter-Funktionen 1 St.

Beschreibung

Das 2-Kanal DSO UTD1050DL verbindet die Funktionalität eines hochwertigen Digital-Oszilloskops mit einer Analogbandbreite von 50 MHz und einer Samplingrate von 250 MS/s mit der eines Digitalmultimeters in einem mobilen, akku- oder netzbetriebenem Messgerät.

Ausführung

Bandbreite: 50 MHz
Kanäle: 2
Abtastrate: 250MSa/s
Anstiegszeit: unter 7ns
Speichertiefe: 12kpts
Display : 3,5 Zoll TFL-LCD

Lieferumfang

UTD1050DL (50 MHz, 2 Kanäle) x 1
Netzkabel x 1
USB-Kabel x 1
Passive Tastköpfe UT-H03(60 MHz) x2
Spannungs-/Stromwandler: UT-M10: 40 mA - 400 mA, UT-M04: 4 A / 6 A
USB-Kabel x 1
Netzadapter x 1
Multimeter-Messleitungen x 1 Paar
Tragetasche x 1

Hinweise

Weitere Modelle

- UTD1050CL: 50 MHz Bandbreite, 1 analoge Kanal, 200 MSa/s Abtastrate, bis zu 12kpts Speichertiefe

- UTD1025CL: 25 MHz Bandbreite, 1 analoge Kanal, 200 MSa/s Abtastrate, bis zu 12kpts Speichertiefe

Beschreibung

Das 2-Kanal DSO UTD1050DL verbindet die Funktionalität eines hochwertigen Digital-Oszilloskops mit einer Analogbandbreite von 50 MHz und einer Samplingrate von 250 MS/s mit der eines Digitalmultimeters in einem mobilen, akku- oder netzbetriebenem Messgerät.
