Überlastrelais Siemens 3RU2146-4LD0 1 St.

Siemens-Schütz mit drei Kupferanschlüssen, rotem Druckknopf und QR-Code auf der Vorderseite. Modell: Sirius 3RT.

Abbildung ähnlich

Ein geöffneter Schaltschrank mit mehreren eingebauten elektrischen Komponenten und Kabeln, die eine geordnete Struktur aufweisen.

'Abbildung zeigt ein Diagramm eines Steuerungssystems mit nummerierten Komponenten: 1) Träger, 2) Überlastrelais, 3) Zubehör, 4) Fern-RESET, 5) Drahtauslöser, 6) Mechanisches RESET, 7) Drucktaster.'

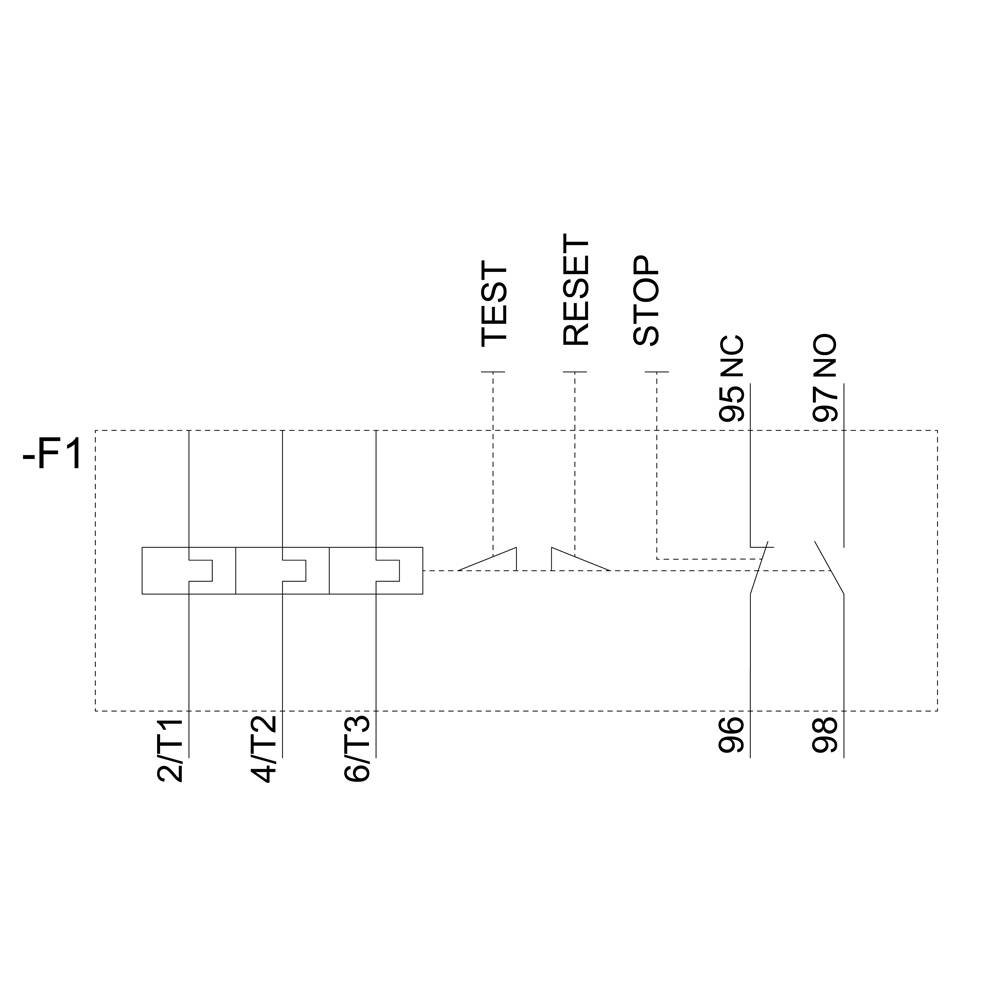

'Schematische Darstellung eines Relaiskontaktblocks mit Beschriftungen: -F1, TEST, RESET, STOP, 95 NC, 97 NO, 2/T1, 4/T2, 6/T3, 96, 98.'

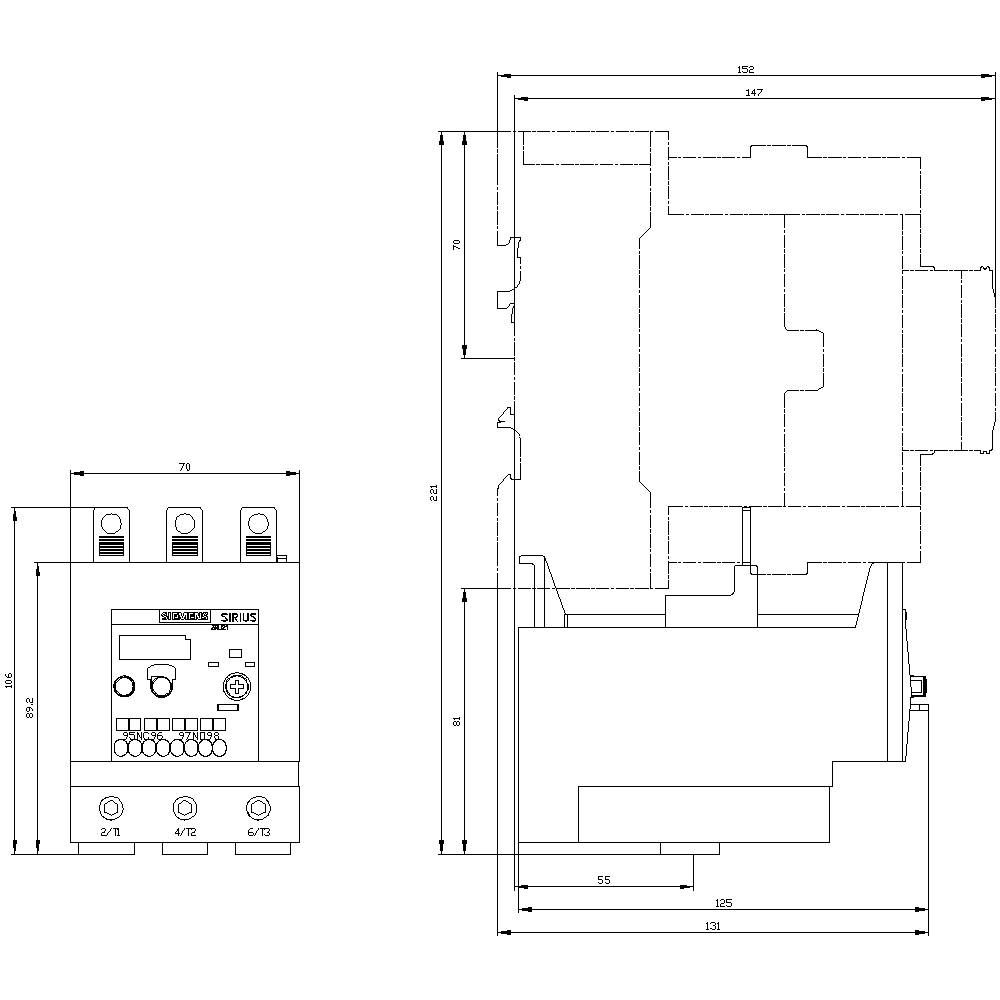

Technische Zeichnung eines elektrischen Geräts mit detaillierten Abmessungen und Layoutansicht. Hauptbestandteile sind markiert.

1/5

Abbildung ähnlich

Produkt-Art

Überlastrelais

Funktionen

Überlast

Typ

3RU2146-4LD0

Baugröße

Betriebsspannung

690 V

Datenblatt (PDF)

Lieferung Mi., 21. Okt.

Anzahl

Stück

Gesamt (CHF 155.37 / Stück)

CHF 155.37

zzgl. MwSt.

nur CHF 18.57

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

Sicherung gG: 6 A, flink: 10 A

Produkt-Art: Überlastrelais

Typ: 3RU2146-4LD0

Baugröße: S3

Funktionen: Überlast

Betriebsspannung: 690 V

Einstellbereich Strom (min.): 70 A

Einstellbereich Strom (max.): 90 A

Einstellbereich (Strom): 70 - 90 A

Anschluss: Schrauben

: IP20

Min. Temperatur: -40 °C

Max. Temperatur: +70 °C

Breite: 70 mm

Höhe: 105 mm

Tiefe: 125 mm

Abm.: (B x H x T) 70 x 105 x 125 mm

Inhalt: 1 St.

AWG max.: 1

AWG min.: 10

Nennstrom: 90 A

Querschnitt flexibel (max.): 50 mm²

Querschnitt flexibel (min.): 2.5 mm²

: Direktanbau

: 1

: 1

: 0

: CLASS 10

: Schraubanschluss

: 1000 V

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1749847 Überlastrelais Siemens 3RU2146-4LD0 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1749847 Überlastrelais Siemens 3RU2146-4LD0 1 St.

Beschreibung

Überlastrelais 70...90 A thermisch für Motorschutz Baugröße S3, CLASS 10 Schützanbau Hauptstromkreis: Schraub Hilfsstromkreis:Federzugklemme Hand-Automatik-RESET Thermisches Überlastrelais SIRIUS 3RU2 zum stromabhängigen Schutz von Verbrauchern mit Normalanlauf gegen unzulässig hohe Erwärmung infolge von Überlast oder Phasenausfall.
Diese Baureihe ist besonders flexibel und kostengünstig. Weltweite Zulassungen (z.B. IEC und UL/CSA) und Anwendungen in explosionsgefährdeten Applikationen (ATEX bzw. IEC Ex) sind selbstverständlich.
Lieferbar mit verschiedenen Einstellbereichen des Überlastauslösers. Sie sind mit Schraub- oder Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss, sowie für Einzelaufstellung erhältlich.
Das Zubehör passt durchgängig für alle Baugrößen S00 bis S3.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
