Überlastrelais Siemens 3RU2116-0AC1 1 St.

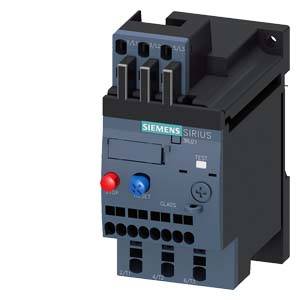

'Ein elektronisches Relais von Siemens mit Anschlüssen und Einstellungsknöpfen, geeignet zur Steuerung von elektrischen Schaltungen.'

Abbildung ähnlich

Ein geöffneter Verteilerkasten mit mehreren Regalen, die elektrotechnische Komponenten und Verkabelungen enthalten.

'Diagramm eines elektrischen Systems mit Komponentenbeschriftungen 1 bis 7, einschließlich Träger, Reset-Mechanismen und Drucktaster.'

Der Schaltplan zeigt die Anschlussbelegung für ein elektrisches Gerät mit Linien für Netzanschlüsse und Test-/Reset-Tasten.

Technische Zeichnung eines elektronischen Geräts mit seitlichen und frontalen Ansichten. Maße sind detailliert angegeben.

Ein Schaltgerät von Siemens mit Tasten zum Stoppen und Zurücksetzen. Es zeigt Klassen- und Testinformationen auf der Vorderseite.

1/6

Abbildung ähnlich

Produkt-Art

Überlastrelais

Funktionen

Überlast

Typ

3RU2116-0AC1

Baugröße

S00

Besonderheiten

Auto/Hand-Umschalter

Datenblatt (PDF)

Lieferung Fr., 23. Okt.

Anzahl

Stück

Gesamt (CHF 90.61 / Stück)

CHF 90.61

zzgl. MwSt.

nur CHF 9.29

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Überlastrelais 0,11-0,16A Motorschutz S00, Class 10

Bimetallrelais,Einbaugerät,Einbaumotorschutzrelais,Federzugmotorschutzrelais,Maschinenschutzgerät,Motorschutzrelais,Reiheneinbaugerät,Relais,SIRIUS,Thermorelais

Technische Daten

Sicherung gG: 6 A, flink: 10 A

Produkt-Art: Überlastrelais

Typ: 3RU2116-0AC1

Baugröße: S00

Funktionen: Überlast

Besonderheiten: Auto/Hand-Umschalter

Betriebsspannung: 690 V

Einstellbereich Strom (min.): 0.11 A

Einstellbereich Strom (max.): 0.16 A

Einstellbereich (Strom): 0.11 - 0.16 A

Anschluss: Federzuganschluss

: IP20

Min. Temperatur: -40 °C

Max. Temperatur: +70 °C

Breite: 45 mm

Höhe: 102 mm

Tiefe: 79 mm

Abm.: (B x H x T) 45 x 102 x 79 mm

Inhalt: 1 St.

AWG max.: 12

AWG min.: 20

Nennstrom: 0.16 A

Querschnitt flexibel (max.): 2.5 mm²

Querschnitt starr (max.): 4 mm²

Querschnitt flexibel (min.): 0.5 mm²

Querschnitt starr (min.): 0.5 mm²

: Einzelaufstellung

: 1

: 1

: 0

: CLASS 10

: Federzuganschluss

: 690 V

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1729718 Überlastrelais Siemens 3RU2116-0AC1 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1729718 Überlastrelais Siemens 3RU2116-0AC1 1 St.

Beschreibung

Überlastrelais 0,11...0,16 A thermisch für Motorschutz Baugröße S00, CLASS 10 Einzelaufstellung Hauptstromkreis: Federzugklemme Hilfsstromkreis:Federzugklemme Hand-Automatik-RESET Thermisches Überlastrelais SIRIUS 3RU2 zum stromabhängigen Schutz von Verbrauchern mit Normalanlauf gegen unzulässig hohe Erwärmung infolge von Überlast oder Phasenausfall.
Diese Baureihe ist besonders flexibel und kostengünstig. Weltweite Zulassungen (z.B. IEC und UL/CSA) und Anwendungen in explosionsgefährdeten Applikationen (ATEX bzw. IEC Ex) sind selbstverständlich.
Lieferbar mit verschiedenen Einstellbereichen des Überlastauslösers. Sie sind mit Schraub- oder Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss, sowie für Einzelaufstellung erhältlich.
Das Zubehör passt durchgängig für alle Baugrößen S00 bis S3.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
