Überlastrelais Siemens 3RU2146-4JD0 1 St.

Ein elektronischer Schütz von Siemens, Modell Sirius, mit Anschlussklemmen oben und Bedienfeld vorne, geeignet für Elektroinstallationen.

Abbildung ähnlich

Ein offener Schaltschrank mit mehreren Reihen von elektrischen Komponenten und Verdrahtungen, zur Steuerung von Maschinen oder Systemen.

Darstellung eines elektrotechnischen Systems mit Bauteilen: Träger, Überlastauslöser, Fern-RESET-Baustein, Drahtauslöser, Reset-Mechanismus und Drucktaster.

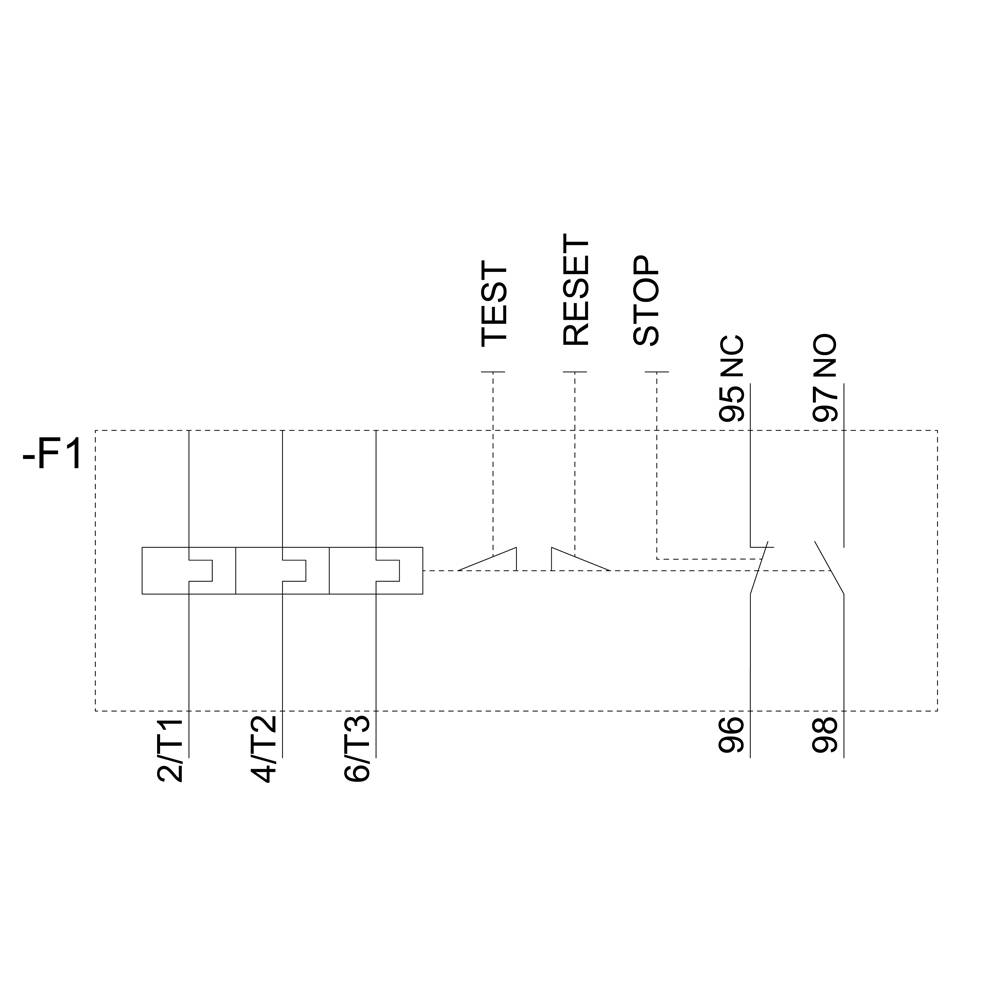

Schaltplan zeigt ein Relais mit Anschlüssen für 2/T1, 4/T2, 6/T3, TEST, RESET, STOP, 95 NC, 96, 97 NO und 98.

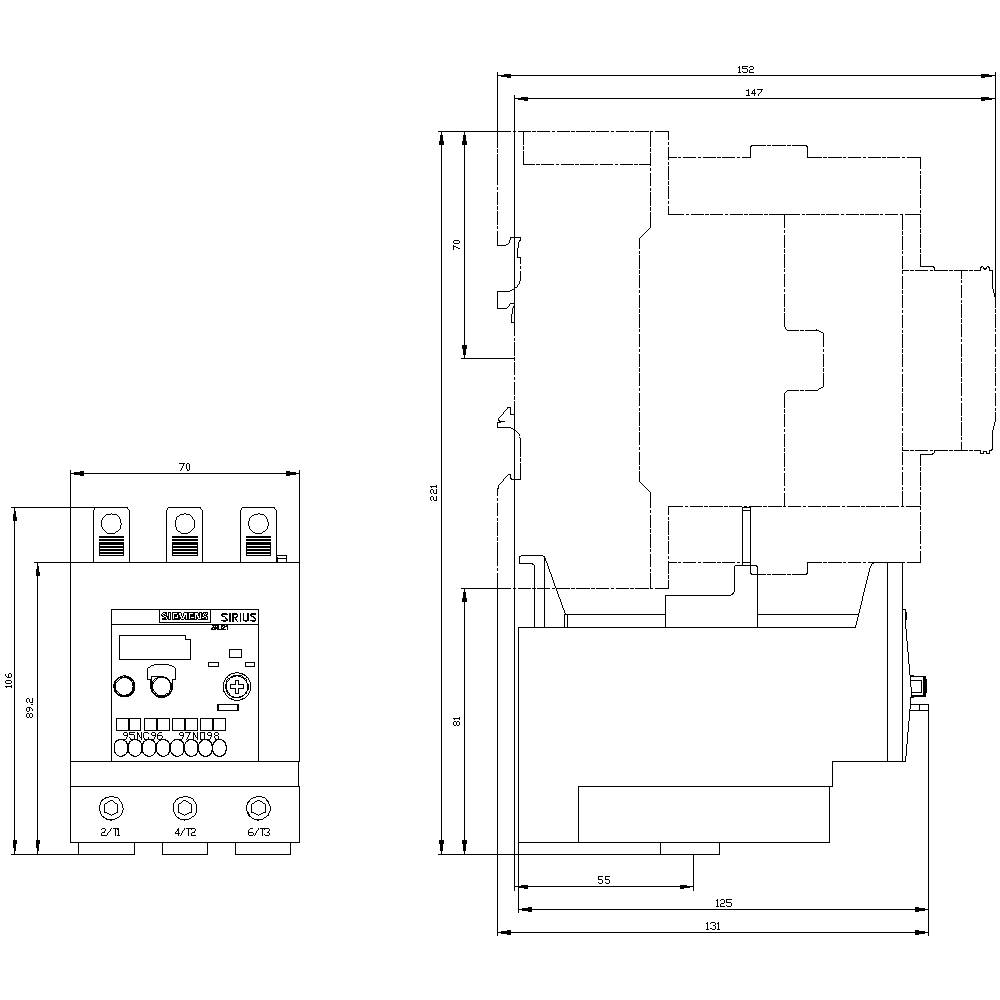

Technische Zeichnung eines elektrischen Schutzschalters mit Abmessungen in Millimetern. Vorder- und Seitenansicht sind dargestellt.

1/5

Abbildung ähnlich

Produkt-Art

Überlastrelais

Funktionen

Überlast

Typ

3RU2146-4JD0

Baugröße

Besonderheiten

Auto/Hand-Umschalter

Datenblatt (PDF)

Lieferung Mi., 21. Okt.

Anzahl

Stück

Gesamt (CHF 138.71 / Stück)

CHF 138.71

zzgl. MwSt.

nur CHF 13.93

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

Sicherung gG: 6 A, flink: 10 A

Produkt-Art: Überlastrelais

Typ: 3RU2146-4JD0

Baugröße: S3

Funktionen: Überlast

Besonderheiten: Auto/Hand-Umschalter

Betriebsspannung: 690 V

Einstellbereich Strom (min.): 45 A

Einstellbereich Strom (max.): 63 A

Einstellbereich (Strom): 45 - 63 A

Anschluss: Schrauben

: IP20

Min. Temperatur: -40 °C

Max. Temperatur: +70 °C

Breite: 70 mm

Höhe: 105 mm

Tiefe: 125 mm

Abm.: (B x H x T) 70 x 105 x 125 mm

Inhalt: 1 St.

AWG max.: 1

AWG min.: 10

Nennstrom: 63 A

Querschnitt flexibel (max.): 50 mm²

Querschnitt flexibel (min.): 2.5 mm²

: Direktanbau

: 1

: 1

: 0

: CLASS 10

: Schraubanschluss

: 1000 V

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1745434 Überlastrelais Siemens 3RU2146-4JD0 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1745434 Überlastrelais Siemens 3RU2146-4JD0 1 St.

Beschreibung

Überlastrelais 45...63 A thermisch für Motorschutz Baugröße S3, CLASS 10 Schützanbau Hauptstromkreis: Schraub Hilfsstromkreis:Federzugklemme Hand-Automatik-RESET Thermisches Überlastrelais SIRIUS 3RU2 zum stromabhängigen Schutz von Verbrauchern mit Normalanlauf gegen unzulässig hohe Erwärmung infolge von Überlast oder Phasenausfall.
Diese Baureihe ist besonders flexibel und kostengünstig. Weltweite Zulassungen (z.B. IEC und UL/CSA) und Anwendungen in explosionsgefährdeten Applikationen (ATEX bzw. IEC Ex) sind selbstverständlich.
Lieferbar mit verschiedenen Einstellbereichen des Überlastauslösers. Sie sind mit Schraub- oder Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss, sowie für Einzelaufstellung erhältlich.
Das Zubehör passt durchgängig für alle Baugrößen S00 bis S3.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
