Überlastrelais Siemens 3RU2146-4FB0 Piece 1 St.

Ein Siemens Sirius Überlastrelais mit Tasten und Anschlüssen zur Steuerung und Schutz von elektrischen Motoren.

Abbildung ähnlich

Ein geöffneter Schaltschrank zeigt geordnet angeordnete elektrische Komponenten und Kabel, die für die Steuerung und Verteilung von Elektrizität verwendet werden.

Die Abbildung zeigt verschiedene elektrische Bauteile und Zubehör, nummeriert von 1 bis 7, mit Funktionen wie RESET und Überlastschutz.

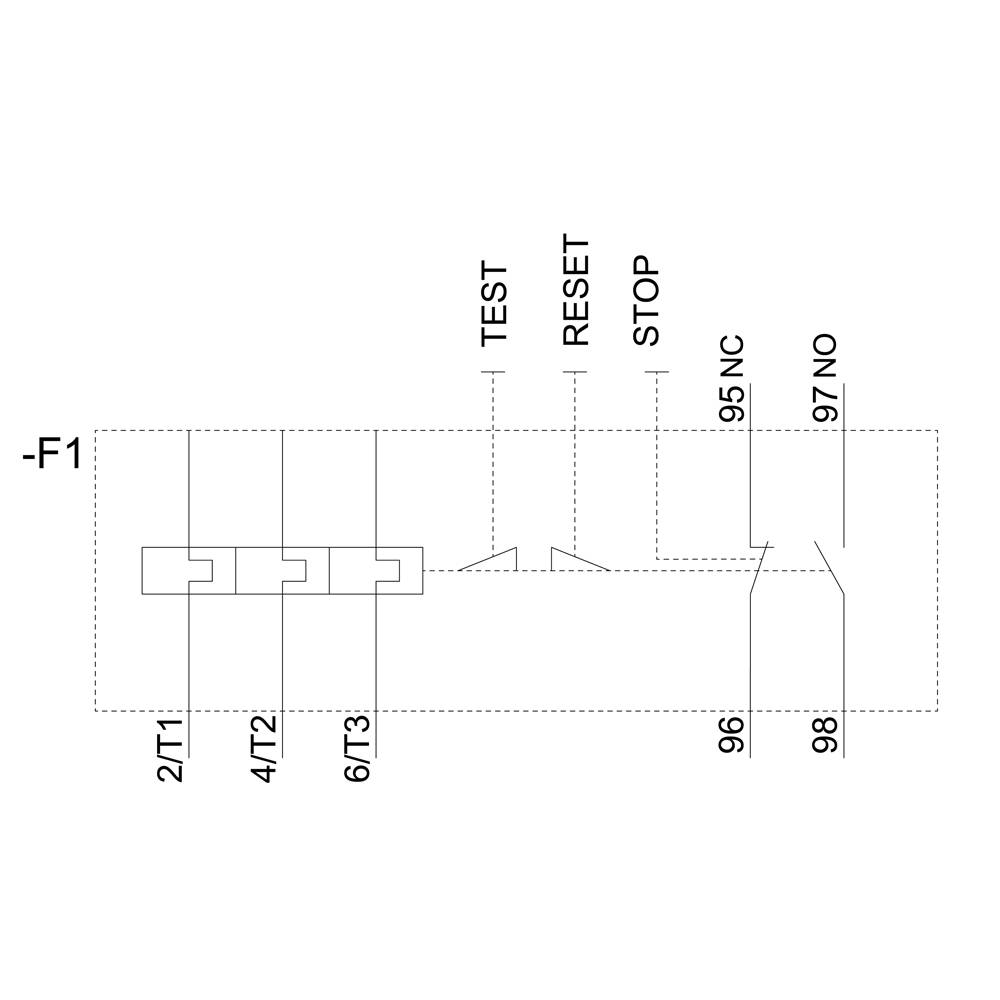

'Diagramm eines Schaltplans mit Verbindungen zu TEST, RESET, STOP und Terminals 2/T1, 4/T2, 6/T3, 95 NC, 96, 97 NO, 98'

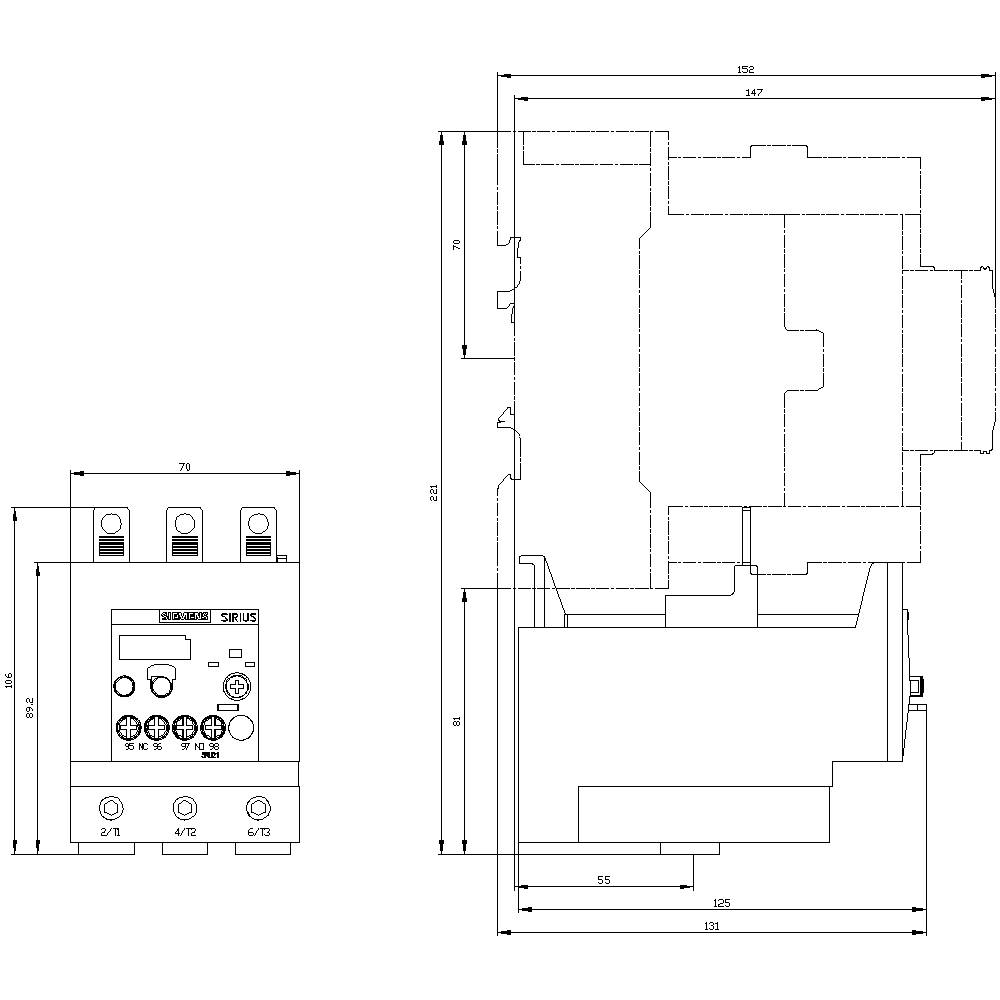

Technische Zeichnung eines elektronischen Geräts mit Front- und Seitenansicht, inklusive Abmessungen und Beschriftungen der Elemente.

1/5

Abbildung ähnlich

Verpackungsart

Piece

Produkt-Art

Überlastrelais

Funktionen

Überlast

Typ

3RU2146-4FB0

Baugröße

Datenblatt (PDF)

Lieferung Mi., 21. Okt.

Anzahl

Stück

Gesamt (CHF 129.46 / Stück)

CHF 129.46

zzgl. MwSt.

nur CHF 13.93

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

Sicherung gG: 6 A, flink: 10 A

Verpackungsart: Piece

Produkt-Art: Überlastrelais

Typ: 3RU2146-4FB0

Baugröße: S3

Funktionen: Überlast

Betriebsspannung: 690 V

Einstellbereich Strom (min.): 28 A

Einstellbereich Strom (max.): 40 A

Einstellbereich (Strom): 28 - 40 A

Anschluss: Schrauben

: IP20

Min. Temperatur: -40 °C

Max. Temperatur: +70 °C

Breite: 70 mm

Höhe: 105 mm

Tiefe: 125 mm

Abm.: (B x H x T) 70 x 105 x 125 mm

Inhalt: 1 St.

AWG max.: 1

AWG min.: 10

Nennstrom: 40 A

Querschnitt flexibel (max.): 50 mm²

Querschnitt flexibel (min.): 2.5 mm²

: Direktanbau

: 1

: 1

: 0

: CLASS 10

: Schraubanschluss

: 1000 V

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1745430 Überlastrelais Siemens 3RU2146-4FB0 Piece 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1745430 Überlastrelais Siemens 3RU2146-4FB0 Piece 1 St.

Beschreibung

Überlastrelais 28...40 A thermisch für Motorschutz Baugröße S3, CLASS 10 Schützanbau Hauptstromkreis: Schraub Hilfsstromkreis: Schraub Hand-Automatik-RESET Thermisches Überlastrelais SIRIUS 3RU2 zum stromabhängigen Schutz von Verbrauchern mit Normalanlauf gegen unzulässig hohe Erwärmung infolge von Überlast oder Phasenausfall.
Diese Baureihe ist besonders flexibel und kostengünstig. Weltweite Zulassungen (z.B. IEC und UL/CSA) und Anwendungen in explosionsgefährdeten Applikationen (ATEX bzw. IEC Ex) sind selbstverständlich.
Lieferbar mit verschiedenen Einstellbereichen des Überlastauslösers. Sie sind mit Schraub- oder Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss, sowie für Einzelaufstellung erhältlich.
Das Zubehör passt durchgängig für alle Baugrößen S00 bis S3.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
