Überlastrelais Siemens 3RU2136-4GD0 1 St.

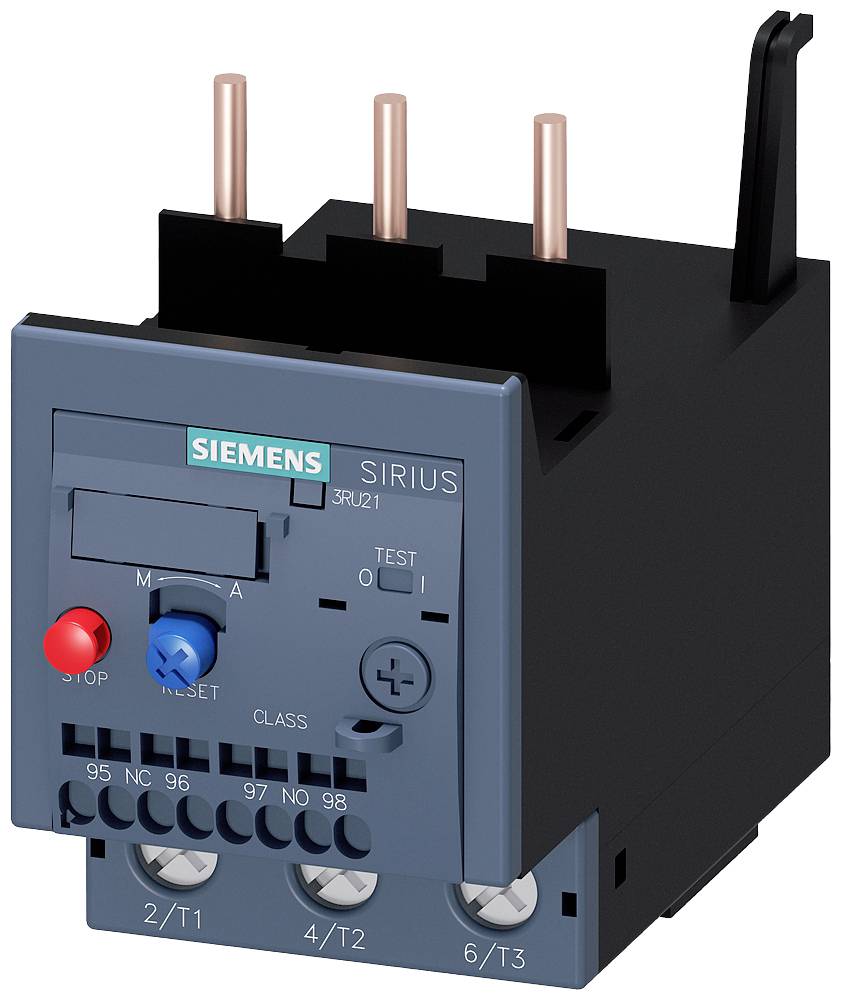

Elektronisches Schütz von Siemens mit blauer Frontplatte, roten und blauen Tasten, kupferfarbenen Anschlüssen und Kennzeichnung 'SIRIUS'.

Abbildung ähnlich

Ein geöffneter Schaltschrank mit mehreren Reihen von elektrischen Komponenten und Kabeln, die geordnet und angeschlossen sind.

'Diagramm zeigt den Aufbau eines thermischen Überlastrelais mit Zubehörteilen, darunter Reset-Module, Anschlussblöcke und Drucktaster.'

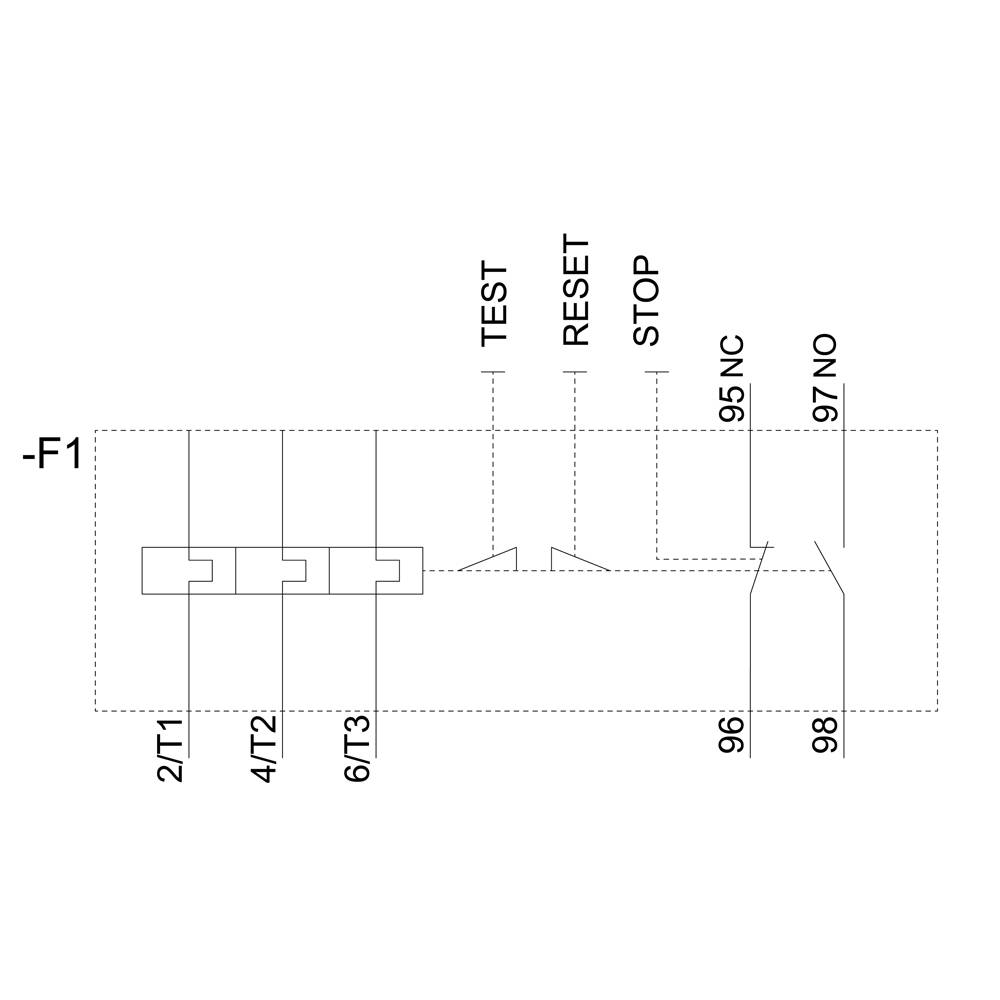

Schaltplan zeigt einen Stromkreis mit vier Tasteranschlüssen: TEST, RESET, STOP, und Kontakte 95 NC, 96, 97 NO, 98.

Technische Zeichnung eines elektronischen Relais mit Abmessungen: Höhe 110 mm, Breite 105 mm. Seitliche und frontale Ansichten.

1/5

Abbildung ähnlich

Produkt-Art

Überlastrelais

Funktionen

Überlast

Typ

3RU2136-4GD0

Baugröße

Besonderheiten

Auto/Hand-Umschalter

Datenblatt (PDF)

Lieferung Mi., 21. Okt.

Anzahl

Stück

Gesamt (CHF 146.11 / Stück)

CHF 146.11

zzgl. MwSt.

nur CHF 18.57

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Überlastrelais 36-45A für Motorschutz, Class 10, Schützanbau

Bimetallrelais,Maschinenschutzgerät,Motorschutzrelais,Relais,Thermorelais,Überlastauslöser,Überlastrelais

Technische Daten

Sicherung gG: 6 A, flink: 10 A

Produkt-Art: Überlastrelais

Typ: 3RU2136-4GD0

Baugröße: S2

Funktionen: Überlast

Besonderheiten: Auto/Hand-Umschalter

Betriebsspannung: 690 V

Einstellbereich Strom (min.): 36 A

Einstellbereich Strom (max.): 45 A

Einstellbereich (Strom): 36 - 45 A

Anschluss: Schrauben

: IP20

Min. Temperatur: -40 °C

Max. Temperatur: +70 °C

Breite: 55 mm

Höhe: 90 mm

Tiefe: 105 mm

Abm.: (B x H x T) 55 x 90 x 105 mm

Inhalt: 1 St.

AWG max.: 1

AWG min.: 18

Nennstrom: 45 A

Querschnitt flexibel (max.): 35 mm²

Querschnitt starr (max.): 10 mm²

Querschnitt flexibel (min.): 1 mm²

Querschnitt starr (min.): 1 mm²

: Direktanbau

: 1

: 1

: 0

: CLASS 10

: Schraubanschluss

: 690 V

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1744900 Überlastrelais Siemens 3RU2136-4GD0 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1744900 Überlastrelais Siemens 3RU2136-4GD0 1 St.

Beschreibung

Überlastrelais 36...45 A thermisch für Motorschutz Baugröße S2, CLASS 10 Schützanbau Hauptstromkreis: Schraub Hilfsstromkreis:Federzugklemme Hand-Automatik-RESET Thermisches Überlastrelais SIRIUS 3RU2 zum stromabhängigen Schutz von Verbrauchern mit Normalanlauf gegen unzulässig hohe Erwärmung infolge von Überlast oder Phasenausfall.
Diese Baureihe ist besonders flexibel und kostengünstig. Weltweite Zulassungen (z.B. IEC und UL/CSA) und Anwendungen in explosionsgefährdeten Applikationen (ATEX bzw. IEC Ex) sind selbstverständlich.
Lieferbar mit verschiedenen Einstellbereichen des Überlastauslösers. Sie sind mit Schraub- oder Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss, sowie für Einzelaufstellung erhältlich.
Das Zubehör passt durchgängig für alle Baugrößen S00 bis S3.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
