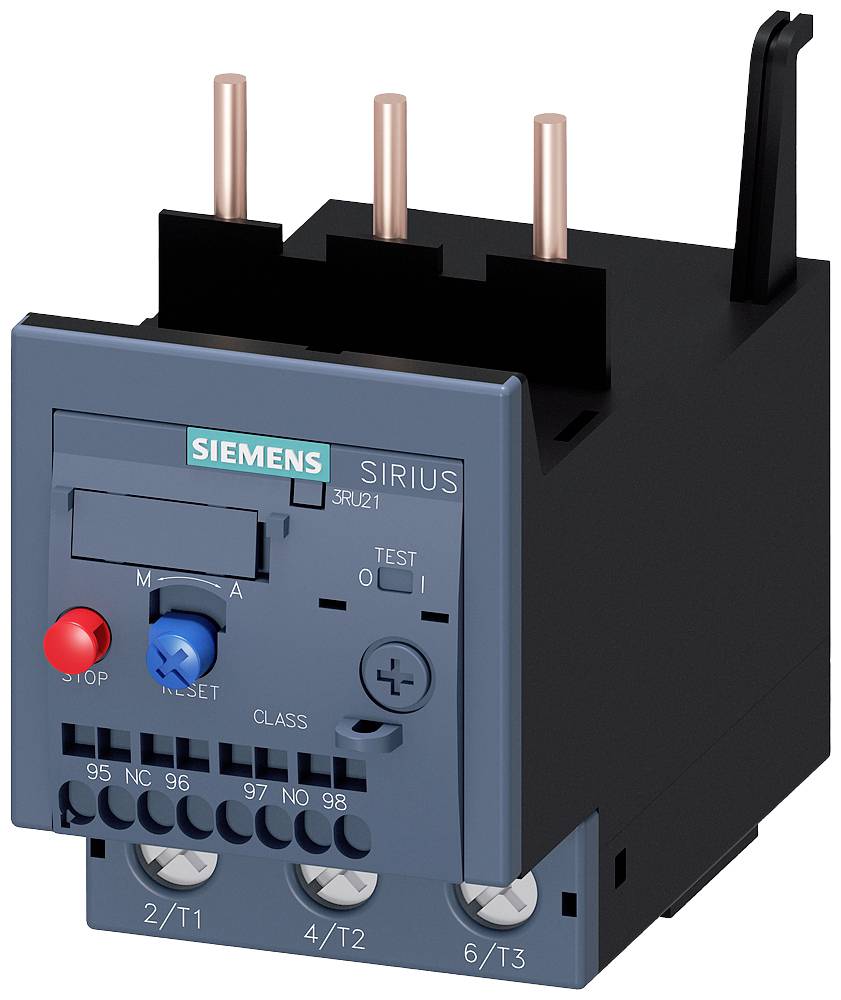

Überlastrelais Siemens 3RU2136-4BD0 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Überlastrelais
Funktionen
Überlast
Typ
3RU2136-4BD0
Baugröße
S2
Besonderheiten
Auto/Hand-Umschalter
Datenblatt (PDF)
Anzahl
Gesamt (CHF 79.51 / Stück)
CHF 94.66
-16 %
CHF 79.51
zzgl. MwSt.
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
Überlastrelais 14-20A für Motorschutz, Class 10
- 14..20 A, 690 V, Direktanbau, Schraubanschluss, 1, CLASS 10, Reset-Funktion Eingang: nein, Reset-Funktion automatisch: ja, Reset-Funktion Taster: ja
Technische Daten
- Sicherung gG: 6 A, flink: 10 A
- Produkt-Art
Überlastrelais
- Typ
3RU2136-4BD0
- Baugröße
S2
- Funktionen
Überlast
- Besonderheiten
Auto/Hand-Umschalter
- Betriebsspannung
690 V
- Einstellbereich Strom (min.)
14 A
- Einstellbereich Strom (max.)
20 A
- Einstellbereich (Strom)
14 - 20 A
- Anschluss
Schrauben
IP20
- Min. Temperatur
-40 °C
- Max. Temperatur
+70 °C

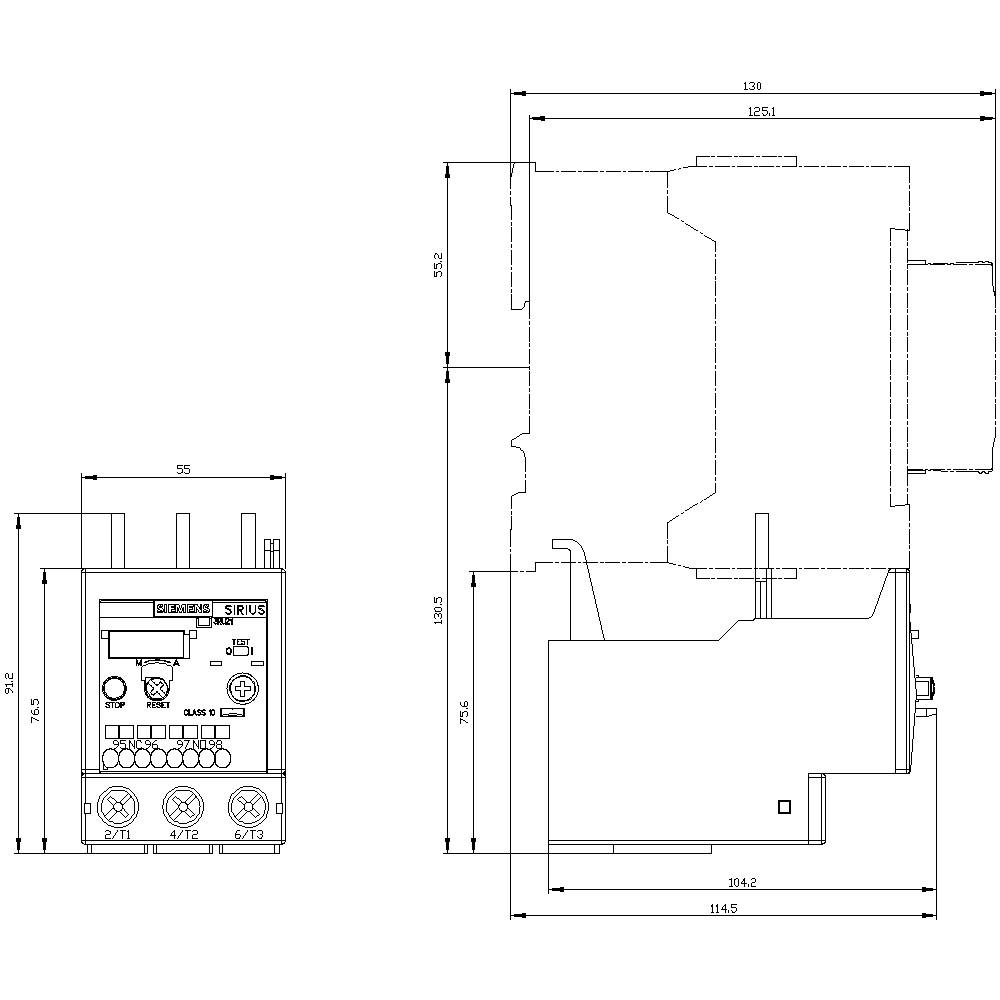

- Breite
55 mm
- Höhe
90 mm
- Tiefe
105 mm
- Abm.
(B x H x T) 55 x 90 x 105 mm
- Inhalt
1 St.
- AWG max.
1
- AWG min.
18
- Nennstrom
20 A
- Querschnitt flexibel (max.)
35 mm²
- Querschnitt starr (max.)
10 mm²
- Querschnitt flexibel (min.)
1 mm²
- Querschnitt starr (min.)
1 mm²
Direktanbau
1
1
0
CLASS 10
Schraubanschluss
690 V
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 1744892 Überlastrelais Siemens 3RU2136-4BD0 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 1744892 Überlastrelais Siemens 3RU2136-4BD0 1 St.
Beschreibung
Überlastrelais 14...20 A thermisch für Motorschutz Baugröße S2, CLASS 10 Schützanbau Hauptstromkreis: Schraub Hilfsstromkreis:Federzugklemme Hand-Automatik-RESET Thermisches Überlastrelais SIRIUS 3RU2 zum stromabhängigen Schutz von Verbrauchern mit Normalanlauf gegen unzulässig hohe Erwärmung infolge von Überlast oder Phasenausfall.
Diese Baureihe ist besonders flexibel und kostengünstig. Weltweite Zulassungen (z.B. IEC und UL/CSA) und Anwendungen in explosionsgefährdeten Applikationen (ATEX bzw. IEC Ex) sind selbstverständlich.
Lieferbar mit verschiedenen Einstellbereichen des Überlastauslösers. Sie sind mit Schraub- oder Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss, sowie für Einzelaufstellung erhältlich.
Das Zubehör passt durchgängig für alle Baugrößen S00 bis S3.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
Diese Baureihe ist besonders flexibel und kostengünstig. Weltweite Zulassungen (z.B. IEC und UL/CSA) und Anwendungen in explosionsgefährdeten Applikationen (ATEX bzw. IEC Ex) sind selbstverständlich.
Lieferbar mit verschiedenen Einstellbereichen des Überlastauslösers. Sie sind mit Schraub- oder Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss, sowie für Einzelaufstellung erhältlich.
Das Zubehör passt durchgängig für alle Baugrößen S00 bis S3.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
Ausführung
- Ausstattung: 690 V
Lieferumfang
- Geliefert wird: Siemens Dig.Industr. Überlastrelais 14-20A 3RU2136-4BD0, Verpackungseinheit: 1 Stk., EAN: 4011209916906
