Name: Überlastrelais 1 Schließer, 1 Öffner Siemens 3RB3133-4WX1 1 St.
Brand: Siemens
SKU: 1743261
Price: 301.95 CHF
Availability: BackOrder

Startrelais der Marke Siemens mit dem Modell 'Sirius', zeigt Bedienelemente wie Reset-Knopf, Testknopf und Anschlussklemmen.

Ein geöffneter Schaltschrank mit verschiedenen elektrischen Bauteilen und Verkabelungen, zeigt eine organisierte Anordnung von Komponenten.

'Diagramm zeigt elektronische Überstromrelais mit Zubehör und Beschriftung der Teile: Träger, Abdeckung, Drücker, Anschluss und Reset-Mechanik.'

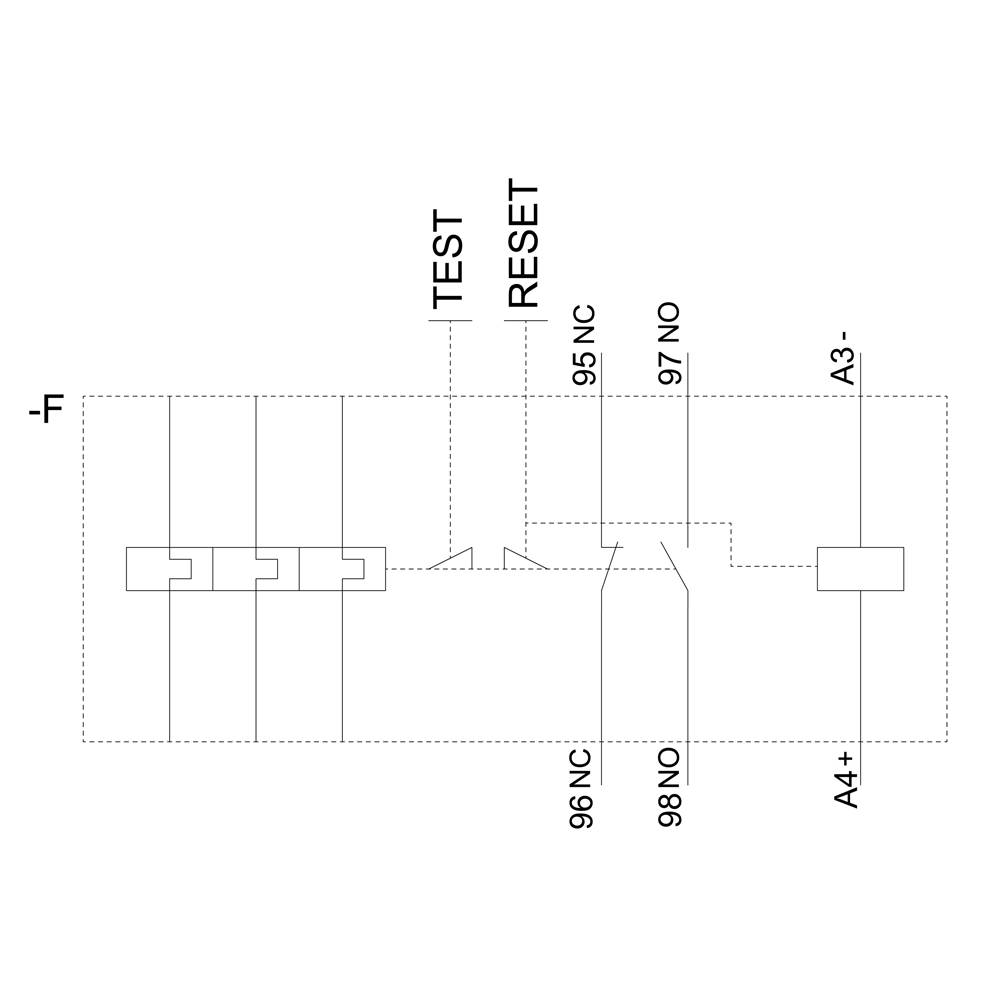

Diagramm einer elektronischen Schaltung mit TEST und RESET-Tasten, Anschlussnummern 95 NC, 96 NC, 97 NO, 98 NO, A3-, A4+ angegeben.

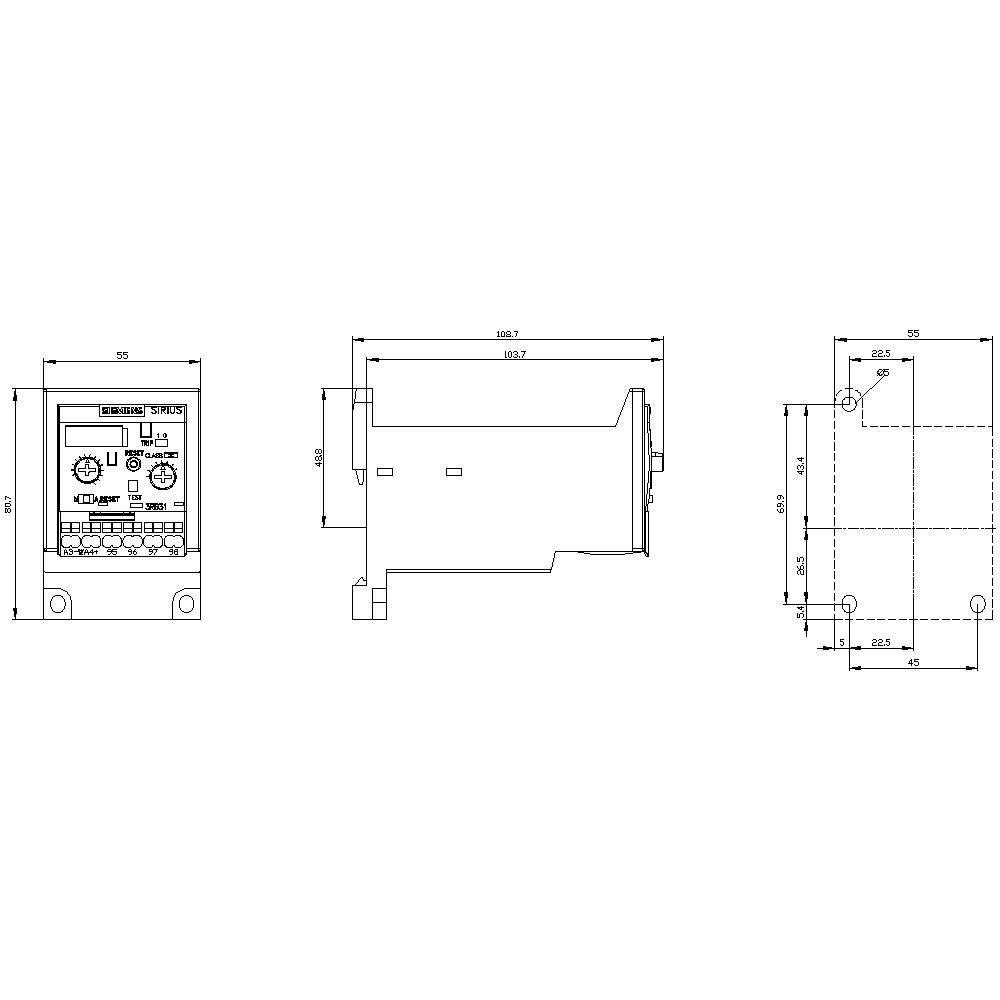

'Technische Zeichnung einer elektrischen Steuereinheit mit Maßen und Seitenansichten. Zeigt Front-, Seiten- und Oberansicht.'

1/5

Abbildung ähnlich

Produkt-Art

Überlastrelais

Funktionen

Überlast

Kontaktart

1 Schließer

1 Öffner

Typ

3RB3133-4WX1

Baugröße

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Fr., 11. Dez.

Anzahl

Stück

Gesamt (CHF 301.95 / Stück)

CHF 301.95

inkl. MwSt.

Kostenfreier Versand

nur CHF 40.00

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Überlastrelais 20-80A für Motorschutz

Elektronikrelais,Elektroniküberlastwächter,Maschinenschutzgerät,Motorschutzrelais,Relais,Überlastauslöser,Überlastrelais

Technische Daten

Befestigungsart: Einzelaufstellung
Berührungsschutz gegen elektrischen Schlag: fingersicher
Polzahl: 3
Auslöseklasse: CLASS 5E, 10E, 20E und 30E einstellbar

Produkt-Art: Überlastrelais

Typ: 3RB3133-4WX1

Baugröße: S2

Funktionen: Überlast

Besonderheiten: Auto/Hand-Umschalter

Betriebsspannung: 690 V/AC

Einstellbereich Strom (min.): 20 A

Einstellbereich Strom (max.): 80 A

Einstellbereich (Strom): 20 - 80 A

Kontaktart: 1 Schließer
1 Öffner

Anschluss: Durchsteckwandler

: IP20

Min. Temperatur: -25 °C

Max. Temperatur: +60 °C

Breite: 55 mm

Höhe: 81 mm

Abm.: (L x B x H) 109 x 55 x 81 mm

Inhalt: 1 St.

AWG max.: 16

AWG min.: 24

Nennstrom: 80 A

Länge: 109 mm

Querschnitt starr (min.): 1 mm²

: Einzelaufstellung

: 1

: 1

: 0

: einstellbar

: Durchsteckstromwandler

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1743261 Überlastrelais 1 Schließer, 1 Öffner Siemens 3RB3133-4WX1 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1743261 Überlastrelais 1 Schließer, 1 Öffner Siemens 3RB3133-4WX1 1 St.

Beschreibung

Überlastrelais 20...80 A elektronisch für Motorschutz Baugröße S2, CLASS 5E...30E Einzelaufstellung Hauptstromkreis: Durchsteckw. Hilfsstromkreis: Federzugklemme Hand-Automatik-RESET interne Erdschlusserkennung Elektronisches Überlastrelais SIRIUS 3RB3 zum stromabhängigen Schutz von Verbrauchern mit Normal- und Schweranlauf gegen unzulässig hohe Erwärmung infolge von Überlast, Phasenunsymmetrie oder Phasenausfall.
Dank großer Stromeinstellbereiche und unterschiedlicher Auslösecharakteristiken werden mit nur wenigen Typen ganze Baureihen von Motoren abgedeckt. Weltweite Zulassungen (z.B.IEC und UL/CSA) und Anwendungen in explosionsgefährdeten Applikationen (ATEX) sind selbstverständlich. Die Ausführung 3RB31 bietet erweiterte Funktionalitäten wie ein integriertes elektrisches Fern-Reset, Erdschlusserfassung und einiges mehr.
Lieferbar mit verschiedenen Einstellbereichen des Überlastauslösers und mit verschiedenen Auslöseklassen. Sie sind mit Schraub- oder Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss, sowie für Einzelaufstellung erhältlich.
Das Zubehör passt durchgängig für alle Baugrößen S00 bis S3.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
