Überlastrelais 1 Schließer, 1 Öffner Siemens 3RB3123-4RB0 1 St.

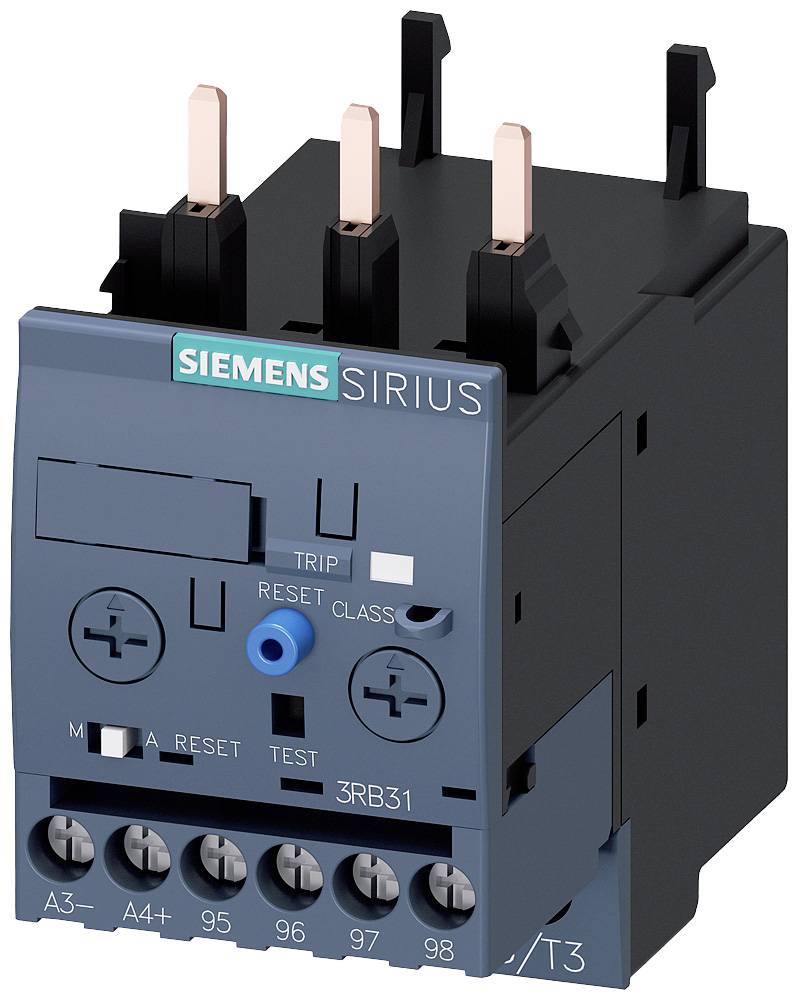

Ein elektronisches Schütz von Siemens mit Modellbezeichnung 'SIRIUS', zeigt Anschlüsse und Bedienelemente für industrielle Steuerungen.

Abbildung ähnlich

Schaltschrank mit geöffneter Glastür, zeigt mehrere Reihen von elektrischen Komponenten und Verkabelungen zur Steuerung.

'Anschlussschema für ein elektronisches Überlastrelais. Obere Abbildung beschreibt Bauteile, die angeschlossen werden müssen.'

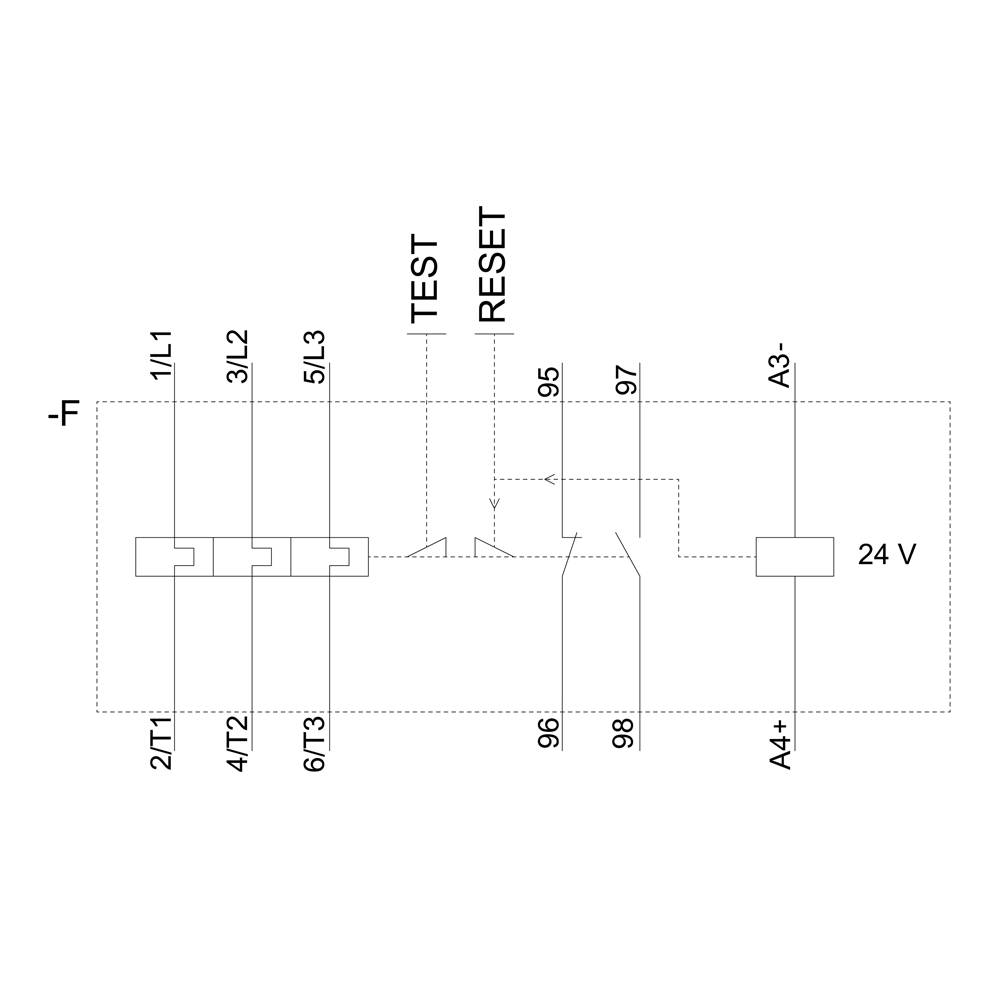

Schaltplan mit Bezeichnung der Komponenten 'TEST', 'RESET' und '24 V'. Verbindungen zwischen den Punkten 1/L1, 3/L2, 5/L3 und A3-, A4+.

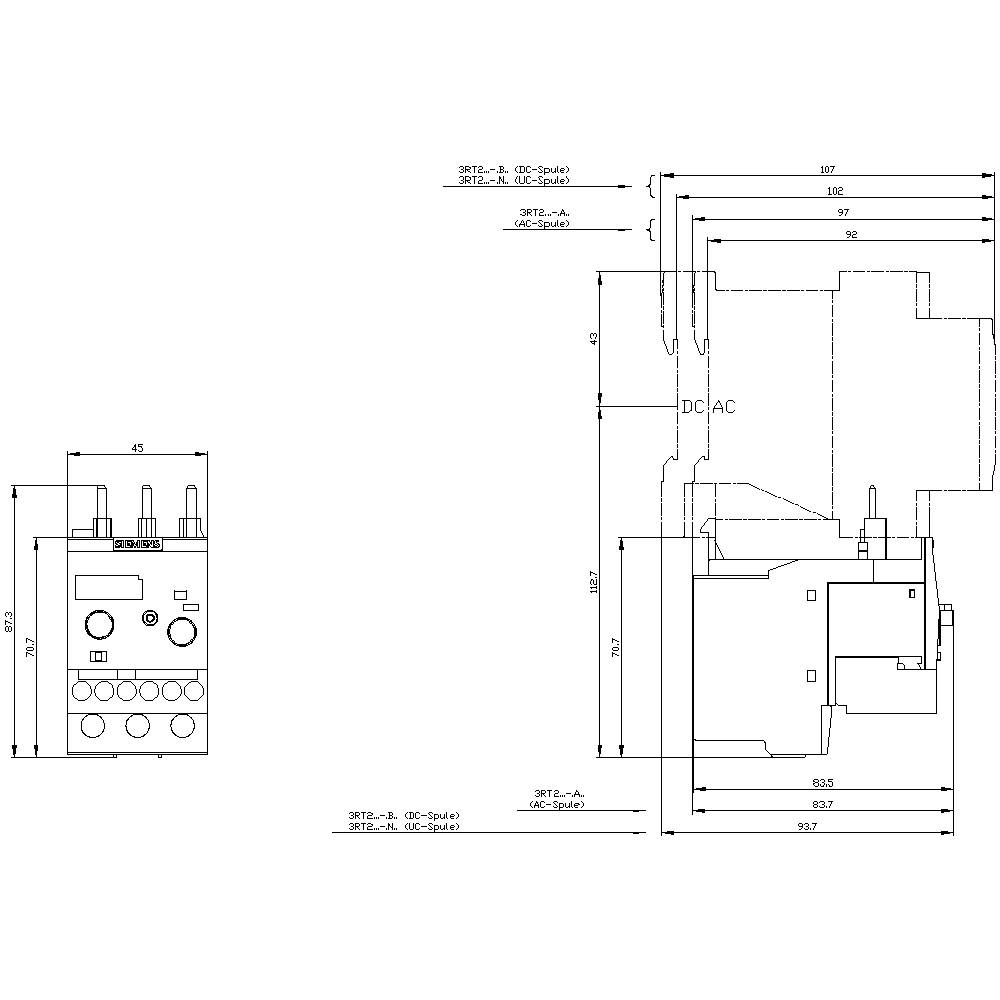

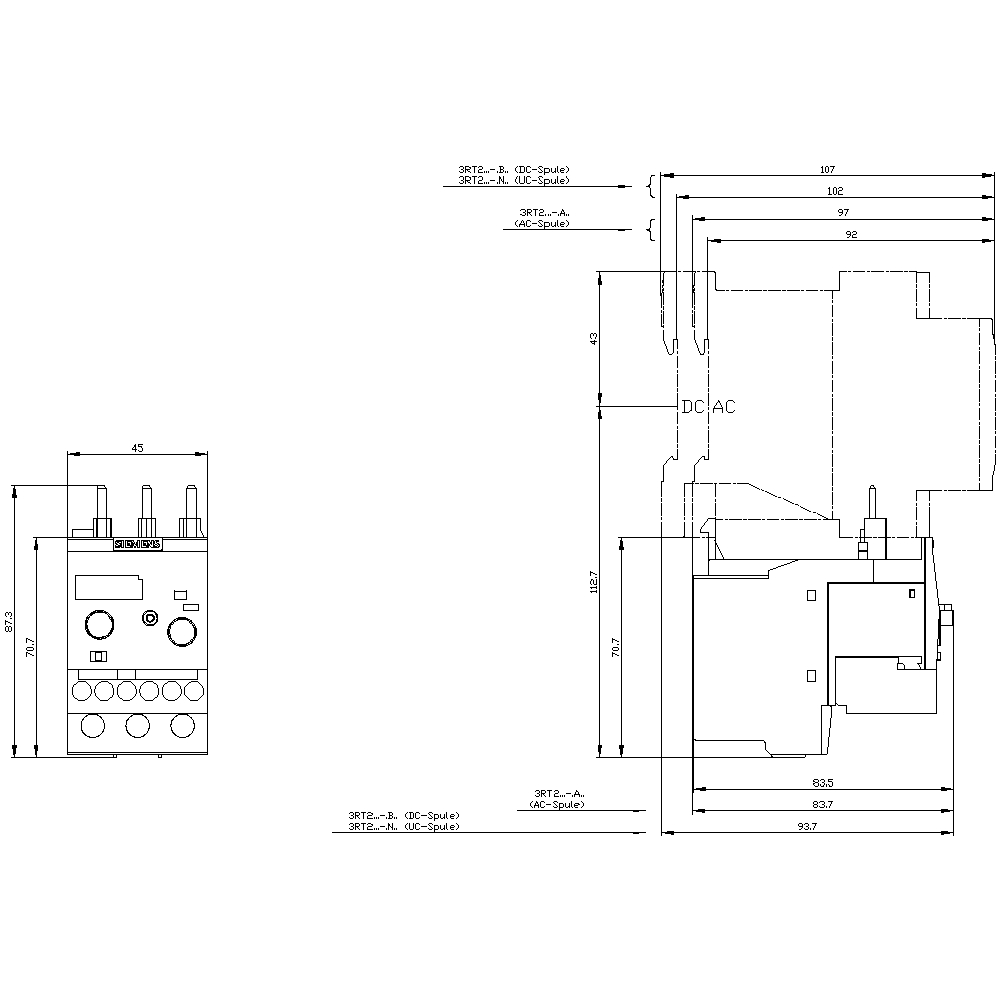

Technische Zeichnung eines elektrischen Geräts mit detaillierten Maßangaben. Enthält Längen-, Breiten- und Höhenbeschriftungen.

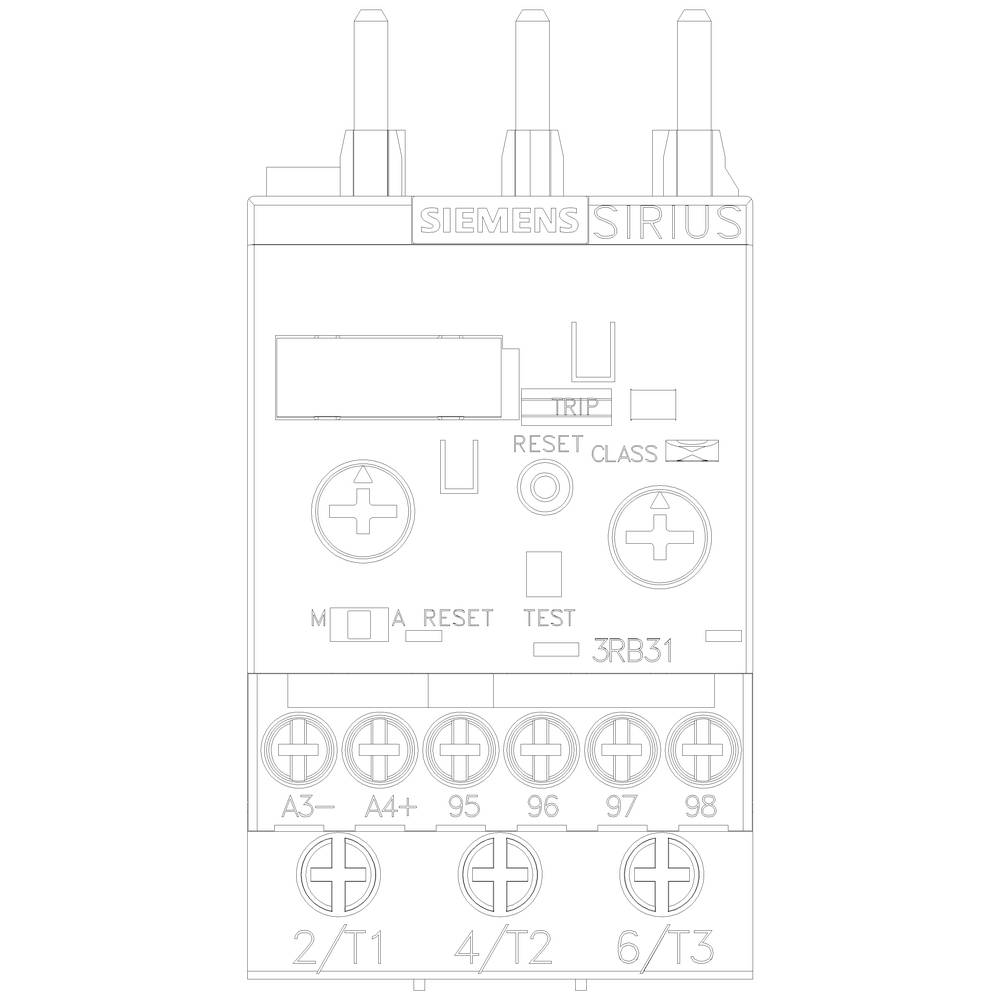

Ein Schaltgerät mit der Aufschrift 'SIEMENS SIRIUS'. Mehrere Anschlüsse und Aufschriften wie 'RESET', 'TEST', und 'TRIP'.

1/6

Abbildung ähnlich

Produkt-Art

Überlastrelais

Funktionen

Überlast

Kontaktart

1 Schließer

1 Öffner

Typ

3RB3123-4RB0

Baugröße

Datenblatt (PDF)

Lieferung Mi., 21. Okt.

Anzahl

Stück

Gesamt (CHF 172.02 / Stück)

CHF 172.02

zzgl. MwSt.

nur CHF 18.57

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Überlastrelais 0,1-0,4A Motorschutz S0, Class 5-30, Schützanbau

Anbau,Elektronikrelais,Elektroniküberlastwächter,Maschinenschutzgerät,Motorschutz,Motorschutzrelais,Relais,Schutz,Schütz,Überlastauslöser

Technische Daten

Befestigungsart: Schützanbau
Berührungsschutz gegen elektrischen Schlag: fingersicher
Polzahl: 3
Auslöseklasse: CLASS 5E, 10E, 20E und 30E einstellbar

Produkt-Art: Überlastrelais

Typ: 3RB3123-4RB0

Baugröße: S0

Funktionen: Überlast

Besonderheiten: Auto/Hand-Umschalter

Betriebsspannung: 690 V/AC

Einstellbereich Strom (min.): 0.1 A

Einstellbereich Strom (max.): 0.4 A

Einstellbereich (Strom): 0.1 - 0.4 A

Kontaktart: 1 Schließer
1 Öffner

Anschluss: Schrauben

: IP20

Min. Temperatur: -25 °C

Max. Temperatur: +60 °C

Breite: 45 mm

Höhe: 87 mm

Tiefe: 84 mm

Abm.: (L x B x H) 84 x 45 x 87 mm

Inhalt: 1 St.

Gewicht: 0.2519 kg

AWG max.: 8

AWG min.: 16

Nennstrom: 0.4 A

Länge: 84 mm

Querschnitt flexibel (min.): 1 mm²

Querschnitt starr (min.): 1 mm²

: Einzelaufstellung

: 1

: 1

: 0

: einstellbar

: Schraubanschluss

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1743255 Überlastrelais 1 Schließer, 1 Öffner Siemens 3RB3123-4RB0 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1743255 Überlastrelais 1 Schließer, 1 Öffner Siemens 3RB3123-4RB0 1 St.

Beschreibung

Überlastrelais 0,1...0,4 A elektronisch für Motorschutz Baugröße S0, CLASS 5...30 Schützanbau Hauptstromkreis: Schraub Hilfsstromkreis: Schraub Hand-Automatik-RESET interne Erdschlusserkennung Elektronisches Überlastrelais SIRIUS 3RB3 zum stromabhängigen Schutz von Verbrauchern mit Normal- und Schweranlauf gegen unzulässig hohe Erwärmung infolge von Überlast, Phasenunsymmetrie oder Phasenausfall.
Dank großer Stromeinstellbereiche und unterschiedlicher Auslösecharakteristiken werden mit nur wenigen Typen ganze Baureihen von Motoren abgedeckt. Weltweite Zulassungen (z.B.IEC und UL/CSA) und Anwendungen in explosionsgefährdeten Applikationen (ATEX) sind selbstverständlich. Die Ausführung 3RB31 bietet erweiterte Funktionalitäten wie ein integriertes elektrisches Fern-Reset, Erdschlusserfassung und einiges mehr.
Lieferbar mit verschiedenen Einstellbereichen des Überlastauslösers und mit verschiedenen Auslöseklassen. Sie sind mit Schraub- oder Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss, sowie für Einzelaufstellung erhältlich.
Das Zubehör passt durchgängig für alle Baugrößen S00 bis S3.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
