Name: Überlastrelais 1 Schließer, 1 Öffner Siemens 3RB3016-1SE0 1 St.
Brand: Siemens
SKU: 1742043
Price: 93.95 CHF
Availability: BackOrder

Ein elektronisches Siemens SIRIUS Schützgerät, verwendet für das Schalten und Steuern elektrischer Lasten in Automatisierungssystemen.

'Offener Schaltschrank mit verschiedenen elektrischen Komponenten wie Schaltern, Verkabelung und Steuergeräten, sichtbar in Regalen.'

'Diagramm zeigt Komponenten eines elektrischen Schaltsystems mit Träger, Überlastrelais, Zubehör, Drehauslöser, Abdeckung und Reset-Mechanismus.'

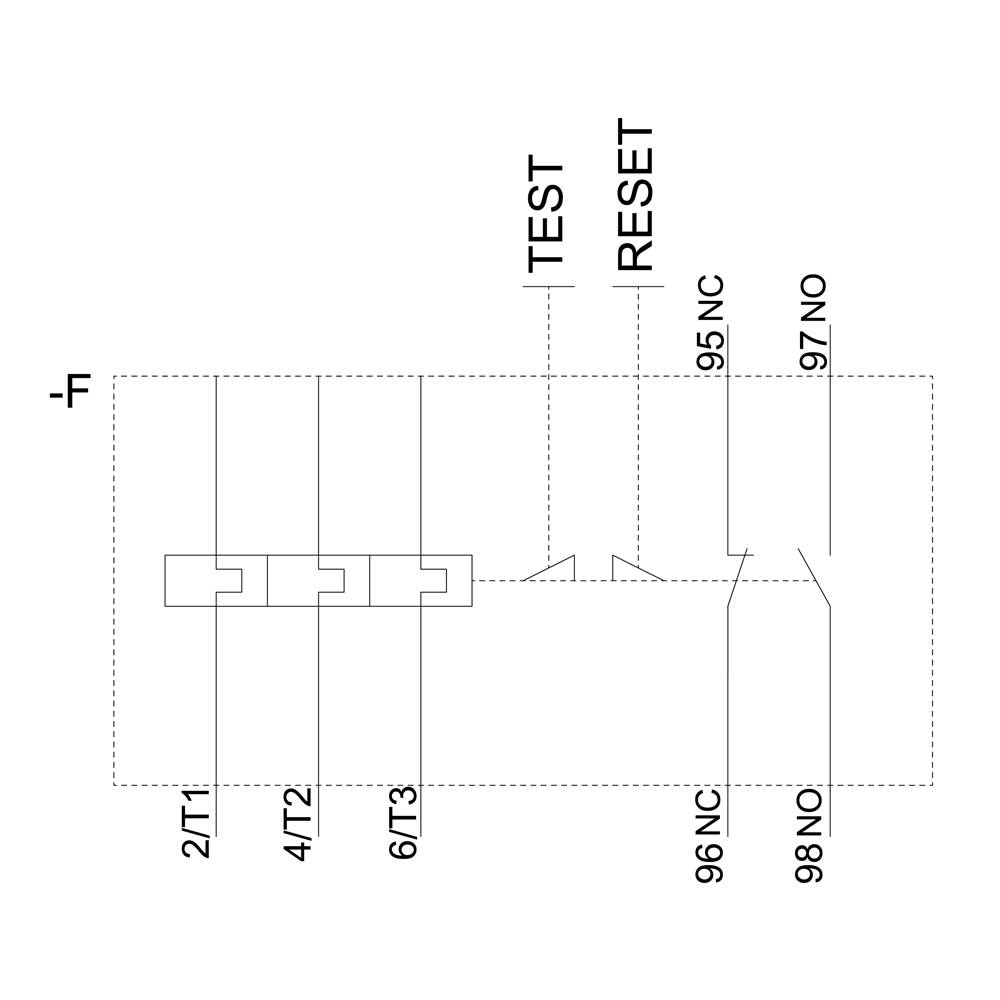

Diagramm einer elektrischen Schaltung mit den Beschriftungen 'TEST', 'RESET', und zusätzlichen Verbindungen: '2/T1', '4/T2', '6/T3', '95 NC', '96 NC', '97 NO', '98 NO'.

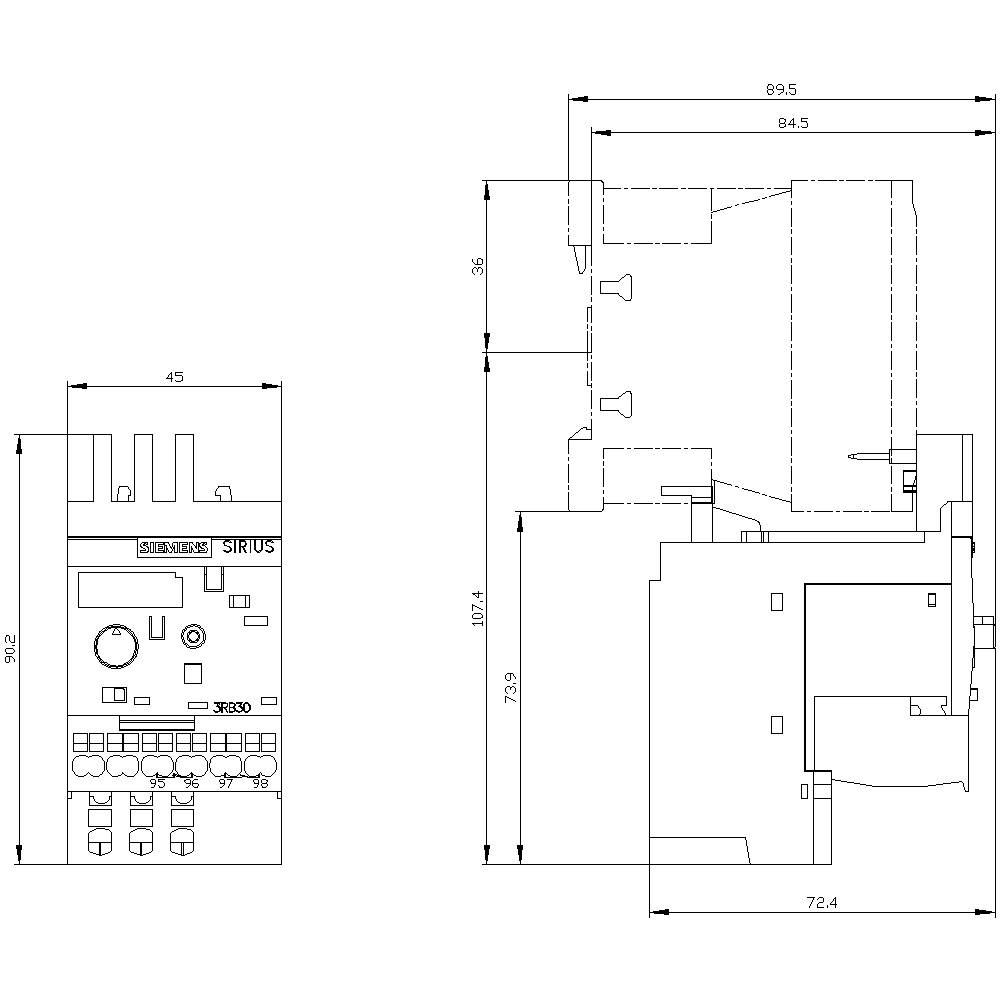

Technische Zeichnung eines elektrischen Schaltgeräts mit Front- und Seitenansicht; Maße und Details des Gehäuses angegeben.

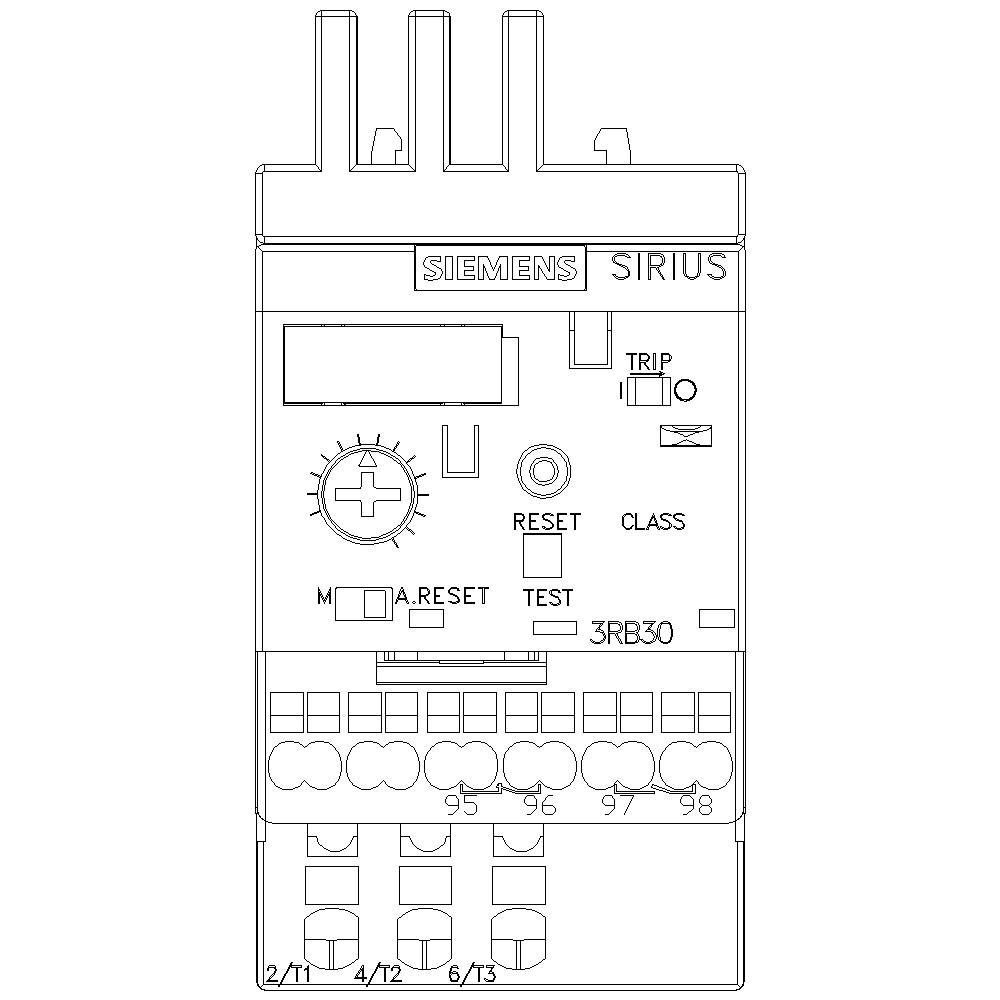

Ein Siemens SIRIUS Überlastrelais, Modell 3RB30, mit Bedienelementen für Test, Reset und manuelle Rücksetzung. Verbindungsanschlüsse unten.

1/6

Abbildung ähnlich

Produkt-Art

Überlastrelais

Funktionen

Überlast

Kontaktart

1 Schließer

1 Öffner

Typ

3RB3016-1SE0

Baugröße

S00

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Fr., 11. Dez.

Anzahl

Stück

Gesamt (CHF 93.95 / Stück)

CHF 93.95

inkl. MwSt.

nur CHF 10.00

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Überlastrelais 3-12A Motorschutz S00, Class 10, Schützanbau

Anzahl der Hilfskontakte als Schließer: 1
Auslöseklasse: CLASS 10
Höhe: 72 mm
Reset-Funktion automatisch: true
Anschlussart Hauptstromkreis: Federzuganschluss
Reset-Funktion Eingang: false
Breite: 45 mm
Einstellbarer Strombereich: A
Tiefe: 90 mm
Anzahl der Hilfskontakte als Wechsler: 0

Technische Daten

Befestigungsart: Schützanbau
Berührungsschutz gegen elektrischen Schlag: fingersicher
Polzahl: 3
Auslöseklasse: CLASS 10E

Produkt-Art: Überlastrelais

Typ: 3RB3016-1SE0

Baugröße: S00

Funktionen: Überlast

Besonderheiten: Auto/Hand-Umschalter

Betriebsspannung: 690 V/AC

Einstellbereich Strom (min.): 3 A

Einstellbereich Strom (max.): 12 A

Einstellbereich (Strom): 3 - 12 A

Kontaktart: 1 Schließer
1 Öffner

Anschluss: Federzuganschluss

: IP20

Min. Temperatur: -25 °C

Max. Temperatur: +60 °C

Breite: 45 mm

Höhe: 72 mm

Abm.: (L x B x H) 90 x 45 x 72 mm

Inhalt: 1 St.

AWG max.: 12

AWG min.: 20

Nennstrom: 12 A

Länge: 90 mm

Querschnitt flexibel (min.): 0.5 mm²

Querschnitt starr (min.): 0.5 mm²

: Einzelaufstellung

: 1

: 1

: 0

: CLASS 10

: Federzuganschluss

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1742043 Überlastrelais 1 Schließer, 1 Öffner Siemens 3RB3016-1SE0 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1742043 Überlastrelais 1 Schließer, 1 Öffner Siemens 3RB3016-1SE0 1 St.

Beschreibung

Überlastrelais 3...12 A elektronisch für Motorschutz Baugröße S00, CLASS 10E Schützanbau Hauptstromkreis: Federzugklemme Hilfsstromkreis: Federzugklemme Hand-Automatik-RESET Elektronisches Überlastrelais SIRIUS 3RB3 zum stromabhängigen Schutz von Verbrauchern mit Normal- und Schweranlauf gegen unzulässig hohe Erwärmung infolge von Überlast, Phasenunsymmetrie oder Phasenausfall.
Dank großer Stromeinstellbereiche und unterschiedlicher Auslösecharakteristiken werden mit nur wenigen Typen ganze Baureihen von Motoren abgedeckt. Weltweite Zulassungen (z.B.IEC und UL/CSA) und Anwendungen in explosionsgefährdeten Applikationen (ATEX) sind selbstverständlich.
Lieferbar mit verschiedenen Einstellbereichen des Überlastauslösers und mit verschiedenen Auslöseklassen. Sie sind mit Schraub- oder Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss, sowie für Einzelaufstellung erhältlich.
Das Zubehör passt durchgängig für alle Baugrößen S00 bis S3.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.

Lieferumfang

Geliefert wird: Siemens Dig.Industr. Überlastrelais 3-12A S00 Class 10 3RB3016-1SE0, Verpackungseinheit: 1 Stk., EAN: 4011209748842
