Name: Überlastrelais 1 Schließer, 1 Öffner Siemens 3RB2066-1GC2 1 St.
Brand: Siemens
SKU: 1742009
Price: 301.95 CHF
Availability: BackOrder

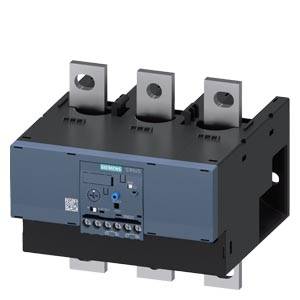

Ein dreipoliger Leistungsschalter mit grau-blauem Gehäuse, silbernen Anschlüssen und einem digitalen Kontrollpanel an der Vorderseite.

Ein geöffneter Schaltschrank zeigt verschiedene Leitungen, Sicherungen und Schaltungen zur Steuerung von elektrischen Systemen.

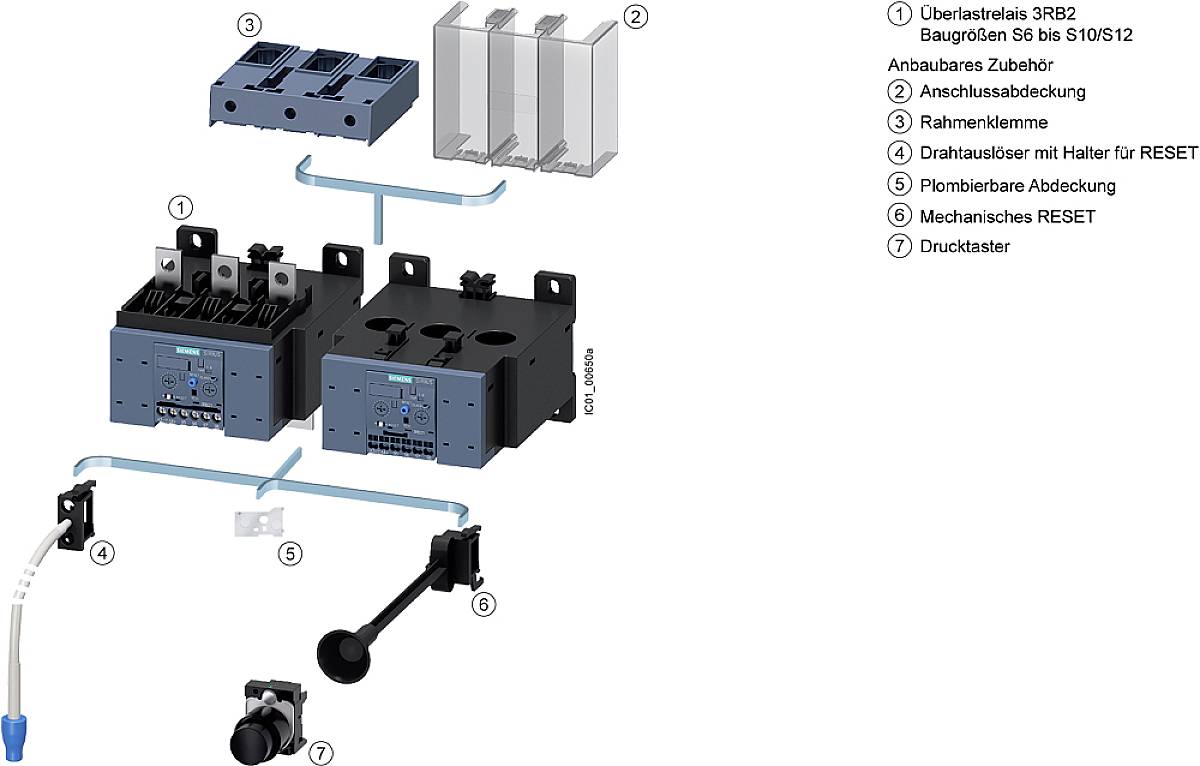

'Grafik von Anbau- und Anschlusszubehör für Überlastrelais 3RB2, zeigt verschiedene Komponenten und deren Beschriftung.'

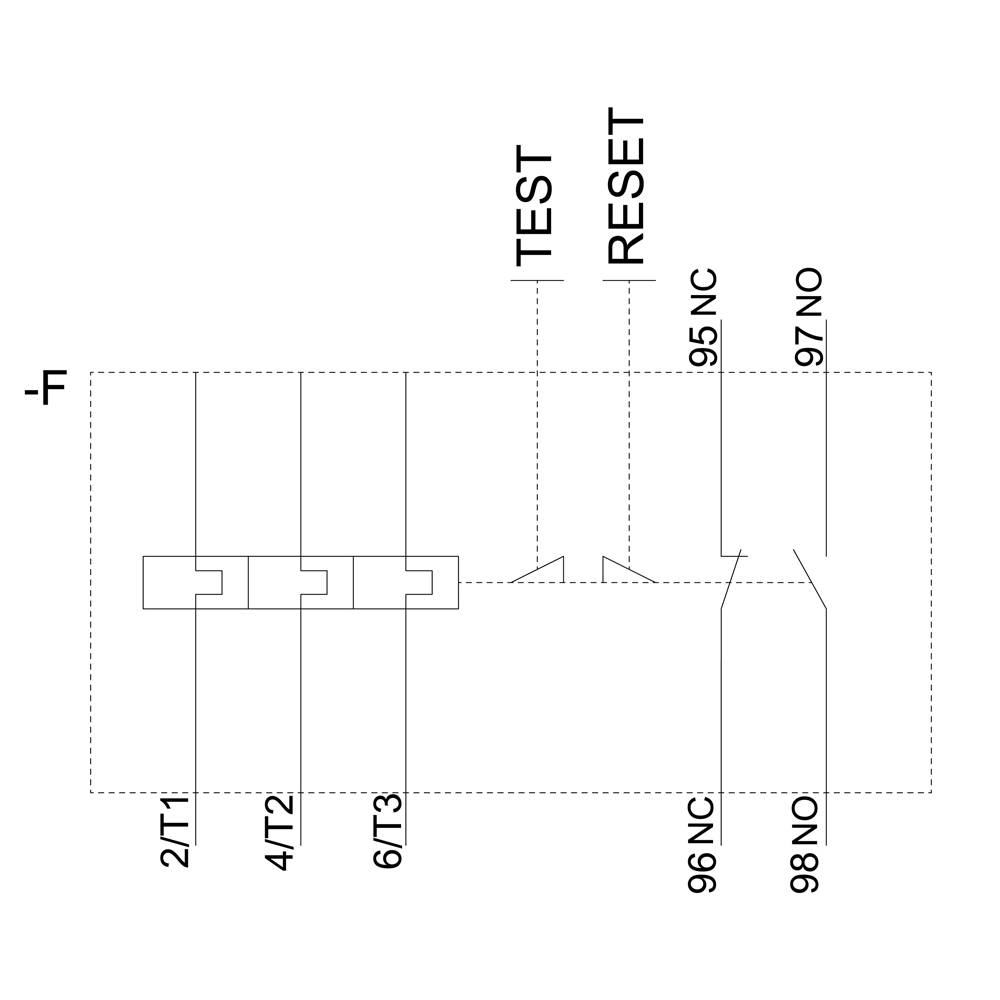

Schaltplan zeigt Test- und Reset-Schalter, verbunden mit Nummernmarkierungen: 2/T1, 4/T2, 6/T3, 95 NC, 96 NC, 97 NO, 98 NO.

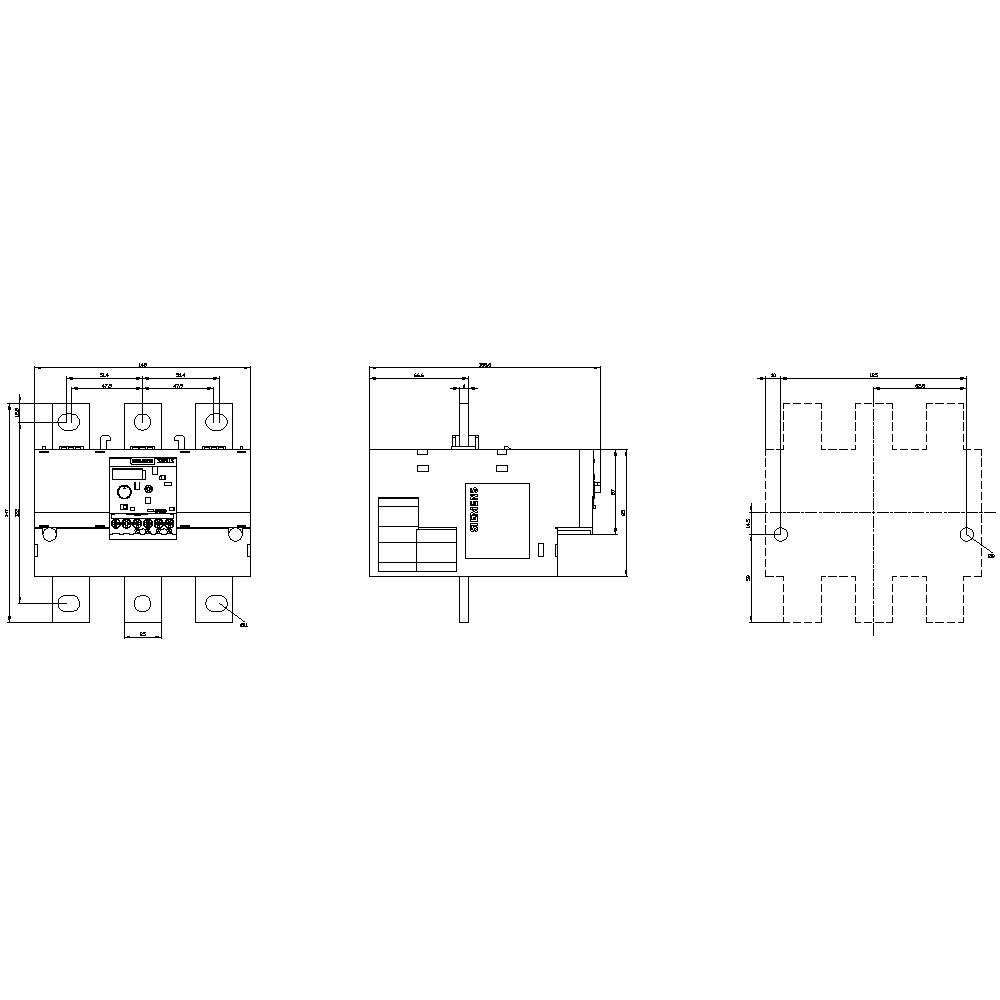

Technische Zeichnung einer elektrischen Steuereinheit mit Vorder-, Seiten- und Draufsicht; enthält Maße und Anschlussdetails.

1/5

Abbildung ähnlich

Produkt-Art

Überlastrelais

Funktionen

Überlast

Kontaktart

1 Schließer

1 Öffner

Typ

3RB2066-1GC2

Baugröße

S12

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Fr., 11. Dez.

Anzahl

Stück

Gesamt (CHF 301.95 / Stück)

CHF 301.95

inkl. MwSt.

Kostenfreier Versand

nur CHF 40.00

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Überlastrelais, 55-250A, Motorschutz, S10/S12, CLASS 10, Hand-Automatik-RESET

Anzahl der Hilfskontakte als Schließer: 1
Auslöseklasse: CLASS 10
Höhe: 119 mm
Reset-Funktion automatisch: true
Anschlussart Hauptstromkreis: sonstige
Reset-Funktion Eingang: false
Breite: 120 mm
Einstellbarer Strombereich: 55 A
Tiefe: 155 mm
Anzahl der Hilfskontakte als Wechsler: 0

Technische Daten

Befestigungsart: Schützanbau/Einzelaufstellung
Berührungsschutz gegen elektrischen Schlag: mit Klemmenabdeckungen fingersicher bei senkrechter Berührung von vorn
Polzahl: 3
Auslöseklasse: CLASS 10E

Produkt-Art: Überlastrelais

Typ: 3RB2066-1GC2

Baugröße: S12

Funktionen: Überlast

Besonderheiten: Auto/Hand-Umschalter

Betriebsspannung: 1000 V/AC

Einstellbereich Strom (min.): 55 A

Einstellbereich Strom (max.): 250 A

Einstellbereich (Strom): 55 - 250 A

Kontaktart: 1 Schließer
1 Öffner

Anschluss: Schienenanschluss

: IP20

Min. Temperatur: -25 °C

Max. Temperatur: +60 °C

Breite: 120 mm

Höhe: 119 mm

Abm.: (L x B x H) 155 x 120 x 119 mm

Inhalt: 1 St.

AWG max.: 16

AWG min.: 24

Nennstrom: 250 A

Länge: 155 mm

: Einzelaufstellung

: 1

: 1

: 0

: CLASS 10

: sonstige

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1742009 Überlastrelais 1 Schließer, 1 Öffner Siemens 3RB2066-1GC2 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1742009 Überlastrelais 1 Schließer, 1 Öffner Siemens 3RB2066-1GC2 1 St.

Beschreibung

Überlastrelais 55...250 A für Motorschutz Baugröße S10/S12, CLASS 10E Schützanbau/Einzelaufstellung Hauptstromkreis:Schienenanschl. Hilfsstromkreis: Schraubanschl. Hand-Automatik-RESET Elektronisches Überlastrelais SIRIUS 3RB2 zum stromabhängigen Schutz von Verbrauchern mit Normal- und Schweranlauf gegen unzulässig hohe Erwärmung infolge von Überlast, Phasenunsymmetrie oder Phasenausfall.
Dank großer Stromeinstellbereiche und unterschiedlicher Auslösecharakteristiken werden mit nur wenigen Typen ganze Baureihen von Motoren abgedeckt. Weltweite Zulassungen (z.B.IEC und UL/CSA) und Anwendungen in explosionsgefährdeten Applikationen (ATEX) sind selbstverständlich.
Lieferbar mit verschiedenen Einstellbereichen des Überlastauslösers und mit verschiedenen Auslöseklassen. Sie sind mit Schraub- oder Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss, sowie für Einzelaufstellung erhältlich.
Das Zubehör passt durchgängig für alle Baugrößen S6 bis S12.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.

Lieferumfang

Geliefert wird: Siemens Dig.Industr. Überlastrelais 50-250A 3RB2066-1GC2, Verpackungseinheit: 1 Stk., EAN: 4011209638389

Hinweise

Auftragsbezogene Fertigung
Bitte beachten Sie, dass es sich bei diesem Produkt um eine Sonderbestellung handelt und eine Rückgabe des Produktes gemäß unseren AGB ausgeschlossen ist. Es besteht kein Widerrufsrecht (im Privatkundenbereich) bzw. kein freiwilliges Rückgaberecht (im Geschäftskundenbereich) für diesen Artikel.
