Übergabemodul Phoenix Contact 2904271 VIP-3/PT/HD62SUB/M Inhalt: 1 St.

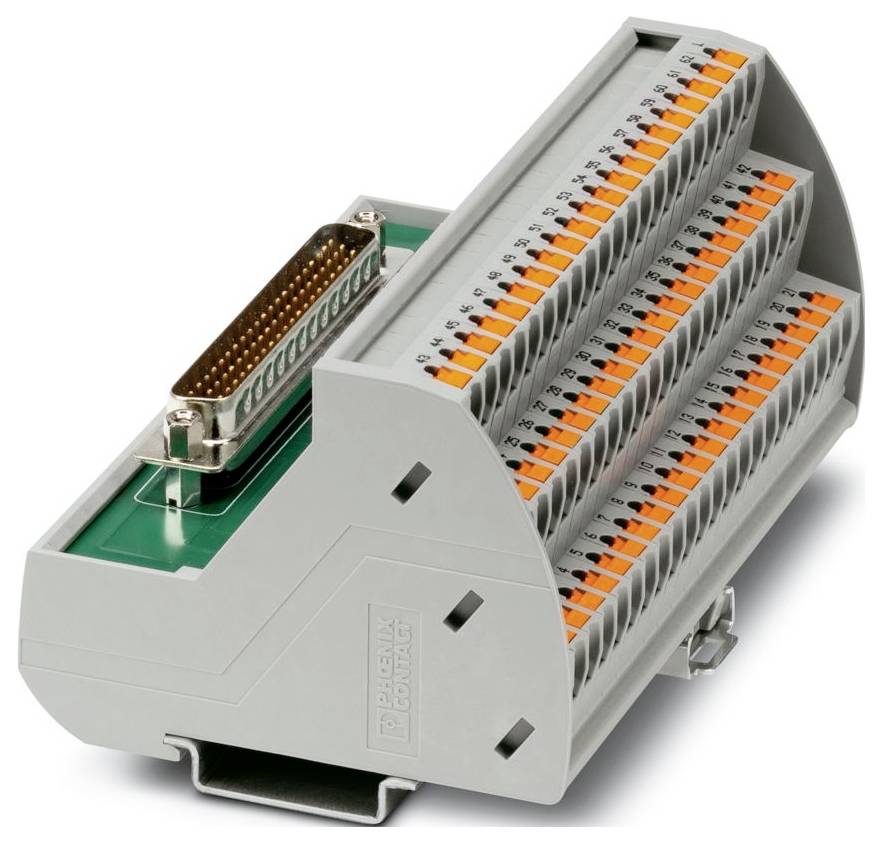

Phoenix Contact modulare Reihenklemme mit mehreren Anschlusspunkten und orangefarbenen Hebeln, konzipiert für die elektrische Verdrahtung und Schaltungsaufbau.
Abbildung ähnlich
Produkt-Art
Übergabemodul
Gesamtpolzahl
62
Anschluss
D-Sub-Stiftleiste
Push-In-Federkraftanschluss
Befestigungs-Art
Tragschienenmontage
AWG
24 - 12
Datenblatt (PDF)
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Lieferung Mo., 15. März 2027
Anzahl
Gesamt (CHF 119.95 / Stück)
CHF 169.95
-29 %
CHF 119.95
steuerfreie IGL inkl. MwSt.
zzgl. CHF 0.00
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
ohne weitere Versandkosten
Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

  • Produktfamilie: VARIOFACE Professional
  • Polzahl: 63
  • Nennspannung UN: 25 V AC;60 V DC
  • Anschlussart: Push-in-Anschluss
  • Schraubengewinde: UNC 4-40
  • Leiterquerschnitt flexibel: 0,14 mm² ... 2,5 mm²
  • Leiterquerschnitt starr: 0,14 mm² ... 2,5 mm²
  • Leiterquerschnitt AWG: 24 ... 12
  • Breite: 113 mm
  • Höhe: 75,8 mm
  • Tiefe: 63 mm
  • Farbe: grau (RAL 7042)
  • Brennbarkeitsklasse nach UL 94: V0
  • Umgebungsbedingungen: Umgebungsbedingungen
  • Umgebungstemperatur (Betrieb): -20 °C ... 50 °C
  • Umgebungstemperatur (Lagerung/Transport): -20 °C ... 70 °C
  • Normen/Bestimmungen: EN 50178
  • Montageart: Tragschienenmontage
  • Isolationseigenschaften: Isolationseigenschaften
  • Überspannungskategorie: II
  • Verschmutzungsgrad: 2
  • Abisolierlänge: 8 mm
  • Einbaulage: beliebig
  • Hinweis zum Betrieb: Für den bestimmungsgemäßen Gebrauch sind die Vorgaben der Installationsrichtlinie (siehe Downloads) einzuhalten. Bei Anwendungen oder Einsatz mit Fremdprodukten, müssen zusätzlich die Vorgaben, Sicherheits- und Warnhinweise des jeweiligen Fremdherstellers erfüllt werden.
  • Anschluss gemäß Norm: IEC / EN
  • Artikelabmessungen: Artikelabmessungen
  • Statusanzeige: nein
  • Bemessungsstoßspannung: 1,2 kV
  • Statusanzeige vorhanden: nein
  • Anzahl der Anschlüsse: 1
  • Isolierstofftyp Gehäuse: Polyamid PA unverstärkt
  • Max. Strombelastbarkeit je Zweig: 1 A
  • Anschluss 1 (Steuerungsebene): Anschluss 1 (Steuerungsebene)
  • Anschluss 2 (Feldebene): Anschluss 2 (Feldebene)
Produkt-Art

Übergabemodul

Gesamtpolzahl

62

Anschluss

D-Sub-Stiftleiste

Push-In-Federkraftanschluss

Befestigungs-Art

Tragschienenmontage

24 - 12

Abm.

(L x B x H) 63 x 113 x 75.8 mm

Inhalt

1 St.

Polzahl

62

Breite

113 mm

Höhe

75.8 mm

Länge

63 mm

Querschnitt flexibel (max.)

2.5 mm²

Querschnitt starr (max.)

2.5 mm²

Querschnitt flexibel (min.)

0.14 mm²

Querschnitt starr (min.)

0.14 mm²

Tiefe

63 mm

Bemessungsstrom

1 A

Bemessungsspannung

25 V

UKCA

Ja

Dokumente & Downloads

Datenblatt

Datenblatt 3579847 Übergabemodul Phoenix Contact 2904271 VIP-3/PT/HD62SUB/M Inhalt: 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3579847 Übergabemodul Phoenix Contact 2904271 VIP-3/PT/HD62SUB/M Inhalt: 1 St.

Beschreibung

VARIOFACE-Modul, mit Push-in-Anschluss und High-Density-D-SUB-Miniatur-Stiftleiste, zur Montage auf NS 35-Tragschienen, Polzahl: 62

Lieferumfang

  • Geliefert wird: Phoenix Contact Übergabemodul VIP-3/PT/HD62SUB/M, Verpackungseinheit: 1 Stk., EAN: 4046356814805
