Übergabemodul Phoenix Contact 2903058 DFLK-D50 SUB/M/FKCT Inhalt: 1 St.

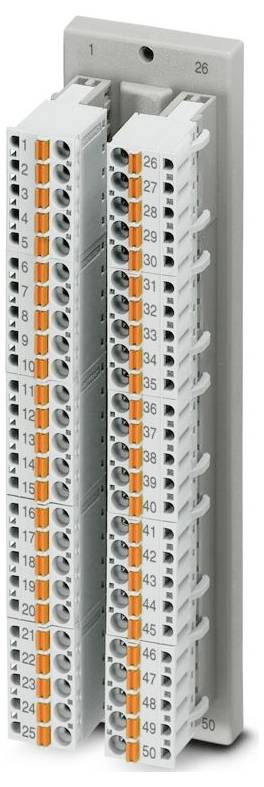

Übergabemodul Phoenix Contact 2903058 DFLK-D50 SUB/M/FKCT Inhalt: 1 St.-0
Abbildung ähnlich
Produkt-Art
Übergabemodul
Gesamtpolzahl
50
Anschluss
D-Sub-Stiftleiste
Push-In-Federkraftanschluss
Befestigungs-Art
Hinterwandmontage
AWG
24 - 12
Datenblatt (PDF)
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Lieferung Mi., 30. Dez.
Anzahl
Gesamt (CHF 133.95 / Stück)
CHF 189.95
-29 %
CHF 133.95
steuerfreie IGL inkl. MwSt.
zzgl. CHF 9.95
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
ohne weitere Versandkosten
Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

  • Produktfamilie: VARIOFACE
  • Polzahl: 52
  • Anschlussart: Push-in-Federanschluss
  • Schraubengewinde: UNC 4-40
  • Leiterquerschnitt flexibel: 0,2 mm² ... 2,5 mm²;0,25 mm² ... 2,5 mm² (Aderendhülse ohne Kunststoffhülse);0,25 mm² ... 2,5 mm² (Aderendhülse mit Kunststoffhülse)
  • Leiterquerschnitt starr: 0,2 mm² ... 2,5 mm²
  • Leiterquerschnitt AWG: 24 ... 12
  • Breite: 38 mm
  • Höhe: 143,4 mm
  • Tiefe: 46 mm
  • Farbe: grau (RAL 7042)
  • Umgebungsbedingungen: Umgebungsbedingungen
  • Umgebungstemperatur (Betrieb): -20 °C ... 50 °C
  • Umgebungstemperatur (Lagerung/Transport): -20 °C ... 70 °C
  • Höhenlage: ≤ 2000 m
  • Normen/Bestimmungen: EN IEC 60664-1
  • Montageart: Hinterwandmontage
  • Überspannungskategorie: II
  • Verschmutzungsgrad: 2
  • Abisolierlänge: 10 mm
  • Luft- und Kriechstrecken: Luft- und Kriechstrecken
  • Einbaulage: beliebig
  • Hinweis zum Betrieb: Für den bestimmungsgemäßen Gebrauch sind die Vorgaben der Installationsrichtlinie (siehe Downloads) einzuhalten. Bei Anwendungen oder Einsatz mit Fremdprodukten, müssen zusätzlich die Vorgaben, Sicherheits- und Warnhinweise des jeweiligen Fremdherstellers erfüllt werden.
  • Rastermaß: 5 mm
  • Anschluss gemäß Norm: IEC 60807-2
  • Zertifikat: UKCA-konform
  • Artikelabmessungen: Artikelabmessungen
  • Isolierung: Funktionsisolierung
  • UKCA: UKCA
  • Bemessungsisolationsspannung: 125 V
  • Bemessungsstoßspannung: 1,2 kV (1,2 / 50 μs)
  • Schutzart (Einbauort): ≥ IP54
  • Leiterquerschnitt flexibel (2 Leiter gleichen Querschnitts): 0,5 mm² ... 1,5 mm² (TWIN-Aderendhülse mit Kunststoffhülse)
  • Statusanzeige vorhanden: nein
  • Anzahl der Anschlüsse: 1
  • Isolationseigenschaften: Luft- und Kriechstrecken: Isolationseigenschaften: Luft- und Kriechstrecken
  • Isolierstofftyp Gehäuse: Polyamid PA unverstärkt
  • Steckzyklen: > 500
  • Betriebsspannung (AC): ≤ 30 V AC
  • Betriebsspannung (DC): ≤ 60 V DC
  • Strom (je Zweig): ≤ 2,5 A
  • Strom (Summenstrom): ≤ 50 A (50 °C)
  • Anschluss 1 (Steuerungsebene): Anschluss 1 (Steuerungsebene)
  • Anschluss 2 (Feldebene): Anschluss 2 (Feldebene)
  • Schutzart (Modul): IP20
Produkt-Art

Übergabemodul

Gesamtpolzahl

50

Anschluss

D-Sub-Stiftleiste

Push-In-Federkraftanschluss

Befestigungs-Art

Hinterwandmontage

24 - 12

Abm.

(L x B x H) 46 x 38 x 143.4 mm

Inhalt

1 St.

Polzahl

50

Breite

38 mm

Höhe

143.4 mm

Länge

46 mm

Querschnitt flexibel (max.)

2.5 mm²

Querschnitt starr (max.)

2.5 mm²

Querschnitt flexibel (min.)

0.2 mm²

Querschnitt starr (min.)

0.2 mm²

Tiefe

46 mm

Bemessungsstrom

2.5 A

Bemessungsspannung

30 V

UKCA

Ja

Dokumente & Downloads

Datenblatt

Datenblatt 3579674 Übergabemodul Phoenix Contact 2903058 DFLK-D50 SUB/M/FKCT Inhalt: 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3579674 Übergabemodul Phoenix Contact 2903058 DFLK-D50 SUB/M/FKCT Inhalt: 1 St.

Beschreibung

VARIOFACE-Durchführungsmodul, Anschluss 1: D-SUB-Stiftleiste 1x 50-polig, Anschluss 2: Push-in-Federanschluss 52-polig

Lieferumfang

  • Geliefert wird: Phoenix Contact Übergabemodul DFLK-D50 SUB/M/FKCT, Verpackungseinheit: 1 Stk., EAN: 4046356709446
