Name: Telegärtner 100017277 Verbindungsleitung M12 x 1 Stecker 0.5 m Polzahl Sensoren: 4 1 St.
Brand: Telegärtner
SKU: 3737186
Availability: InStock

Plattform für alles Technische
3'500+ Top-Marken
Gratisversand ab CHF 200.–
Einfache Rücksendung

Conrad

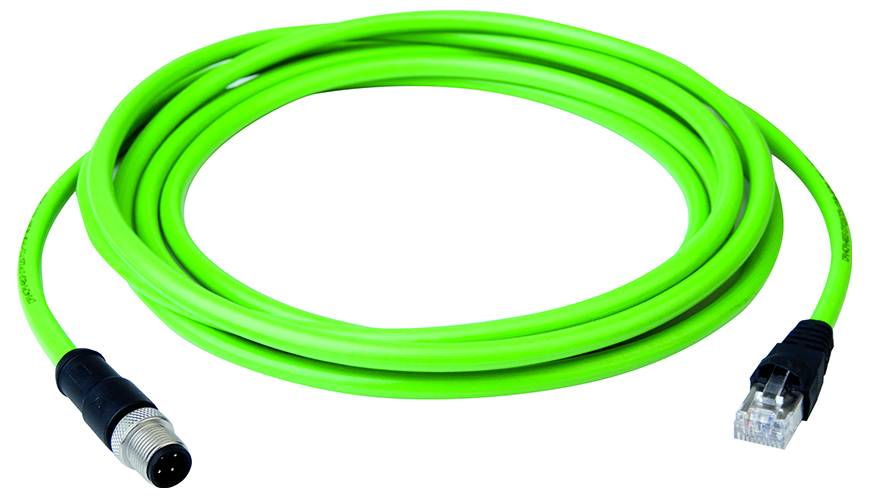

Grünes Ethernet-Kabel mit einem runden Stecker und einem RJ45-Stecker

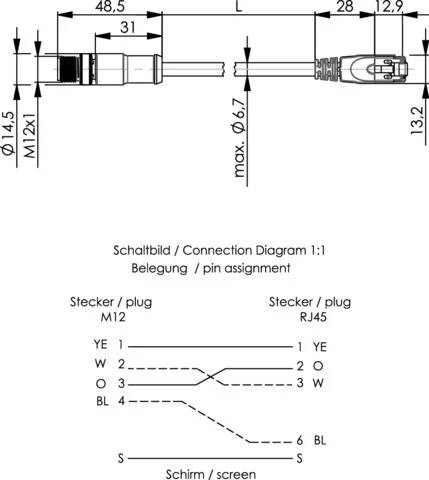

Technische Zeichnung eines M12-zu-RJ45-Stecker-Kabels, mit Abmessungen und einem Verbindungsschema mit Stiftbelegung und Drahtfarben.

1/2

Abbildung ähnlich

Produkt-Art

Verbindungsleitung

Bauform

Stecker

Stecker-Norm

RJ45

Anschlussseite A

M12

Anschlussseite B

RJ45 Stecker

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Fr., 30. Okt.

5 Stück

Anzahl

Stück

Gesamt (CHF 35.95 / Stück)

CHF 37.95

-5 %

CHF 35.95

inkl. MwSt.

Nur noch 5 Stück verfügbar

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

STX M12x1-RJ45 VL D-kod. Cat.5, CP02CP04BSFUTP2207C5-1PUR-A0050

Schutzart (IP): IP67, Verbindungskabel, Stecker, 500 mm, grün

Technische Daten

Schutzart (IP): IP67Art der konfektionierten Leitung: VerbindungskabelAusführung Seite 1: SteckerAusführung Seite 2: SteckerGesamtlänge: 500 mmMantel-Farbe: grünVerpackungseinheit: 1 StückMaße (cm): 185 × 170 × 20Bruttogewicht: 0,056 kg, Nettogewicht: 0,052 kgECLASS 7: Konfektionierte Leitung für steckbare Gebäudeinstallation (27440604)

Typ: 100017277

Produkt-Art: Verbindungsleitung

Bauform: Stecker

Stecker-Norm: RJ45

Anschlussseite A: M12

Anschlussseite B: RJ45 Stecker

Polzahl: 4

Kabellänge: 0.5 m

Mantelmaterial: PUR

Anschluss: M12 Stecker

Herstellerfarbe: Grün

Gewinde-Typ Anschlussseite: M12 x 1

Gewinde-Typ Kabelanschluss und Montage: M12 x 1

Kodierung: D

: IP67

Besonderheiten: D Codiert

Herst.-Teilenr.: 100017277

Inhalt: 1 St.

RoHS-konform: Ja

UKCA: nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 3737186 Telegärtner 100017277 Verbindungsleitung M12 x 1 Stecker 0.5 m Polzahl Sensoren: 4 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3737186 Telegärtner 100017277 Verbindungsleitung M12 x 1 Stecker 0.5 m Polzahl Sensoren: 4 1 St.

Beschreibung

Mit der M12x1 Steckverbinderserie können Applikationen wie Sicherheits- bzw. Videoüberwachung (CCTV), Fahrgastinformationssysteme (PIS), Produktionsanlagen bzw. Fertigungsüberwachung mit hochauflösenden Kameras realisiert werden. Anwender können an der sehr schnellen Schnittstelle mit dem M12 Rundsteckverbinder zum Beispiel Röntgenapparate zur Gepäcküberprüfung an Flughäfen gekapselt und manipulationssicher anschließen. Aber auch in Schienenfahrzeugen ist der M12 ein echter Trumpf: Die steigende Datenmenge kann zuverlässig verteilt und an alle im Zug verbundenen Systeme und Geräte, zum Beispiel Kameras oder Switches, übertragen werden. Als 4-poliger, D-kodierter Kompaktsteckverbinder in Cat.5 kann der M12 von Telegärtner im PROFINET-Umfeld Datenraten bis 100 Mbit/s übertragen.

Leistungsmerkmale:
D-Kodierung nach Steckverbinder-Norm IEC 61076-2-101,
RJ45 nach Steckverbinder-Norm IEC 60603-7-51,
Fast-Ethernet gemäß IEEE 802.3,
Geeignet für 4PPoE gemäß IEEE 802.3bt,
Cat.5 gemäß ISO/IEC 11801; DIN EN 50173-1,
Schutzklasse IP67 | IP20

Brandschutzklasse: Nicht relevant
Brennendes Abtropfen: Nicht relevant
Rauchentwicklung: Nicht relevant
Säureentwicklung: Nicht relevant
Ausführung: Seite 1: M12x1 Kabelstecker D-kodiert, IP67; Seite 2: RJ45 Kabelstecker IP20
Bezeichnung: STX M12x1-RJ45 VL D-kod. Cat.5
Farbe: Tülle: schwarz; Mantel: grün
Kurzbezeichnung: CP02CP04BSFUTP2207C5-1PUR-A0750
Länge: 0,5 m
