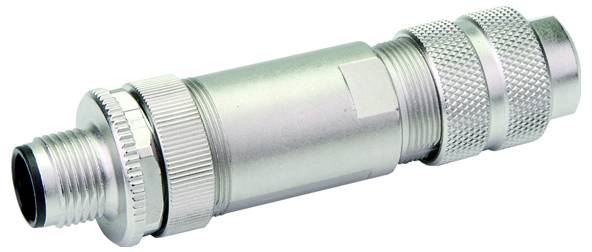

Name: Telegärtner 100007500 Sensor-/Aktor-Steckverbinder M12 x 1 Polzahl Sensoren: 4 1 St. Piece
Brand: Telegärtner
SKU: 3737098
Availability: InStock

Grünes Ethernet-Kabel mit RJ45-Steckern an beiden Enden, U-förmig gekrümmt auf weißem Hintergrund.

Technische Zeichnung einer Stecker-/Kabelkomplett-Baugruppe mit beschrifteten Abmessungen, einschließlich 48,5, 31, 76, 14,5, M12x1, max. Ø7, 17,4 und L.

1/2

Abbildung ähnlich

Produkt-Art

Sensor-/Aktor-Steckverbinder

Stecker-Norm

Profinet

Anschlussseite A

M12

Polzahl

Gewinde-Typ Anschlussseite

M12 x 1

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Sofort-Lieferung Mi., 28. Okt.

50 Stück

Anzahl

Stück

Gesamt (CHF 23.95 / Stück)

CHF 23.95

inkl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

STX M12x1 KS D-kod. Cat.5, CP4D180-3-5SCT700FA000

Stecker (Plug), sonstige, Geschirmt: ja, 5, Spezialwerkzeug notwendig: ja, Geeignet für Rundkabel: ja, Geeignet für Flachkabel: nein, Geeignet für Litzenleiter: ja, Geeignet für Massivleiter: ja, Silber

Unser Service für Sie

Technische Daten

Ausführung: Stecker (Plug) Steckverbindertyp: sonstige Geschirmt: ja Kategorie: 5 Anschlussart: sonstige Spezialwerkzeug notwendig: ja Geeignet für Rundkabel: ja Geeignet für Flachkabel: nein Geeignet für Litzenleiter: ja Geeignet für Massivleiter: ja Farbe: Silber Verpackungseinheit: 1 Stück Maße (cm): 165 × 140 × 20 Bruttogewicht: 0,049 kg, Nettogewicht: 0,049 kg ECLASS 7: Steckverbinder (nicht spezifiziert) (27440390)

Verpackungsart: Piece

Typ: 100007500

Produkt-Art: Sensor-/Aktor-Steckverbinder

Stecker-Norm: Profinet

Anschlussseite A: M12

Polzahl: 4

Anschluss: Schraubklemme

Gewinde-Typ Anschlussseite: M12 x 1

Gewinde-Typ Kabelanschluss und Montage: M12 x 1

Kodierung: D

Besonderheiten: geschirmt

Verschlussart: Schraub

Herst.-Teilenr.: 100007500

Inhalt: 1 St.

RoHS-konform: Ja

UKCA: nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 3737098 Telegärtner 100007500 Sensor-/Aktor-Steckverbinder M12 x 1 Polzahl Sensoren: 4 1 St. Piece

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3737098 Telegärtner 100007500 Sensor-/Aktor-Steckverbinder M12 x 1 Polzahl Sensoren: 4 1 St. Piece

Beschreibung

Mit der M12x1 Steckverbinderserie können Applikationen wie Sicherheits- bzw. Videoüberwachung (CCTV), Fahrgastinformationssysteme (PIS), Produktionsanlagen bzw. Fertigungsüberwachung mit hochauflösenden Kameras realisiert werden. Anwender können an der sehr schnellen Schnittstelle mit dem M12 Rundsteckverbinder zum Beispiel Röntgenapparate zur Gepäcküberprüfung an Flughäfen gekapselt und manipulationssicher anschließen. Aber auch in Schienenfahrzeugen ist der M12 ein echter Trumpf: Die steigende Datenmenge kann zuverlässig verteilt und an alle im Zug verbundenen Systeme und Geräte, zum Beispiel Kameras oder Switches, übertragen werden. Als 4-poliger, D-kodierter Kompaktsteckverbinder in Cat.5 kann der M12 von Telegärtner im PROFINET-Umfeld Datenraten bis 100 Mbit/s übertragen.

Leistungsmerkmale:
D-Kodierung nach Steckverbinder-Norm IEC 61076-2-101,
Fast-Ethernet gemäß IEEE 802.3,
Geeignet für 4PPoE gemäß IEEE 802.3bt,
Cat.5 gemäß ISO/IEC 11801; DIN EN 50173-1,
Mehrfache Schirmkontaktierung,
Anschluss ohne Spezialwerkzeug,
Für unterschiedliche Kabelausführungen geeignet,
Schutzklasse IP67

Brandschutzklasse: Nicht relevant
Brennendes Abtropfen: Nicht relevant
Rauchentwicklung: Nicht relevant
Säureentwicklung: Nicht relevant
Ausführung: 4-polig, D-kodiert, gerade, Steckerset, 360° Schirmung, Schraubklemmanschluss, feldkonfektionierbar
Bezeichnung: STX M12x1 KS D-kod. Cat.5
Kurzbezeichnung: CP4D180-3-5SCT700FA000
