Teledyne LeCroy Probe Differential-Tastkopf-Set 100 MHz 7000 V
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Anzahl
Gesamt (CHF 3’653.98 / Stück)
CHF 3’653.98
zzgl. MwSt.
Kostenfreier Versand
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
Teledyne LeCroy 7kV, 100 MHz, 2.5 pF,40 M, Rise Time 3.5 ns, High Voltage Differential Probe
- Bandbreite 100 MHz
Technische Daten
- Produkt-Art
Differential-Tastkopf-Set
- Bandbreite
100 MHz
- Anstiegszeit
3.5 ns
- Nennspannung
7000 V
- Eingangs-Kapazität
2.5 pF
- Eingangswiderstand
40 M Ω
- Typ
differential
Werksstandard (ohne Zertifikat)
- Gewicht
216 g
- Kabellänge
1.50 m
- Messkategorie
CAT III 1000 V
CAT I 2300 V
- Breite
28 mm
- Höhe
65 mm
- Länge
195 mm
Dokumente & Downloads
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2585983 Teledyne LeCroy Probe Differential-Tastkopf-Set 100 MHz 7000 V
Beschreibung
Die neuen Hochspannungs-Differenzialtastköpfe der Reihe T3HVD von Teledyne Test Tools sind aktive Differenzialspannungstastköpfe bis zu 100 MHz Bandbreite, Spannungen bis zu ± 7000 V (DC + Peak AC), schnelle und genaue Wellenformerfassung, einer Messgenauigkeit von ± 2 % und geringer Belastung der Testschaltung. Diese Tastköpfe können mit jedem Oszilloskop mit einem 1 MΩ BNC-Eingang verwendet werden.
Ausführung
- Wesentliche Merkmale
- Genaue und einfache Spannungsmessungen
- Bandbreite von 100 MHz
- Differentialsignaleingang von bis zu ± 7000 V (DC + Peak AC)
- Hohe differentielle Eingangsimpedanz von bis zu 40 MΩ / < 2.5 pF je nach Modell
- Kombinierte single ended und differentielle Messfähigkeit
- Verwendung mit jedem Oszilloskop mit einem 1 MΩ-Eingang und BNC-Anschluss
- Überspannungsalarm mit zwei Anzeigen
- Umschaltbare Bandbreitenbegrenzung zur Rauschreduzierung
- Anwendungen
- Leistungselektronik
- Mehrphasige Motorantriebe (Elektrofahrzeuge, etc.)
- Wechselrichter und Leistungsumwandlung
- Häusliche und industrielle Photovoltaik (PV)-Systeme Entwurf
- Allgemeine Fahrzeugelektronik
- Entwurf von Stromversorgungen
- Messung von Schwebespannungen
- Haushaltsgeräte (Waschmaschinen, Induktionskochfelder, usw.)
- Forschung und Entwicklung
- Universitäten, allgemeine Elektronik und Bildung

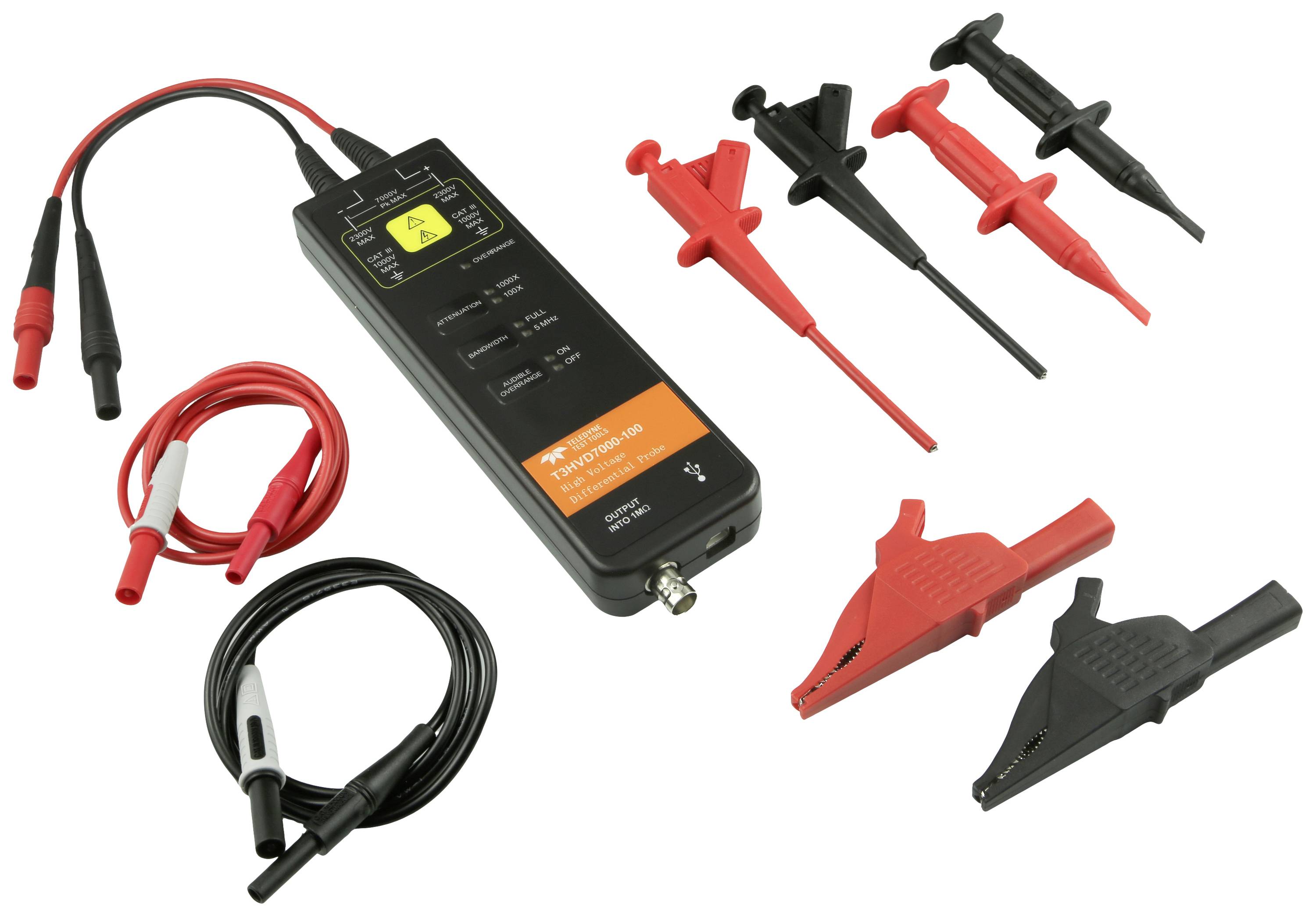

Lieferumfang
- Single Differential Probe
- 2x Krokodilklemmen
- 2x Zangenklemmen
- 2x Hakenklammern
- 2x Verlängerungskabel
- 1x BNC-Ausgangskabel
- 1x USB-Stromkabel
- 1x Wandsteckdose USB-Netzteil
- 1x Gebrauchsanweisung
- 1x Kalibrierungsbericht
