TAMS Elektronik 43-02126-01 WD-12 Weichendecoder

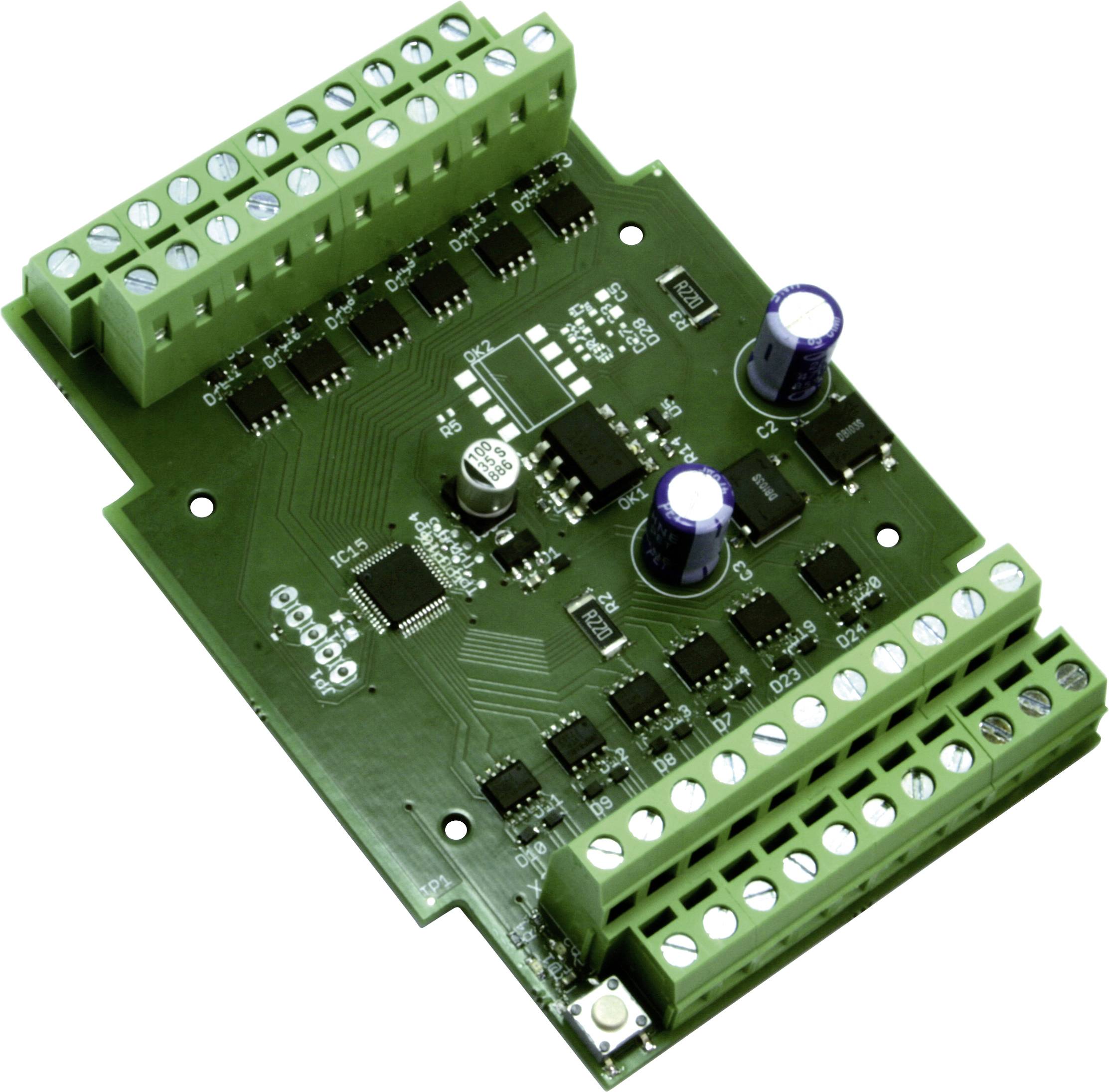

Eine grüne Leiterplatte voller elektronischer Komponenten, darunter Kondensatoren und Klemmen für Verbindungen.

Elektronikplatine mit grüner Steckverbindung, mehreren Chips und Kondensatoren, verwendet in elektronischen Schaltungen und Geräten.

Elektronikplatine mit mehreren grünen Klemmen für elektrische Anschlüsse, zahlreichen Chips und elektronischen Bauteilen auf der Oberfläche.

Eine grüne Leiterplatte mit verschiedenen elektronischen Bauteilen wie Widerständen und Kondensatoren, mehrere Anschlüsse sichtbar.

1/4

Sofort-Lieferung Di., 29. Sept.

35 Stück

Anzahl

Stück

Gesamt (CHF 46.21 / Stück)

CHF 57.52

-20 %

CHF 46.21

zzgl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

12-fach Weichendecoder WD-12

Weichen günstig, zuverlässig und komfortabel schalten!
12-fach Weichendecoder mit einstellbarer On-Time
Digitalformate: DCC und Motorola
Überlastschutz

Technische Daten

Schaltausgänge: 24 (2 x 12)
Maximaler Strom: gesamt: 2 A | pro Ausgang: 1 A

Produkt-Art: Weichendecoder

Decoder-Hersteller: Tams

Anzahl Ausgänge: 24 x

Altersklasse: ab 15 Jahre

Herst.-Teilenr.: 43-02126-01

Dokumente & Downloads

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3411626 TAMS Elektronik 43-02126-01 WD-12 Weichendecoder

Beschreibung

Zur direkten Ansteuerung von:
Weichen und Formsignalen mit Doppelspulenantrieb (Schaltstrom: max. 1 A)
Entkupplern (Schaltstrom: max. 1 A)
1- oder 2-begriffige Lichtsignale oder Weichenlaternen mit LEDs

Ansteuerung: wahlweise über
Weichenadressen: DCC: 1 – 2040 | Motorola: 1 – 1020
Oder DCC- oder MM-Lokadressen

Einstellung der Adresse: wahlweise
Mit einem Programmiertaster
Oder durch Einstellung der CV-Variablen im DCC-Format
Zuordnung der 12 Weichenausgänge / Ausgangspaare zu drei beliebigen 4-er Adressblocks

Weitere Einstellmöglichkeiten:
On-Time
Ansteuerung über Weichen- oder Lokadressen

Versorgungsspannung:
Digitalspannung aus dem Boosterkreis
Oder separater Trafo (10 – 18 V Wechselspannung) oder separates Netzteil (12 – 24 V Gleichspannung)
