Siemens Thermistor-Motorschutzrelais 24 V DC/AC 2 Wechsler 1 St. 3RN2013-2BA30 Temperaturüberwachung mit PTC
Produkt-Art
Thermistor-Motorschutzrelais
Funktionen
Temperaturüberwachung mit PTC
Kontaktart
2 Wechsler
Typ
3RN2013-2BA30
Betriebsspannung
24 V DC/AC
Datenblatt (PDF)
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Anzahl
Gesamt (CHF 175.95 / Stück)
CHF 175.95
inkl. MwSt.
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
Thermistor-Motorschutzrelais, Standard, Federzuganschluss, 2W, AC/DC 24V
- Fehlerspeicherung möglich: true
- Anzahl der Messkreise: 1
- Externer Reset möglich: true
- Höhe: 100 mm
- Anzahl der Kontakte als Wechsler: 2
- Breite: 22,50000000 mm
- Anzahl der Kontakte als Öffner: 0
- Anzahl der Kontakte als Schließer: 0
- Tiefe: 90 mm
- Anschlussart Hilfsstromkreis: Federzuganschluss
Technische Daten
- thermischer Strom: 5 A
- Befestigungsart: Schraub- und Schnappbefestigung auf Hutschiene 35 mm
- Isolationsspannung: 300 V
- Betriebsfrequenz: 50/60 Hz
- Verlustleistung: 1.2 W
- Stoßspannungsfestigkeit: 6 kV
- Steuerspeisespannung: 24 V
- Betriebsstrom: 3 A
- Produkt-Art
Thermistor-Motorschutzrelais
- Typ
3RN2013-2BA30
- Funktionen
Temperaturüberwachung mit PTC
- Betriebsspannung
24 V DC/AC
- Besonderheiten
Auto/Hand-Umschalter
- Kontaktart
2 Wechsler
- Kontaktmaterial
AgSnO2
- Elektrische Lebensdauer
100000
- Mechanische Lebensdauer
10000000
- Anschluss
Federzuganschluss
- Min. Temperatur
-25 °C
- Max. Temperatur
+60 °C
IP20

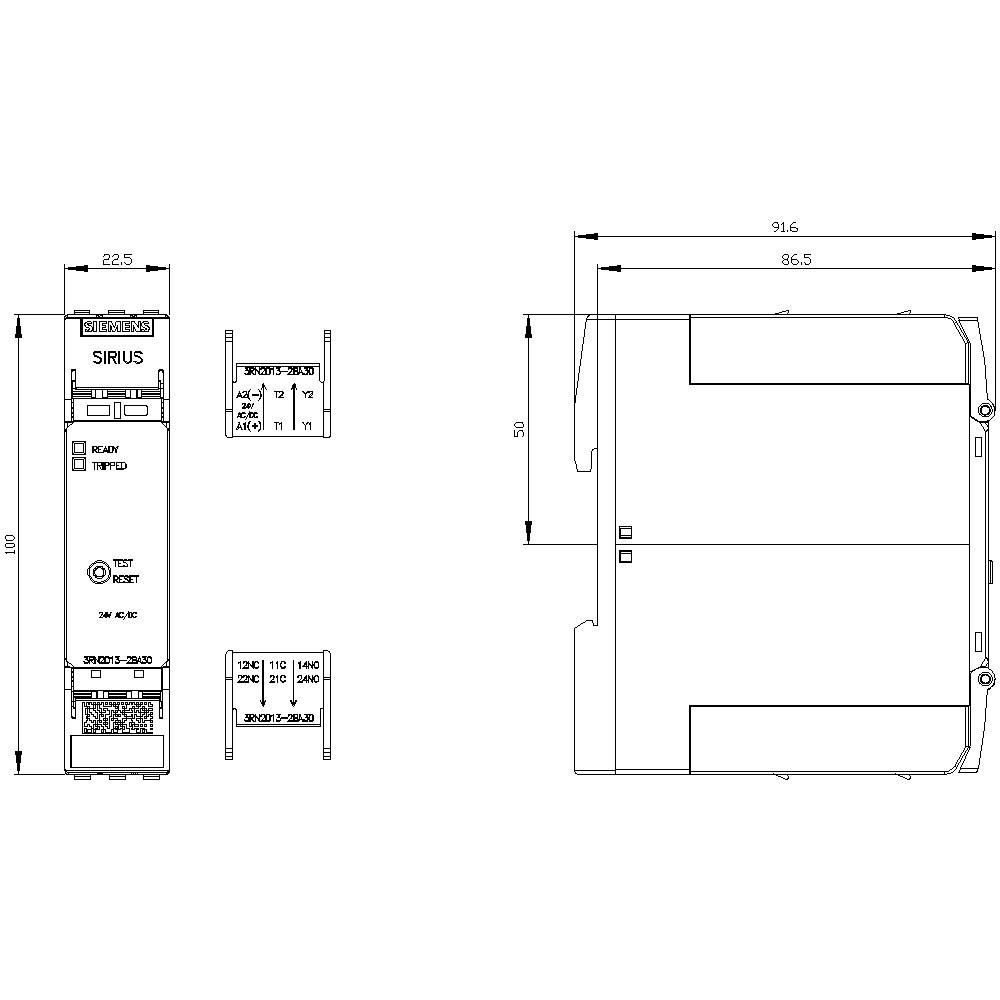

- Breite
22.5 mm
- Höhe
100 mm
- Tiefe
90 mm
- Abm.
(B x H x T) 22.5 x 100 x 90 mm
- Inhalt
1 St.
- RoHS-konform
Ja
22.5
100 mm
90 mm
TRUE
1
TRUE
Federzuganschluss
0
0
2
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 1702646 Siemens Thermistor-Motorschutzrelais 24 V DC/AC 2 Wechsler 1 St. 3RN2013-2BA30 Temperaturüberwachung mit PTC
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 1702646 Siemens Thermistor-Motorschutzrelais 24 V DC/AC 2 Wechsler 1 St. 3RN2013-2BA30 Temperaturüberwachung mit PTC
Beschreibung

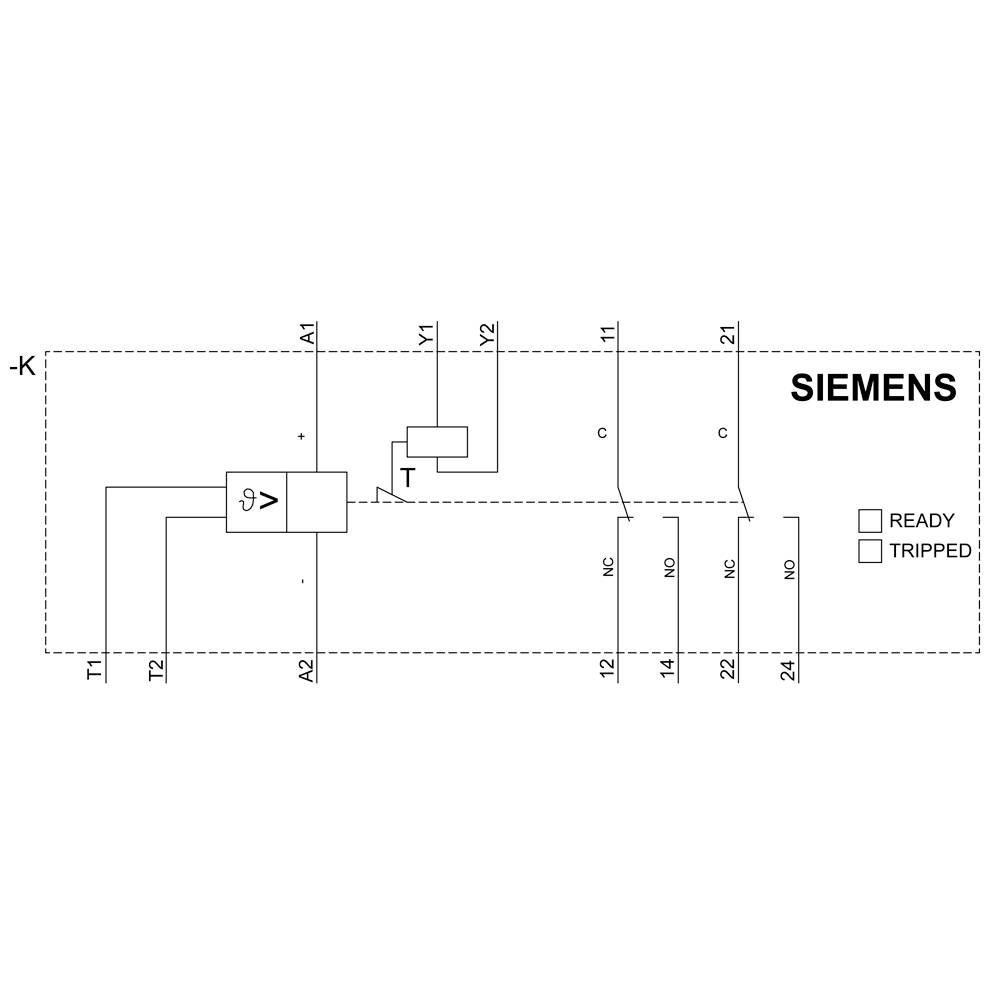

Thermistor-Motorschutzrelais Standard-Auswertegerät 22,5 mm Gehäuse Federzugklemme 2 Wechsler US = AC/DC 24 V Hand/Auto/Fern-RESET mit ATEX-Zulassung 2 LEDs (READY/TRIPPED) sichere galvanische Trennung Test-/RESET-Taste Drahtbruchüberwachung Kurzschlussüberwachung nullspannungssicher Thermistor-Motorschutzrelais SIRIUS 3RN2 zum Schutz von Motoren vor Überhitzung auch im explosionsgefährdeten Bereich durch direkte Temperaturmessung mit ATEX-Zulassung.
Die direkte Messung der Motorwicklungstemperatur ermöglicht den Schutz eines Motors auch unter ungewöhnlichen Bedingungen wie Schweranlauf, Bremsbetrieb, häufigem Schalten oder unzureichender Kühlung und erspart somit eine vorsorgliche Überdimensionierung des Motors. Die Geräte können zum Schutz von Motoren in gas- oder staubexplosionsgefährdeten Bereichen eingesetzt werden. Durch die Verwendung von PTC-Fühlern ist eine Parametrierung der Geräte nicht notwendig. LEDs ermöglichen eine schnelle Fehlerdiagnose. Die Geräte sind klimafest, berührungssicher und weltweit einsetzbar dank Weitspannungsbereich und internationaler Approbationen.
Lieferbar als mono- oder bistabile Auswertegeräte, mit und ohne ATEX-Zulassung, mit einem oder zwei Fühlerkreisen sowie mit Auto-, Hand- und/oder Fern-RESET. Die Geräte sind in Schraub- oder Federzugtechnik (Push-In) verfügbar. Es gibt Ausführungen in Baubreite 17,5 mm oder 22,5 mm, für Hutschiene TH35 oder für Schraubbefestigung mit Adapter (Zubehör) sowie mit hartvergoldeten Kontakten.
Einheitliches Zubehör für sämtliche Gerätevarianten, wie z.B. abnehmbare Klemmen, Einstecklaschen und Kodierstifte vereinfachen die Auswahl und die Lagerhaltung.
Die Thermistor-Motorschutzrelais 3RN2 lösen die bewährte Baureihe 3RN1 ab.
SIRIUS Relais - ein Programm für alle Fälle.
Die direkte Messung der Motorwicklungstemperatur ermöglicht den Schutz eines Motors auch unter ungewöhnlichen Bedingungen wie Schweranlauf, Bremsbetrieb, häufigem Schalten oder unzureichender Kühlung und erspart somit eine vorsorgliche Überdimensionierung des Motors. Die Geräte können zum Schutz von Motoren in gas- oder staubexplosionsgefährdeten Bereichen eingesetzt werden. Durch die Verwendung von PTC-Fühlern ist eine Parametrierung der Geräte nicht notwendig. LEDs ermöglichen eine schnelle Fehlerdiagnose. Die Geräte sind klimafest, berührungssicher und weltweit einsetzbar dank Weitspannungsbereich und internationaler Approbationen.
Lieferbar als mono- oder bistabile Auswertegeräte, mit und ohne ATEX-Zulassung, mit einem oder zwei Fühlerkreisen sowie mit Auto-, Hand- und/oder Fern-RESET. Die Geräte sind in Schraub- oder Federzugtechnik (Push-In) verfügbar. Es gibt Ausführungen in Baubreite 17,5 mm oder 22,5 mm, für Hutschiene TH35 oder für Schraubbefestigung mit Adapter (Zubehör) sowie mit hartvergoldeten Kontakten.
Einheitliches Zubehör für sämtliche Gerätevarianten, wie z.B. abnehmbare Klemmen, Einstecklaschen und Kodierstifte vereinfachen die Auswahl und die Lagerhaltung.
Die Thermistor-Motorschutzrelais 3RN2 lösen die bewährte Baureihe 3RN1 ab.
SIRIUS Relais - ein Programm für alle Fälle.
Lieferumfang
- Geliefert wird: Siemens Dig.Industr. Therm.-Motorschutzrelais Auswertegerät 3RN2013-2BA30, Verpackungseinheit: 1 Stk., EAN: 4047621006703
