Siemens 3TH4382-0AL2 Hilfsschütz Piece 1 St. – Conrad Electronic Schweiz | Conrad Electronic » Alle Teile des Erfolgs

Plattform für alles Technische
3'500+ Top-Marken
Gratisversand ab CHF 200.–
Einfache Rücksendung

Ein schwarzes, industriell aussehendes Gerät mit weißen Abschnitten und mehreren Knöpfen vorne. Aufschrift 'Siemens 3TH43'.

Ein schwarzes, industriell aussehendes Gerät mit weißen Abschnitten und mehreren Knöpfen vorne. Aufschrift 'Siemens 3TH43'.

'Geöffneter Schaltschrank mit elektronischen Komponenten und Verdrahtungen. Veranschaulicht die interne Anordnung der Bauteile.'

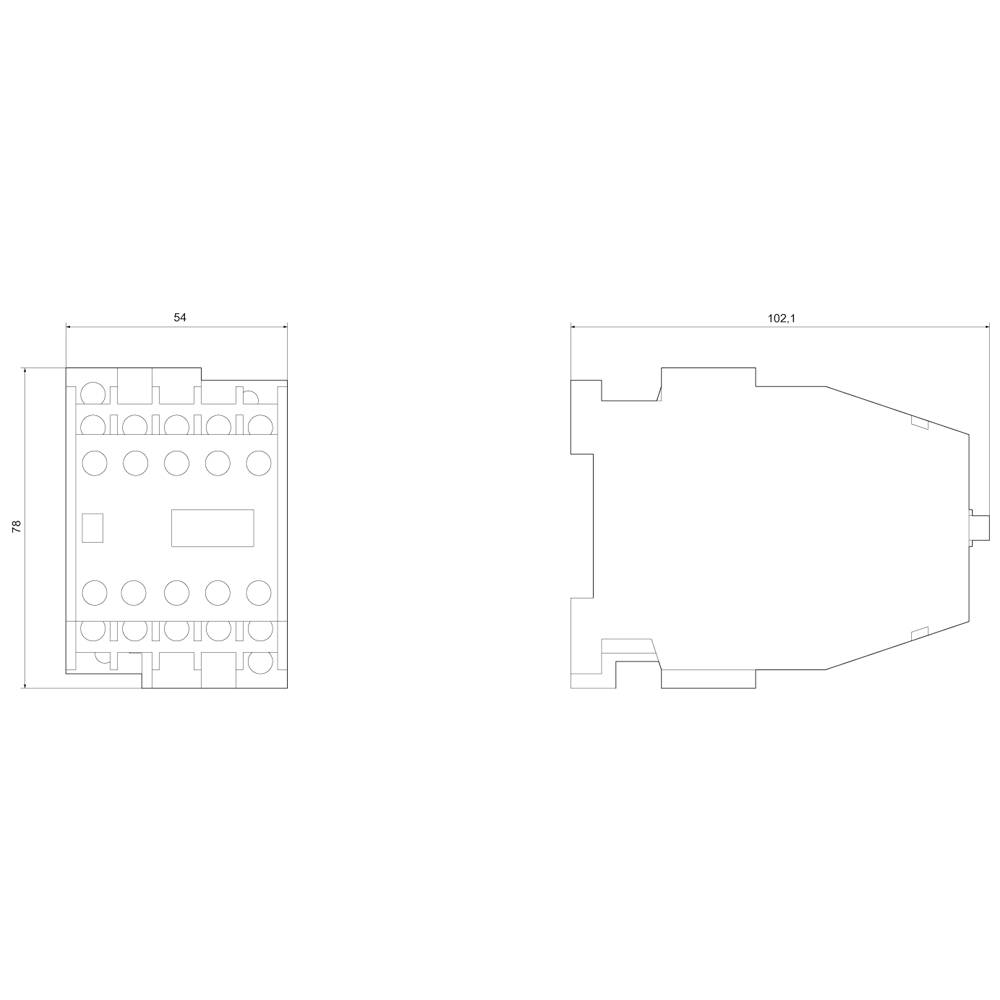

Technische Zeichnung eines rechteckigen Bauteils mit Maßen 54x72 mm links und 102,1 mm rechts. Darstellung aus zwei Perspektiven.

1/3

Abbildung ähnlich

Siemens

Produkt-Art

Hilfsschütz

Verpackungsart

Piece

Typ

3TH4382-0AL2

Hilfskontaktart

2 Öffner

8 Schließer

Steuerspannung (max.)

230 V/AC

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Fr., 11. Dez.

Anzahl

Stück

Gesamt (CHF 149.95 / Stück)

CHF 149.95

inkl. MwSt.

nur CHF 15.00

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Hilfsschütz 82E, 8NO+2NC, AC-Bet., AC230V

3TH,AC-Hilfsschütz,AC-Schütz,Hilfsschütz,Industrieschütz,Koppel-Hilfsschütz,Niederspannungs-Schalttechnik,Relais,Schütz,Steuerschütz

Technische Daten

Spannungsart: AC

Verpackungsart: Piece

Produkt-Art: Hilfsschütz

Typ: 3TH4382-0AL2

Hilfskontaktart: 2 Öffner
8 Schließer

Steuerspannung (max.): 230 V/AC

Steuerspannungs-Bereich: 230 V/AC (max)

Montageart: Schnappbefestigung
Schraubbefestigung

: IP20

Min. Temperatur: -25 °C

Max. Temperatur: +55 °C

Breite: 55 mm

Höhe: 78 mm

Tiefe: 102 mm

Abm.: (B x H x T) 55 x 78 x 102 mm

Inhalt: 1 St.

RoHS-konform: Ja

: 8

: 2

: 6 A

: 0

: Schraubanschluss

: 0

: 0

: AC

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1702155 Siemens 3TH4382-0AL2 Hilfsschütz Piece 1 St.

Datenblatt 1702155 Siemens 3TH4382-0AL2 Hilfsschütz Piece 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1702155 Siemens 3TH4382-0AL2 Hilfsschütz Piece 1 St.

Beschreibung

Hilfsschütz, 82E, DIN EN 50011, 8 NO + 2 NC, Schraubanschluss, AC-Betätigung, AC 230V 50/60Hz Hilfsschütz 3TH4 zum Schalten der Steuersignale im Steuerstromkreis.
Die Hilfsschütze 3TH4 haben normgerechte Anschlussbezeichnungen und eine zuverlässige Anschlusstechnik. Durch Ausgangsvervielfältigung ist das gleichzeitige Schalten von bis zu 10 Hilfsstromkreisen möglich. Die Kontakte sind mit Zwangsführung für Safety-Anwendungen auch als SUVA-Varianten ausgeführt. Die Geräte sind klimafest, verfügen über eine hohe Kontaktzuverlässigkeit und sind für den weltweiten Einsatz durch entsprechende Zulassungen geeignet (z.B. IEC und UL/CSA).
Die Hilfsschütze 3TH4 sind in AC- oder DC-Betätigung in verschiedenen Varianten mit 8 oder 10 Polen erhältlich.
Als Zubehör sind unter anderem Überspannungsbegrenzer, Verzögerer und Koppelglieder erhältlich.

Lieferumfang

Geliefert wird: Siemens Dig.Industr. Hilfsschütz AC-Bet. 230VAC 50/60 3TH4382-0AL2, Verpackungseinheit: 1 Stk., EAN: 4011209096387

Hinweise

Achtung!
Bei einem nicht steckerfertigen Gerät dürfen Anschluss und Installation nur von einem Fachmann (z.B. Elektriker) durchgeführt werden.

Beschreibung

Hilfsschütz, 82E, DIN EN 50011, 8 NO + 2 NC, Schraubanschluss, AC-Betätigung, AC 230V 50/60Hz Hilfsschütz 3TH4 zum Schalten der Steuersignale im Steuerstromkreis.
Die Hilfsschütze 3TH4 haben normgerechte Anschlussbezeichnungen und eine zuverlässige Anschlusstechnik. Durch Ausgangsvervielfältigung ist das gleichzeitige Schalten von bis zu 10 Hilfsstromkreisen möglich. Die Kontakte sind mit Zwangsführung für Safety-Anwendungen auch als SUVA-Varianten ausgeführt. Die Geräte sind klimafest, verfügen über eine hohe Kontaktzuverlässigkeit und sind für den weltweiten Einsatz durch entsprechende Zulassungen geeignet (z.B. IEC und UL/CSA).
Die Hilfsschütze 3TH4 sind in AC- oder DC-Betätigung in verschiedenen Varianten mit 8 oder 10 Polen erhältlich.
Als Zubehör sind unter anderem Überspannungsbegrenzer, Verzögerer und Koppelglieder erhältlich.

Lieferumfang

Geliefert wird: Siemens Dig.Industr. Hilfsschütz AC-Bet. 230VAC 50/60 3TH4382-0AL2, Verpackungseinheit: 1 Stk., EAN: 4011209096387

Hinweise

Achtung!
Bei einem nicht steckerfertigen Gerät dürfen Anschluss und Installation nur von einem Fachmann (z.B. Elektriker) durchgeführt werden.
