Ein dreipoliger Leistungsschütz der Marke Siemens, Modell 3TH42, mit Schraubverbindungen und schwarzem Gehäuse.

Ein dreipoliger Leistungsschütz der Marke Siemens, Modell 3TH42, mit Schraubverbindungen und schwarzem Gehäuse.

Ein geöffneter Schaltschrank mit diversen elektrischen Komponenten und Kabeln, die strukturiert auf mehreren Ebenen angeordnet sind.

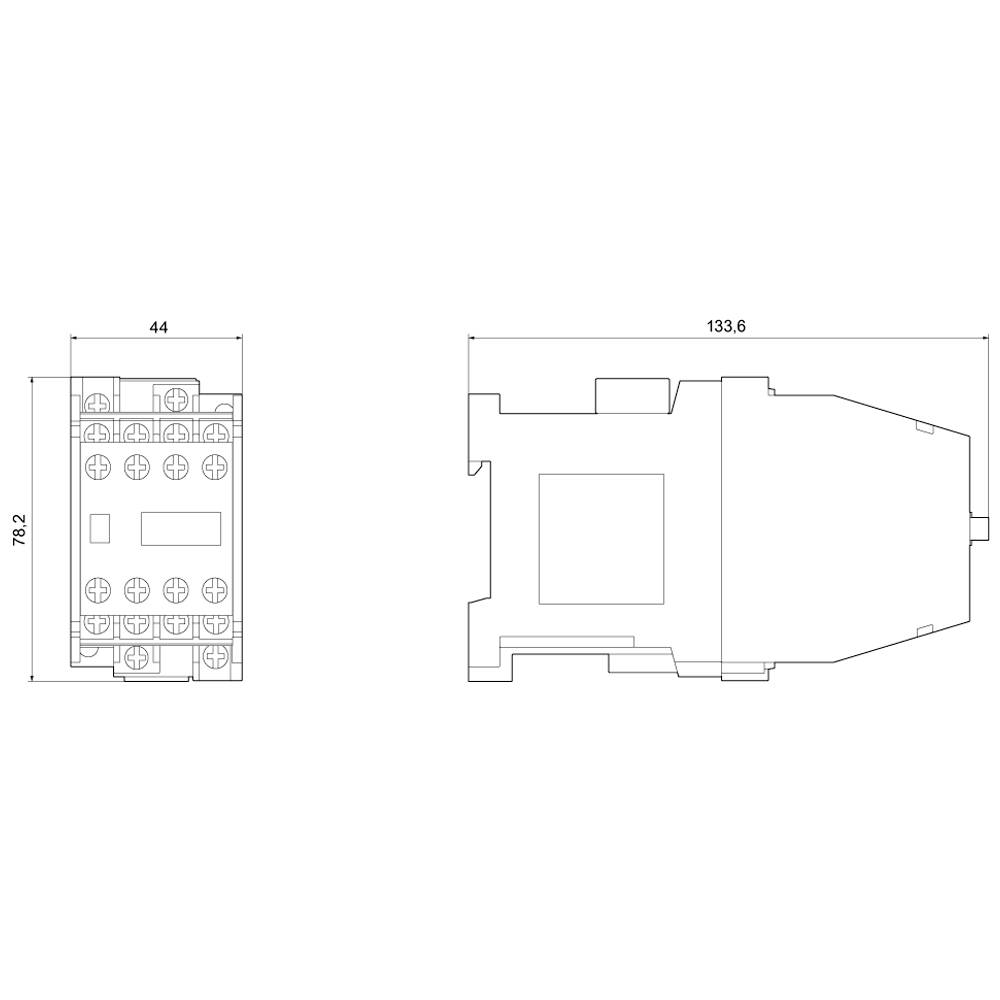

Technische Zeichnung eines elektrischen Bauteils mit Maßen: Breite 44 mm, Höhe 78,2 mm, Länge 133,6 mm, mit Schraubverbindungen.

1/3

Abbildung ähnlich

Siemens

Produkt-Art

Hilfsschütz

Polzahl

8polig

Anschluss

Schraubklemme

Verpackungsart

Piece

Typ

3TH4271-0LF4

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Fr., 4. Dez.

Anzahl

Stück

Gesamt (CHF 161.95 / Stück)

CHF 161.95

inkl. MwSt.

nur CHF 20.00

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Hilfsschütz 44E, 7NO+1NC, DC110V

3TH,Hilfsschütz,Industrieschütz,Koppel-Hilfsschütz,Niederspannungs-Schalttechnik,Relais,Schütz,Steuerschütz

Technische Daten

Spannungsart: DC

Verpackungsart: Piece

Produkt-Art: Hilfsschütz

Typ: 3TH4271-0LF4

Polzahl: 8polig

Hilfskontaktart: 1 Öffner
7 Schließer

Steuerspannung (min.): 77 V/DC

Steuerspannung (max.): 137.5 V/DC

Steuerspannungs-Bereich: 77 - 137.5 V/DC

Besonderheiten: mit Varistor

Montageart: Schnappbefestigung
Schraubbefestigung

Anschluss: Schraubklemme

: IP20

Min. Temperatur: -40 °C

Max. Temperatur: +70 °C

Breite: 45 mm

Höhe: 78 mm

Tiefe: 135 mm

Abm.: (B x H x T) 45 x 78 x 135 mm

Inhalt: 1 St.

RoHS-konform: Ja

: 7

: 1

: 6 A

: 0

: Schraubanschluss

: 0

: 0

: DC

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1730832 Siemens 3TH4271-0LF4 Hilfsschütz mit Varistor Piece 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1730832 Siemens 3TH4271-0LF4 Hilfsschütz mit Varistor Piece 1 St.

Beschreibung

Hilfsschütz, 44E, DIN EN 50011, für Bahnanwendungen 7 NO + 1 NC, Schraubanschluss mit Varistor beschaltet DC 110V Arbeitsbereich 0,7...1,25xUS Hilfsschütz 3TH4 zum Schalten der Steuersignale im Steuerstromkreis.
Die Hilfsschütze 3TH4 haben normgerechte Anschlussbezeichnungen und eine zuverlässige Anschlusstechnik. Durch Ausgangsvervielfältigung ist das gleichzeitige Schalten von bis zu 10 Hilfsstromkreisen möglich. Die Kontakte sind mit Zwangsführung für Safety-Anwendungen auch als SUVA-Varianten ausgeführt. Die Geräte sind klimafest, verfügen über eine hohe Kontaktzuverlässigkeit und sind für den weltweiten Einsatz durch entsprechende Zulassungen geeignet (z.B. IEC und UL/CSA).
Die Hilfsschütze 3TH4 sind in AC- oder DC-Betätigung in verschiedenen Varianten mit 8 oder 10 Polen erhältlich.
Als Zubehör sind unter anderem Überspannungsbegrenzer, Verzögerer und Koppelglieder erhältlich.

Lieferumfang

Geliefert wird: Siemens Dig.Industr. Hilfsschütz Varistor beschaltet 3TH4271-0LF4, Verpackungseinheit: 1 Stk., EAN: 4011209455900

Hinweise

Achtung!
Bei einem nicht steckerfertigen Gerät dürfen Anschluss und Installation nur von einem Fachmann (z.B. Elektriker) durchgeführt werden.

Beschreibung

Hilfsschütz, 44E, DIN EN 50011, für Bahnanwendungen 7 NO + 1 NC, Schraubanschluss mit Varistor beschaltet DC 110V Arbeitsbereich 0,7...1,25xUS Hilfsschütz 3TH4 zum Schalten der Steuersignale im Steuerstromkreis.
Die Hilfsschütze 3TH4 haben normgerechte Anschlussbezeichnungen und eine zuverlässige Anschlusstechnik. Durch Ausgangsvervielfältigung ist das gleichzeitige Schalten von bis zu 10 Hilfsstromkreisen möglich. Die Kontakte sind mit Zwangsführung für Safety-Anwendungen auch als SUVA-Varianten ausgeführt. Die Geräte sind klimafest, verfügen über eine hohe Kontaktzuverlässigkeit und sind für den weltweiten Einsatz durch entsprechende Zulassungen geeignet (z.B. IEC und UL/CSA).
Die Hilfsschütze 3TH4 sind in AC- oder DC-Betätigung in verschiedenen Varianten mit 8 oder 10 Polen erhältlich.
Als Zubehör sind unter anderem Überspannungsbegrenzer, Verzögerer und Koppelglieder erhältlich.

Lieferumfang

Geliefert wird: Siemens Dig.Industr. Hilfsschütz Varistor beschaltet 3TH4271-0LF4, Verpackungseinheit: 1 Stk., EAN: 4011209455900

Hinweise

Achtung!
Bei einem nicht steckerfertigen Gerät dürfen Anschluss und Installation nur von einem Fachmann (z.B. Elektriker) durchgeführt werden.
