Name: Siemens 3SE53220SF22 3SE5322-0SF22 Sicherheits-Positionsschalter 230 V 6 A IP65, IP67 1 St.
Brand: Siemens
SKU: 1700554
Availability: BackOrder

Sicherheitszuhaltung mit gelbem Gehäuse und schwarzem Drehknopf. Verwendet zur Verriegelung von Schutztüren in Industrieanlagen.

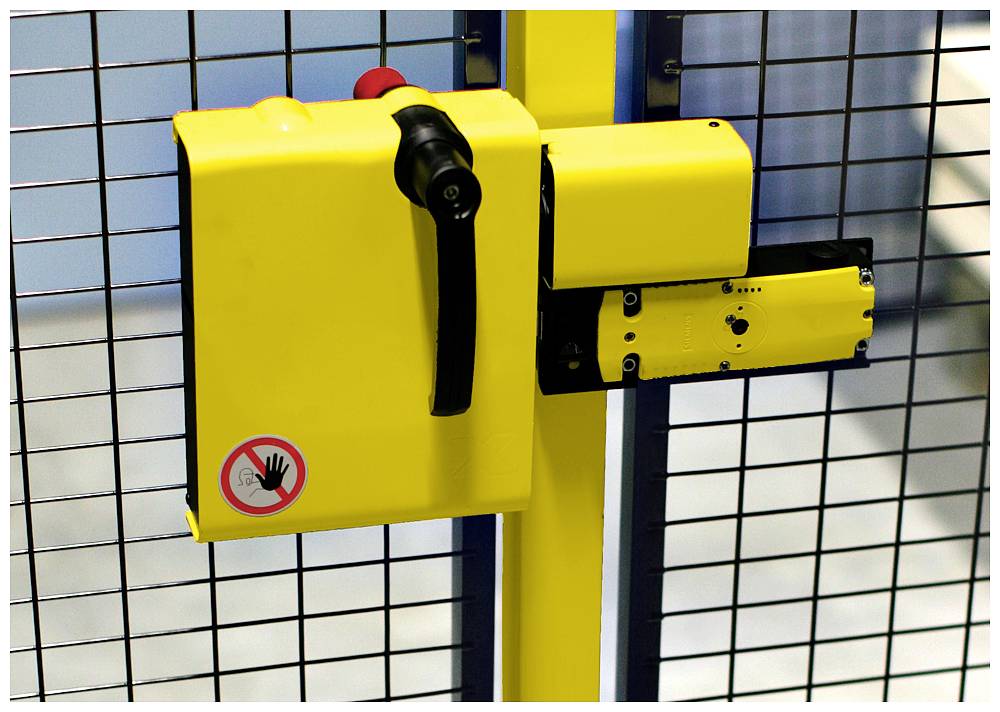

Ein gelbes Sicherheitsverriegelungssystem an einem Gitter. Ein roter Not-Aus-Knopf und ein Warnsymbol sind sichtbar.

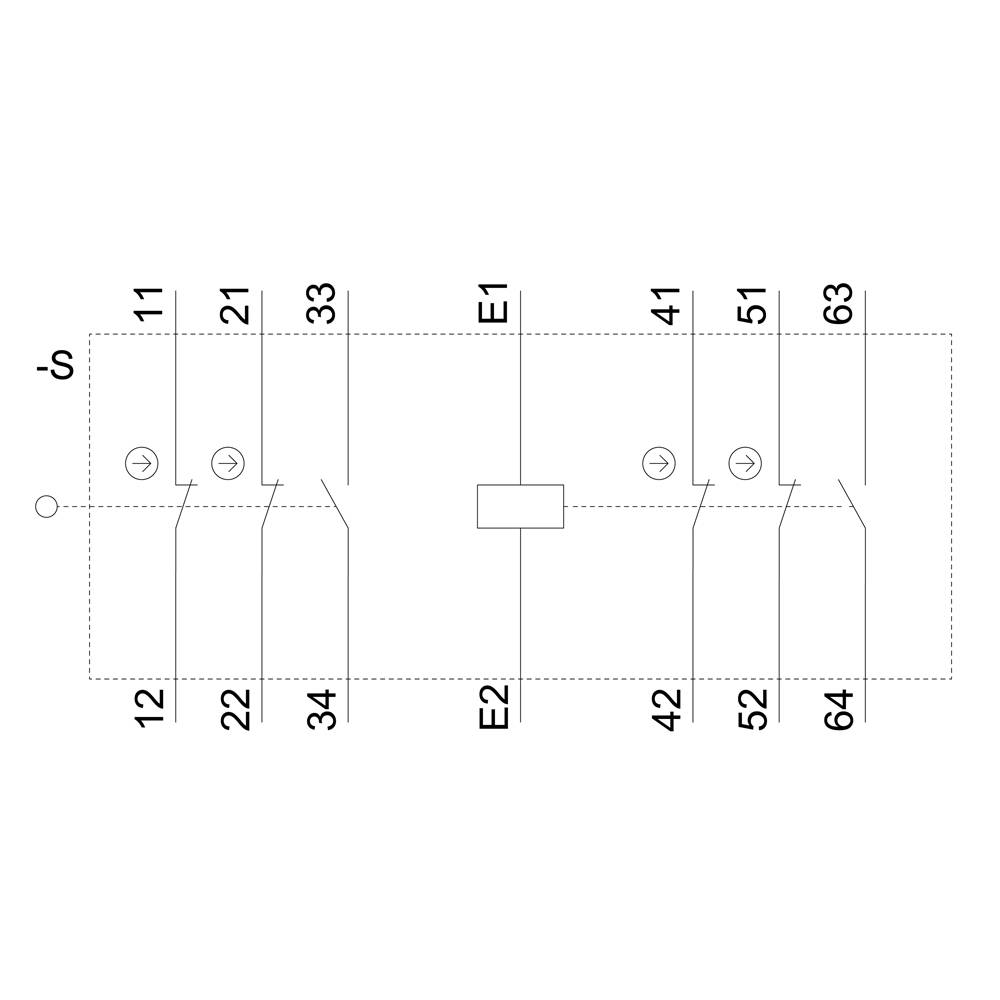

'Stromlaufplan mit Schalter S'. Der Plan zeigt verschiedene Verbindungspunkte: 11, 12, 21, 22, 31, 33, 34, 41, 42, 51, 52, 63 und 64.

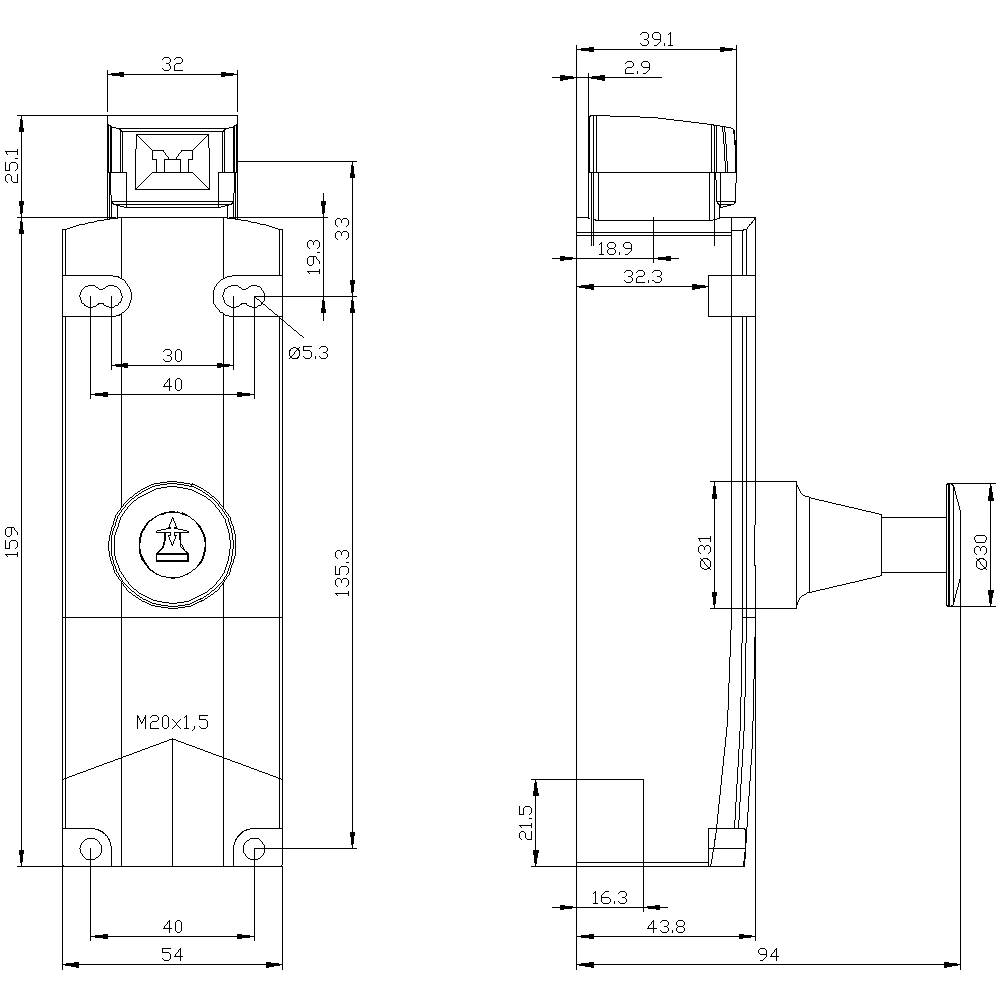

Technische Zeichnung eines elektrischen Schalters mit Abmessungen in Millimetern. Vorder- und Seitenansicht mit Befestigungspunkten.

1/4

Abbildung ähnlich

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Fr., 27. Nov.

Anzahl

Stück

Gesamt (CHF 309.95 / Stück)

CHF 309.95

inkl. MwSt.

Kostenfreier Versand

nur CHF 40.00

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Sicherheitspositionsschalter Zuhaltekr. 1300N, 3X

Niederspannungs-Schalttechnik,Sicherheitsschalter,Sicherheitstechnik-Endschalter,Sicherheitsverriegelung,Sicherheitszuhaltung,Türverriegelung

Technische Daten

Anzahl der Schaltkontakte: 4
Betriebsfrequenz: 50/60 Hz
Isolationsspannung: 250 V

Verpackungsart: Piece

Produkt-Art: Sicherheits-Positionsschalter

Anschluss: Schrauben

Schaltspannung: 230 V

Schaltstrom (max.): 6 A

Kontaktart: 2 Öffner
1 Schließer
2 Wechsler

Kontaktmaterial: Silberlegierung

Kontakt-Öffnung: 2

Gewicht: 0.637 kg

Betätigungskraft: 30 N

Herstellerfarbe: Gelb

Min. Temperatur: -25 °C

Max. Temperatur: +60 °C

: IP65
IP67

Gewinde-Maß: M20 x 1.5

Mechanische Lebensdauer: 1000000

Elektrische Lebensdauer: 1000000

Material: Kunststoff

Breite: 54 mm

Typ: 3SE5322-0SF22

Inhalt: 1 St.

Abm.: (L x B) 185 mm x 54 mm

RoHS-konform: Ja

Länge: 185 mm

Tiefe: 43.5 mm

: Kunststoff

: TRUE

: unbeschichtet

: FALSE

: Schleichschaltglied

: ohne

: ohne

: ohne

: Sonderbauform

: IP65

: 4

: ohne

: 6 A

: 0.55 A

: 3 A

: 54 mm

: TRUE

: 43.5 mm

: 185 mm

: 1300 N

: 0

UKCA: Ja

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Betätigungsart

Kontaktart

Schaltstrom (max.)

Schutzart

Verpackungsart

Siemens 3SE22430XX 3SE2243-0XX Sicherheits-Positionsschalter 4 A getrennter Betätiger IP67 1 St.

Bestell-Nr.:1745900

Lieferung Fr., 27. Nov.

Conrad Electronic

getrennter Betätiger

2 Öffner

4 A

IP67

Piece

Stück

Min.: 1

Vielfache: 1

CHF 67.95^*

Siemens 3SE22430XX18 3SE2243-0XX18 Sicherheits-Positionsschalter 4 A getrennter Betätiger IP67 1 St.

Bestell-Nr.:1704540

Lieferung Fr., 4. Dez.

Conrad Electronic

getrennter Betätiger

2 Öffner

4 A

IP67

Piece

Stück

Min.: 1

Vielfache: 1

CHF 65.95^*

Siemens 3SE22430XX30 3SE2243-0XX30 Sicherheits-Positionsschalter 4 A getrennter Betätiger IP67 1 St.

Bestell-Nr.:1706838

Lieferung Fr., 27. Nov.

Conrad Electronic

getrennter Betätiger

2 Öffner

4 A

IP67

Piece

Stück

Min.: 1

Vielfache: 1

CHF 67.95^*

Siemens 3SE22430XX40 3SE2243-0XX40 Sicherheits-Positionsschalter 4 A getrennter Betätiger IP67 1 St.

Bestell-Nr.:1745901

Lieferung Fr., 30. Okt.

2 StückConrad Electronic

getrennter Betätiger

2 Öffner

4 A

IP67

Piece

Stück

Min.: 1

Vielfache: 1

CHF 51.95^*

Siemens 3SE22576XX 3SE2257-6XX Sicherheits-Positionsschalter 4 A getrennter Betätiger IP67 1 St.

Bestell-Nr.:1698912

Lieferung Fr., 4. Dez.

Conrad Electronic

getrennter Betätiger

3 Schließer

4 A

IP67

Stück

Min.: 1

Vielfache: 1

CHF 59.95^*

Siemens 3SE22576XX40 3SE2257-6XX40 Sicherheits-Positionsschalter 4 A getrennter Betätiger IP67 1 St.

Bestell-Nr.:1745902

Lieferung Fr., 4. Dez.

Conrad Electronic

getrennter Betätiger

1 Schließer

4 A

IP67

Piece

Stück

Min.: 1

Vielfache: 1

CHF 57.95^*

Siemens 3SE51120QV10 3SE5112-0QV10 Sicherheits-Positionsschalter 6 A getrennter Betätiger IP66, IP67 1 St.

Bestell-Nr.:1747511

Lieferung Fr., 27. Nov.

Conrad Electronic

getrennter Betätiger

2 Öffner

6 A

IP66

Piece

Stück

Min.: 1

Vielfache: 1

CHF 85.95^*

Siemens 3SE51120QV101AA7 3SE5112-0QV10-1AA7 Sicherheits-Positionsschalter 6 A getrennter Betätiger IP66, IP67 1 St.

Bestell-Nr.:1747512

Lieferung Fr., 27. Nov.

Conrad Electronic

getrennter Betätiger

2 Öffner

6 A

IP66

Piece

Stück

Min.: 1

Vielfache: 1

CHF 107.95^*

Siemens 3SE51121QV10 3SE5112-1QV10 Sicherheits-Positionsschalter 3 A getrennter Betätiger IP66, IP67 1 St.

Bestell-Nr.:1701766

Lieferung Fr., 27. Nov.

Conrad Electronic

getrennter Betätiger

2 Öffner

3 A

IP66

Piece

Stück

Min.: 1

Vielfache: 1

CHF 121.95^*

Siemens 3SE51123QV10 3SE5112-3QV10 Sicherheits-Positionsschalter 4 A getrennter Betätiger IP66, IP67 1 St.

Bestell-Nr.:1747516

Lieferung Fr., 27. Nov.

Conrad Electronic

getrennter Betätiger

2 Öffner

4 A

IP66

Stück

Min.: 1

Vielfache: 1

CHF 75.95^*

Dokumente & Downloads

Datenblatt

Datenblatt 1700554 Siemens 3SE53220SF22 3SE5322-0SF22 Sicherheits-Positionsschalter 230 V 6 A IP65, IP67 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1700554 Siemens 3SE53220SF22 3SE5322-0SF22 Sicherheits-Positionsschalter 230 V 6 A IP65, IP67 1 St.

Beschreibung

Sicherheits-Positionsschalter mit Zuhaltung Zuhaltekraft 1300 N 5 Anfahrrichtungen Federkraftverriegelt Fluchtentriegelung von vorne Magnetspannung AC 115 V Überwachung Betätiger 2Ö/1S Überwachung Magnet 2Ö/1S Lieferung ohne Betätiger. Betätiger 3SE5000-0AV0. bitte separat bestellen Mechanische Sicherheitsschalter SIRIUS 3SE5 zur Stellungsüberwachung beweglicher Schutzeinrichtungen. Sie bewirken, dass Schutztüren, Abdeckungen oder Schutzklappen/-gitter geschlossen gehalten werden, solange ein gefährlicher Zustand besteht.
Die Antriebsköpfe in schraubenloser Montage sind um 4x90 Grad drehbar. Es sind 5 Anfahrrichtungen des Betätigers möglich, davon eine stirnseitig. Die Schaltelemente gewährleisten eine sehr hohe Kontaktsicherheit und sind nur mit getrennt codiertem Betätiger schaltbar, die einen erhöhten Manipulationsschutz gewährleisten. LEDs zeigen den aktuellen Status des Geräts komfortabel an. Die Geräte sind weltweit zugelassen (IEC, UL). Mit der entsprechenden Schalterkonfiguration können höchste Sicherheitsanforderungen nach PL e bzw. SIL 3 erfüllt werden.
Die Geräte stehen mit Feder- oder Magnetkraftverriegelung, in Kunststoff mit Zuhaltekraft 1300 N oder Metall mit Zuhaltekraft 2300 N zur Verfügung. Ein umfangreiches Spektrum an 3D codierten Betätigern ist bestellbar. Einige Varianten sind optional mit LED-Statusanzeige erhältlich. Die Reihe 3SF1 mit direkter Anbindung an das Bussystem AS-Interface rundet das Portfolio ab.
Der Betätiger ist nicht im Lieferumfang der Sicherheitsschalter enthalten und muss getrennt bestellt werden. Als Zubehör sind je nach Ausführung Stecker sowie weiteres Anschlusszubehör erhältlich.
Safety is a SIRIUS business.
