Name: Siemens 3SE52320HC051AB3 3SE5232-0HC05-1AB3 Positionsschalter 6 A Kuppenstößel, Teflonstößel IP40 1 St.
Brand: Siemens
SKU: 2864037
Availability: BackOrder

Ein blau-grüner Siemens-Schalter mit einem weißen Knopf oben auf einem schwarzen Gehäuse. Ideal für industrielle Anwendungen.

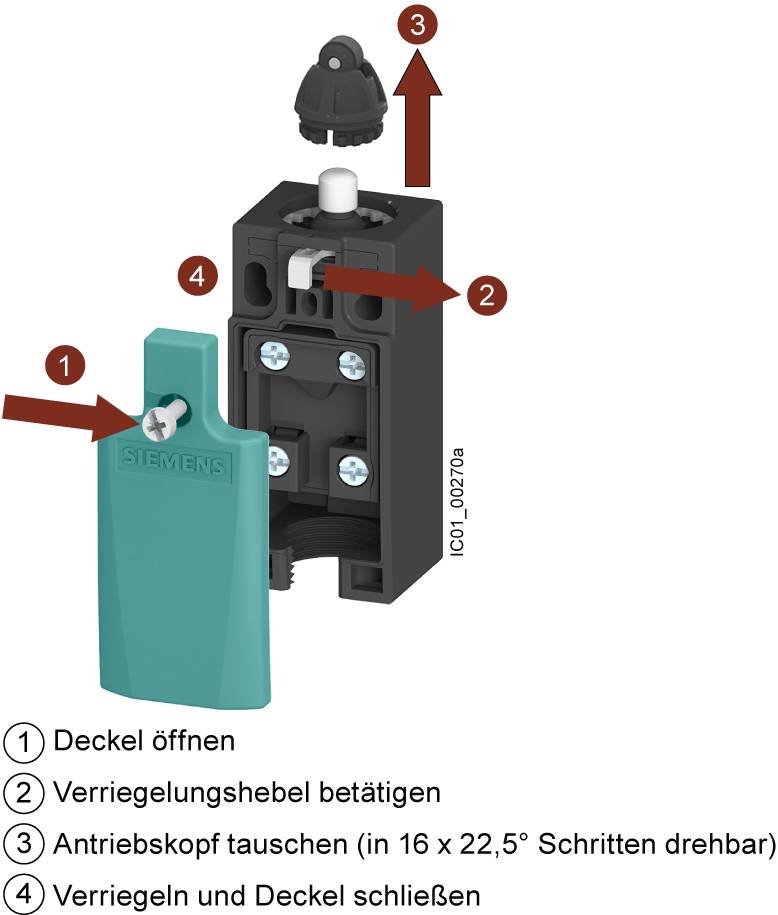

'Siemens' Verriegelungsmechanismus: 1) Deckel öffnen, 2) Verriegelungshebel betätigen, 3) Antriebskopf in 16 Schritten drehen, 4) Verriegeln.

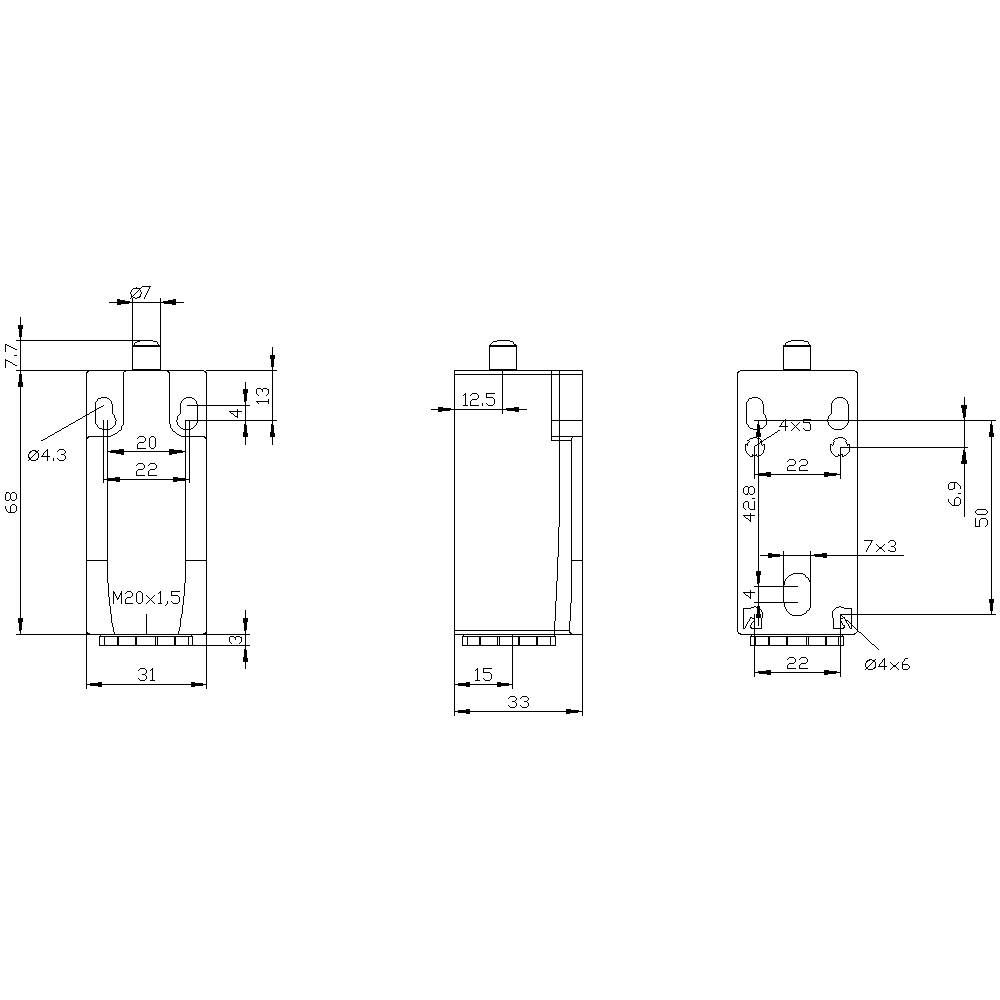

Technische Zeichnung eines zylindrischen Bauteils mit Maßen in Millimetern. Ansichten: Vorderansicht, Seitenansicht, Draufsicht.

1/3

Abbildung ähnlich

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Mo., 30. Nov.

Anzahl

Set(s)

Gesamt (CHF 31.95 / Stück)

CHF 31.95

inkl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

SIRIUS Positionsschalter, mit Kunststoffgehäuse Schaltschranktyp ohne Halte-Plat

Einzel-Grenztaster,Einzelpositionsschalter,Endschalter,Grenzschalter,Grenztaster,Niederspannungs-Schalttechnik,Norm-Grenzschalter,Norm-Grenztaster,Position,Positionsschalter

Technische Daten

Befestigungsart: Schraubbefestigung
Anzahl der Schaltkontakte / sicherheitsgerichtet: 1
Art der anschließbaren Leiterquerschnitte / bei AWG-Leitungen / eindrähtig: 1x (20 ... 16), 2x (20 ... 18)
Art der anschließbaren Leiterquerschnitte / bei AWG-Leitungen / mehrdrähtig: 1x (20 ... 16), 2x (20 ... 18)
Art der anschließbaren Leiterquerschnitte / eindrähtig: 1x (0,5 ... 1,5 mm²), 2x (0,5 ... 0,75 mm²)
Art der anschließbaren Leiterquerschnitte / feindrähtig / mit Aderendbearbeitung: 1x (0,5 ... 1,5 mm²), 2x (0,5 ... 0,75 mm²)
Ausführung der Kabeleinführung: 1x (M20 x 1,5)
Ausführung der Schaltfunktion: Zwangsöffner, integriert
Ausführung des Gehäuses / gemäß Norm: ja
Ausführung des Produkts / Standardpositionsschalter: ja
Ausführung des Schaltkontakts: mechanisch
Bauform des Gehäuses: Quader, schmal
Betätigungsgeschwindigkeit maximal: 1,5 m/s
Betriebsfrequenz: 50 - 60 Hz
Dauerstrom / des DIAZED-Sicherungseinsatzes flink: 10 A
Dauerstrom / des DIAZED-Sicherungseinsatzes gG: 6 A
Dauerstrom / des Leitungsschutzschalters C-Charakteristik: 1 A
Eignung zur Verwendung / Sicherheitsschalter: ja
Einbaulage: beliebig
Einbautiefe des Sensors: 29,6 mm
Anzahl elektrische Schaltspiele je Stunde / mit Schütz 3RH11, 3RT1016, 3RT1017, 3RT1024, 3RT1025, 3RT1026: 6000
Form des Schalterkopfs: Wölbung
Isolationsspannung: 400 V
Schaltprinzip: Sprungschaltglieder
Stoßspannungsfestigkeit: 6 kV
Thermischer Strom: 10 A
Verschmutzungsgrad: Klasse 3
Elektrische Lebensdauer (Schaltspiele) / bei AC-15 / bei 230 V / typisch: 100000

Verpackungsart: Piece

Produkt-Art: Positionsschalter

Anschluss: Schrauben

Betätigungsart: Kuppenstößel
Teflonstößel

Schaltstrom (max.): 6 A

Kontaktart: 1 Öffner
1 Schließer

Kontaktmaterial: Silberlegierung

Kontakt-Öffnung: Zwangsöffner. integriert

Betätigungskraft: 20 N

Min. Temperatur: -25 °C

Max. Temperatur: +85 °C

: IP40

Gewinde-Maß: M20 x 1.5

Mechanische Lebensdauer: 1,5E7

Elektrische Lebensdauer: 10000000

Material: Kunststoff

Passend für (Details): Positions- und Lageerfassung von Maschinenteilen und Stellungsüberwachung von Schutzeinrichtungen

Abm. Hinweis: Sonde

Breite: 31 mm

Typ: 3SE5232-0HC05-1AB3

Inhalt: 1 St.

Abm.: (L x B) 75.7 mm x 31 mm (Sonde)

RoHS-konform: Ja

Länge: 75.7 mm

Tiefe: 29.6 mm

UKCA: nicht relevant

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Betätigungsart

Kontaktart

Schaltstrom (max.)

Schutzart

Siemens 3SE52320HC051AB3 3SE5232-0HC05-1AB3 Positionsschalter 6 A Kuppenstößel, Teflonstößel IP40 1 St.

Bestell-Nr.:2864037

Lieferung Mo., 30. Nov.

Conrad Electronic

Dieser Artikel

Kuppenstößel

1 Öffner

6 A

IP40

Stück

Min.: 1

Vielfache: 1

CHF 31.95^*

Siemens 3SE51140CH611AC5 3SE5114-0CH61-1AC5 Positionsschalter 4 A Schwenkhebel einstellbar, Metallhebel, Edelstahlrolle IP66/IP67 1 St.

Bestell-Nr.:2864023

Lieferung Fr., 4. Dez.

Conrad Electronic

Schwenkhebel einstellbar

1 Öffner

4 A

IP66/IP67

Stück

Min.: 1

Vielfache: 1

CHF 135.95^*

Siemens 3SE51140LB011AE3 3SE5114-0LB01-1AE3 Positionsschalter 5 A Stößel IP66/IP67 1 St.

Bestell-Nr.:2864025

Lieferung Fr., 4. Dez.

Conrad Electronic

Stößel

2 Öffner

5 A

IP66/IP67

Stück

Min.: 1

Vielfache: 1

CHF 111.95^*

Siemens 3SE51140LH011AE3 3SE5114-0LH01-1AE3 Positionsschalter 4 A Schwenkhebel, Metallhebel, Kunststoffrolle IP66/IP67 1 St.

Bestell-Nr.:2864026

Lieferung Fr., 4. Dez.

Conrad Electronic

Schwenkhebel

2 Öffner

4 A

IP66/IP67

Stück

Min.: 1

Vielfache: 1

CHF 93.95^*

Siemens 3SE52120KC05 3SE5212-0KC05 Positionsschalter 6 A Kuppenstößel, Teflonstößel IP66/IP67 1 St.

Bestell-Nr.:2864035

Lieferung Mo., 30. Nov.

Conrad Electronic

Kuppenstößel

2 Öffner

6 A

IP66/IP67

Stück

Min.: 1

Vielfache: 1

CHF 31.95^*

Siemens 3SE52320HC051AB1 3SE5232-0HC05-1AB1 Positionsschalter 6 A Kuppenstößel, Teflonstößel IP40 1 St.

Bestell-Nr.:2864036

Lieferung Mo., 30. Nov.

Conrad Electronic

Kuppenstößel

1 Öffner

6 A

IP40

Stück

Min.: 1

Vielfache: 1

CHF 31.95^*

Siemens 3SE52340LD031AE2 3SE5234-0LD03-1AE2 Positionsschalter 4 A Rollenstößel, Kunststoffrolle IP65 1 St.

Bestell-Nr.:2864039

Lieferung Fr., 4. Dez.

Conrad Electronic

Rollenstößel

2 Öffner

4 A

IP65

Stück

Min.: 1

Vielfache: 1

CHF 59.95^*

Siemens 3SE52340LE111AE2 3SE5234-0LE11-1AE2 Positionsschalter 4 A Rollenhebel, Metallhebel, Edelstahlrolle IP65 1 St.

Bestell-Nr.:2864040

Lieferung Fr., 4. Dez.

Conrad Electronic

Rollenhebel

2 Öffner

4 A

IP65

Stück

Min.: 1

Vielfache: 1

CHF 73.95^*

Siemens 3SE52440LE101AE0 3SE5244-0LE10-1AE0 Positionsschalter 4 A Rollenhebel, Metallhebel, Kunststoffrolle IP66/IP67 1 St.

Bestell-Nr.:2864042

Lieferung Mo., 30. Nov.

Conrad Electronic

Rollenhebel

2 Öffner

4 A

IP66/IP67

Stück

Min.: 1

Vielfache: 1

CHF 79.95^*

Siemens 3SE54130CD231EB1 3SE5413-0CD23-1EB1 Positionsschalter Rollenstößel 1 St.

Bestell-Nr.:2865236

Lieferung Mo., 30. Nov.

Conrad Electronic

Rollenstößel

1 Öffner

Stück

Min.: 1

Vielfache: 1

CHF 63.95^*

Dokumente & Downloads

Datenblatt

Datenblatt 2864037 Siemens 3SE52320HC051AB3 3SE5232-0HC05-1AB3 Positionsschalter 6 A Kuppenstößel, Teflonstößel IP40 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2864037 Siemens 3SE52320HC051AB3 3SE5232-0HC05-1AB3 Positionsschalter 6 A Kuppenstößel, Teflonstößel IP40 1 St.

Beschreibung

Positionsschalter mit Kunststoffgehäuse Schaltschranktyp ohne Montageplatte DIN EN 50047, 1 x (M20 x 1,5) integriert (nicht austauschbar) Kuppenstößel Schutzart IP40, mit Würgenippel Standard-Deckel in türkis ohne Verriegelungsblech, ohne Dichtung, ohne Schrauben Mechanische Positionsschalter SIRIUS 3SE5 zur Positions- und Lageerfassung von Maschinenteilen und Stellungsüberwachung von Schutzeinrichtungen.
Der modulare Aufbau der Positionsschalter 3SE5 ermöglicht eine Vielzahl von Varianten bei einer kleinen Anzahl von Lagertypen. Die große Varianz der Stecker- und Rollen erfüllt nahezu alle Anforderungen im Industriealltag. LEDs zeigen den aktuellen Status des Geräts an. Dank Schnellanschlusstechnik können die Anschlusszeiten erheblich reduziert werden. Schaltpunkte und Befestigung nach EN 50047 und EN 50041. Die Geräte sind weltweit zugelassen (IEC, UL). Mit der entsprechenden Schalterkonfiguration können höchste Sicherheitsanforderungen nach PL e bzw. SIL 3 erfüllt werden. Die integrierte ASIsafe-Elektronik benötigt eine geringe Stromaufnahme.
Es stehen verschiedene Gehäusegrößen, mit verschiedenen Schaltgliedern, in Kunststoff oder Metall oder Kompaktbauform zur Verfügung. Einige Varianten sind optional mit LED-Statusanzeige und M12-Stecker erhältlich. Die Reihe 3SF1 mit direkter Anbindung an das Bussystem AS-Interface rundet das Portfolio ab.
Als Zubehör sind je nach Ausführung Antriebsköpfe und Stecker sowie weiteres Montage-/Anschlusszubehör erhältlich.
Safety is a SIRIUS business.
