Name: Siemens 3SE51320CJ80 3SE5132-0CJ80 Positionsschalter 6 A Stangenhebel IP65, IP67 1 St.
Brand: Siemens
SKU: 1745470
Availability: BackOrder

Ein Positionsschalter mit langer Hebelstange, geeignet für Maschinensteuerungen. Linksseitig grau, rechtsseitig türkis.

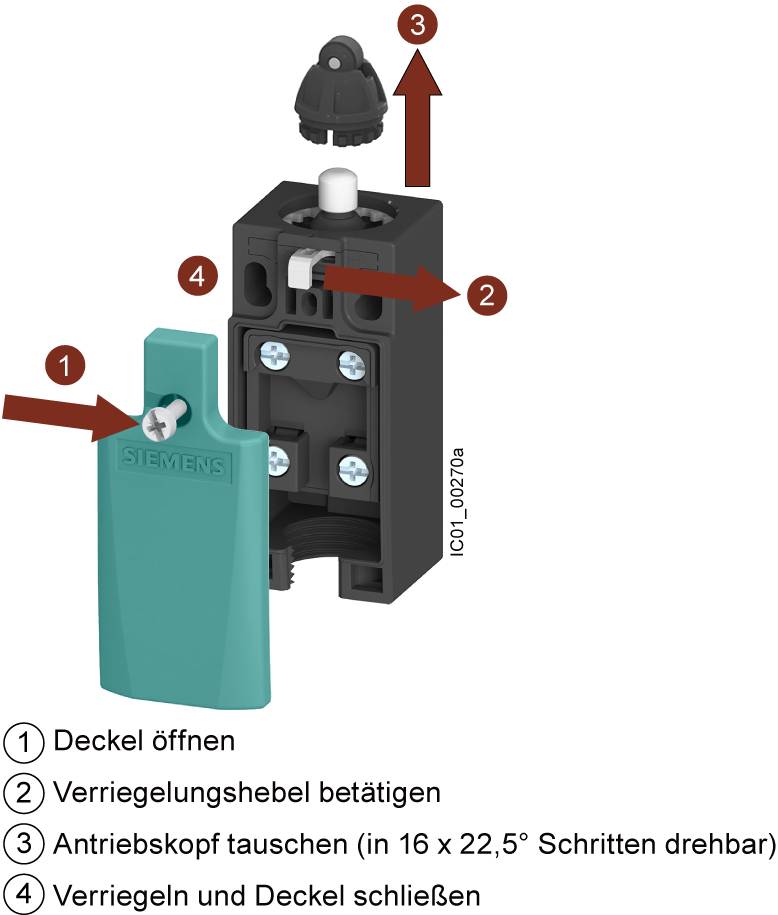

'Zeigt Schritte zum Wechseln des Antriebskopfs: 1. Deckel öffnen, 2. Verriegelungshebel betätigen, 3. Antriebskopf tauschen, 4. Verriegeln und Deckel schließen.'

Technische Zeichnung eines Scharniers mit seitlicher Ansicht. Zeigt detaillierte Abmessungen, Schraublochpositionen und Gewindegröße.

1/3

Abbildung ähnlich

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Fr., 27. Nov.

Anzahl

Stück

Gesamt (CHF 51.95 / Stück)

CHF 51.95

inkl. MwSt.

nur CHF 8.00

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Positionsschalter, Kunststoffgeh. 40mm, EN50041, Geräteanschluss

Ausführung der Schnittstelle: ohne
Ausführung des Betätigungselements: Stangenhebel
Bemessungsbetriebsstrom Ie bei AC-15, 24 V: 6 A
Bemessungsbetriebsstrom Ie bei AC-15, 125 V: 6 A
Bemessungsbetriebsstrom Ie bei DC-13, 24 V: 3 A
Ausrichtung des Betätigungselements: Rollenstößel gerade
Höhe des Sensors: 49,80000000 mm
Bemessungsbetriebsstrom Ie bei DC-13, 125 V: 0,55000000 A
Zwangsöffnung: false
Anzahl der Kontakte als Wechsler: 0

Technische Daten

Isolationsspannung: 400 V
Betriebsfrequenz: 50/60 Hz

Verpackungsart: Piece

Produkt-Art: Positionsschalter

Anschluss: Schrauben

Betätigungsart: Stangenhebel

Schaltstrom (max.): 6 A

Kontaktart: 1 Öffner
1 Schließer
1 Wechsler

Kontaktmaterial: Silberlegierung

Gewicht: 160 g

Min. Temperatur: -25 °C

Max. Temperatur: +85 °C

: IP65
IP67

Gewinde-Maß: M20 x 1.5

Mechanische Lebensdauer: 15000000

Elektrische Lebensdauer: 100000

Material: Kunststoff

Breite: 40 mm

Typ: 3SE5132-0CJ80

Inhalt: 1 St.

Abm.: (L x B) 281 mm x 40 mm

RoHS-konform: Ja

Länge: 281 mm

Tiefe: 49.8 mm

: Sprungschaltglied

: Kunststoff

: FALSE

: sonstige

: FALSE

: ohne

: ohne

: ohne

: Quader

: IP65

: FALSE

: 0

: Stangenhebel

: ohne

: FALSE

: 6 A

: 6 A

: 0.55 A

: 3 A

: 40 mm

: 49.8 mm

: 281 mm

: FALSE

: -25-85 °C

: 1

: 1

: 0

: Rollenstößel gerade

: 12

UKCA: Ja

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Betätigungsart

Kontaktart

Schaltstrom (max.)

Schutzart

Verpackungsart

Siemens 3SE51120BB01 3SE5112-0BB01 Positionsschalter 6 A Kuppenstößel, Edelstahlstößel IP66, IP67 1 St.

Bestell-Nr.:1746804

Lieferung Fr., 27. Nov.

Conrad Electronic

Kuppenstößel

1 Öffner

6 A

IP66

Piece

Stück

Min.: 1

Vielfache: 1

CHF 45.95^*

Siemens 3SE51120BC02 3SE5112-0BC02 Positionsschalter 6 A Kuppenstößel, Edelstahlstößel IP66, IP67 1 St.

Bestell-Nr.:1746805

Lieferung Fr., 27. Nov.

Conrad Electronic

Kuppenstößel

1 Öffner

6 A

IP66

Piece

Stück

Min.: 1

Vielfache: 1

CHF 61.95^*

Siemens 3SE51120BD02 3SE5112-0BD02 Positionsschalter 6 A Edelstahlrolle, Rollenstößel IP66, IP67 1 St.

Bestell-Nr.:1704984

Lieferung Fr., 27. Nov.

Conrad Electronic

Edelstahlrolle

1 Öffner

6 A

IP66

Piece

Stück

Min.: 1

Vielfache: 1

CHF 69.95^*

Siemens 3SE51120BE01 3SE5112-0BE01 Positionsschalter 6 A Rollenhebel, Metallhebel, Kunststoffrolle IP66, IP67 1 St.

Bestell-Nr.:1746806

Lieferung Fr., 27. Nov.

Conrad Electronic

Rollenhebel

1 Öffner

6 A

IP66

Piece

Stück

Min.: 1

Vielfache: 1

CHF 57.95^*

Siemens 3SE51120BF01 3SE5112-0BF01 Positionsschalter 6 A Winkelrollenhebel, Metallhebel, Kunststoffrolle IP66, IP67 1 St.

Bestell-Nr.:1699422

Lieferung Fr., 27. Nov.

Conrad Electronic

Winkelrollenhebel

1 Öffner

6 A

IP66

Piece

Stück

Min.: 1

Vielfache: 1

CHF 57.95^*

Siemens 3SE51120BH01 3SE5112-0BH01 Positionsschalter 6 A Schwenkhebel, Metallhebel IP66, IP67 1 St.

Bestell-Nr.:1746807

Lieferung Fr., 27. Nov.

Conrad Electronic

Schwenkhebel

1 Öffner

6 A

IP66

Piece

Stück

Min.: 1

Vielfache: 1

CHF 65.95^*

Siemens 3SE51120BH02 3SE5112-0BH02 Positionsschalter 6 A Schwenkhebel, Metallhebel IP66, IP67 1 St.

Bestell-Nr.:1746808

Lieferung Fr., 27. Nov.

Conrad Electronic

Schwenkhebel

1 Öffner

6 A

IP66

Piece

Stück

Min.: 1

Vielfache: 1

CHF 87.95^*

Siemens 3SE51120BH50 3SE5112-0BH50 Positionsschalter 6 A Schwenkhebel, Metallhebel, Kunststoffrolle IP66, IP67 1 St.

Bestell-Nr.:1699582

Lieferung Fr., 27. Nov.

Conrad Electronic

Schwenkhebel

1 Öffner

6 A

IP66

Piece

Stück

Min.: 1

Vielfache: 1

CHF 67.95^*

Siemens 3SE51120BH60 3SE5112-0BH60 Positionsschalter 6 A Schwenkhebel, Metallhebel, Kunststoffrolle IP66, IP67 1 St.

Bestell-Nr.:1746809

Lieferung Fr., 27. Nov.

Conrad Electronic

Schwenkhebel

1 Öffner

6 A

IP66

Piece

Stück

Min.: 1

Vielfache: 1

CHF 71.95^*

Siemens 3SE51120CA001AJ0 3SE5112-0CA00-1AJ0 Positionsschalter 6 A Sprungkontakt IP66, IP67 1 St.

Bestell-Nr.:1749859

Lieferung Fr., 27. Nov.

Conrad Electronic

Sprungkontakt

1 Öffner

6 A

IP66

Stück

Min.: 1

Vielfache: 1

CHF 59.95^*

Dokumente & Downloads

Datenblatt

Datenblatt 1745470 Siemens 3SE51320CJ80 3SE5132-0CJ80 Positionsschalter 6 A Stangenhebel IP65, IP67 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1745470 Siemens 3SE51320CJ80 3SE5132-0CJ80 Positionsschalter 6 A Stangenhebel IP65, IP67 1 St.

Konformitätserklärung

Konformitätserklärung 1745470 Siemens 3SE51320CJ80 3SE5132-0CJ80 Positionsschalter 6 A Stangenhebel IP65, IP67 1 St.

Beschreibung

Positionsschalter Kunststoffgehäuse 40 mm nach EN 50041 Geräteanschluss 1 x (M20 x 1,5) 1S/1Ö Sprungkontakte Schwenkantrieb rechts/links einstellbar, Stangenhebel aus Aluminium 200 mm lang Mechanische Positionsschalter SIRIUS 3SE5 zur Positions- und Lageerfassung von Maschinenteilen und Stellungsüberwachung von Schutzeinrichtungen.
Der modulare Aufbau der Positionsschalter 3SE5 ermöglicht eine Vielzahl von Varianten bei einer kleinen Anzahl von Lagertypen. Die große Varianz der Stecker- und Rollen erfüllt nahezu alle Anforderungen im Industriealltag. LEDs zeigen den aktuellen Status des Geräts an. Dank Schnellanschlusstechnik können die Anschlusszeiten erheblich reduziert werden. Schaltpunkte und Befestigung nach EN 50047 und EN 50041. Die Geräte sind weltweit zugelassen (IEC, UL). Mit der entsprechenden Schalterkonfiguration können höchste Sicherheitsanforderungen nach PL e bzw. SIL 3 erfüllt werden. Die integrierte ASIsafe-Elektronik benötigt eine geringe Stromaufnahme.
Es stehen verschiedene Gehäusegrößen, mit verschiedenen Schaltgliedern, in Kunststoff oder Metall oder Kompaktbauform zur Verfügung. Einige Varianten sind optional mit LED-Statusanzeige und M12-Stecker erhältlich. Die Reihe3SF1 mit direkter Anbindung an das Bussystem AS-Interface rundet das Portfolio ab.
Als Zubehör sind je nach Ausführung Antriebsköpfe und Stecker sowie weiteres Montage-/Anschlusszubehör erhältlich.
Safety is a SIRIUS business.
