Name: Siemens 3SE51220CH80 3SE5122-0CH80 Positionsschalter 6 A Stangenhebel IP65, IP67 1 St.
Brand: Siemens
SKU: 1747557
Availability: BackOrder

'Nockenschalter' mit grauer und türkisfarbener Abdeckung, montiert auf einer vertikalen Stange.

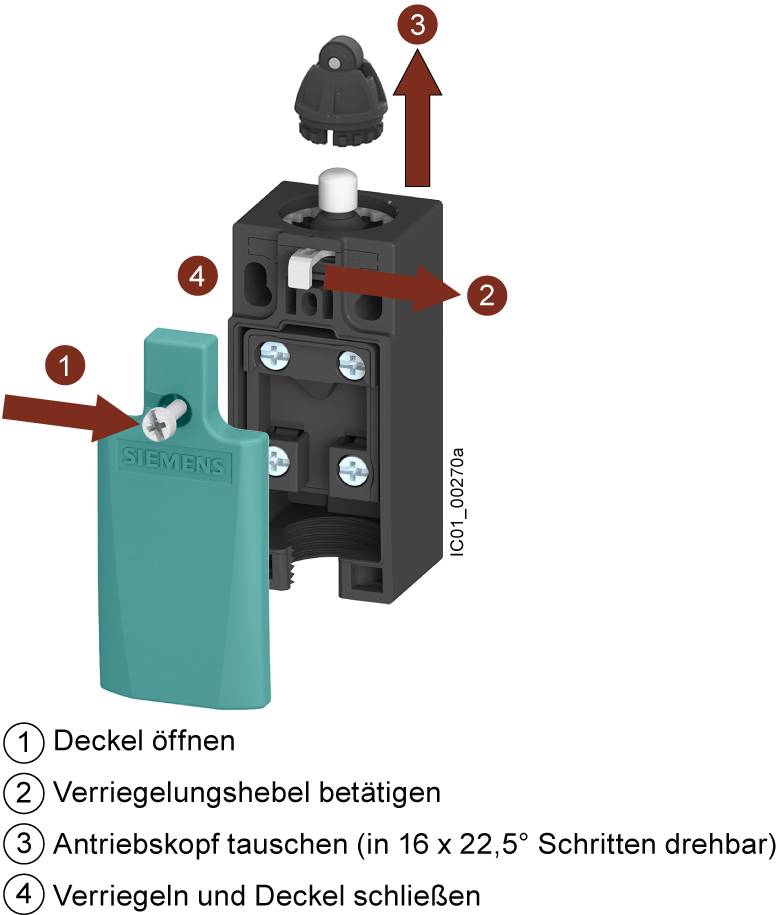

'Schritt 1: Deckel öffnen. Schritt 2: Verriegelungshebel betätigen. Schritt 3: Antriebskopf austauschen (drehbar). Schritt 4: Verriegeln und Deckel schließen.'

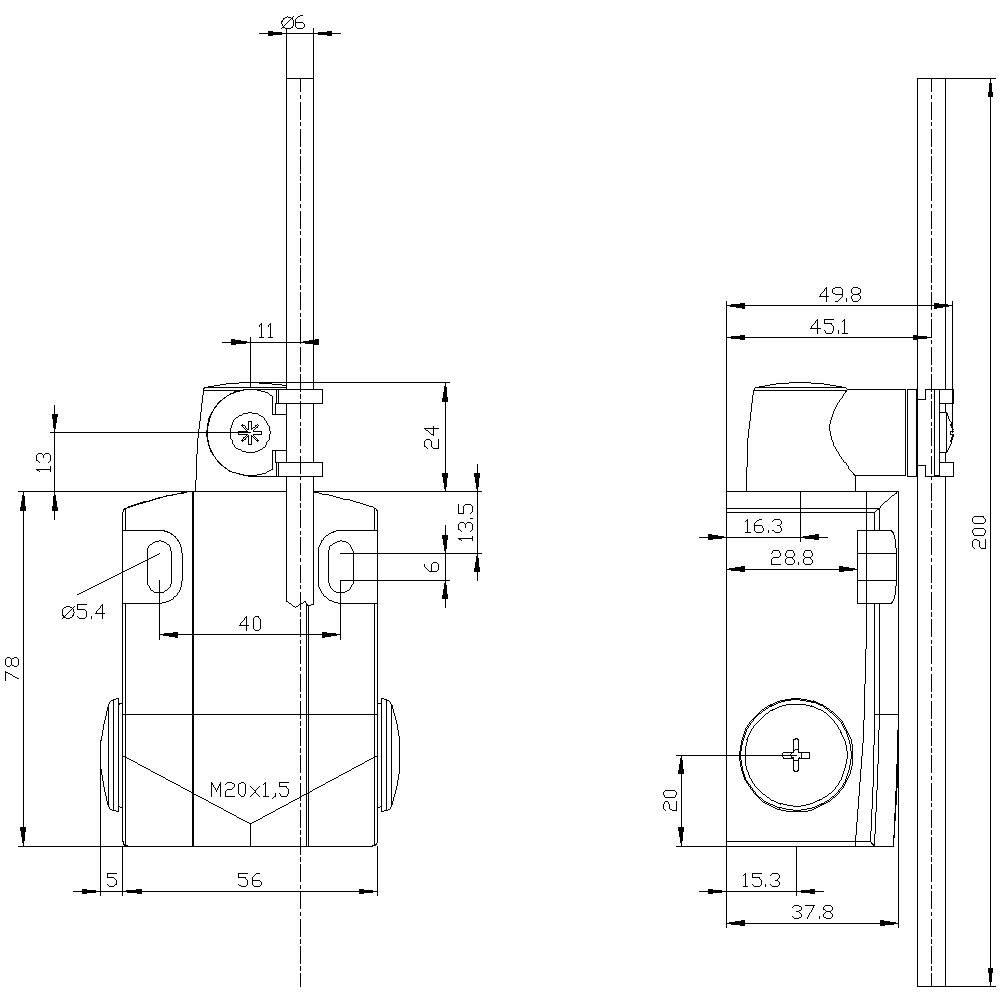

Technische Zeichnung eines zylindrischen Teils mit Maßen. Seiten- und Vorderansicht werden gezeigt, inklusive Gewinde M20x1,5.

1/3

Abbildung ähnlich

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Fr., 27. Nov.

Anzahl

Stück

Gesamt (CHF 61.95 / Stück)

CHF 61.95

inkl. MwSt.

nur CHF 8.00

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

Isolationsspannung: 400 V
Betriebsfrequenz: 50/60 Hz

Verpackungsart: Piece

Produkt-Art: Positionsschalter

Anschluss: Schrauben

Betätigungsart: Stangenhebel

Schaltstrom (max.): 6 A

Kontaktart: 1 Öffner
1 Schließer
1 Wechsler

Kontaktmaterial: Silberlegierung

Gewicht: 440 g

Min. Temperatur: -25 °C

Max. Temperatur: +85 °C

: IP65
IP67

Gewinde-Maß: M20 x 1.5

Mechanische Lebensdauer: 15000000

Elektrische Lebensdauer: 100000

Material: Metall

Breite: 56 mm

Typ: 3SE5122-0CH80

Inhalt: 1 St.

Abm.: (L x B) 281 mm x 56 mm

RoHS-konform: Ja

Länge: 281 mm

Tiefe: 49.8 mm

: Sprungschaltglied

: Metall

: FALSE

: lackiert

: FALSE

: ohne

: ohne

: ohne

: Quader

: IP65

: FALSE

: 0

: Stangenhebel

: ohne

: FALSE

: 6 A

: 6 A

: 0.55 A

: 3 A

: 56 mm

: 49.8 mm

: 281 mm

: FALSE

: -25-85 °C

: 1

: 1

: 0

: Rollenstößel gerade

: 12

UKCA: Ja
