Name: Siemens 3RT2045-1XB40-0LA2 Bahnschütz 1 Schließer, 1 Öffner 82 kW 1000 V 77 A mit Varistor Passend für Marke (Relais): S
Brand: Siemens
SKU: 2863594
Availability: BackOrder

Ein grauer elektrischer Schütz von Siemens mit blauen Teilen, gekennzeichnet mit Anschlusspunkten und einer kleinen Siemens-Plakette.

Elektronischer Schaltschrank offen, mit komplexen Kabeln und Schaltkreisen; daneben ein nasser, verregneter Blick auf Außenanlagen.

Schaltschema eines Motorschutzschalters mit Spule und Kontakten. Zeigt Eingänge, Ausgänge und drei Leitungen sowie Kontaktbezeichnungen.

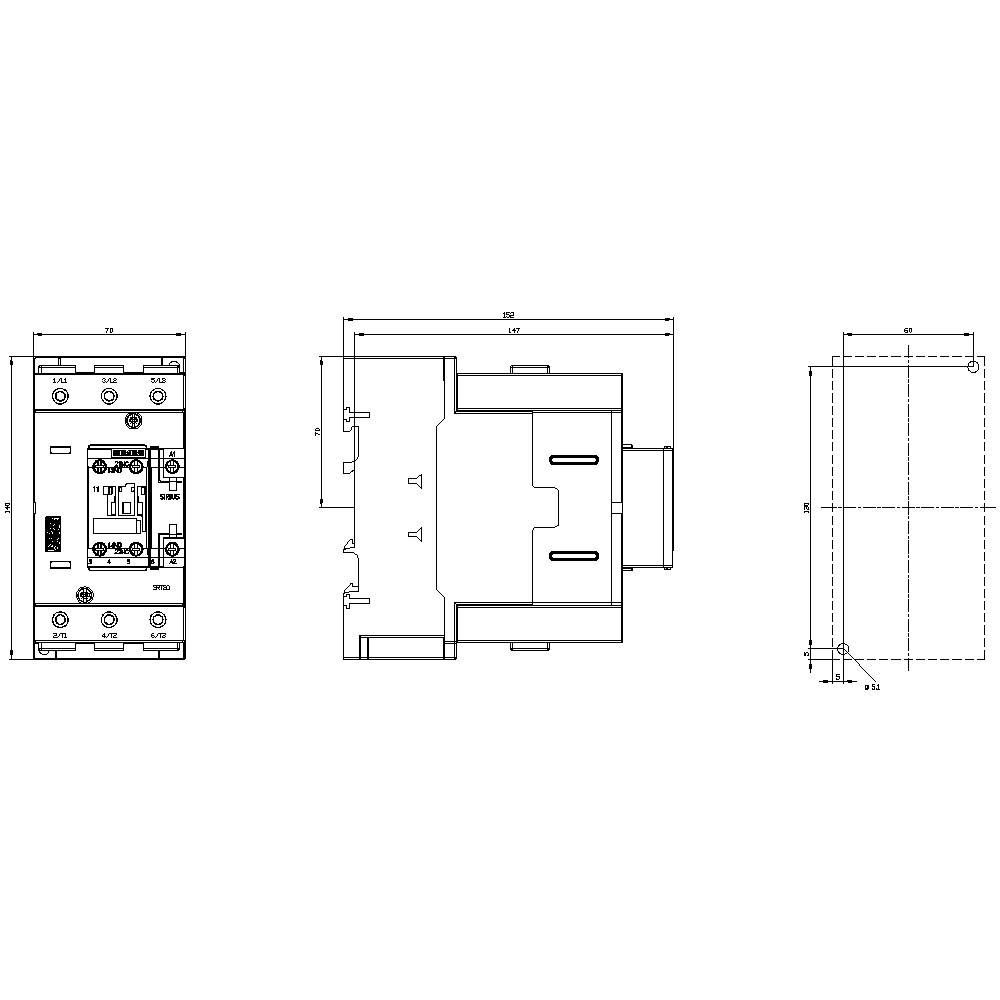

'Technische Zeichnung eines elektronischen Bauteils mit drei Ansichten: Vorderansicht, Seitenansicht und Draufsicht, inklusive Maßangaben.'

1/4

Abbildung ähnlich

Produkt-Art

Bahnschütz

Polzahl

3polig

Nennspannung

1000 V

Laststrom

77 A

Leistung

82 kW

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Fr., 4. Dez.

Anzahl

Set(s)

Gesamt (CHF 584.95 / Stück)

CHF 634.95

-8 %

CHF 584.95

inkl. MwSt.

Kostenfreier Versand

nur CHF 60.00

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

Anzahl der Schließer / am Schütz / für Hilfskontakte: 1
Anzahl der Schließer / für Hauptkontakte: 3
Anzahl der Schließer / für Hilfskontakte: 1
Anzahl der Schließer / für Hilfskontakte / unverzögert schaltend: 1
Anzahl der Öffner / am Schütz / für Hilfskontakte: 1
Anzahl der Öffner / für Hilfskontakte: 1
Anzahl der Öffner / für Hilfskontakte / unverzögert schaltend: 1
Betriebsstrom bei AC-1 / bei 400 V / bei Umgebungstemperatur 40 °C: 125 A
Betriebsstrom bei AC-3 / bei 400 V: 80 A
Anzugsleistung der Magnetspule bei DC: 76 W
Art der anschließbaren Leiterquerschnitte / bei AWG-Leitungen / für Hauptkontakte: 2x (10 ... 1/0), 1x (10 ... 2)
Art der anschließbaren Leiterquerschnitte / bei AWG-Leitungen / für Hilfskontakte: 2x (20 ... 16), 2x (18 ... 14)
Aufstellungshöhe bei Höhe über NN / maximal: 2000 m
Reiheneinbau: ja
Berührungsschutz frontseitig: fingersicher bei senkrechter Berührung von vorne
Isolationsspannung des Hauptstromkreises bei Verschmutzungsgrad 3: 1000 V
Mechanische Lebensdauer (Schaltspiele) des Schützes mit aufgesetztem elektronikgerechtem Hilfsschalterblock / typisch: 5000000
Mechanische Lebensdauer (Schaltspiele) des Schützes mit aufgesetztem Hilfsschalterblock / typisch: 10000000
Spiegelkontakt: ja
Stoßspannungsfestigkeit des Hauptstromkreises: 8 kV
Maximal zulässige Spannung für sichere Trennung / zwischen Spule und Hauptkontakten: 690 V
Produkterweiterung / Hilfsschalter: ja

Produkt-Art: Bahnschütz

Typ: 3RT2045-1XB40-0LA2

Baugröße: S3

Polzahl: 3polig

Kontaktart: 1 Schließer
1 Öffner

Hilfskontaktart: 1 Schließer

Nennspannung: 1000 V

Steuerspannung (min.): 24 V/DC

Steuerspannung (max.): 24 V/DC

Steuerspannungs-Bereich: 24 - 24 V/DC

Schaltspannung (max.): 1000 V DC/AC

Dauerstrom (max.): 125 A

Laststrom: 77 A

: 82 kW

Passend für Marke: Siemens

Passend für Serie: Siemens Serie Sirius

Besonderheiten: mit Varistor

Montageart: Schraubbefestigung
Schnappbefestigung
Hutschiene

Anschluss: Schrauben

Mechanische Lebensdauer: 10000000

Ansprechzeit: 57 ms

Abfallzeit: 70 ms

: IP00
IP20

Min. Temperatur: -40 °C

Max. Temperatur: +70 °C

Breite: 70 mm

Höhe: 140 mm

Tiefe: 152 mm

Abm.: (B x H x T) 70 x 140 x 152 mm

Inhalt: 1 St.

RoHS-konform: Ja

UKCA: nicht relevant

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Laststrom

Leistung

Nennspannung

Siemens 3RT2045-1XB40-0LA2 Bahnschütz 1 Schließer, 1 Öffner 82 kW 1000 V 77 A mit Varistor Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:2863594

Lieferung Fr., 4. Dez.

Conrad Electronic

Dieser Artikel

77 A

82 kW

1000 V

Stück

Min.: 1

Vielfache: 1

CHF 584.95^*

Siemens 3RT2017-2KG42-0LA0 Bahnschütz 3 Schließer 13 kW 690 V 11 A mit Schutzdiode Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:2863556

Lieferung Mo., 30. Nov.

Conrad Electronic

11 A

13 kW

690 V

Stück

Min.: 1

Vielfache: 1

CHF 81.95^*

Siemens 3RT2018-2LB42-1LA0 Bahnschütz 3 Schließer 13 kW 690 V 14 A mit Varistor Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:2863561

Lieferung Mi., 16. Dez.

Conrad Electronic

14 A

13 kW

690 V

Stück

Min.: 1

Vielfache: 1

CHF 107.95^*

Siemens 3RT2018-2XB41-2LA2 Bahnschütz 1 Schließer 13 kW 690 V 14 A mit Varistor Passend für Marke (Relais): Siemens Piece 1 St.

Bestell-Nr.:2863564

Lieferung Mo., 30. Nov.

Conrad Electronic

14 A

13 kW

690 V

Stück

Min.: 1

Vielfache: 1

CHF 107.95^*

Siemens 3RT2018-2XB42-2LA2 Bahnschütz 1 Öffner 13 kW 690 V 14 A mit Varistor Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:2863565

Lieferung Mo., 30. Nov.

Conrad Electronic

14 A

13 kW

690 V

Stück

Min.: 1

Vielfache: 1

CHF 107.95^*

Siemens 3RT2018-2XF41-2LA2 Bahnschütz 1 Schließer 13 kW 690 V 14 A mit Varistor Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:2863566

Lieferung Mo., 30. Nov.

Conrad Electronic

14 A

13 kW

690 V

Stück

Min.: 1

Vielfache: 1

CHF 107.95^*

Siemens 3RT2018-2XF42-2LA2 Bahnschütz 1 Öffner 13 kW 690 V 14 A mit Varistor Passend für Marke (Relais): Siemens Piece 1 St.

Bestell-Nr.:2863567

Lieferung Mo., 30. Nov.

Conrad Electronic

14 A

13 kW

690 V

Stück

Min.: 1

Vielfache: 1

CHF 107.95^*

Siemens 3RT2035-3XJ40-0LA2 Bahnschütz 1 Schließer, 1 Öffner 39 kW 690 V 41 A mit Varistor Passend für Marke (Relais): Siemens Piece 1 St.

Bestell-Nr.:2863581

Lieferung Fr., 4. Dez.

Conrad Electronic

41 A

39 kW

690 V

Stück

Min.: 1

Vielfache: 1

CHF 273.95^*

Siemens 3RT2036-3XJ40-0LA2 Bahnschütz 1 Schließer, 1 Öffner 46 kW 690 V 52 A mit Varistor Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:2863582

Lieferung Fr., 4. Dez.

Conrad Electronic

52 A

46 kW

690 V

Stück

Min.: 1

Vielfache: 1

CHF 624.95^*

Siemens 3RT2037-3XJ40-0LA2 Bahnschütz 1 Schließer, 1 Öffner 53 kW 690 V 65 A mit Varistor Passend für Marke (Relais): Siemens Piece 1 St.

Bestell-Nr.:2863583

Lieferung Fr., 4. Dez.

Conrad Electronic

65 A

53 kW

690 V

Stück

Min.: 1

Vielfache: 1

CHF 589.95^*

Dokumente & Downloads

Datenblatt

Datenblatt 2863594 Siemens 3RT2045-1XB40-0LA2 Bahnschütz 1 Schließer, 1 Öffner 82 kW 1000 V 77 A mit Varistor Passend für Marke (Relais): S

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2863594 Siemens 3RT2045-1XB40-0LA2 Bahnschütz 1 Schließer, 1 Öffner 82 kW 1000 V 77 A mit Varistor Passend für Marke (Relais): S

Beschreibung

Bahnschütz, AC-3e/AC-3, 80 A, 37 kW / 400 V, 3-polig, DC 24 V, 0,7-1,25* US, elektronischer Antrieb, mit integriertem Varistor, Hilfskontakte: 1 S + 1 Ö, Schraubanschluss Leistungsschütz SIRIUS 3RT2 zum Schalten von Motoren unter extremen Bedingungen z.B. für Bahnanwendungen.
Die Schütze 3RT2 sind Teil des SIRIUS Systembaukastens mit seinen optimal aufeinander abgestimmten Produkten. Sie überzeugen durch große Leistung bei gleichzeitig kompakter Bauweise und hoher Kontaktzuverlässigkeit. Sie können mit anderen Komponenten im Verbraucherabzweig vielfältig kombiniert werden. Viele der Gerätekombinationen sind werkseitig getestet. Die Schütze bieten für jede Anwendung die optimale Anbindung an die Steuerung (parallel, über ASi oder IO-Link). Integrierte Hilfsschalter reduzieren die Komplexität Ihres Aufbaus. Die frontseitigen Anschlüsse ermöglichen einfaches Verdrahten. Die Schütze 3RT2 sind klimafest, weltweit zugelassen (z.B. IEC und UL/CSA) und IE3/IE4ready. Diese Variante zeichnet sich durch einen erweiterten Arbeits- und Temperaturbereich für härtere Umgebungsbedingungen aus.
Sie sind in verschiedenen Baugrößen und in einem großen Leistungsbereich in AC- und DC-Betätigung erhältlich. Neben Schraubanschlusstechnik stehen die Geräte auch durchgängig mit Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss zur Verfügung.
Das umfassende Zubehör, wie z.B. Hilfsschalter, Hilfsauslöser etc. ist einheitlich für alle Baugrößen. Die verfügbaren Verbindungsbausteine, Funktionsmodule und das Einspeisesystem SIRIUS 3RV29 reduzieren den Verdrahtungsaufwand erheblich.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
