Name: Siemens 3RT2035-1KB44 Leistungsschütz 3 Schließer 18.5 kW 690 V/AC mit Varistor Passend für Marke (Relais): Siemens 1 St
Brand: Siemens
SKU: 1747594
Availability: BackOrder

Schütz von Siemens: Schwarz-blaues Gerät mit mehreren Anschlussklemmen, gekennzeichnet mit 'SIEMENS'. Verwendet zur Steuerung von Stromkreisen.

Ein geöffneter Schaltschrank mit elektronischen Komponenten neben einem Fenster, das Tropfen zeigt. Draußen verschwommen ein Fahrzeug.

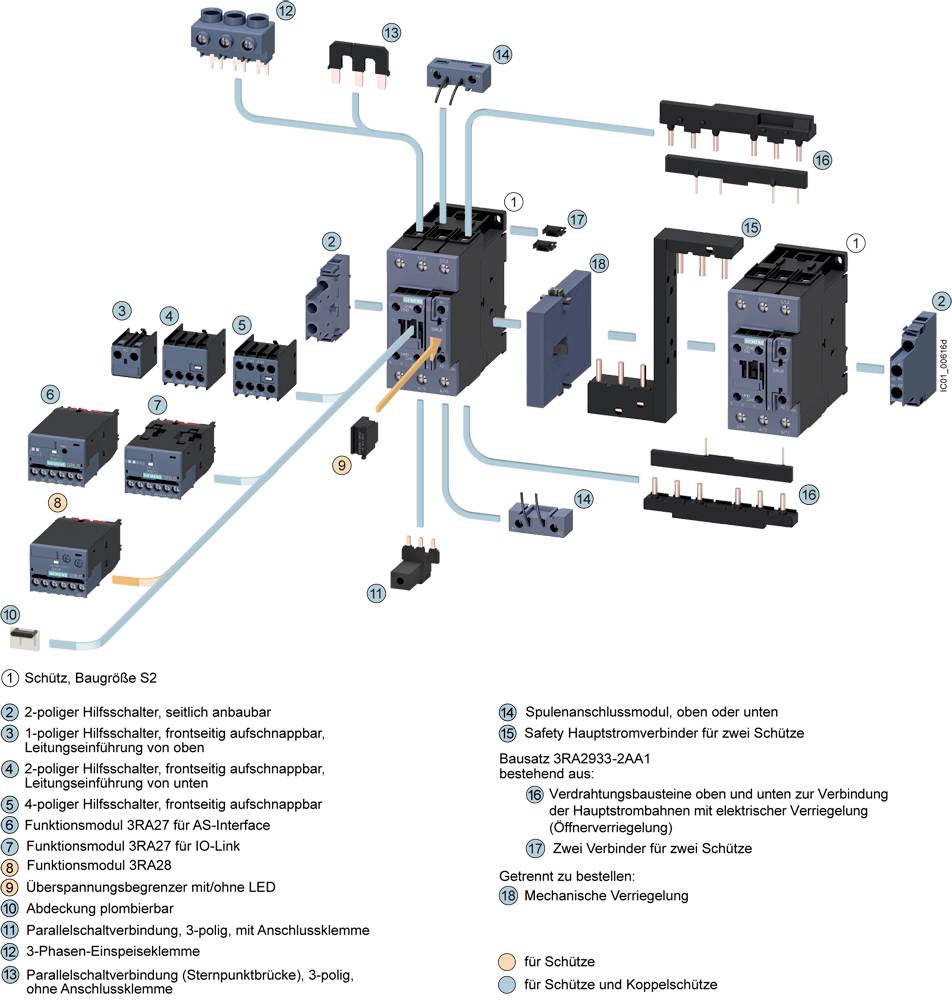

'Schütz, Baugröße S2' Diagramm mit nummerierten Bauteilen und deren Beschreibung. Zeigt den Aufbau und die Verbindungsmöglichkeiten der Komponenten.

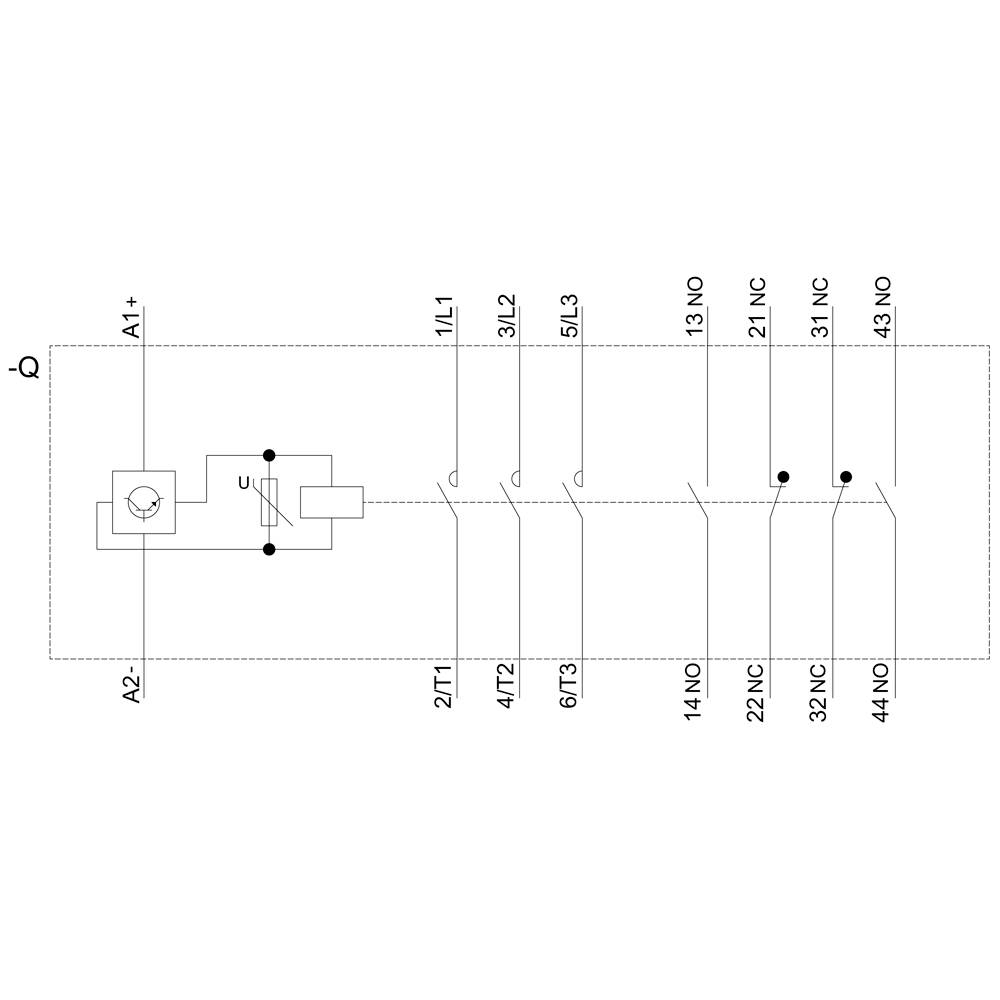

'Schaltplan eines elektrischen Relais mit Verbindungen für Spule, Schließer- und Öffnerkontakte. Zeigt verschiedene Anschlussklemmen.'

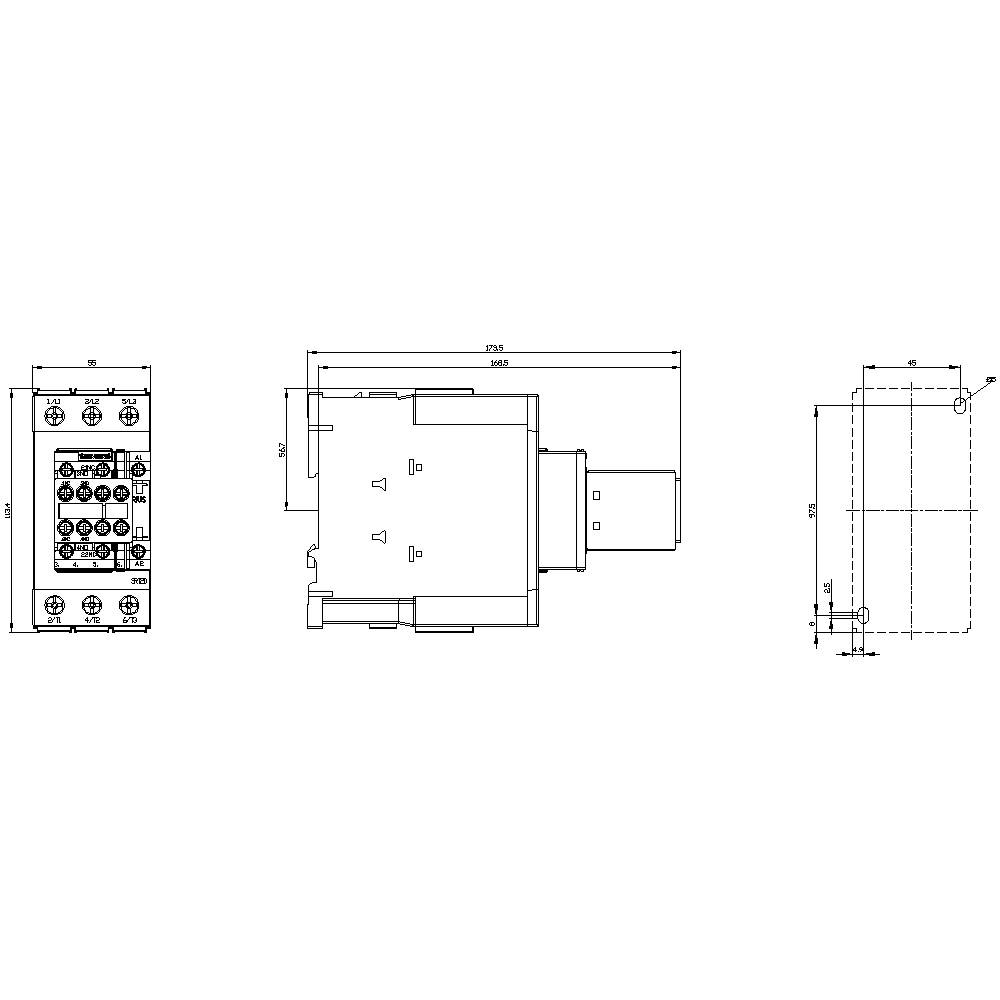

Technische Zeichnung eines Geräts mit drei Ansichten: Vorderansicht, Seitenansicht, Draufsicht. Maßangaben in Millimetern.

1/5

Abbildung ähnlich

Produkt-Art

Leistungsschütz

Polzahl

3polig

Nennspannung

690 V/AC

Leistung

18.5 kW

Anschluss

Schrauben

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Do., 10. Dez.

Anzahl

Stück

Gesamt (CHF 295.95 / Stück)

CHF 295.95

inkl. MwSt.

Kostenfreier Versand

nur CHF 30.00

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Koppelschütz, AC-3e, 40 A/18,5 kW/400V, 3-polig, DC 24V, 2S+2Ö, Schraubanschluss

Anzahl der Hilfskontakte als Schließer: 2
Bemessungsbetriebsleistung bei AC-3, 400 V: 18,50000000 kW
Anzahl der Öffner als Hauptkontakte: 0
Anzahl der Schließer als Hauptkontakte: 3
Höhe: 114 mm
Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 60 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 41 A
Anschlussart Hauptstromkreis: Schraubanschluss
Bemessungsbetriebsleistung NEMA: 30 kW
Spannungsart zur Betätigung: DC

Technische Daten

Spannungsart: DC
Leiterquerschnitt eindrähtig oder mehrdrähtig: 50 mm²
Leiterquerschnitt feindrähtig: 35 mm²

Produkt-Art: Leistungsschütz

Typ: 3RT2035-1KB44

Baugröße: S2

Polzahl: 3polig

Kontaktart: 3 Schließer

Nennspannung: 690 V/AC

Steuerspannung (min.): 19.2 V/DC

Steuerspannung (max.): 28.8 V/DC

Steuerspannungs-Bereich: 19.2 - 28.8 V/DC

Schaltspannung (max.): 690 V/AC

Dauerstrom (max.): 41 A

: 18.5 kW

Passend für Marke: Siemens

Passend für Serie: Siemens Serie Sirius

Besonderheiten: mit Varistor

Montageart: Schnappbefestigung
Schraubbefestigung

Anschluss: Schrauben

Mechanische Lebensdauer: 10000000

: IP20

Min. Temperatur: -25 °C

Max. Temperatur: +60 °C

Breite: 55 mm

Höhe: 114 mm

Tiefe: 174 mm

Abm.: (B x H x T) 55 x 114 x 174 mm

Inhalt: 1 St.

RoHS-konform: Ja

: TRUE

: 18.5 kW

: 3

: 2

: 2

: 41 A

: 60 A

: Schraubanschluss

: DC

: 35 A

: 22.0649625

UKCA: Ja

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Leistung

Verpackungsart

Siemens 3RT2035-1AB00 Leistungsschütz 3 Schließer 18.5 kW 690 V/AC mit Hilfskontakt Passend für Marke (Relais): Siemens Piece 1 St.

Bestell-Nr.:1746877

Lieferung Do., 10. Dez.

Conrad Electronic

18.5 kW

Piece

Stück

Min.: 1

Vielfache: 1

CHF 143.95^*

Siemens 3RT2035-1AB00-1AA0 Leistungsschütz 3 Schließer 18.5 kW 690 V/AC mit Hilfskontakt Passend für Marke (Relais): Siemens Piece 1 St.

Bestell-Nr.:1704997

Lieferung Fr., 4. Dez.

Conrad Electronic

18.5 kW

Piece

Stück

Min.: 1

Vielfache: 1

CHF 167.95^*

Siemens 3RT2035-1AB04 Leistungsschütz 3 Schließer 690 V/AC mit Hilfskontakt Passend für Marke (Relais): Siemens Piece 1 St.

Bestell-Nr.:1746878

Lieferung Fr., 4. Dez.

Conrad Electronic

Piece

Stück

Min.: 1

Vielfache: 1

CHF 157.95^*

Siemens 3RT2035-1AC10 Leistungsschütz 3 Schließer 690 V/AC Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1704998

Lieferung Fr., 4. Dez.

Conrad Electronic

Stück

Min.: 1

Vielfache: 1

CHF 149.95^*

Siemens 3RT2035-1AC20 Leistungsschütz 3 Schließer 18.5 kW 690 V/AC mit Hilfskontakt Passend für Marke (Relais): Siemens Piece 1 St.

Bestell-Nr.:1746879

Lieferung Do., 10. Dez.

Conrad Electronic

18.5 kW

Piece

Stück

Min.: 1

Vielfache: 1

CHF 143.95^*

Siemens 3RT2035-1AC24 Leistungsschütz 3 Schließer 18.5 kW 690 V/AC mit Hilfskontakt Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1746880

Lieferung Fr., 4. Dez.

Conrad Electronic

18.5 kW

Stück

Min.: 1

Vielfache: 1

CHF 157.95^*

Siemens 3RT2035-1AD00 Leistungsschütz 3 Schließer 18.5 kW 690 V/AC mit Hilfskontakt Passend für Marke (Relais): Siemens Piece 1 St.

Bestell-Nr.:1749096

Lieferung Fr., 4. Dez.

Conrad Electronic

18.5 kW

Piece

Stück

Min.: 1

Vielfache: 1

CHF 149.95^*

Siemens 3RT2035-1AD04 Leistungsschütz 3 Schließer 18.5 kW 690 V/AC mit Hilfskontakt Passend für Marke (Relais): Siemens Piece 1 St.

Bestell-Nr.:1746881

Lieferung Fr., 4. Dez.

Conrad Electronic

18.5 kW

Piece

Stück

Min.: 1

Vielfache: 1

CHF 167.95^*

Siemens 3RT2035-1AF00 Leistungsschütz 3 Schließer 690 V/AC mit Hilfskontakt Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1746882

Lieferung Do., 10. Dez.

Conrad Electronic

Stück

Min.: 1

Vielfache: 1

CHF 143.95^*

Siemens 3RT2035-1AF04 Leistungsschütz 3 Schließer 18.5 kW 690 V/AC mit Hilfskontakt Passend für Marke (Relais): Siemens Piece 1 St.

Bestell-Nr.:1746883

Lieferung Fr., 4. Dez.

Conrad Electronic

18.5 kW

Piece

Stück

Min.: 1

Vielfache: 1

CHF 157.95^*

Dokumente & Downloads

Datenblatt

Datenblatt 1747594 Siemens 3RT2035-1KB44 Leistungsschütz 3 Schließer 18.5 kW 690 V/AC mit Varistor Passend für Marke (Relais): Siemens 1 St

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1747594 Siemens 3RT2035-1KB44 Leistungsschütz 3 Schließer 18.5 kW 690 V/AC mit Varistor Passend für Marke (Relais): Siemens 1 St

Beschreibung

Leistungsschütz, AC-3e/AC-3, 41 A, 18,5 kW / 400 V, 3-polig, DC 24 V, 0,8-1,2* US, mit integriertem Varistor, Hilfskontakte: 2 S + 2 Ö, Schraubanschluss, Baugröße: S2, geeignet für SPS-Ausgänge, Hilfsschalter lösbar Koppelschütz SIRIUS 3RT2 zum Schalten von Motoren und von Hilfs- und Steuerstromkreisen, speziell ausgelegt zum direkten Anschluss an elektronische Steuerungen.
Die Schütze 3RT2 sind Teil des SIRIUS Systembaukastens mit seinen optimal aufeinander abgestimmten Produkten. Sie überzeugen durch große Leistung bei gleichzeitig kompakter Bauweise und hoher Kontaktzuverlässigkeit. Sie können mit anderen Komponenten im Verbraucherabzweig vielfältig kombiniert werden. Viele der Gerätekombinationen sind werkseitig getestet. Integrierte Hilfsschalter reduzieren die Komplexität Ihres Aufbaus. Die frontseitigen Anschlüsse ermöglichen einfaches Verdrahten. Die Schütze 3RT2 sind klimafest, weltweit zugelassen (z.B. IEC und UL/CSA) und IE3/IE4ready.
Neben Schraubanschlusstechnik stehen die Geräte auch durchgängig mit Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss zur Verfügung.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
