Name: Siemens 3RT2018-2XB42-0LA2 Bahnschütz 3 Schließer 7.5 kW 690 V/AC mit Varistor Passend für Marke (Relais): Siemens Piece
Brand: Siemens
SKU: 1704585
Availability: BackOrder

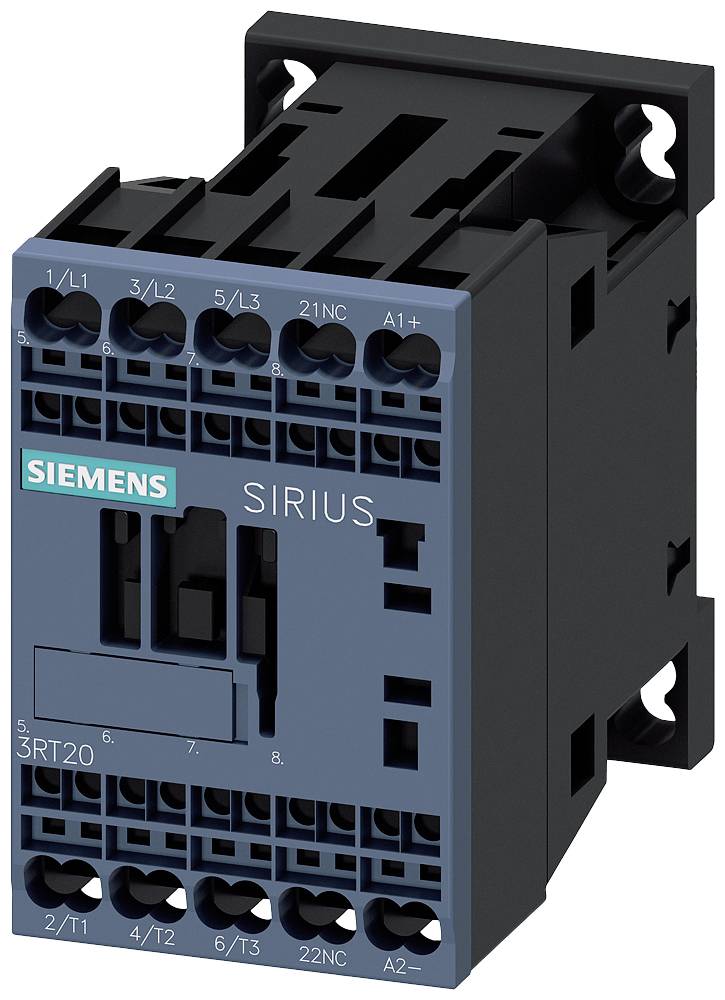

Elektrisches Schaltgerät von Siemens, Modell Sirius 3RT20, in schwarzem und blauem Gehäuse mit mehreren Anschlussklemmen.

Ein offener Schaltschrank mit Kabeln und Geräten neben einem regennassen Fenster mit unscharfem blauem Objekt im Hintergrund.

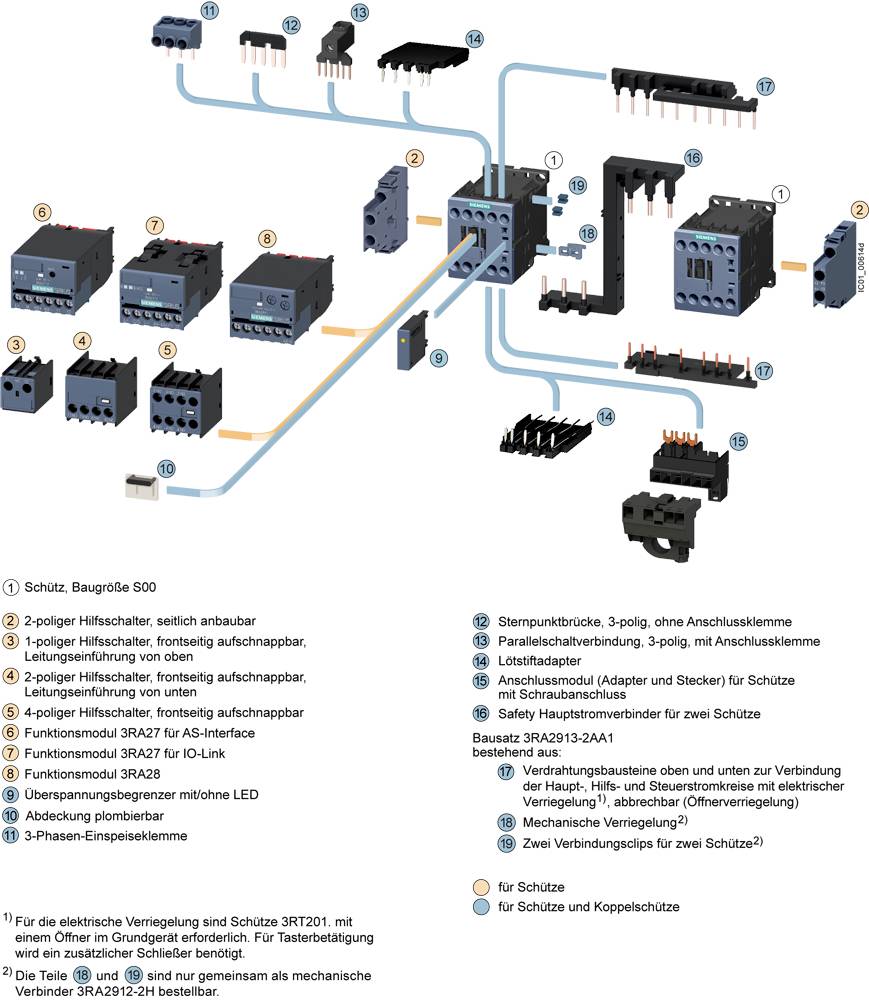

Abbildung eines Schaltplans mit verschiedenen Schaltgeräten, nummerierten Komponenten, Verbindungsleitungen und Erklärungen in der Legende.

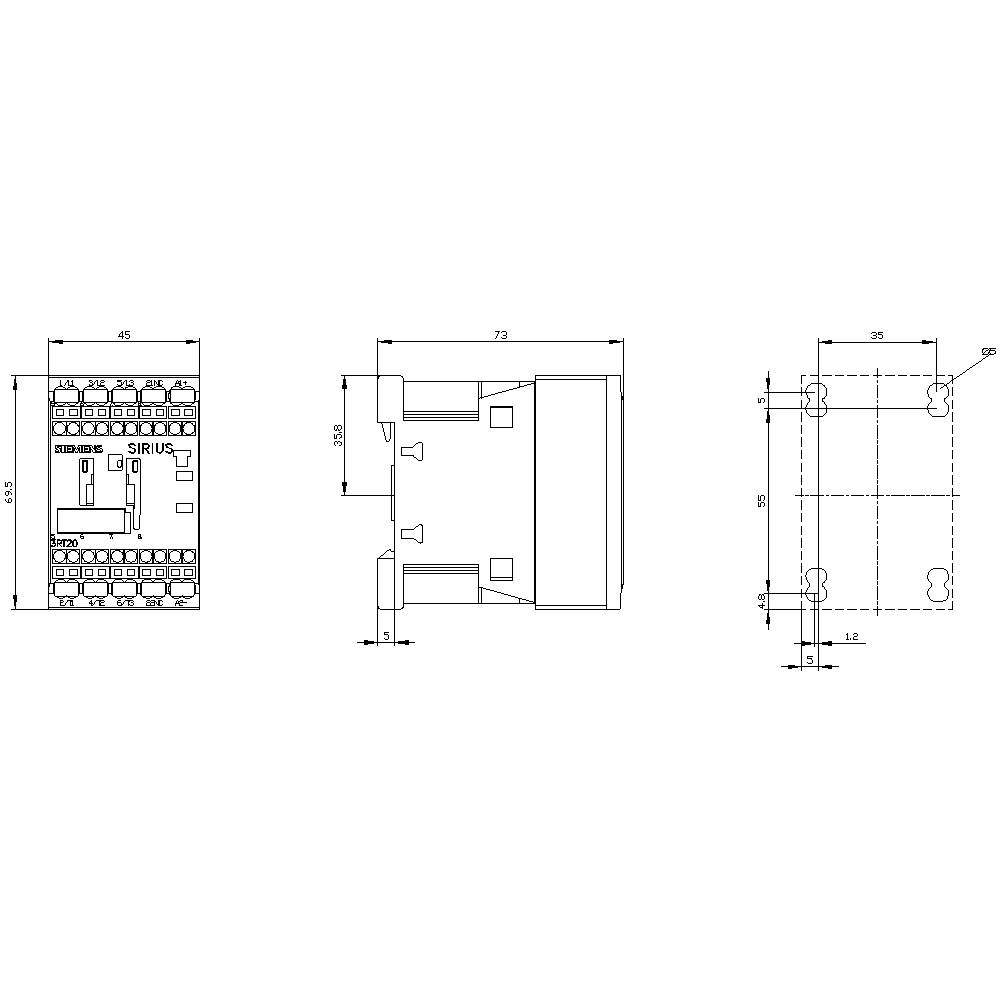

Technische Zeichnung eines SIRIUS Relaismoduls mit Front-, Seiten- und Draufsicht. Maße: 45 mm Breite, 73 mm Tiefe, 58 mm Höhe.

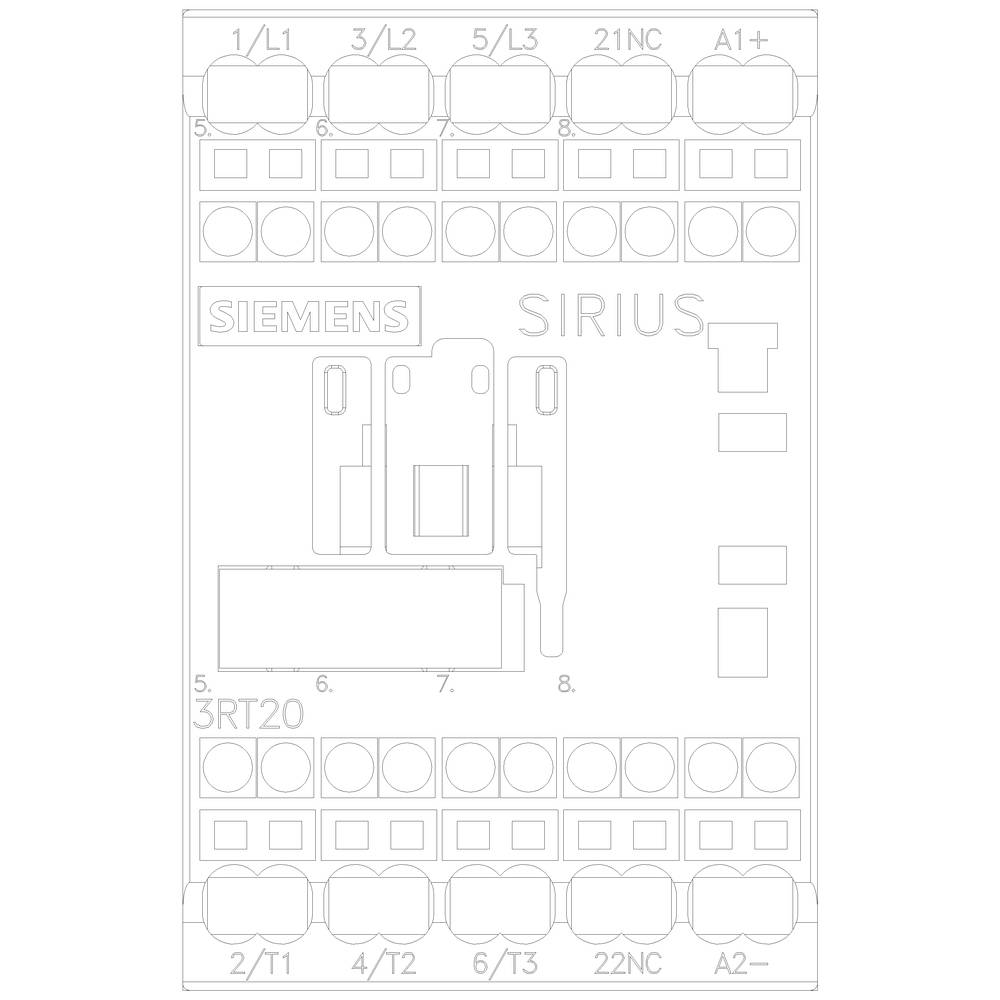

'Siemens SIRIUS' Relaisplan mit Anschlussklemmen markiert von 1 bis 8, Modell 3RT20.

1/5

Abbildung ähnlich

Produkt-Art

Bahnschütz

Polzahl

3polig

Nennspannung

690 V/AC

Leistung

7.5 kW

Anschluss

Federzuganschluss

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Mo., 30. Nov.

Anzahl

Stück

Gesamt (CHF 101.95 / Stück)

CHF 101.95

inkl. MwSt.

nur CHF 15.00

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Schütz, AC-3e, 7,5kW/400V, DC 24V, 0,7-1,25*Us, 1Ö, Varistor Federzuganschluss

Unser Service für Sie

Technische Daten

Leiterquerschnitt eindrähtig oder mehrdrähtig: 4 mm²
Leiterquerschnitt feindrähtig: 2.5 mm²

Verpackungsart: Piece

Produkt-Art: Bahnschütz

Typ: 3RT2018-2XB42-0LA2

Baugröße: S00

Polzahl: 3polig

Kontaktart: 3 Schließer

Hilfskontaktart: 1 Öffner

Nennspannung: 690 V/AC

Steuerspannung (min.): 24 V/DC

Steuerspannung (max.): 34 V/DC

Steuerspannungs-Bereich: 24 - 34 V/DC

Schaltspannung (max.): 690 V/AC

Dauerstrom (max.): 16 A

: 7.5 kW

Passend für Marke: Siemens

Passend für Serie: Siemens Serie Sirius

Besonderheiten: mit Varistor

Montageart: Schnappbefestigung
Schraubbefestigung

Anschluss: Federzuganschluss

Mechanische Lebensdauer: 30000000

Breite: 45 mm

Höhe: 70 mm

Abm.: (B x H) 45 mm x 70 mm

Inhalt: 1 St.

RoHS-konform: Ja

: TRUE

: 7.5 kW

: 3

: 0

: 1

: 16 A

: 22 A

: Federzuganschluss

: DC

: 11.5 A

: 5.5 kW

: 7.3549875

UKCA: nicht relevant

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Leistung

Nennspannung

Siemens 3RT1054-1XB46-0LA2 Bahnschütz 3 Schließer 55 kW 1000 V/AC mit Hilfskontakt 1 St.

Bestell-Nr.:1749106

Lieferung Fr., 11. Dez.

Conrad Electronic

55 kW

1000 V/AC

Stück

Min.: 1

Vielfache: 1

CHF 1'114.95^*

Siemens 3RT1054-1XF46-0LA2 Bahnschütz 3 Schließer 55 kW 1000 V/AC mit Hilfskontakt Passend für Marke (Relais): Siemens Piece 1 St.

Bestell-Nr.:1747321

Lieferung Fr., 11. Dez.

Conrad Electronic

55 kW

1000 V/AC

Stück

Min.: 1

Vielfache: 1

CHF 1'114.95^*

Siemens 3RT1054-1XJ46-0LA2 Bahnschütz 3 Schließer 55 kW 1000 V/AC mit Hilfskontakt Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1747322

Lieferung Fr., 11. Dez.

Conrad Electronic

55 kW

1000 V/AC

Stück

Min.: 1

Vielfache: 1

CHF 1'114.95^*

Siemens 3RT1054-2XB46-0LA2 Bahnschütz 3 Schließer 55 kW 1000 V/AC mit Hilfskontakt Passend für Marke (Relais): Siemens Piece 1 St.

Bestell-Nr.:1747332

Lieferung Fr., 11. Dez.

Conrad Electronic

55 kW

1000 V/AC

Stück

Min.: 1

Vielfache: 1

CHF 1'174.95^*

Siemens 3RT1054-2XF46-0LA2 Bahnschütz 3 Schließer 1000 V/AC mit Hilfskontakt Passend für Marke (Relais): Siemens Single 1 St.

Bestell-Nr.:1747333

Lieferung Fr., 11. Dez.

Conrad Electronic

1000 V/AC

Stück

Min.: 1

Vielfache: 1

CHF 1'114.95^*

Siemens 3RT1054-2XJ46-0LA2 Bahnschütz 3 Schließer 55 kW 1000 V/AC mit Hilfskontakt Passend für Marke (Relais): Siemens Piece 1 St.

Bestell-Nr.:1747334

Lieferung Fr., 11. Dez.

Conrad Electronic

55 kW

1000 V/AC

Stück

Min.: 1

Vielfache: 1

CHF 859.95^*

Siemens 3RT1054-3XB46-0LA2 Bahnschütz 3 Schließer 55 kW 1000 V/AC mit Hilfskontakt Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1747342

Lieferung Fr., 11. Dez.

Conrad Electronic

55 kW

1000 V/AC

Stück

Min.: 1

Vielfache: 1

CHF 1'114.95^*

Siemens 3RT1054-3XF46-0LA2 Bahnschütz 3 Schließer 55 kW 1000 V/AC mit Hilfskontakt Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1747343

Lieferung Fr., 11. Dez.

Conrad Electronic

55 kW

1000 V/AC

Stück

Min.: 1

Vielfache: 1

CHF 1'114.95^*

Siemens 3RT1054-3XJ46-0LA2 Bahnschütz 3 Schließer 55 kW 1000 V/AC mit Hilfskontakt Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1747344

Lieferung Fr., 11. Dez.

Conrad Electronic

55 kW

1000 V/AC

Stück

Min.: 1

Vielfache: 1

CHF 1'114.95^*

Siemens 3RT1054-6XB46-0LA2 Bahnschütz 3 Schließer 55 kW 1000 V/AC mit Hilfskontakt Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1747359

Lieferung Fr., 11. Dez.

Conrad Electronic

55 kW

1000 V/AC

Stück

Min.: 1

Vielfache: 1

CHF 1'114.95^*

Dokumente & Downloads

Datenblatt

Datenblatt 1704585 Siemens 3RT2018-2XB42-0LA2 Bahnschütz 3 Schließer 7.5 kW 690 V/AC mit Varistor Passend für Marke (Relais): Siemens Piece

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1704585 Siemens 3RT2018-2XB42-0LA2 Bahnschütz 3 Schließer 7.5 kW 690 V/AC mit Varistor Passend für Marke (Relais): Siemens Piece

Beschreibung

Bahnschütz, AC-3e/AC-3, 16 A, 7,5 kW / 400 V, 3-polig, DC 24-34 V, 0,7-1,25* US, elektronischer Antrieb, mit integriertem Varistor, Hilfskontakte: 1 Ö, Federzuganschluss, Baugröße: S00 Leistungsschütz SIRIUS 3RT2 zum Schalten von Motoren unter extremen Bedingungen z.B. für Bahnanwendungen.
Die Schütze 3RT2 sind Teil des SIRIUS Systembaukastens mit seinen optimal aufeinander abgestimmten Produkten. Sie überzeugen durch große Leistung bei gleichzeitig kompakter Bauweise und hoher Kontaktzuverlässigkeit. Sie können mit anderen Komponenten im Verbraucherabzweig vielfältig kombiniert werden. Viele der Gerätekombinationen sind werkseitig getestet. Die Schütze bieten für jede Anwendung die optimale Anbindung an die Steuerung (parallel, über ASi oder IO-Link). Integrierte Hilfsschalter reduzieren die Komplexität Ihres Aufbaus. Die frontseitigen Anschlüsse ermöglichen einfaches Verdrahten. Die Schütze 3RT2 sind klimafest, weltweit zugelassen (z.B. IEC und UL/CSA) und IE3/IE4ready. Diese Variante zeichnet sich durch einen erweiterten Arbeits- und Temperaturbereich für härtere Umgebungsbedingungen aus.
Sie sind in verschiedenen Baugrößen und in einem großen Leistungsbereich in AC- und DC-Betätigungerhältlich. Neben Schraubanschlusstechnik stehen die Geräte auch durchgängig mit Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss zur Verfügung.
Das umfassende Zubehör, wie z.B. Hilfsschalter, Hilfsauslöser etc. ist einheitlich für alle Baugrößen. Die verfügbaren Verbindungsbausteine, Funktionsmodule und das Einspeisesystem SIRIUS 3RV29 reduzieren den Verdrahtungsaufwand erheblich.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
