Name: Siemens 3RT2016-2QB41 Leistungsschütz 3 Schließer 690 V/AC mit Varistor Passend für Marke (Relais): Siemens Piece 1 St.
Brand: Siemens
SKU: 1731368
Availability: BackOrder

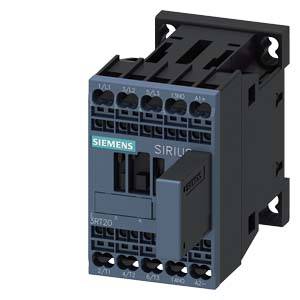

Ein elektrischer Schütz der Marke Siemens, Modell SIRIUS, in dunkler Farbe. Es zeigt mehrere Anschlüsse und einen Schalter an der Vorderseite.

Ein Stromschaltkasten mit offenen Paneelen und sichtbaren Drähten steht links, während rechts ein Fenster mit Regentropfen zu sehen ist. Im Hintergrund verschwommene Maschinen.

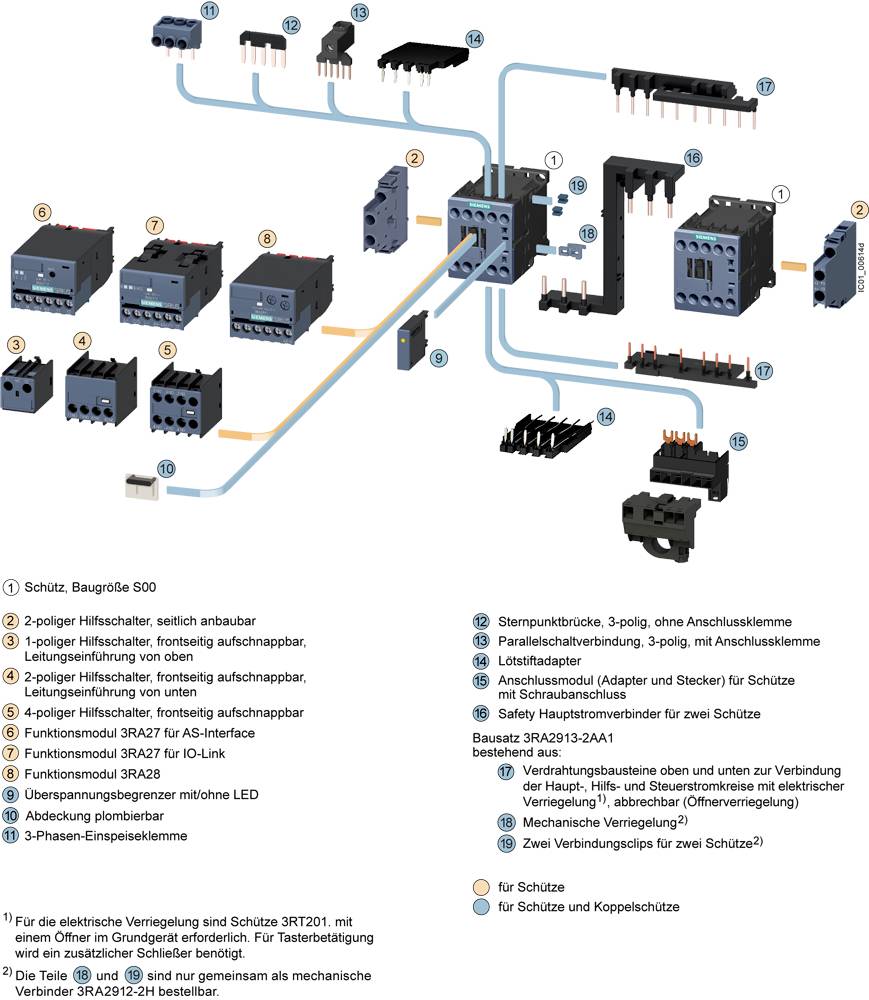

Schaltplan zur elektrischen Verdrahtung. Enthält verschiedene Schaltgeräte wie Schutzschalter, Leistungsschalter und Verbindungskomponenten mit nummerierter Beschreibung.

'Schaltplan eines dreiphasigen Schützes mit U-Spulenkreis oben links und Klemmen für Ein- und Ausgangsphasen L1, L2, L3.'

Technische Zeichnung eines elektrischen Schalters mit Seiten- und Oberansicht. Maße und technische Details sind angegeben.

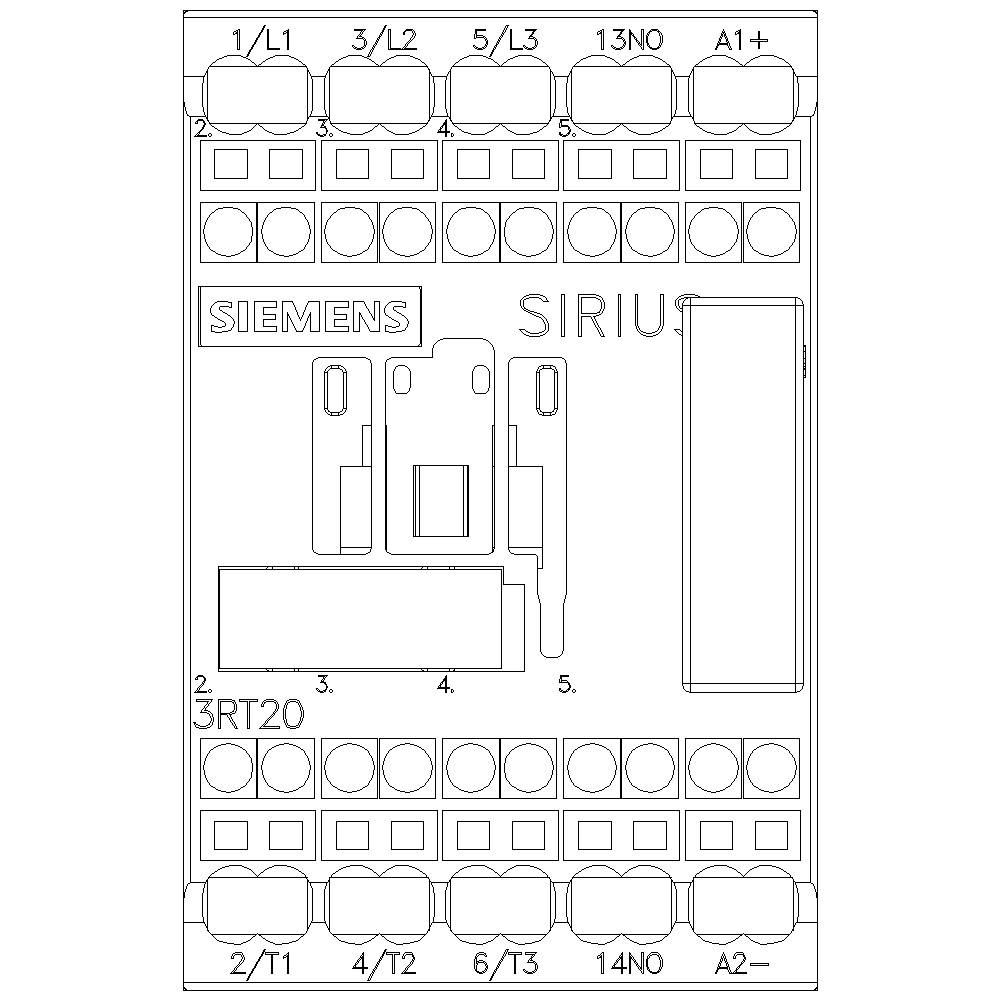

'Siemens Sirius Relaismodul 3RT20 mit vier Anschlussklemmen oben und fünf unten. Die mittleren Klemmen sind nummeriert.'

1/6

Abbildung ähnlich

Produkt-Art

Leistungsschütz

Polzahl

3polig

Nennspannung

690 V/AC

Anschluss

Federzuganschluss

Verpackungsart

Piece

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Mi., 2. Dez.

Anzahl

Stück

Gesamt (CHF 71.95 / Stück)

CHF 71.95

inkl. MwSt.

nur CHF 8.00

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Koppelschütz, AC-3e, 9 A/4 kW/400V, 3-polig, DC 24V, 1S, Federzuganschluss

Drehstromschütz,Installationsschütz,Lastschütz,Leistungsschütz,Magnetschalter,Netz-Schütz,Reiheneinbaugerät,Sammelschienenschütz,Schaltmodul,Schütz

Technische Daten

Spannungsart: DC
Leiterquerschnitt eindrähtig oder mehrdrähtig: 4 mm²
Leiterquerschnitt feindrähtig: 2.5 mm²

Verpackungsart: Piece

Produkt-Art: Leistungsschütz

Typ: 3RT2016-2QB41

Baugröße: S00

Polzahl: 3polig

Kontaktart: 3 Schließer

Hilfskontaktart: 1 Schließer

Nennspannung: 690 V/AC

Steuerspannung (min.): 16.8 V/DC

Steuerspannung (max.): 30 V/DC

Steuerspannungs-Bereich: 16.8 - 30 V/DC

Schaltspannung (max.): 690 V/AC

Dauerstrom (max.): 9 A

Passend für Marke: Siemens

Passend für Serie: Siemens Serie Sirius

Besonderheiten: mit Varistor

Montageart: Schnappbefestigung
Schraubbefestigung

Anschluss: Federzuganschluss

Mechanische Lebensdauer: 30000000

: IP20

Min. Temperatur: -25 °C

Max. Temperatur: +60 °C

Breite: 45 mm

Höhe: 70 mm

Tiefe: 121 mm

Abm.: (B x H x T) 45 x 70 x 121 mm

Inhalt: 1 St.

RoHS-konform: Ja

: TRUE

: 4 kW

: 3

: 1

: 9 A

: 22 A

: Federzuganschluss

: DC

: 8.5 A

: 3.67749375

UKCA: Ja

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Produkt-Art

Siemens 3RT2015-1AB01-1AA0 Leistungsschütz 3 Schließer 690 V/AC mit Hilfskontakt Passend für Marke (Relais): Siemens Piece 1 St.

Bestell-Nr.:1729542

Lieferung Mi., 2. Dez.

Conrad Electronic

Leistungsschütz

Stück

Min.: 1

Vielfache: 1

CHF 53.95^*

Siemens 3RT2015-1AB01-2AA0 Leistungsschütz 3 Schließer 3 kW 690 V/AC mit Hilfskontakt Piece 1 St.

Bestell-Nr.:1682165

Lieferung Mi., 2. Dez.

Conrad Electronic

Leistungsschütz

Stück

Min.: 1

Vielfache: 1

CHF 53.95^*

Siemens 3RT2015-1AB02 Leistungsschütz 3 Schließer 690 V/AC mit Hilfskontakt Passend für Marke (Relais): Siemens Piece 1 St.

Bestell-Nr.:1729543

Lieferung Mo., 30. Nov.

Conrad Electronic

Leistungsschütz

Stück

Min.: 1

Vielfache: 1

CHF 49.95^*

Siemens 3RT2015-1AB02-1AA0 Leistungsschütz 3 Schließer 3 kW 690 V/AC Passend für Marke (Relais): Siemens Piece 1 St.

Bestell-Nr.:1700576

Lieferung Mi., 2. Dez.

Conrad Electronic

Leistungsschütz

Stück

Min.: 1

Vielfache: 1

CHF 53.95^*

Siemens 3RT2015-1AB02-2AA0 Leistungsschütz 3 Schließer 3 kW 690 V/AC mit Hilfskontakt Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1686470

Lieferung Mi., 2. Dez.

Conrad Electronic

Leistungsschütz

Stück

Min.: 1

Vielfache: 1

CHF 53.95^*

Siemens 3RT2015-1AD01 Leistungsschütz 3 Schließer 3 kW 690 V/AC Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1729544

Lieferung Mi., 2. Dez.

Conrad Electronic

Leistungsschütz

Stück

Min.: 1

Vielfache: 1

CHF 53.95^*

Siemens 3RT2015-1AD02 Leistungsschütz 3 Schließer 3 kW 690 V/AC mit Hilfskontakt Passend für Marke (Relais): Siemens Single 1 St.

Bestell-Nr.:1700577

Lieferung Mi., 2. Dez.

Conrad Electronic

Leistungsschütz

Stück

Min.: 1

Vielfache: 1

CHF 53.95^*

Siemens 3RT2015-1AF01 Leistungsschütz 3 Schließer 3 kW 690 V/AC mit Hilfskontakt 1 St.

Bestell-Nr.:1729545

Lieferung Mo., 30. Nov.

Conrad Electronic

Leistungsschütz

Stück

Min.: 1

Vielfache: 1

CHF 49.95^*

Siemens 3RT2015-1AF02 Leistungsschütz 3 Schließer 690 V/AC mit Hilfskontakt Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1729546

Lieferung Mo., 30. Nov.

Conrad Electronic

Leistungsschütz

Stück

Min.: 1

Vielfache: 1

CHF 49.95^*

Siemens 3RT2015-1AG61 Leistungsschütz 3 Schließer 3 kW 690 V/AC mit Hilfskontakt Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1730315

Lieferung Mi., 2. Dez.

Conrad Electronic

Leistungsschütz

Stück

Min.: 1

Vielfache: 1

CHF 55.95^*

Dokumente & Downloads

Datenblatt

Datenblatt 1731368 Siemens 3RT2016-2QB41 Leistungsschütz 3 Schließer 690 V/AC mit Varistor Passend für Marke (Relais): Siemens Piece 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1731368 Siemens 3RT2016-2QB41 Leistungsschütz 3 Schließer 690 V/AC mit Varistor Passend für Marke (Relais): Siemens Piece 1 St.

Beschreibung

Leistungsschütz, AC-3e/AC-3, 9 A, 4 kW / 400 V, 3-polig, DC 24 V, 0,7-1,25* US, mit aufgestecktem Varistor, Hilfskontakte: 1 S, Federzuganschluss, Baugröße: S00, nicht mit Hilfsschalter erweiterbar Koppelschütz SIRIUS 3RT2 zum Schalten von Motoren und von Hilfs- und Steuerstromkreisen, speziell ausgelegt zum direkten Anschluss an elektronische Steuerungen.
Die Schütze 3RT2 sind Teil des SIRIUS Systembaukastens mit seinen optimal aufeinander abgestimmten Produkten. Sie überzeugen durch große Leistung bei gleichzeitig kompakter Bauweise und hoher Kontaktzuverlässigkeit. Sie können mit anderen Komponenten im Verbraucherabzweig vielfältig kombiniert werden. Viele der Gerätekombinationen sind werkseitig getestet. Integrierte Hilfsschalter reduzieren die Komplexität Ihres Aufbaus. Die frontseitigen Anschlüsse ermöglichen einfaches Verdrahten. Die Schütze 3RT2 sind klimafest, weltweit zugelassen (z.B. IEC und UL/CSA) und IE3/IE4ready.
Neben Schraubanschlusstechnik stehen die Geräte auch durchgängig mit Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss zur Verfügung.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
