Name: Siemens 3RT2016-1MB42-0KT0 Leistungsschütz 3 Schließer 4 kW 690 V/AC mit Hilfskontakt 1 St.
Brand: Siemens
SKU: 1700733
Availability: BackOrder

'Siemens SIRIUS 3RT20 Schütz, grau und schwarz, mit mehreren Anschlüssen auf der Vorderseite, geeignet für elektrische Steuerungen.'

Eine industrielle Maschine mit offenem Schaltschrank rechts, zeigt komplizierte Verdrahtung, während links eine nasse Glasscheibe den Innenbereich schützt.

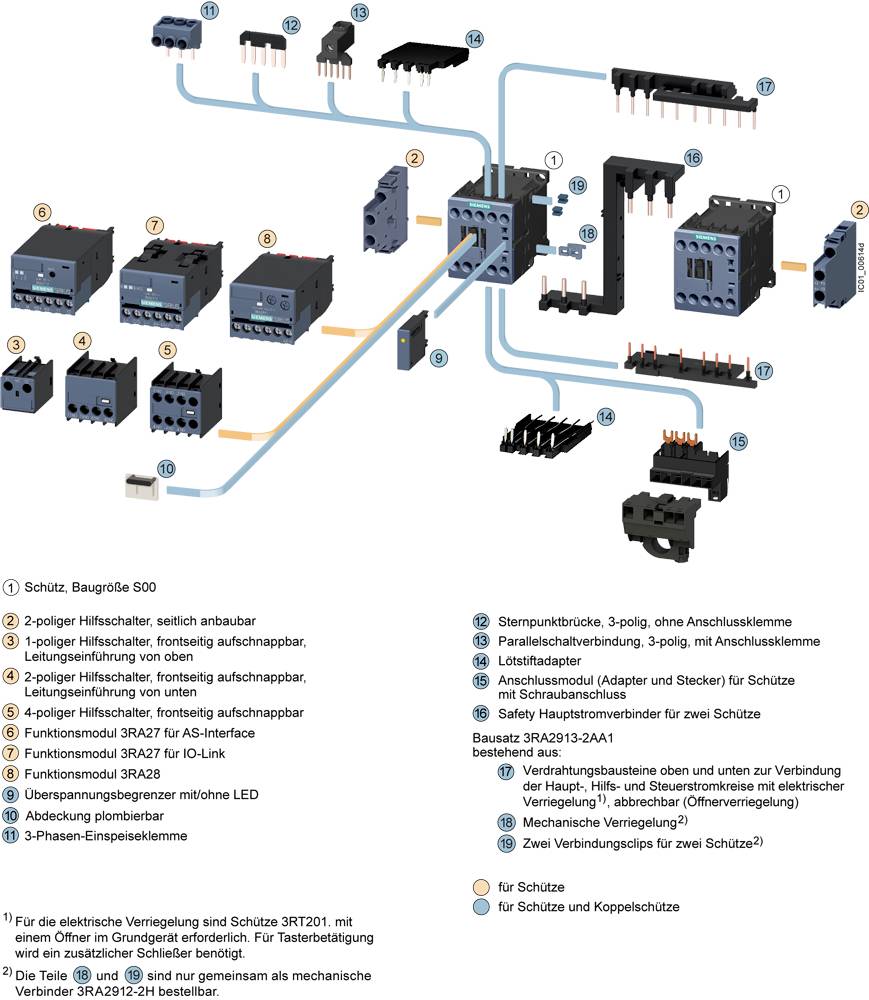

Bild eines Schaltungsaufbaus mit verschiedenen Schützen und Zubehör. Numerierte Legende erläutert Funktionen und Verbindungen.

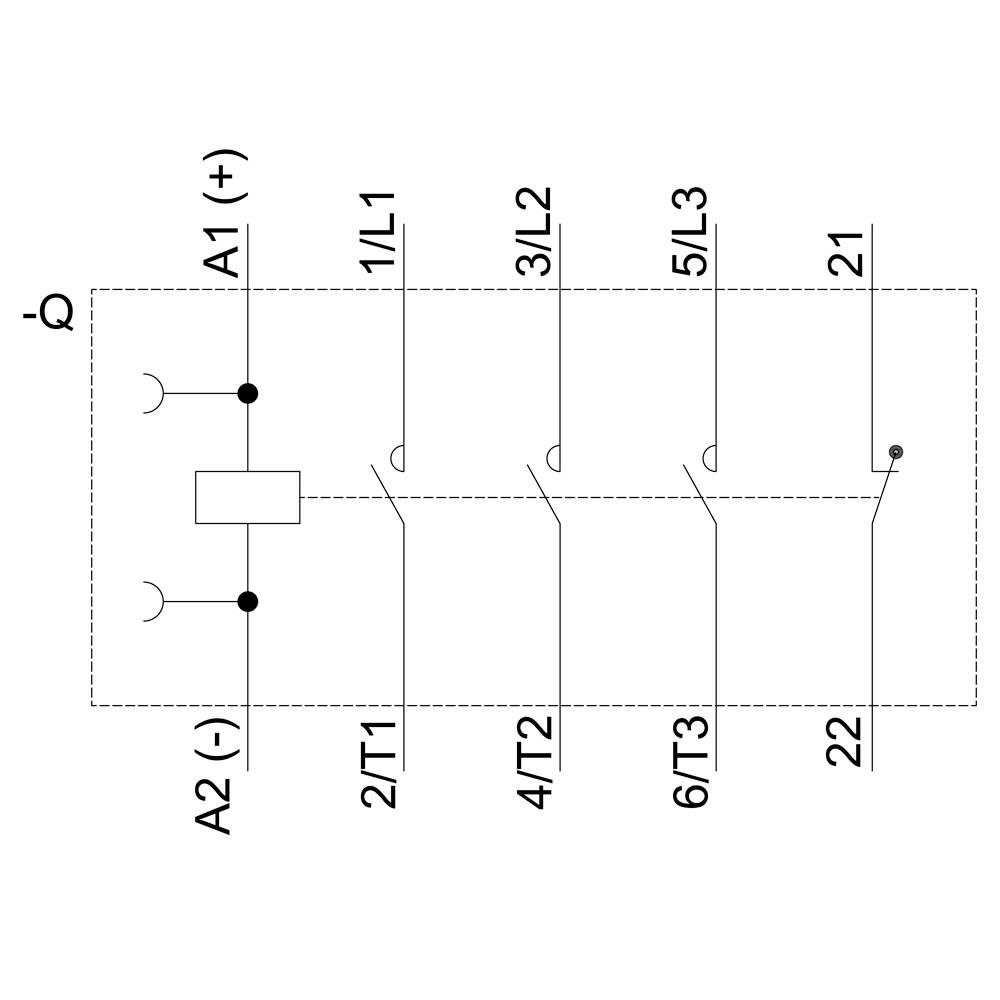

'Schütz-Schaltplan mit Spulenanschlüssen A1 (+), A2 (-) und Kontaktanschlüsse 1/L1, 3/L2, 5/L3, 2/T1, 4/T2, 6/T3, 21, 22.'

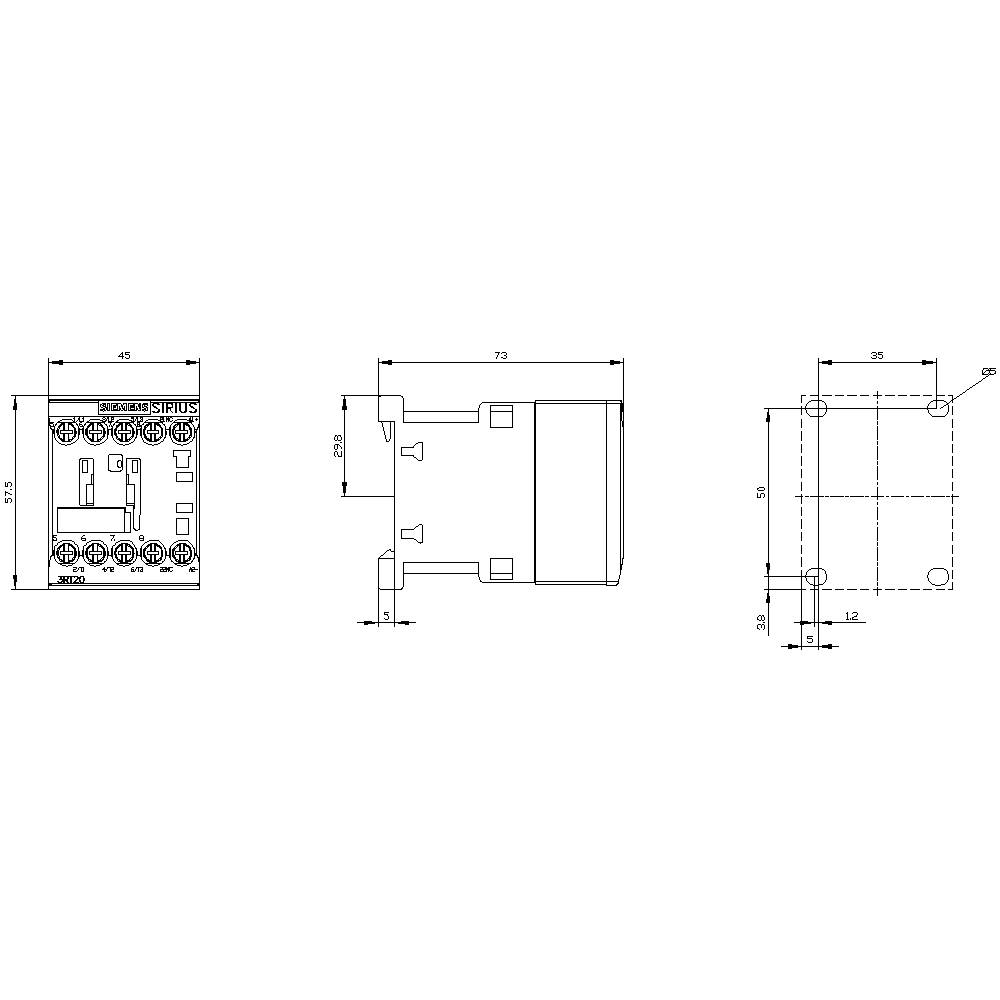

Ein technischer Schaltplan zeigt die Maße und Anschlüsse eines elektrischen Bauteils. Die Abmessungen sind in Millimetern angegeben.

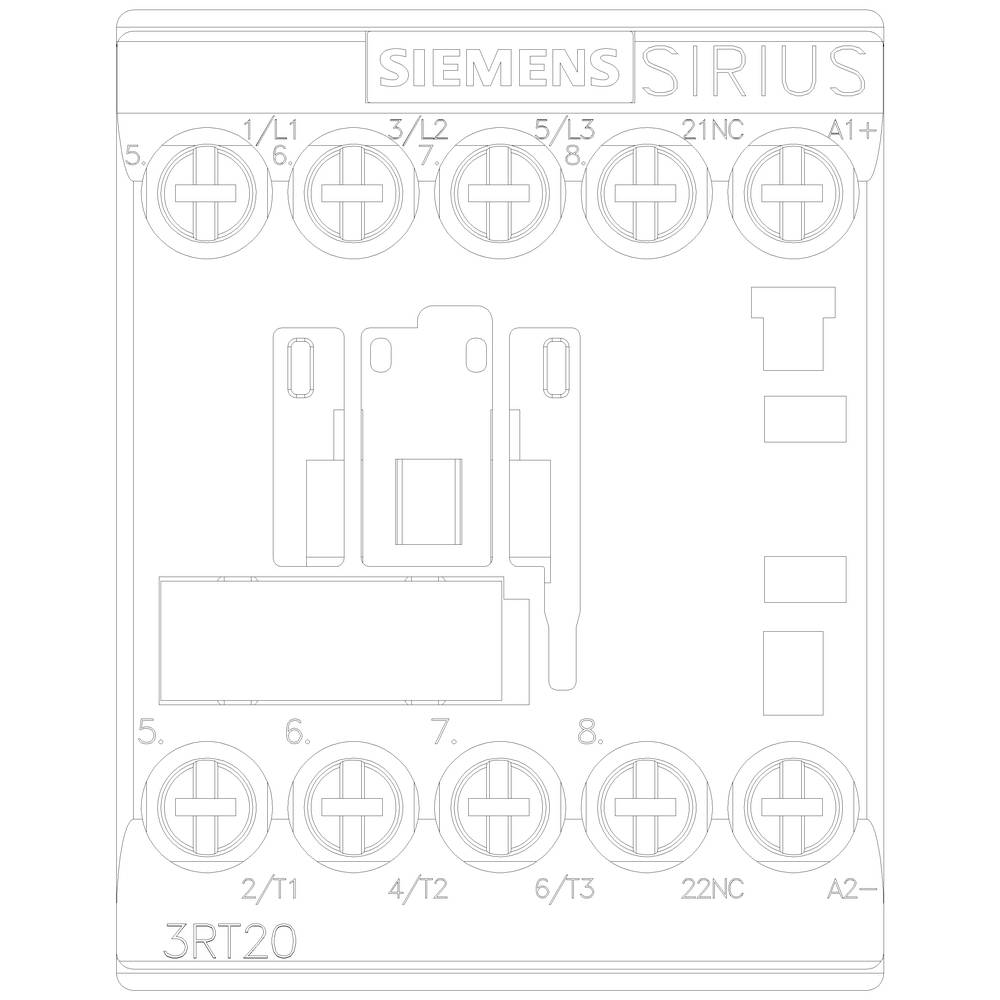

'Technische Zeichnung eines Siemens SIRIUS 3RT20 Schützes. Oben Anschlüsse L1, L2, L3, unten 2/T1, 4/T2, 6/T3. Rechts Anschlüsse 21NC, A1+, A2-.'<br>

1/6

Abbildung ähnlich

Produkt-Art

Leistungsschütz

Polzahl

3polig

Nennspannung

690 V/AC

Leistung

4 kW

Anschluss

Schrauben

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Mo., 30. Nov.

Anzahl

Stück

Gesamt (CHF 63.95 / Stück)

CHF 63.95

inkl. MwSt.

nur CHF 8.00

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Koppelschütz, AC-3e, 9 A/4 kW/400V, 3-polig, DC 24V, 1Ö, Schraubanschluss

Drehstromschütz,Installationsschütz,Lastschütz,Leistungsschütz,Magnetschalter,Netz-Schütz,Reiheneinbaugerät,Sammelschienenschütz,Schaltmodul,Schütz

Technische Daten

Spannungsart: DC
Leiterquerschnitt eindrähtig oder mehrdrähtig: 4 mm²
Leiterquerschnitt feindrähtig: 2.5 mm²

Produkt-Art: Leistungsschütz

Typ: 3RT2016-1MB42-0KT0

Baugröße: S00

Polzahl: 3polig

Kontaktart: 3 Schließer

Hilfskontaktart: 1 Öffner

Nennspannung: 690 V/AC

Schaltspannung (max.): 690 V/AC

Dauerstrom (max.): 9 A

: 4 kW

Besonderheiten: mit Hilfskontakt

Montageart: Schnappbefestigung
Schraubbefestigung

Anschluss: Schrauben

Mechanische Lebensdauer: 30000000

: IP20

Min. Temperatur: -25 °C

Max. Temperatur: +60 °C

Breite: 45 mm

Höhe: 58 mm

Tiefe: 73 mm

Abm.: (B x H x T) 45 x 58 x 73 mm

Inhalt: 1 St.

RoHS-konform: Ja

: TRUE

: 4 kW

: 3

: 1

: 9 A

: 22 A

: Schraubanschluss

: DC

: 8.5 A

: 3.67749375

UKCA: Ja

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Produkt-Art

Siemens 3RT2015-1AB01-1AA0 Leistungsschütz 3 Schließer 690 V/AC mit Hilfskontakt Passend für Marke (Relais): Siemens Piece 1 St.

Bestell-Nr.:1729542

Lieferung Mo., 30. Nov.

Conrad Electronic

Leistungsschütz

Stück

Min.: 1

Vielfache: 1

CHF 53.95^*

Siemens 3RT2015-1AB01-2AA0 Leistungsschütz 3 Schließer 3 kW 690 V/AC mit Hilfskontakt Piece 1 St.

Bestell-Nr.:1682165

Lieferung Mo., 30. Nov.

Conrad Electronic

Leistungsschütz

Stück

Min.: 1

Vielfache: 1

CHF 53.95^*

Siemens 3RT2015-1AB02 Leistungsschütz 3 Schließer 690 V/AC mit Hilfskontakt Passend für Marke (Relais): Siemens Piece 1 St.

Bestell-Nr.:1729543

Lieferung Fr., 27. Nov.

Conrad Electronic

Leistungsschütz

Stück

Min.: 1

Vielfache: 1

CHF 49.95^*

Siemens 3RT2015-1AB02-1AA0 Leistungsschütz 3 Schließer 3 kW 690 V/AC Passend für Marke (Relais): Siemens Piece 1 St.

Bestell-Nr.:1700576

Lieferung Mo., 30. Nov.

Conrad Electronic

Leistungsschütz

Stück

Min.: 1

Vielfache: 1

CHF 53.95^*

Siemens 3RT2015-1AB02-2AA0 Leistungsschütz 3 Schließer 3 kW 690 V/AC mit Hilfskontakt Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1686470

Lieferung Mo., 30. Nov.

Conrad Electronic

Leistungsschütz

Stück

Min.: 1

Vielfache: 1

CHF 53.95^*

Siemens 3RT2015-1AD01 Leistungsschütz 3 Schließer 3 kW 690 V/AC Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1729544

Lieferung Mo., 30. Nov.

Conrad Electronic

Leistungsschütz

Stück

Min.: 1

Vielfache: 1

CHF 53.95^*

Siemens 3RT2015-1AD02 Leistungsschütz 3 Schließer 3 kW 690 V/AC mit Hilfskontakt Passend für Marke (Relais): Siemens Single 1 St.

Bestell-Nr.:1700577

Lieferung Mo., 30. Nov.

Conrad Electronic

Leistungsschütz

Stück

Min.: 1

Vielfache: 1

CHF 53.95^*

Siemens 3RT2015-1AF01 Leistungsschütz 3 Schließer 3 kW 690 V/AC mit Hilfskontakt 1 St.

Bestell-Nr.:1729545

Lieferung Fr., 27. Nov.

Conrad Electronic

Leistungsschütz

Stück

Min.: 1

Vielfache: 1

CHF 49.95^*

Siemens 3RT2015-1AF02 Leistungsschütz 3 Schließer 690 V/AC mit Hilfskontakt Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1729546

Lieferung Fr., 27. Nov.

Conrad Electronic

Leistungsschütz

Stück

Min.: 1

Vielfache: 1

CHF 49.95^*

Siemens 3RT2015-1AG61 Leistungsschütz 3 Schließer 3 kW 690 V/AC mit Hilfskontakt Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1730315

Lieferung Mo., 30. Nov.

Conrad Electronic

Leistungsschütz

Stück

Min.: 1

Vielfache: 1

CHF 55.95^*

Dokumente & Downloads

Datenblatt

Datenblatt 1700733 Siemens 3RT2016-1MB42-0KT0 Leistungsschütz 3 Schließer 4 kW 690 V/AC mit Hilfskontakt 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1700733 Siemens 3RT2016-1MB42-0KT0 Leistungsschütz 3 Schließer 4 kW 690 V/AC mit Hilfskontakt 1 St.

Beschreibung

Leistungsschütz, AC-3e/AC-3, 9 A, 4 kW / 400 V, 3-polig, DC 24 V, 0,85-1,85* US, Hilfskontakte: 1 Ö, Schraubanschluss, Baugröße: S00, nicht mit Hilfsschalter erweiterbar Koppelschütz SIRIUS 3RT2 zum Schalten von Motoren und von Hilfs- und Steuerstromkreisen, speziell ausgelegt zum direkten Anschluss an elektronische Steuerungen.
Die Schütze 3RT2 sind Teil des SIRIUS Systembaukastens mit seinen optimal aufeinander abgestimmten Produkten. Sie überzeugen durch große Leistung bei gleichzeitig kompakter Bauweise und hoher Kontaktzuverlässigkeit. Sie können mit anderen Komponenten im Verbraucherabzweig vielfältig kombiniert werden. Viele der Gerätekombinationen sind werkseitig getestet. Integrierte Hilfsschalter reduzieren die Komplexität Ihres Aufbaus. Die frontseitigen Anschlüsse ermöglichen einfaches Verdrahten. Die Schütze 3RT2 sind klimafest, weltweit zugelassen (z.B. IEC und UL/CSA) und IE3/IE4ready.
Neben Schraubanschlusstechnik stehen die Geräte auch durchgängig mit Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss zur Verfügung.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
