Name: Siemens 3RT2015-1MB42-0KT0 Leistungsschütz 3 Schließer 690 V/AC 1 St.
Brand: Siemens
SKU: 1730345
Availability: BackOrder

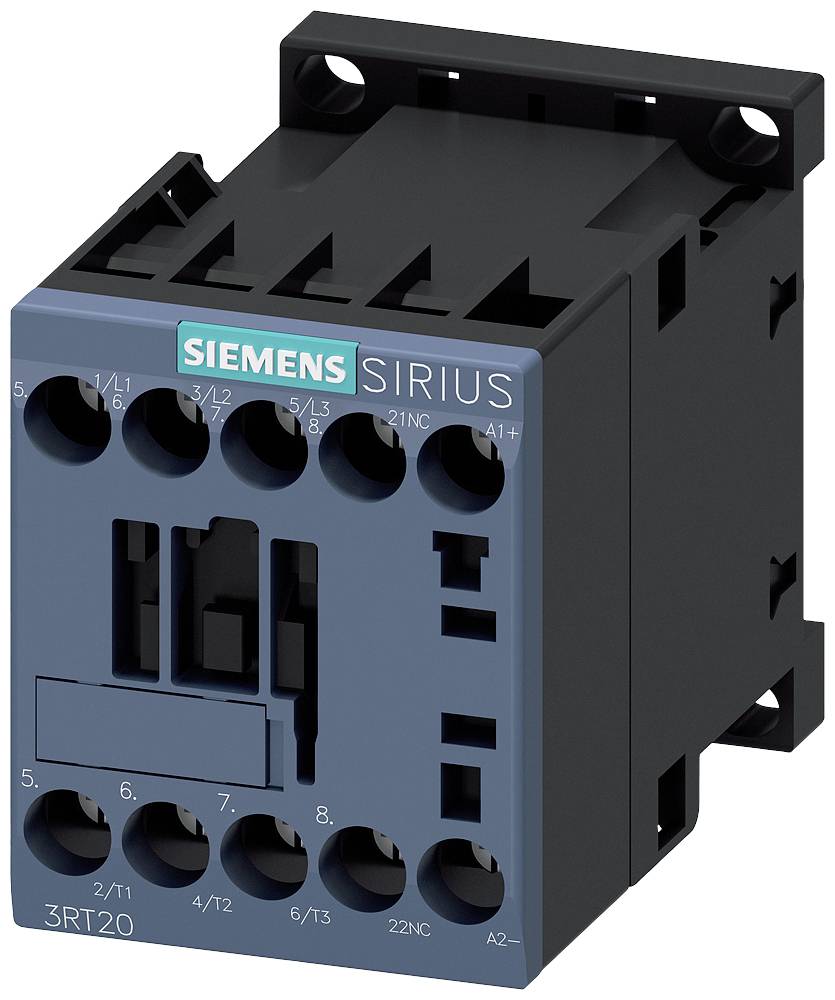

Schütz von Siemens aus der Reihe Sirius, Modellnummer 3RT20, schwarzes und blaues Gehäuse mit mehreren Anschlüssen sichtbar.

Ein Maschinensteuerungsschrank links zeigt geöffnete Elektronikkomponenten, rechts ein Fenster mit Wassertropfen, das Maschinen zeigt.

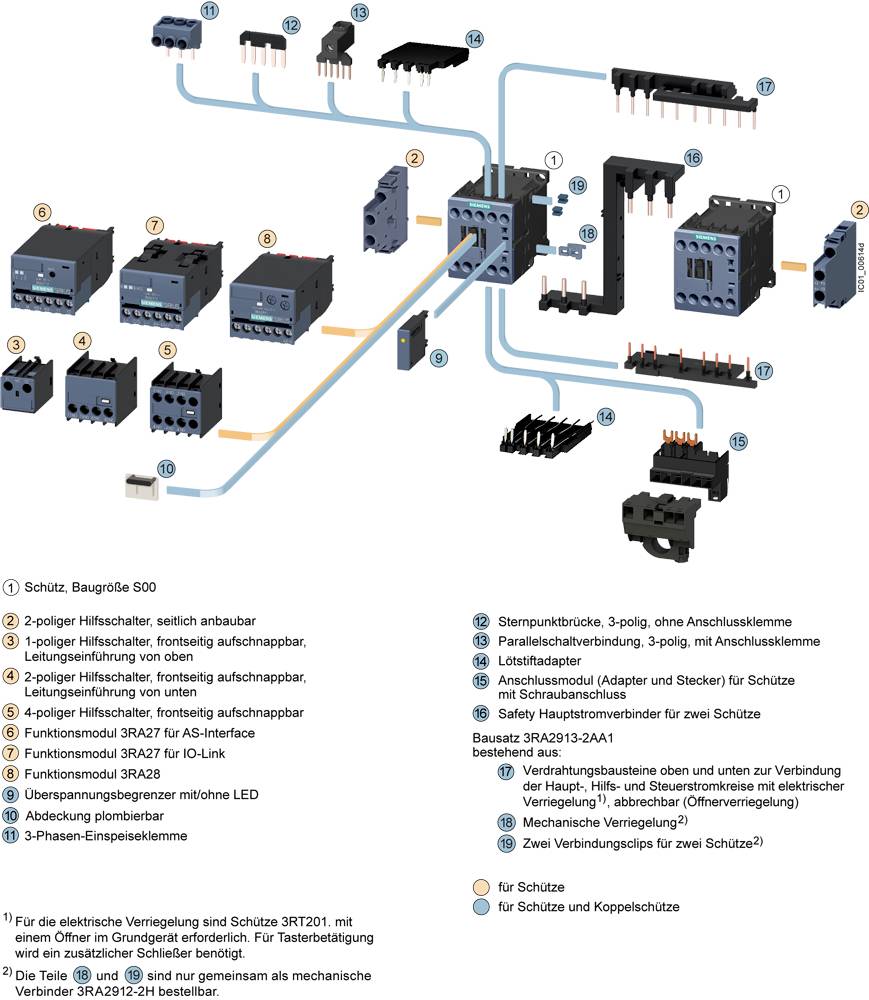

Bild zeigt ein Diagramm von Schützen und Zubehör, nummeriert mit Erklärungen. Zeigt Anschlüsse, Funktionsmodule und Verbindungsmöglichkeiten.

Schaltplan eines Relais mit Spulenanschlüssen A1 (+) und A2 (-) und den Leistungskontakten 1/L1, 3/L2, 5/L3, 2/T1, 4/T2, 6/T3.

Technische Zeichnung eines elektrischen Relais mit Abmessungen: 45x45x73 mm. Zeigt Draufsicht, Seitenansicht und Rückansicht.

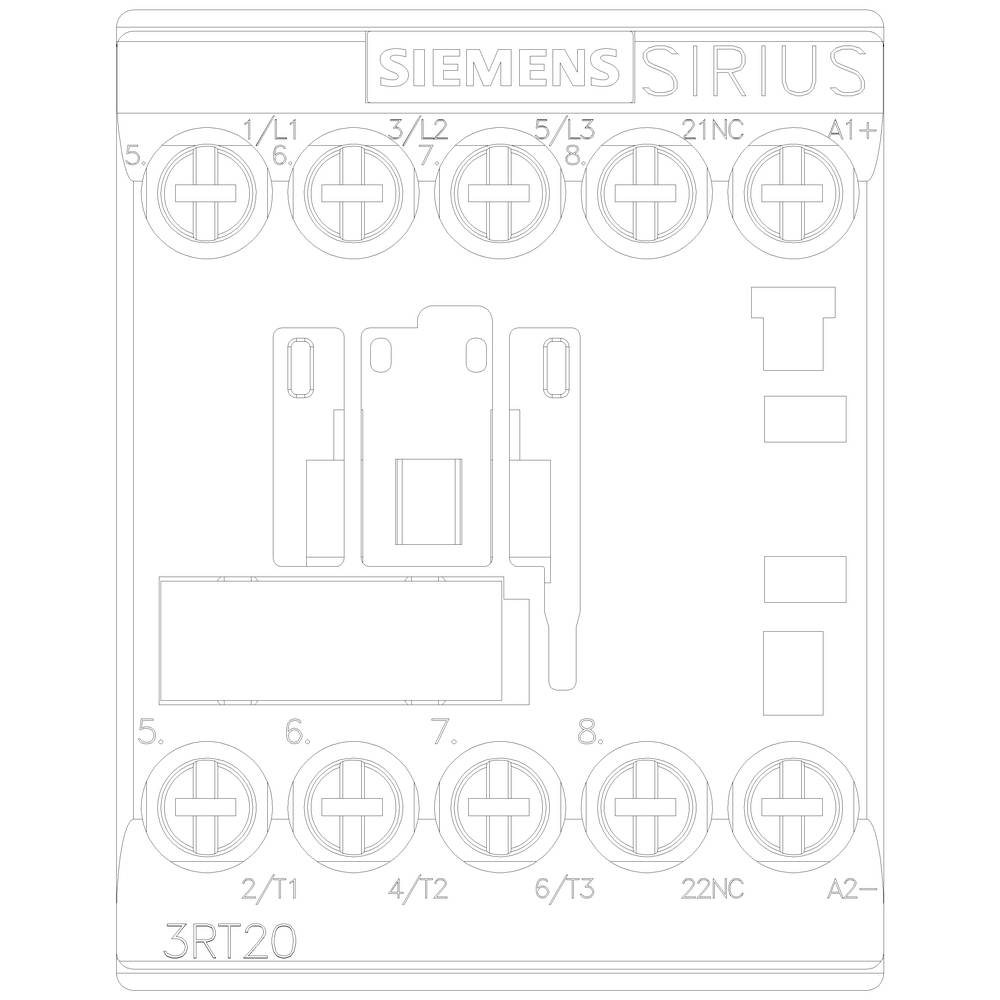

Technische Zeichnung eines Siemens SIRIUS Schaltschützes mit Anschlusspunkten, Produktnummer '3RT20', Übersichts- und Detailansicht.

1/6

Abbildung ähnlich

Produkt-Art

Leistungsschütz

Polzahl

3polig

Nennspannung

690 V/AC

Anschluss

Schrauben

Typ

3RT2015-1MB42-0KT0

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Mi., 2. Dez.

Anzahl

Stück

Gesamt (CHF 59.95 / Stück)

CHF 59.95

inkl. MwSt.

nur CHF 8.00

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Koppelschütz, AC-3e, 7 A/3 kW/400V, 3-polig, DC 24V, 1Ö, Schraubanschluss

Drehstromschütz,Installationsschütz,Lastschütz,Leistungsschütz,Magnetschalter,Netz-Schütz,Reiheneinbaugerät,Sammelschienenschütz,Schaltmodul,Schütz

Technische Daten

Spannungsart: DC
Leiterquerschnitt eindrähtig oder mehrdrähtig: 4 mm²
Leiterquerschnitt feindrähtig: 2.5 mm²

Produkt-Art: Leistungsschütz

Typ: 3RT2015-1MB42-0KT0

Baugröße: S00

Polzahl: 3polig

Kontaktart: 3 Schließer

Nennspannung: 690 V/AC

Montageart: Schnappbefestigung
Schraubbefestigung

Anschluss: Schrauben

Mechanische Lebensdauer: 30000000

: IP20

Min. Temperatur: -25 °C

Max. Temperatur: +60 °C

Breite: 45 mm

Höhe: 58 mm

Tiefe: 73 mm

Abm.: (B x H x T) 45 x 58 x 73 mm

Inhalt: 1 St.

RoHS-konform: Ja

: TRUE

: 3 kW

: 3

: 1

: 7 A

: 18 A

: Schraubanschluss

: DC

: 6.5 A

: 3 kW

: 2.20649625

UKCA: Ja

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Produkt-Art

Siemens 3RT2015-1AB01-1AA0 Leistungsschütz 3 Schließer 690 V/AC mit Hilfskontakt Passend für Marke (Relais): Siemens Piece 1 St.

Bestell-Nr.:1729542

Lieferung Mi., 2. Dez.

Conrad Electronic

Leistungsschütz

Stück

Min.: 1

Vielfache: 1

CHF 53.95^*

Siemens 3RT2015-1AB01-2AA0 Leistungsschütz 3 Schließer 3 kW 690 V/AC mit Hilfskontakt Piece 1 St.

Bestell-Nr.:1682165

Lieferung Mi., 2. Dez.

Conrad Electronic

Leistungsschütz

Stück

Min.: 1

Vielfache: 1

CHF 53.95^*

Siemens 3RT2015-1AB02 Leistungsschütz 3 Schließer 690 V/AC mit Hilfskontakt Passend für Marke (Relais): Siemens Piece 1 St.

Bestell-Nr.:1729543

Lieferung Mo., 30. Nov.

Conrad Electronic

Leistungsschütz

Stück

Min.: 1

Vielfache: 1

CHF 49.95^*

Siemens 3RT2015-1AB02-1AA0 Leistungsschütz 3 Schließer 3 kW 690 V/AC Passend für Marke (Relais): Siemens Piece 1 St.

Bestell-Nr.:1700576

Lieferung Mi., 2. Dez.

Conrad Electronic

Leistungsschütz

Stück

Min.: 1

Vielfache: 1

CHF 53.95^*

Siemens 3RT2015-1AB02-2AA0 Leistungsschütz 3 Schließer 3 kW 690 V/AC mit Hilfskontakt Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1686470

Lieferung Mi., 2. Dez.

Conrad Electronic

Leistungsschütz

Stück

Min.: 1

Vielfache: 1

CHF 53.95^*

Siemens 3RT2015-1AD01 Leistungsschütz 3 Schließer 3 kW 690 V/AC Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1729544

Lieferung Mi., 2. Dez.

Conrad Electronic

Leistungsschütz

Stück

Min.: 1

Vielfache: 1

CHF 53.95^*

Siemens 3RT2015-1AD02 Leistungsschütz 3 Schließer 3 kW 690 V/AC mit Hilfskontakt Passend für Marke (Relais): Siemens Single 1 St.

Bestell-Nr.:1700577

Lieferung Mi., 2. Dez.

Conrad Electronic

Leistungsschütz

Stück

Min.: 1

Vielfache: 1

CHF 53.95^*

Siemens 3RT2015-1AF01 Leistungsschütz 3 Schließer 3 kW 690 V/AC mit Hilfskontakt 1 St.

Bestell-Nr.:1729545

Lieferung Mo., 30. Nov.

Conrad Electronic

Leistungsschütz

Stück

Min.: 1

Vielfache: 1

CHF 49.95^*

Siemens 3RT2015-1AF02 Leistungsschütz 3 Schließer 690 V/AC mit Hilfskontakt Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1729546

Lieferung Mo., 30. Nov.

Conrad Electronic

Leistungsschütz

Stück

Min.: 1

Vielfache: 1

CHF 49.95^*

Siemens 3RT2015-1AG61 Leistungsschütz 3 Schließer 3 kW 690 V/AC mit Hilfskontakt Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1730315

Lieferung Mi., 2. Dez.

Conrad Electronic

Leistungsschütz

Stück

Min.: 1

Vielfache: 1

CHF 55.95^*

Dokumente & Downloads

Datenblatt

Datenblatt 1730345 Siemens 3RT2015-1MB42-0KT0 Leistungsschütz 3 Schließer 690 V/AC 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1730345 Siemens 3RT2015-1MB42-0KT0 Leistungsschütz 3 Schließer 690 V/AC 1 St.

Beschreibung

Leistungsschütz, AC-3e/AC-3, 7 A, 3 kW / 400 V, 3-polig, DC 24 V, 0,85-1,85* US, Hilfskontakte: 1 Ö, Schraubanschluss, Baugröße: S00, nicht mit Hilfsschalter erweiterbar Koppelschütz SIRIUS 3RT2 zum Schalten von Motoren und von Hilfs- und Steuerstromkreisen, speziell ausgelegt zum direkten Anschluss an elektronische Steuerungen.
Die Schütze 3RT2 sind Teil des SIRIUS Systembaukastens mit seinen optimal aufeinander abgestimmten Produkten. Sie überzeugen durch große Leistung bei gleichzeitig kompakter Bauweise und hoher Kontaktzuverlässigkeit. Sie können mit anderen Komponenten im Verbraucherabzweig vielfältig kombiniert werden. Viele der Gerätekombinationen sind werkseitig getestet. Integrierte Hilfsschalter reduzieren die Komplexität Ihres Aufbaus. Die frontseitigen Anschlüsse ermöglichen einfaches Verdrahten. Die Schütze 3RT2 sind klimafest, weltweit zugelassen (z.B. IEC und UL/CSA) und IE3/IE4ready.
Neben Schraubanschlusstechnik stehen die Geräte auch durchgängig mit Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss zur Verfügung.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
