Name: Siemens 3RT1056-6AB36 Leistungsschütz 3 Schließer 90 kW 1000 V/AC Passend für Marke (Relais): Siemens 1 St.
Brand: Siemens
SKU: 1744922
Availability: BackOrder

Ein blauer Siemens-Schütz für industrielle Anwendungen mit offenen Stromkontakten und Seriennummer auf der Vorderseite.

Schaltkasten mit offenen Schaltkreisen; draußen regnet es. Technik im Vordergrund, Regen auf Fensterscheibe im Hintergrund.

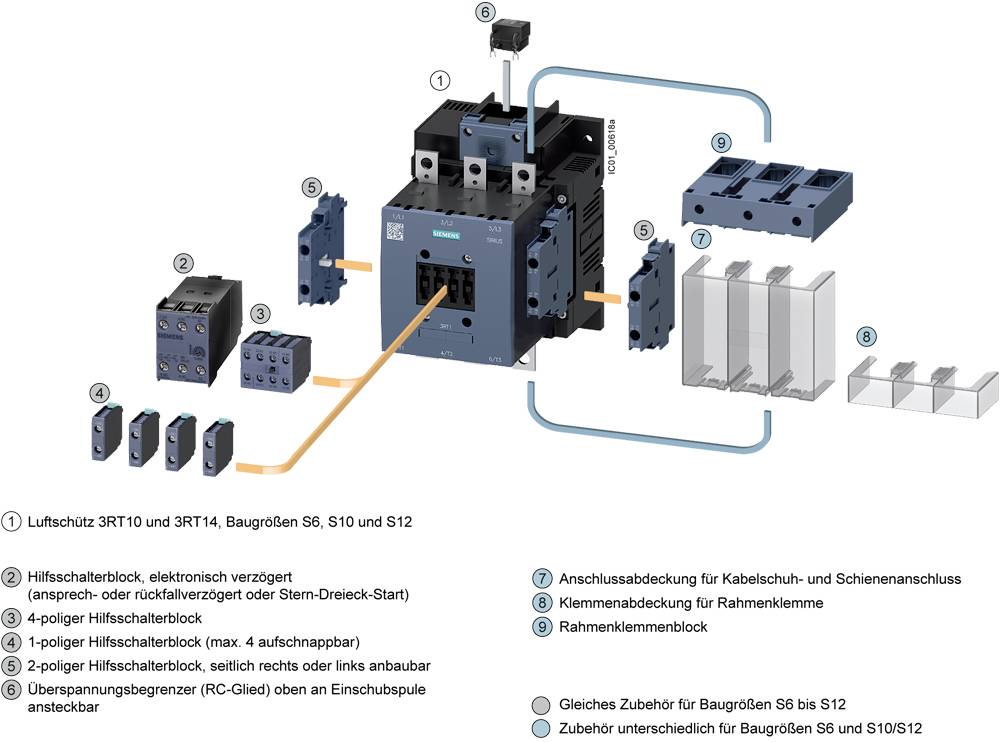

Das Bild zeigt ein Luftschützsystem mit Zubehör: elektronische Verzögerung, Kabelanschluss, Klemmenabdeckung und Hilfsschaltermodule.

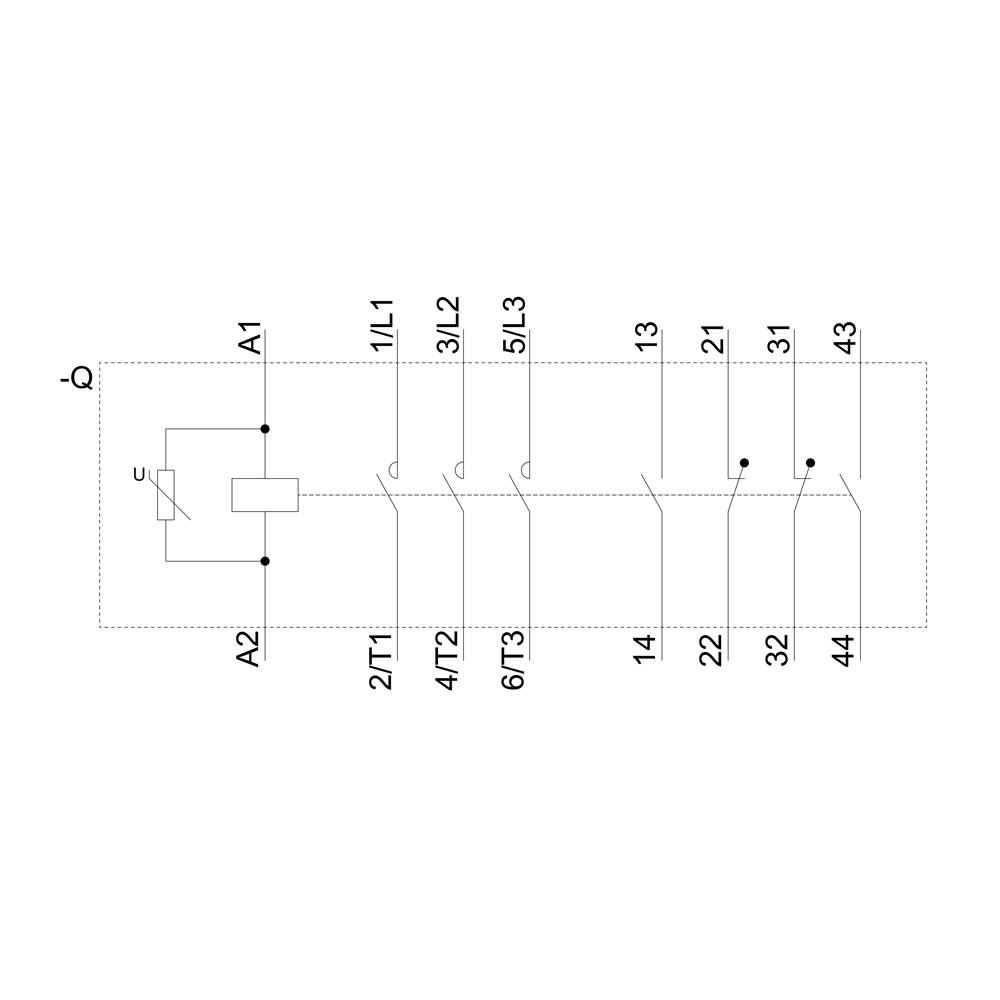

Schaltplan eines Relais mit Anschlüssen: A1, A2, 1L1, 3L2, 5L3, 1/T1, 4/T2, 6/T3, 13, 14, 21, 22, 31, 32, 43, 44.

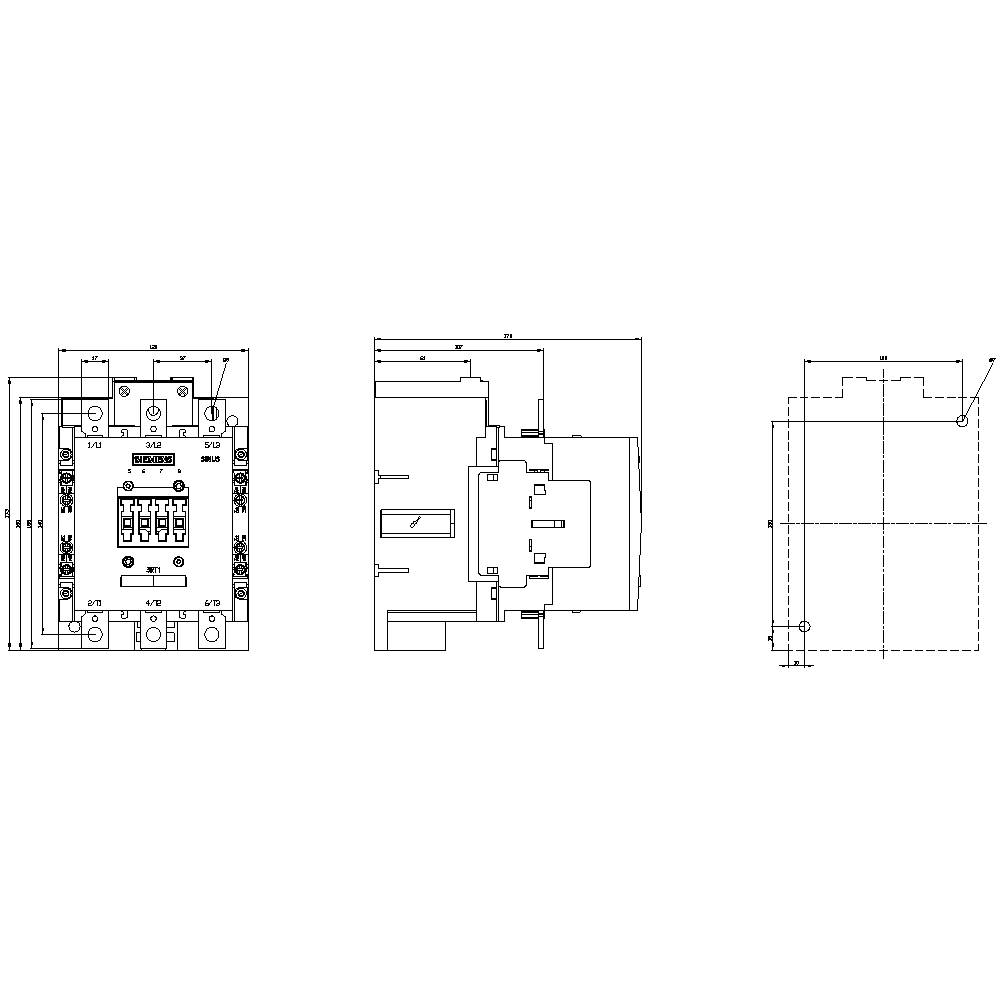

Technische Zeichnung eines Schützes. Zeigt Vorder-, Seiten- und Draufsicht mit Maßen und elektrischen Anschlüssen.

1/5

Abbildung ähnlich

Produkt-Art

Leistungsschütz

Polzahl

3polig

Nennspannung

1000 V/AC

Leistung

90 kW

Anschluss

Schienenanschluss

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Fr., 27. Nov.

Anzahl

Stück

Gesamt (CHF 1'039.95 / Stück)

CHF 1'039.95

inkl. MwSt.

Kostenfreier Versand

nur CHF 100.00

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Schütz,AC-3e,185A/90kW/400V,3-polig,AC/DC23-26V,2S+2Ö,Anschlussschiene/Schraubanschluss

3RT,AC-Schütz,DC-Schütz,Drehstromschütz,Gleichspannungsschütz,Gleichstromschütz,Lastschütz,Leistungsschütz,Magnetschalter,Motorschütz

Technische Daten

Spannungsart: AC/DC
Leiterquerschnitt eindrähtig oder mehrdrähtig: 120 mm²

Produkt-Art: Leistungsschütz

Typ: 3RT1056-6AB36

Baugröße: S6

Polzahl: 3polig

Kontaktart: 3 Schließer

Nennspannung: 1000 V/AC

Steuerspannung (min.): 23 V/DC

Steuerspannung (max.): 26 V/DC

Steuerspannungs-Bereich: 23 - 26 V/DC

Schaltspannung (max.): 1000 V/AC

Dauerstrom (max.): 185 A

: 90 kW

Passend für Marke: Siemens

Passend für Serie: Siemens Serie Sirius

Montageart: Schraubbefestigung

Anschluss: Schienenanschluss

Mechanische Lebensdauer: 10000000

: IP00

Min. Temperatur: -25 °C

Max. Temperatur: +60 °C

Breite: 120 mm

Höhe: 172 mm

Tiefe: 170 mm

Abm.: (B x H x T) 120 x 172 x 170 mm

Inhalt: 1 St.

RoHS-konform: Ja

: TRUE

: 90 kW

: 3

: 2

: 2

: 185 A

: 215 A

: 23-26 V

: 23-26 V

: 23-26 V

: Schienenanschluss

: AC/DC

: 160 A

: 90 kW

: 110.325

UKCA: Ja

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Leistung

Siemens 3RT1054-1AB36 Leistungsschütz 3 Schließer 55 kW 1000 V/AC mit Hilfskontakt Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1747305

Lieferung Fr., 27. Nov.

Conrad Electronic

55 kW

Stück

Min.: 1

Vielfache: 1

CHF 724.95^*

Siemens 3RT1054-1AD36 Leistungsschütz 3 Schließer 55 kW 1000 V/AC mit Hilfskontakt Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1747306

Lieferung Do., 10. Dez.

Conrad Electronic

55 kW

Stück

Min.: 1

Vielfache: 1

CHF 674.95^*

Siemens 3RT1054-1AM36 Leistungsschütz 3 Schließer 55 kW 1000 V/AC mit Hilfskontakt Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1747308

Lieferung Do., 10. Dez.

Conrad Electronic

55 kW

Stück

Min.: 1

Vielfache: 1

CHF 674.95^*

Siemens 3RT1054-1AP30 Leistungsschütz 3 Schließer 1000 V/AC Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1747309

Lieferung Fr., 4. Dez.

Conrad Electronic

Stück

Min.: 1

Vielfache: 1

CHF 674.95^*

Siemens 3RT1054-1AP36-3PA0 Leistungsschütz 3 Schließer 55 kW 1000 V/AC mit Hilfskontakt Piece 1 St.

Bestell-Nr.:1684580

Lieferung Di., 24. Nov.

124 StückConrad Electronic

55 kW

Stück

Min.: 1

Vielfache: 1

CHF 704.95^*

Siemens 3RT1054-1AR36 Leistungsschütz 3 Schließer 55 kW 1000 V/AC mit Weitbereichselektronik Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1699216

Lieferung Fr., 27. Nov.

Conrad Electronic

55 kW

Stück

Min.: 1

Vielfache: 1

CHF 674.95^*

Siemens 3RT1054-1AS36 Leistungsschütz 3 Schließer 55 kW 1000 V/AC mit Hilfskontakt Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1747311

Lieferung Di., 24. Nov.

93 StückConrad Electronic

55 kW

Stück

Min.: 1

Vielfache: 1

CHF 674.95^*

Siemens 3RT1054-1AT36 Leistungsschütz 3 Schließer 55 kW 1000 V/AC mit Hilfskontakt Passend für Marke (Relais): Siemens Piece 1 St.

Bestell-Nr.:1750316

Lieferung Do., 10. Dez.

Conrad Electronic

55 kW

Stück

Min.: 1

Vielfache: 1

CHF 674.95^*

Siemens 3RT1054-1AU36 Leistungsschütz 3 Schließer 1000 V/AC mit Hilfskontakt Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1701888

Lieferung Do., 10. Dez.

Conrad Electronic

Stück

Min.: 1

Vielfache: 1

CHF 674.95^*

Siemens 3RT1054-1AV36 Leistungsschütz 3 Schließer 55 kW 1000 V/AC Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1747312

Lieferung Di., 15. Dez.

Conrad Electronic

55 kW

Stück

Min.: 1

Vielfache: 1

CHF 674.95^*

Dokumente & Downloads

Datenblatt

Datenblatt 1744922 Siemens 3RT1056-6AB36 Leistungsschütz 3 Schließer 90 kW 1000 V/AC Passend für Marke (Relais): Siemens 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1744922 Siemens 3RT1056-6AB36 Leistungsschütz 3 Schließer 90 kW 1000 V/AC Passend für Marke (Relais): Siemens 1 St.

Beschreibung

Leistungsschütz, AC-3e/AC-3 185 A, 90 kW / 400 V AC (50-60 Hz) / DC Uc:23-26 V 3-polig, Hilfskontakte 2 S + 2 Ö Antrieb: konventionell Hauptstr.: Schiene Steuer- und Hilfsstromkreis: Schraubanschluss Leistungsschütz SIRIUS 3RT1 zum Schalten von Motoren.
Die Schütze 3RT1 sind Teil des SIRIUS Systembaukastens mit seinen optimal aufeinander abgestimmten Produkten. Sie überzeugen durch große Leistung bei gleichzeitig kompakter Bauweise und hoher Kontaktzuverlässigkeit. Sie können mit anderen Komponenten im Verbraucherabzweig vielfältig kombiniert werden. Die Schütze bieten für jede Anwendung die passende Anbindung an die Steuerung (direkt oder über PLC-Eingang). Vormontierte Hilfsschalter reduzieren die Komplexität Ihres Aufbaus. Die Schütze 3RT1 sind klimafest, weltweit zugelassen (z.B. IEC und UL/CSA) und IE3/IE4ready.
Sie sind in verschiedenen Baugrößen und in einem großen Leistungsbereich erhältlich. Sie können mit AC oder DC betätigt werden, einige Varianten besitzen einen Weitspannungsbereich und einen PLC-Steuereingang. Im Haupstromkreis können die Geräte über Schienen oder Rahmenklemmen angeschlossen werden. Für den Hilfs- und Steuerstromkreis sind sie auch durchgängig mit Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss erhältlich.
Für diese Schütze gibt es vielfältiges Zubehör, wie z.B. Verdrahtungsbausätze, die den Verdrahtungsaufwand erheblich reduzieren, Hilfsschalter oder Klemmenabdeckungen.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
