Name: Siemens 3RT1054-3AS36 Leistungsschütz 3 Schließer 55 kW 1000 V/AC mit Hilfskontakt Passend für Marke (Relais): Siemens 1
Brand: Siemens
SKU: 1747338
Availability: BackOrder

Ein blauer elektrischer Schütz, gekennzeichnet mit 'Siemens', zeigt drei Eingangs- und drei Ausgangsanschlüsse. Geeignet für industrielle Anwendungen.

Elektronikschrank mit geöffneten Schaltkreisen links, komplexe Maschinen durch regennasses Fenster rechts sichtbar. Industrielle Umgebung.

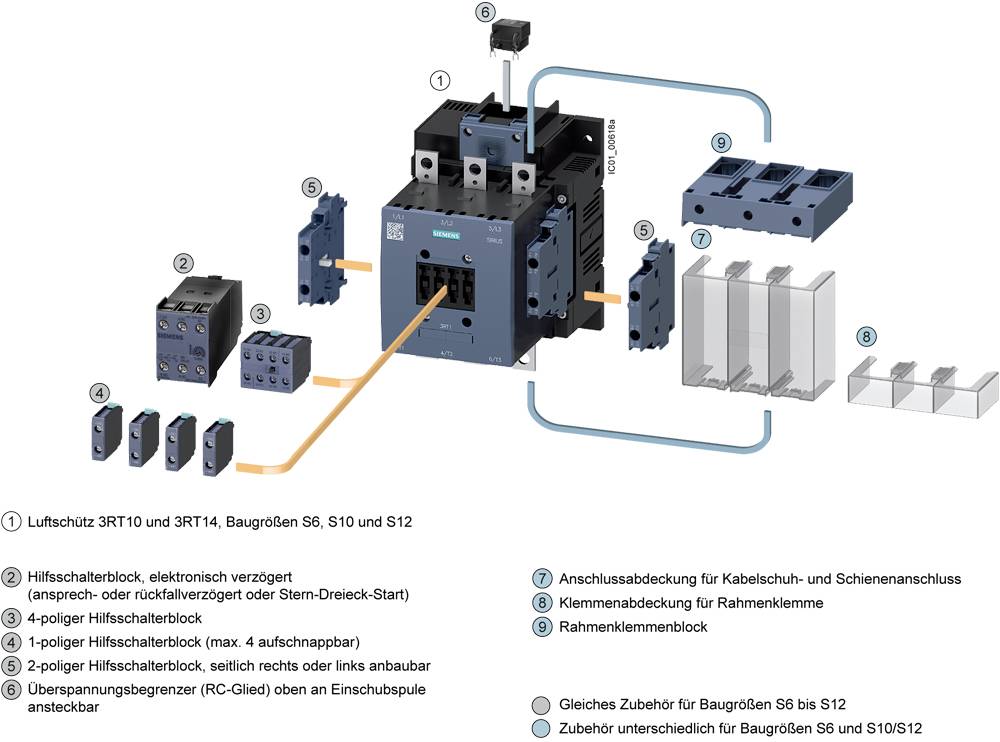

Das Bild zeigt Komponenten eines Schützes mit Zubehör. Markierte Teile sind: Hauptschalter, Hilfsschalter, Anschlusszubehör und Montageelemente.

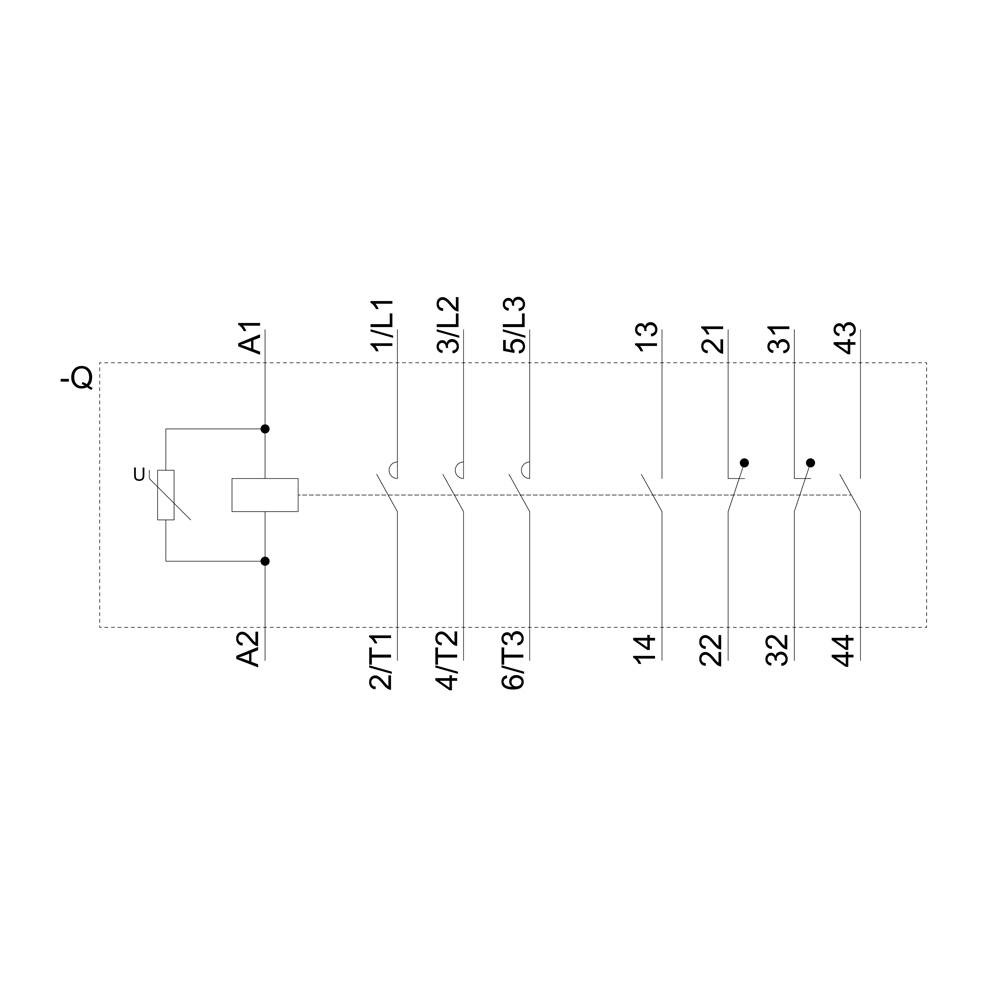

'Schaltplan eines Dreiphasen-Motorschützes mit sechs Verbindungen L1, L2, L3, T1, T2 und T3 sowie den Steueranschlüssen A1 und A2.'

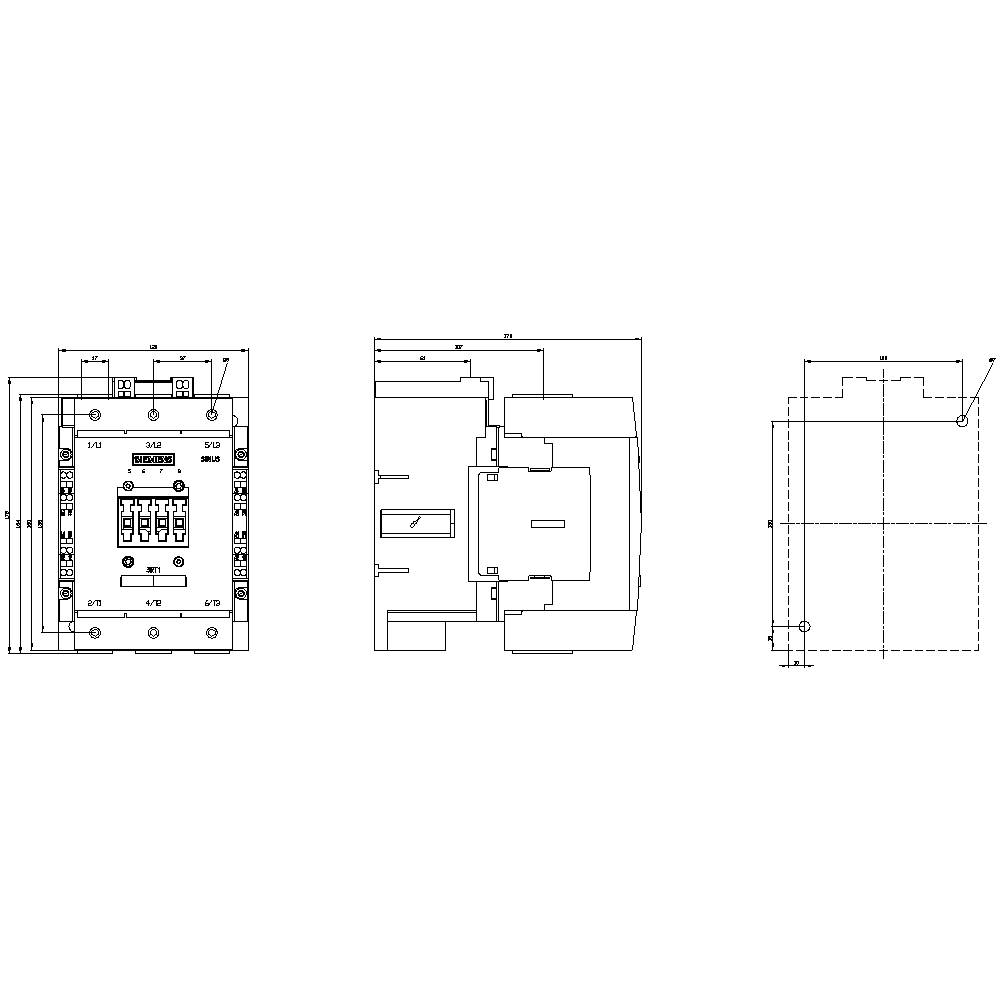

Technische Zeichnung eines elektrischen Schaltgeräts, dargestellt in drei Ansichten: Vorderansicht, Seitenansicht und Draufsicht, mit Maßen.

1/5

Abbildung ähnlich

Produkt-Art

Leistungsschütz

Polzahl

3polig

Nennspannung

1000 V/AC

Leistung

55 kW

Anschluss

Klemme

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Fr., 20. Nov.

73 Stück

Anzahl

Stück

Gesamt (CHF 674.95 / Stück)

CHF 674.95

inkl. MwSt.

Kostenfreier Versand

nur CHF 60.00

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Schütz,AC-3e,115A/55kW/400V,3-polig,AC/DC500-550V,2S+2Ö,Rahmenklemme/Federzuganschluss

Drehstromschütz,Lastschütz,Leistungsschütz,Magnetschalter,Netz-Schütz,Niederspannungs-Schalttechnik,Schaltmodul,Schütz

Technische Daten

Spannungsart: AC/DC
Leiterquerschnitt eindrähtig oder mehrdrähtig: 70 mm²
Leiterquerschnitt feindrähtig: 70 mm²

Produkt-Art: Leistungsschütz

Typ: 3RT1054-3AS36

Baugröße: S6

Polzahl: 3polig

Kontaktart: 3 Schließer

Nennspannung: 1000 V/AC

Schaltspannung (max.): 1000 V/AC

Dauerstrom (max.): 115 A

: 55 kW

Passend für Marke: Siemens

Passend für Serie: Siemens Serie Sirius

Besonderheiten: mit Hilfskontakt

Montageart: Schraubbefestigung

Anschluss: Klemme

Mechanische Lebensdauer: 10000000

: IP00

Min. Temperatur: -25 °C

Max. Temperatur: +60 °C

Breite: 120 mm

Höhe: 172 mm

Tiefe: 170 mm

Abm.: (B x H x T) 120 x 172 x 170 mm

Inhalt: 1 St.

RoHS-konform: Ja

: TRUE

: 55 kW

: 3

: 2

: 2

: 115 A

: 160 A

: Rahmenklemme

: AC/DC

: 97 A

: 55 kW

: 73.549875

UKCA: Ja

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Leistung

Siemens 3RT1054-1AB36 Leistungsschütz 3 Schließer 55 kW 1000 V/AC mit Hilfskontakt Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1747305

Lieferung Mo., 23. Nov.

Conrad Electronic

55 kW

Stück

Min.: 1

Vielfache: 1

CHF 724.95^*

Siemens 3RT1054-1AD36 Leistungsschütz 3 Schließer 55 kW 1000 V/AC mit Hilfskontakt Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1747306

Lieferung Mo., 7. Dez.

Conrad Electronic

55 kW

Stück

Min.: 1

Vielfache: 1

CHF 674.95^*

Siemens 3RT1054-1AM36 Leistungsschütz 3 Schließer 55 kW 1000 V/AC mit Hilfskontakt Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1747308

Lieferung Mo., 7. Dez.

Conrad Electronic

55 kW

Stück

Min.: 1

Vielfache: 1

CHF 674.95^*

Siemens 3RT1054-1AP30 Leistungsschütz 3 Schließer 1000 V/AC Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1747309

Lieferung Mo., 30. Nov.

Conrad Electronic

Stück

Min.: 1

Vielfache: 1

CHF 674.95^*

Siemens 3RT1054-1AP36-3PA0 Leistungsschütz 3 Schließer 55 kW 1000 V/AC mit Hilfskontakt Piece 1 St.

Bestell-Nr.:1684580

Lieferung Fr., 20. Nov.

117 StückConrad Electronic

55 kW

Stück

Min.: 1

Vielfache: 1

CHF 704.95^*

Siemens 3RT1054-1AR36 Leistungsschütz 3 Schließer 55 kW 1000 V/AC mit Weitbereichselektronik Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1699216

Lieferung Mi., 25. Nov.

Conrad Electronic

55 kW

Stück

Min.: 1

Vielfache: 1

CHF 674.95^*

Siemens 3RT1054-1AS36 Leistungsschütz 3 Schließer 55 kW 1000 V/AC mit Hilfskontakt Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1747311

Lieferung Fr., 20. Nov.

15 StückConrad Electronic

55 kW

Stück

Min.: 1

Vielfache: 1

CHF 674.95^*

Siemens 3RT1054-1AT36 Leistungsschütz 3 Schließer 55 kW 1000 V/AC mit Hilfskontakt Passend für Marke (Relais): Siemens Piece 1 St.

Bestell-Nr.:1750316

Lieferung Mo., 7. Dez.

Conrad Electronic

55 kW

Stück

Min.: 1

Vielfache: 1

CHF 674.95^*

Siemens 3RT1054-1AU36 Leistungsschütz 3 Schließer 1000 V/AC mit Hilfskontakt Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1701888

Lieferung Mo., 7. Dez.

Conrad Electronic

Stück

Min.: 1

Vielfache: 1

CHF 674.95^*

Siemens 3RT1054-1AV36 Leistungsschütz 3 Schließer 55 kW 1000 V/AC Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1747312

Lieferung Fr., 11. Dez.

Conrad Electronic

55 kW

Stück

Min.: 1

Vielfache: 1

CHF 674.95^*

Dokumente & Downloads

Datenblatt

Datenblatt 1747338 Siemens 3RT1054-3AS36 Leistungsschütz 3 Schließer 55 kW 1000 V/AC mit Hilfskontakt Passend für Marke (Relais): Siemens 1

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1747338 Siemens 3RT1054-3AS36 Leistungsschütz 3 Schließer 55 kW 1000 V/AC mit Hilfskontakt Passend für Marke (Relais): Siemens 1

Beschreibung

Leistungsschütz, AC-3e/AC-3 115 A, 55 kW / 400 V, AC (50-60 Hz) / DC Uc: 500-550 V 3-polig, Hilfskontakte 2 S + 2 Ö Antrieb: konventionell Hauptstr.: Rahmenklemme Steuer- und Hilfstromkreis: Federzuganschluss Leistungsschütz SIRIUS 3RT1 zum Schalten von Motoren.
Die Schütze 3RT1 sind Teil des SIRIUS Systembaukastens mit seinen optimal aufeinander abgestimmten Produkten. Sie überzeugen durch große Leistung bei gleichzeitig kompakter Bauweise und hoher Kontaktzuverlässigkeit. Sie können mit anderen Komponenten im Verbraucherabzweig vielfältig kombiniert werden. Die Schütze bieten für jede Anwendung die passende Anbindung an die Steuerung (direkt oder über PLC-Eingang). Vormontierte Hilfsschalter reduzieren die Komplexität Ihres Aufbaus. Die Schütze 3RT1 sind klimafest, weltweit zugelassen (z.B. IEC und UL/CSA) und IE3/IE4ready.
Sie sind in verschiedenen Baugrößen und in einem großen Leistungsbereich erhältlich. Sie können mit AC oder DC betätigt werden, einige Varianten besitzen einen Weitspannungsbereich und einen PLC-Steuereingang. Im Haupstromkreis können die Geräte über Schienen oder Rahmenklemmen angeschlossen werden. Für den Hilfs- und Steuerstromkreis sind sie auch durchgängig mit Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss erhältlich.
Für diese Schütze gibt es vielfältiges Zubehör, wie z.B. Verdrahtungsbausätze, die den Verdrahtungsaufwand erheblich reduzieren, Hilfsschalter oder Klemmenabdeckungen.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
