Name: Siemens 3RS7020-2ET00 3RS70202ET00 Trennwandler 1 St.
Brand: Siemens
SKU: 1743380
Availability: BackOrder

Elektronisches Interface-Modul in dunkelgrauer Farbe, schlankes Design, geeignet für industrielle Anwendungen und Verkabelungssysteme.

Ein offener Schaltschrank mit verschiedenen elektrischen Komponenten, darunter Schalter, Leitungen und Sicherungen, zur Steuerung von Systemen.

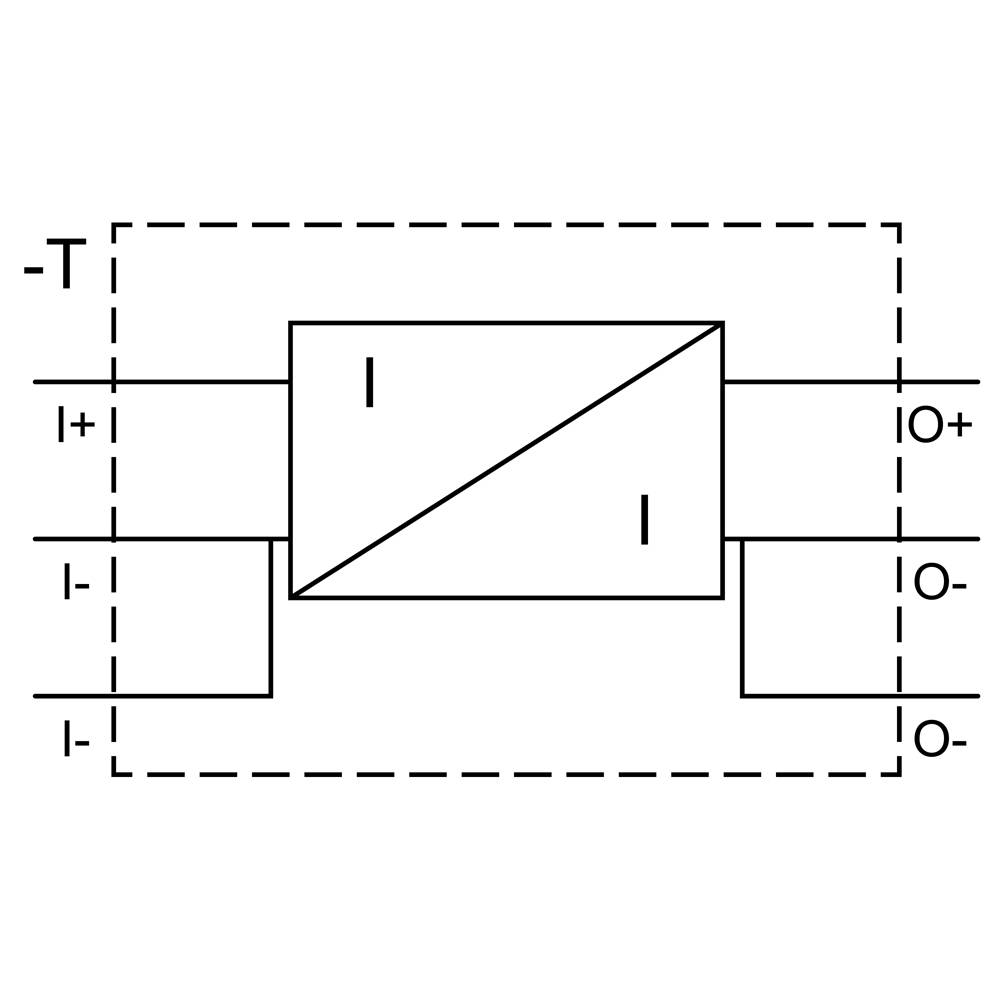

Ein Rechteck mit diagonalem Trennstrich, das elektrische Verbindungen anzeigt, darunter Ein- und Ausgänge mit "+" und "-" Symbolen.

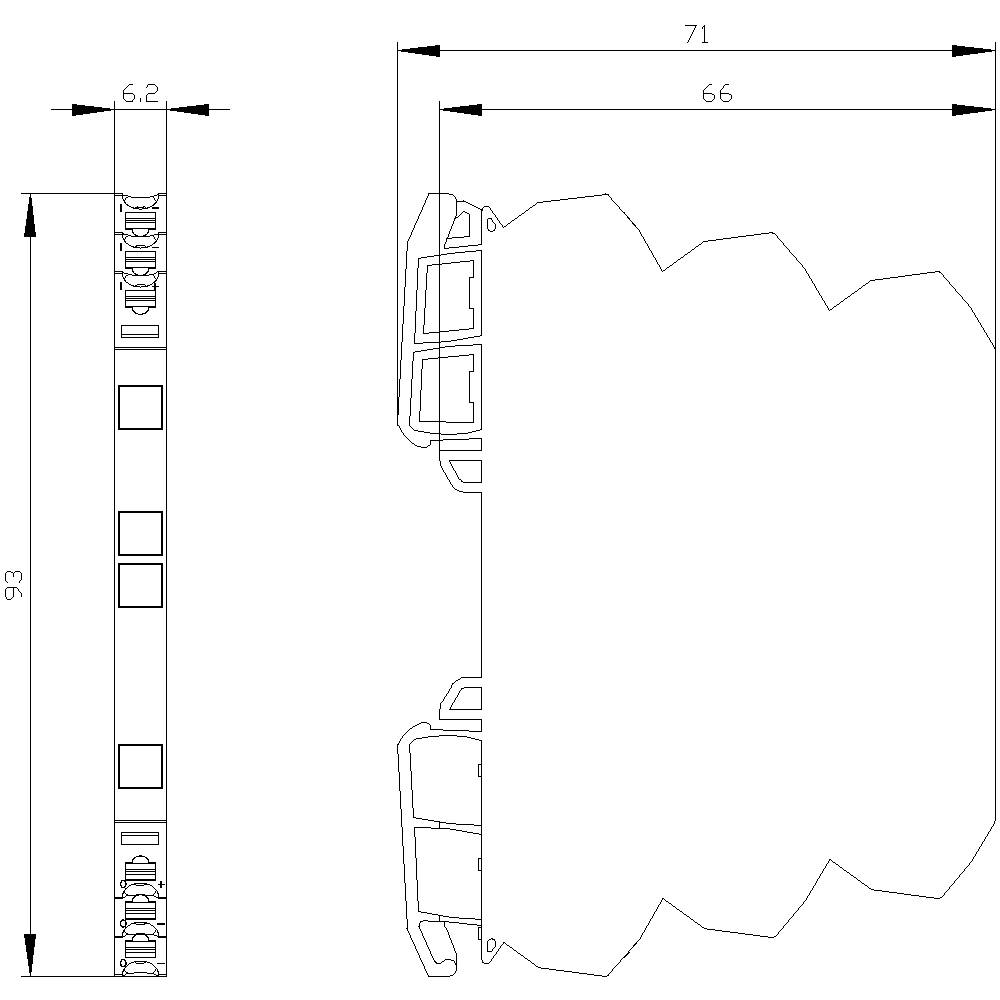

Technische Zeichnung zweier Geräteansichten mit Markierungen der Maße: Höhe 93 mm, Breite 71 mm, Tiefe 66 mm und 6,2 mm.

1/4

Abbildung ähnlich

Produkt-Art

Trennwandler

Eingangssignal max. (Strom)

20 mA

Typ

3RS7020-2ET00

Abm.

(L x B x H) 71 x 6.2 x 93 mm

Anschluss

Federklemme

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Fr., 27. Nov.

Anzahl

Stück

Gesamt (CHF 135.95 / Stück)

CHF 135.95

inkl. MwSt.

nur CHF 15.00

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Trennwandler Passivtrenner, 1-kanalig ein: 4-20mA aus: 4-20mA

Messumformer,Schnittstellenwandler

Technische Daten

Schutzart: IP20
Befestigungsart: Schnappbefestigung

Typ: 3RS7020-2ET00

Produkt-Art: Trennwandler

Eingangssignal max. (Strom): 20 mA

Abm.: (L x B x H) 71 x 6.2 x 93 mm

Anschluss: Federklemme

Ausgangssignal (Strom): 20 mA

Bürde: 1000Ω

Eingangssignal (Strom): 20 mA

Eingangswiderstand: 100 Ω

Inhalt: 1 St.

Breite: 6.2 mm

Höhe: 93 mm

Länge: 71 mm

RoHS-konform: Ja

Max. Umgebungstemperatur: +60 °C

Min. Umgebungstemperatur: -25 °C

Querschnitt flexibel (max.): 1.5 mm²

Querschnitt starr (max.): 2.5 mm²

Querschnitt flexibel (min.): 0.25 mm²

Querschnitt starr (min.): 0.25 mm²

: Schnappbefestigung Tragschiene

: 6.2

: 93 mm

: 71 mm

: 1

: Federzuganschluss

: IP20

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 1

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 1

: 0

: 0

: 0

: 0

: 0

: 0

: 0 Ω

: FALSE

: TRUE

: FALSE

: FALSE

: Einbaugerät

: FALSE

: 0.015

: ohne

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1743380 Siemens 3RS7020-2ET00 3RS70202ET00 Trennwandler 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1743380 Siemens 3RS7020-2ET00 3RS70202ET00 Trennwandler 1 St.

Beschreibung

Trennwandler Passivtrenner, 1-kanalig Eingang: 4-20 mA Ausgang: 4-20mA Breite 6,2 mm Federzuganschluss (Push-In) Trennwandler SIRIUS 3RS70 zur galvanischen Trennung und Wandlung eines analogen Normsignals zwischen Steuerung und Sensorik/Aktorik.
Durch die galvanische Trennung vermeiden die Trennwandler die gegenseitige Beeinflussung der Analogkanäle untereinander. Dank der schmalen, kompakten Bauform benötigen sie wenig Platz auf der Hutschiene, insbesondere in flachen Schaltkästen und Schaltschränken mit geringen Zeilenabständen. Das hochwertige, moderne Design in titangrau trägt zum durchgängigen Erscheinungsbild mit allen Siemens-Geräten im Schaltschrank bei. Das übersichtliche Geräteangebot deckt alle Anwendungsfälle ab und vereinfacht so die Logistik und Lagerhaltung.
Verfügbar sind aktive und passive Einzelbereichs-, Mehrbereichs- und Universalwandler mit verschiedenen Versorgungsspannungen und Anschlussarten für verschiedene analoge Normsignale und andere gängigeSensorsignale. Außerdem bieten wir Varianten mit Hand-Automatik-Umschaltung zur gezielten Analogwertvorgabe an.
Für die Trennwandler 3RS70 steht eine passende Potenzialtrennplatte sowie verschiedene Verbindungskämme zur Verfügung.
Die Trennwandler 3RS70 lösen die bewährte Baureihe 3RS17 ab.
SIRIUS Relais - ein Programm für alle Fälle.
