Name: Siemens 3RS7006-1FE00 3RS70061FE00 Trennwandler 1 St.
Brand: Siemens
SKU: 1704661
Availability: BackOrder

Ein blaues elektrisches Bauteil, ähnlich einem Leitungsschutzschalter oder Relais, mit mehreren Anschlüssen an der Oberseite.

Ein Schaltschrank mit elektrischen Komponenten und Verkabelung, darunter Schalter, Relais und Steuerungen. Oben rechts ein Ampelsignal.

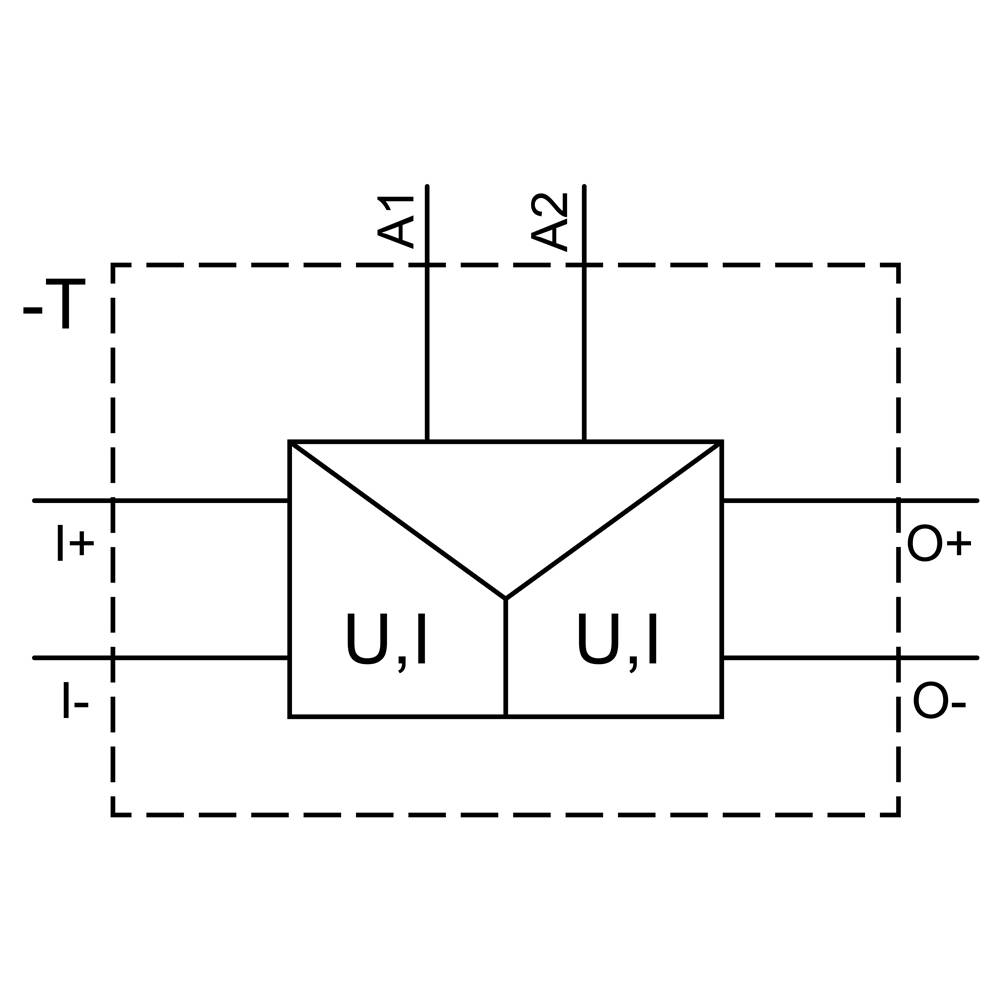

Schaltplan eines elektronischen Bauteils mit zwei Eingangsanschlüssen (A1, A2) und zwei Ausgangsanschlüssen (I+, I-), gekennzeichnet mit 'U, I'.

Zeichnung eines elektrischen Schalters mit den Maßen: Höhe 93 mm, Breite 17,5 mm, Tiefe 72,5 mm. Zwei Ansichten: Vorder- und Seitenansicht.

1/4

Abbildung ähnlich

Produkt-Art

Trennwandler

Eingangssignal max. (Strom)

20 mA

Eingangssignal max. (Spannung)

20 V

Typ

3RS7006-1FE00

Abm.

(L x B x H) 72.5 x 17.5 x 93 mm

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Fr., 27. Nov.

Anzahl

Stück

Gesamt (CHF 245.95 / Stück)

CHF 245.95

inkl. MwSt.

Kostenfreier Versand

nur CHF 30.00

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Trennwandler AC/DC 24V, 3-Wege Ein: 0-60mV, 0-100mV, 0-300mV -

Messumformer,Schnittstellenwandler

Technische Daten

Schutzart: IP20
Befestigungsart: Schnappbefestigung

Typ: 3RS7006-1FE00

Produkt-Art: Trennwandler

Eingangssignal max. (Strom): 20 mA

Eingangssignal max. (Spannung): 20 V

Abm.: (L x B x H) 72.5 x 17.5 x 93 mm

Anschluss: Schrauben

Ausgangssignal (Spannung): 10 V

Ausgangssignal (Strom): 20 mA

Bürde: 500Ω

Eingangssignal (Spannung): 20 V

Eingangssignal (Strom): 20 mA

Eingangswiderstand: 100 Ω

Inhalt: 1 St.

Breite: 17.5 mm

Höhe: 93 mm

Länge: 72.5 mm

RoHS-konform: Ja

Max. Umgebungstemperatur: +60 °C

Min. Umgebungstemperatur: -25 °C

Versorgungsspannung (num.): 24 V/AC

Versorgungsspannung U(B): 24 V

Querschnitt flexibel (max.): 1.5 mm²

Querschnitt starr (max.): 2.5 mm²

Querschnitt flexibel (min.): 0.25 mm²

Querschnitt starr (min.): 0.25 mm²

Betriebsspannung: 24 V DC/AC

: Schnappbefestigung Tragschiene

: 17.5

: 93 mm

: 72.5 mm

: 1

: 0.5 W

: Schraubanschluss

: IP20

: 0

: 0

: 0

: 0

: 1

: 0

: 0

: 0

: 1

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 1

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 1

: 1

: 1

: 1

: 1

: 0

: 1

: 1

: 0

: 0

: 0

: 1

: 1

: 1

: 1

: 1

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 1

: 0

: 1

: 0

: 0

: 0

: 0

: 1

: 1

: 0

: 0

: 0

: 0

: 0

: 0 Ω

: FALSE

: TRUE

: FALSE

: TRUE

: Einbaugerät

: FALSE

: 0.015

: ohne

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1704661 Siemens 3RS7006-1FE00 3RS70061FE00 Trennwandler 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1704661 Siemens 3RS7006-1FE00 3RS70061FE00 Trennwandler 1 St.

Beschreibung

Trennwandler AC/DC 24 V, 3-Wege-Trennung Eingang: 0-60 mV, 0-100 mV 0-300 mV, 0-500 mV, 0-1 V 0-2 V, 0-5 V, 0-10 mA, 0-20 V 2-10 V, 0-5 mA, 0-10 mA 0-20mA, 4-20mA, +-5mA, +-20mA Ausgang: 0 - 10 V, 0/4 - 20 mA Schraubanschluss Trennwandler SIRIUS 3RS70 zur galvanischen Trennung und zur einstellbaren Wandlung eines analogen Normsignals oder eines anderen gängigen Sensorsignals zwischen Steuerung und Sensorik/Aktorik.
Durch die galvanische Trennung vermeiden die Trennwandler die gegenseitige Beeinflussung der Analogkanäle untereinander. Dank der schmalen, kompakten Bauform benötigen sie wenig Platz auf der Hutschiene, insbesondere in flachen Schaltkästen und Schaltschränken mit geringen Zeilenabständen. Das hochwertige, moderne Design in titangrau trägt zum durchgängigen Erscheinungsbild mit allen Siemens-Geräten im Schaltschrank bei. Das übersichtliche Geräteangebot deckt alle Anwendungsfälle ab und vereinfacht so die Logistik und Lagerhaltung.
Verfügbar sind aktive und passive Einzelbereichs-, Mehrbereichs- und Universalwandler mit verschiedenen Versorgungsspannungen und Anschlussarten für verschiedene analoge Normsignale und andere gängigeSensorsignale. Außerdem bieten wir Varianten mit Hand-Automatik-Umschaltung zur gezielten Analogwertvorgabe an.
Für die Trennwandler 3RS70 steht eine passende Potenzialtrennplatte sowie verschiedene Verbindungskämme zur Verfügung.
Die Trennwandler 3RS70 lösen die bewährte Baureihe 3RS17 ab.
SIRIUS Relais - ein Programm für alle Fälle.
