Name: Siemens 3RH2911-1HA03 Hilfsschalter 3 Öffner steckbar Passend für Marke (Relais): Siemens 1 St.
Brand: Siemens
SKU: 2862273
Availability: BackOrder

Schwarzes und blaues elektrisches Schaltgerät mit mehreren Anschlüssen, auf dem '.1 NC' und '.2 NC' beschriftet sind.

Ein industrieller Schaltschrank mit offener Tür zeigt komplexe Verkabelung und Steuerungskomponenten. Im Hintergrund ein regennasses Fenster.

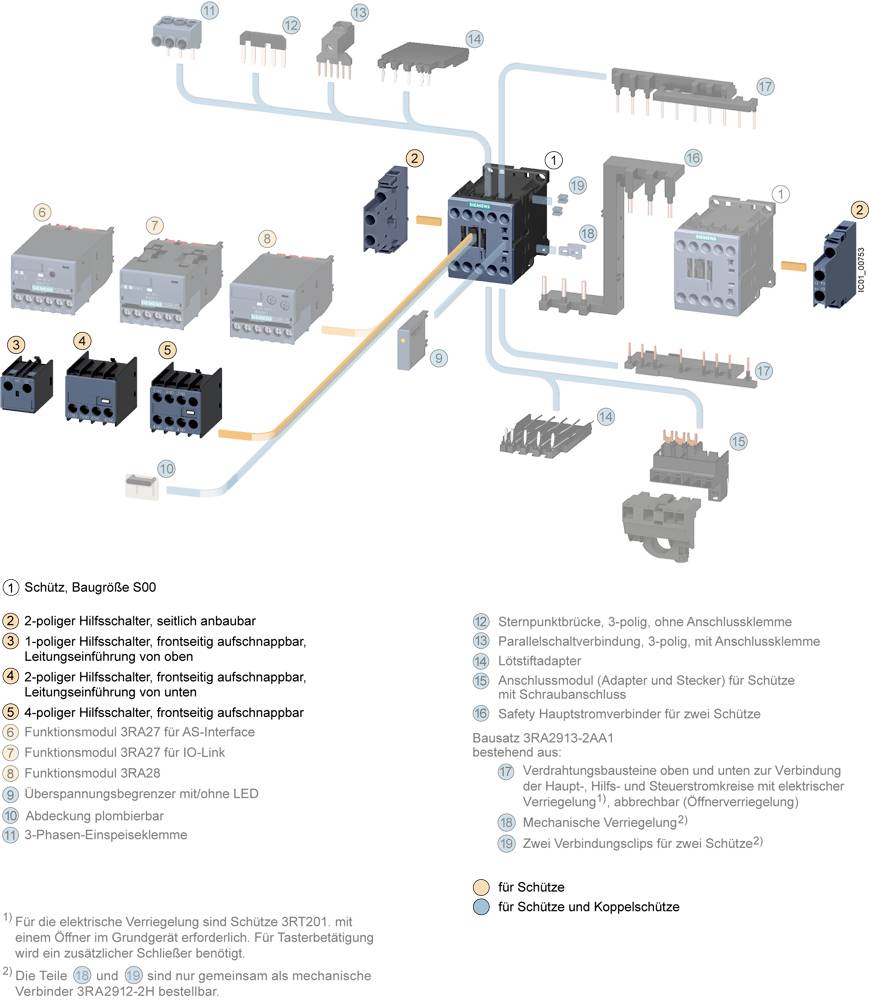

Bild zeigt verschiedene Komponenten für Schütze, inkl. Hilfsschalter, Funktionsmodule, und Verbindungsstecker. Aufbau veranschaulicht.

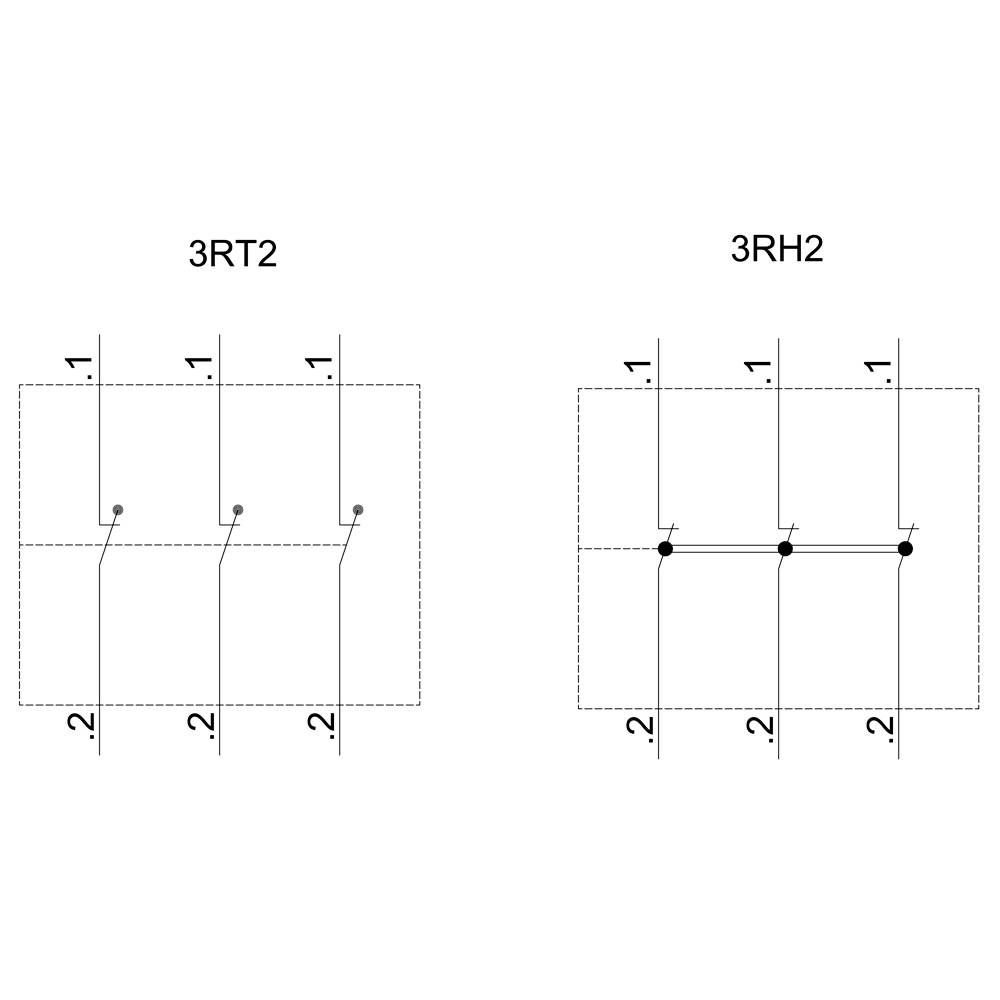

Schaltplan mit zwei Diagrammen. Links: 3RT2 mit drei vertikalen Linien. Rechts: 3RH2 mit parallelen horizontalen Strichen.

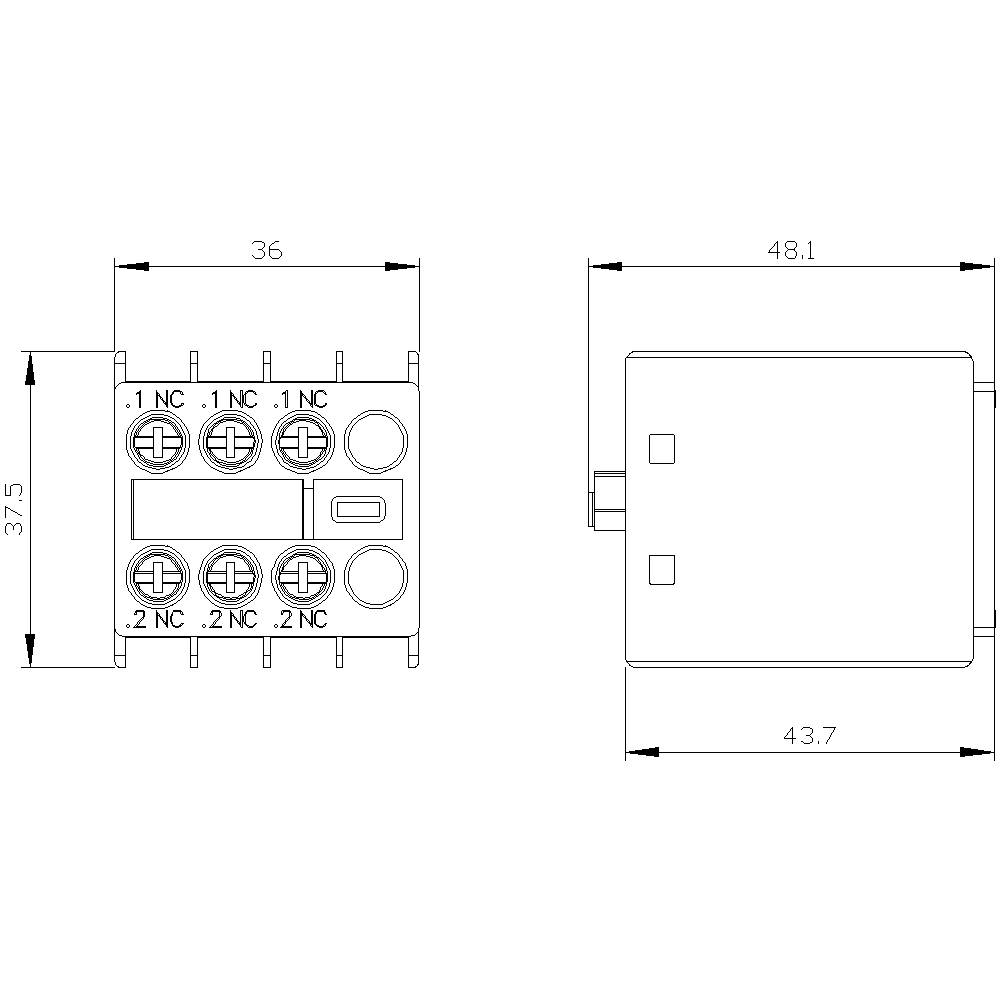

Technische Zeichnung eines elektrischen Relais mit Maßen: Breite 36 mm, Höhe 37,5 mm, Tiefe 48,1 mm. Zeigt Anschlüsse und Befestigungspunkte.

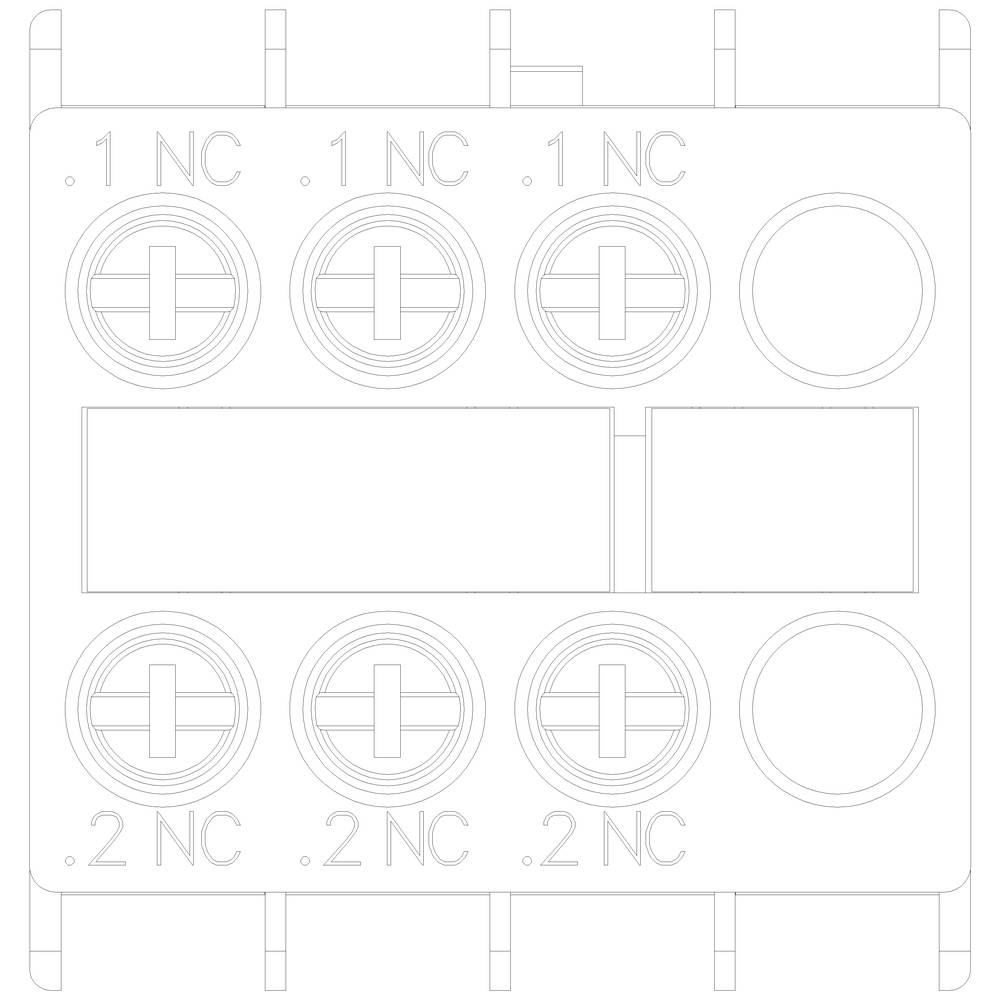

Ein Schaltplan zeigt eine elektrische Anschlussklemme mit Beschriftungen '.1 NC' und '.2 NC' für zwei Reihen mit je drei runden Anschlüssen.

1/6

Abbildung ähnlich

Produkt-Art

Hilfsschalter

Anschluss

Schrauben

Typ

3RH2911-1HA03

Baugröße

S00

Kontaktart

3 Öffner

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Fr., 27. Nov.

Anzahl

Set(s)

Gesamt (CHF 19.95 / Stück)

CHF 19.95

inkl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Hilfsschalter 3Ö Strombahnen:1Ö, 1Ö für Hilfs-/Motorschütze S00/S0

Hilfsbaustein,Hilfsblock,Hilfskontaktblock,Hilfsschalter,Hilfsschalterbaustein,Hilfsschalterblock,Hilfsschaltglied,Kontaktblock,Kontaktelement,Kontaktunterteil

Technische Daten

Ausführung des Produkts: frontseitig aufschnappbar
Produktfunktion / Zwangsführung: ja
Produktfunktion / Zwangsführung, Anmerkung: mit 3RH2
Produktfunktion / Spiegelkontakt: ja
Produktfunktion / Spiegelkontakt, Anmerkung: mit 3RT2
Anwendungsbereich: zur Erweiterung der Hilfskontakte im Steuerstromkreis
Eignung zur Verwendung: Hilfs- und Leistungsschütz
Stoßspannungsfestigkeit: 6 kV
Art der anschließbaren Leiterquerschnitte / bei AWG-Leitungen / für Hilfskontakte: 2x (20 ... 16), 2x (18 ... 14)
Art der anschließbaren Leiterquerschnitte / für Hilfskontakte / eindrähtig oder mehrdrähtig: 2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²)
Art der anschließbaren Leiterquerschnitte / für Hilfskontakte / feindrähtig / mit Aderendbearbeitung: 2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²)

Produkt-Art: Hilfsschalter

Typ: 3RH2911-1HA03

Baugröße: S00
S0
S2
S3

Kontaktart: 3 Öffner

Hilfskontaktart: 3 Öffner

Passend für Marke: Siemens

Passend für Serie: Siemens Serie Sirius

Besonderheiten: steckbar

Montageart: Schnappbefestigung

Anschluss: Schrauben

Elektrische Lebensdauer: 200000

Mechanische Lebensdauer: 10000000

: IP20

Min. Temperatur: -25 °C

Max. Temperatur: +60 °C

Breite: 36 mm

Höhe: 37.5 mm

Tiefe: 43.7 mm

Abm.: (B x H x T) 36 x 37.5 x 43.7 mm

Inhalt: 1 St.

RoHS-konform: Ja

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 2862273 Siemens 3RH2911-1HA03 Hilfsschalter 3 Öffner steckbar Passend für Marke (Relais): Siemens 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2862273 Siemens 3RH2911-1HA03 Hilfsschalter 3 Öffner steckbar Passend für Marke (Relais): Siemens 1 St.

Beschreibung

Hilfsschalter frontseitig, 3 Ö Strombahn 1 Ö, 1 Ö, 1 Ö für 3RH2 und 3RT2 Schraubanschluss .1/.2, .1/.2, .1/.2 Hilfsschalter SIRIUS 3RH29 zur Erweiterung der Hilfskontakte im Steuerstromkreis.
Die frontseitigen Hilfsschalter 3RH29 können ohne Werkzeug baugrößenunabhängig auf die Schütze 3RT2 und Hilfsschütze 3RH2 montiert werden.
Die Hilfsschalter 3RH19/3RH29 sind als frontseitig oder seitlich anbaubare Varianten erhältlich, mit bis zu vier unverzögert schaltenden bzw. bis zu zwei voreilend schaltenden Schließern und Öffnern. Die Hilfsschalter können als zwangsgeführte Kontaktelemente in Hilfsschützen 3RH oder auch als Spiegelkontakte bei Leistungsschützen 3RT ausgeführt sein. Sie sind durchgängig mit Schraubanschluss und Federzuganschluss erhältlich.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
