Name: Siemens 3RH2911-1GA13 Hilfsschalter mit Hilfskontakt Passend für Marke (Relais): Siemens Piece 1 St.
Brand: Siemens
SKU: 2862268
Availability: InStock

Siemens 3RH2911-1GA13 Hilfsschalter mit Hilfskontakt Passend für Marke (Relais): Siemens Piece 1 St.-0

Ein elektrisches Relais mit mehreren Anschlussklemmen, gekennzeichnet mit 'NO' und 'NC' für die Schaltzustände der Kontakte.

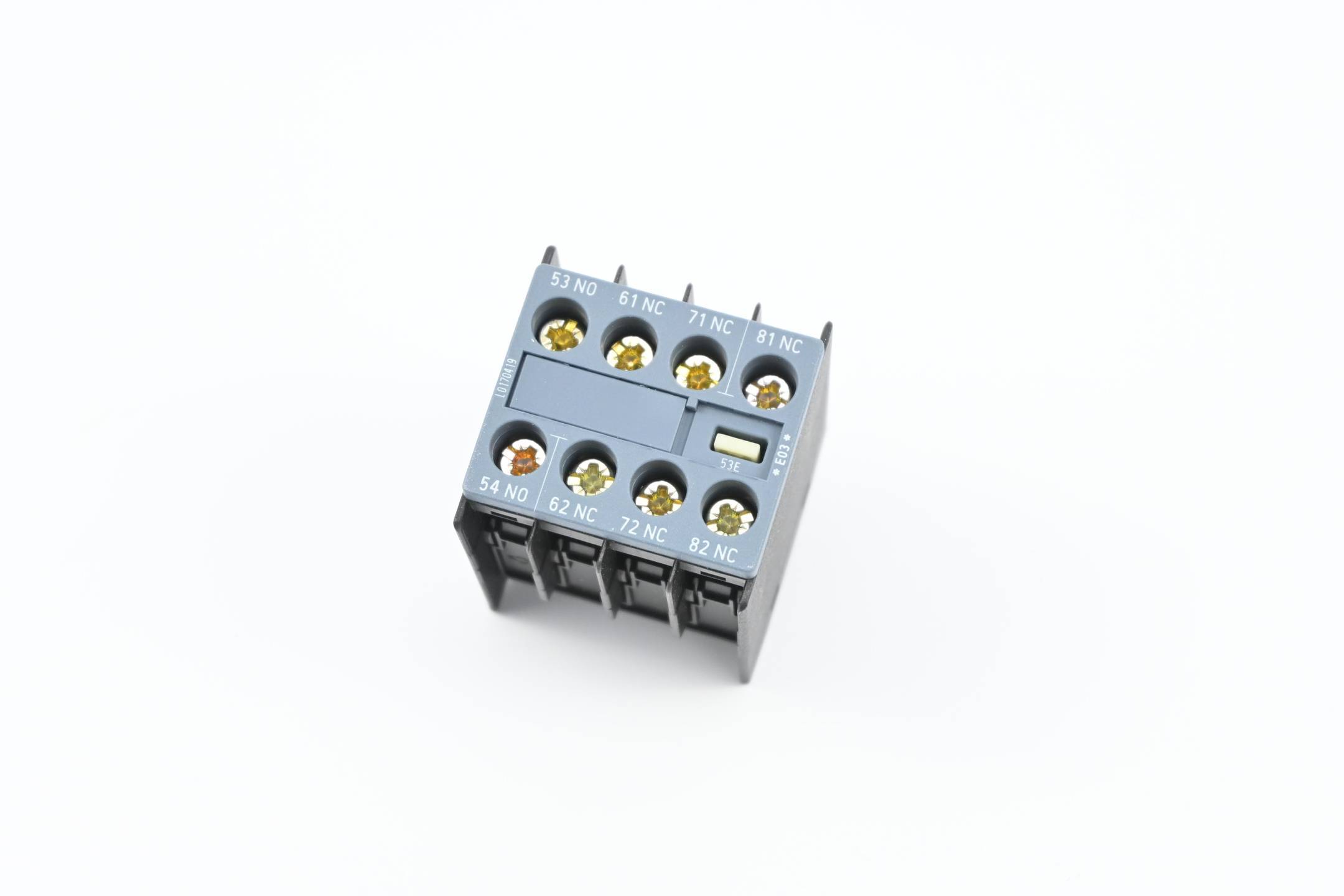

Siemens 3RH2911-1GA13 Hilfsschalter mit Hilfskontakt Passend für Marke (Relais): Siemens Piece 1 St.-2

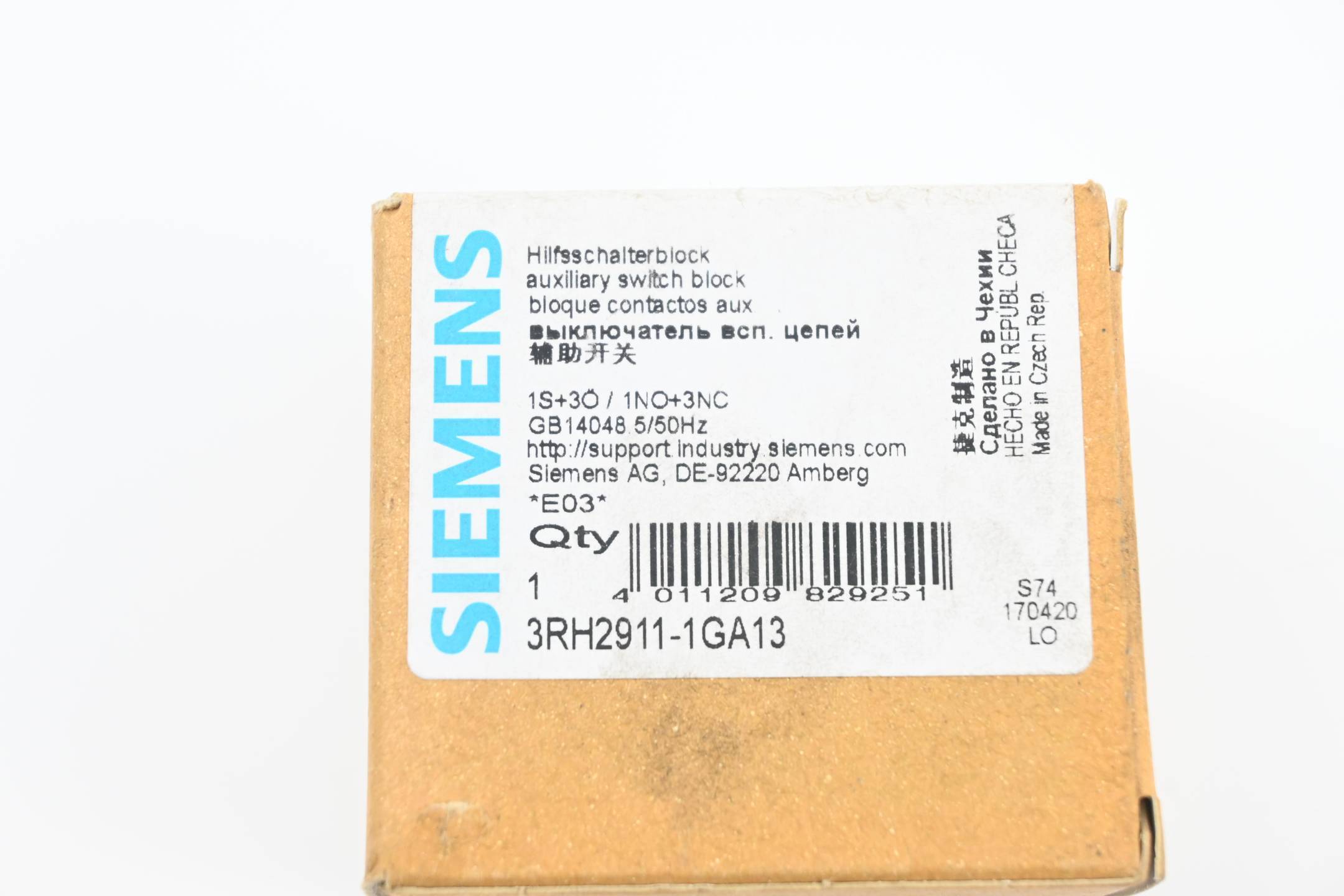

Siemens 3RH2911-1GA13 Hilfsschalter mit Hilfskontakt Passend für Marke (Relais): Siemens Piece 1 St.-3

Ein geöffneter Schaltschrank voller Elektronikteile steht in einer feuchten Umgebung. Im Hintergrund ist verschwommen Maschinenarbeit sichtbar.

Diagramm zeigt verschiedene Schütze und Hilfsschalter, deren Anschlüsse und Einbaumöglichkeiten, mit nummerierten Erklärungen.

Eine technische Zeichnung zeigt eine serie von vertikalen Linien mit numerischen Beschriftungen: 53-54, 61-62, 71-72, 81-82.

Technische Zeichnung eines Relais mit Abmessungen: 36 mm Breite, 37,5 mm Höhe, 48,1 mm Tiefe. Zeigt Anschlüsse und Kontaktbezeichnungen.

Technische Zeichnung eines elektrischen Bauteils mit Beschriftungen: 53NO, 61NC, 71NC, 81NC, 54NO, 62NC, 72NC, 82NC.

1/9

Produkt-Art

Hilfsschalter

Anschluss

Schrauben

Verpackungsart

Piece

Typ

3RH2911-1GA13

Baugröße

S00

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Fr., 30. Okt.

6 Set(s)

Anzahl

Set(s)

Gesamt (CHF 23.95 / Stück)

CHF 23.95

inkl. MwSt.

Nur noch 6 Set(s) verfügbar

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Hilfsschalter, 1S+3Ö, Strombahn 1S, 1Ö, 1Ö, 1Ö, für Hilfsschütze, S00

Bemessungsbetriebsstrom Ie bei AC-15, 230 V: 6 A
Anzahl der Kontakte als Wechsler: 0
Anzahl der Kontakte als Öffner: 3
Anzahl der Kontakte als Schließer: 1
Fassung: ohne
Anzahl der Fehlersignalschalter: 0
Montageart: sonstige
Ausführung des elektrischen Anschlusses: Schraubanschluss

Technische Daten

Ausführung des Produkts: frontseitig aufschnappbar auf Hilfsschalter 3RH2140/3RH2440
Produktfunktion / Zwangsführung: ja
Produktfunktion / Zwangsführung, Anmerkung: mit 3RH2
Anwendungsbereich: zur Erweiterung der Hilfskontakte im Steuerstromkreis
Eignung zur Verwendung: Hilfsschütz
Stoßspannungsfestigkeit: 6 kV
Art der anschließbaren Leiterquerschnitte / bei AWG-Leitungen / für Hilfskontakte: 2x (20 ... 16), 2x (18 ... 14)
Art der anschließbaren Leiterquerschnitte / für Hilfskontakte / eindrähtig oder mehrdrähtig: 2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²)
Art der anschließbaren Leiterquerschnitte / für Hilfskontakte / feindrähtig / mit Aderendbearbeitung: 2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²)

Verpackungsart: Piece

Produkt-Art: Hilfsschalter

Typ: 3RH2911-1GA13

Baugröße: S00

Hilfskontaktart: 1 Schließer
3 Öffner

Passend für Marke: Siemens

Passend für Serie: Siemens Serie Sirius

Besonderheiten: mit Hilfskontakt

Montageart: Schnappbefestigung

Anschluss: Schrauben

Elektrische Lebensdauer: 200000

Mechanische Lebensdauer: 10000000

: IP20

Min. Temperatur: -25 °C

Max. Temperatur: +60 °C

Breite: 36 mm

Höhe: 37.5 mm

Tiefe: 43.7 mm

Abm.: (B x H x T) 36 x 37.5 x 43.7 mm

Inhalt: 1 St.

RoHS-konform: Ja

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 2862268 Siemens 3RH2911-1GA13 Hilfsschalter mit Hilfskontakt Passend für Marke (Relais): Siemens Piece 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2862268 Siemens 3RH2911-1GA13 Hilfsschalter mit Hilfskontakt Passend für Marke (Relais): Siemens Piece 1 St.

Beschreibung

Hilfsschalter, frontseitig, 1 S + 3 Ö, 53/54, 61/62, 71/72, 81/82, Strombahn: 1 S, 1 Ö, 1 Ö, 1 Ö, Schraubanschluss, physisch kodiert, nur mit Hilfsschützen 3RH2140 und 3RH2440 kombinierbar (nach EN 50011) Hilfsschalter SIRIUS 3RH29 zur Erweiterung der Hilfskontakte im Steuerstromkreis.
Die frontseitigen Hilfsschalter 3RH29 können ohne Werkzeug baugrößenunabhängig auf die Schütze 3RT2 und Hilfsschütze 3RH2 montiert werden.
Die Hilfsschalter 3RH19/3RH29 sind als frontseitig oder seitlich anbaubare Varianten erhältlich, mit bis zu vier unverzögert schaltenden bzw. bis zu zwei voreilend schaltenden Schließern und Öffnern. Die Hilfsschalter können als zwangsgeführte Kontaktelemente in Hilfsschützen 3RH oder auch als Spiegelkontakte bei Leistungsschützen 3RT ausgeführt sein. Sie sind durchgängig mit Schraubanschluss und Federzuganschluss erhältlich.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
