Name: Siemens 3RH2431-1AP00 Hilfsschütz 3 Schließer mit Hilfskontakt Passend für Marke (Relais): Siemens Piece 1 St.
Brand: Siemens
SKU: 1742608
Availability: BackOrder

Zwei blaue elektrische Schütze der Marke Siemens, Modell SIRIUS, mit acht sichtbaren Anschlüssen. Sie sind nebeneinander montiert.

Ein geöffneter Schaltschränkre mit verschiedenen elektrischen Komponenten und Verkabelungen, die säuberlich in mehreren Ebenen angeordnet sind.

'Diagramm zeigt Funktionsmodule für Hilfsschütze, Adapter für Verdrahtung und Zubehörkomponenten mit Pfeilen zur Installation.'

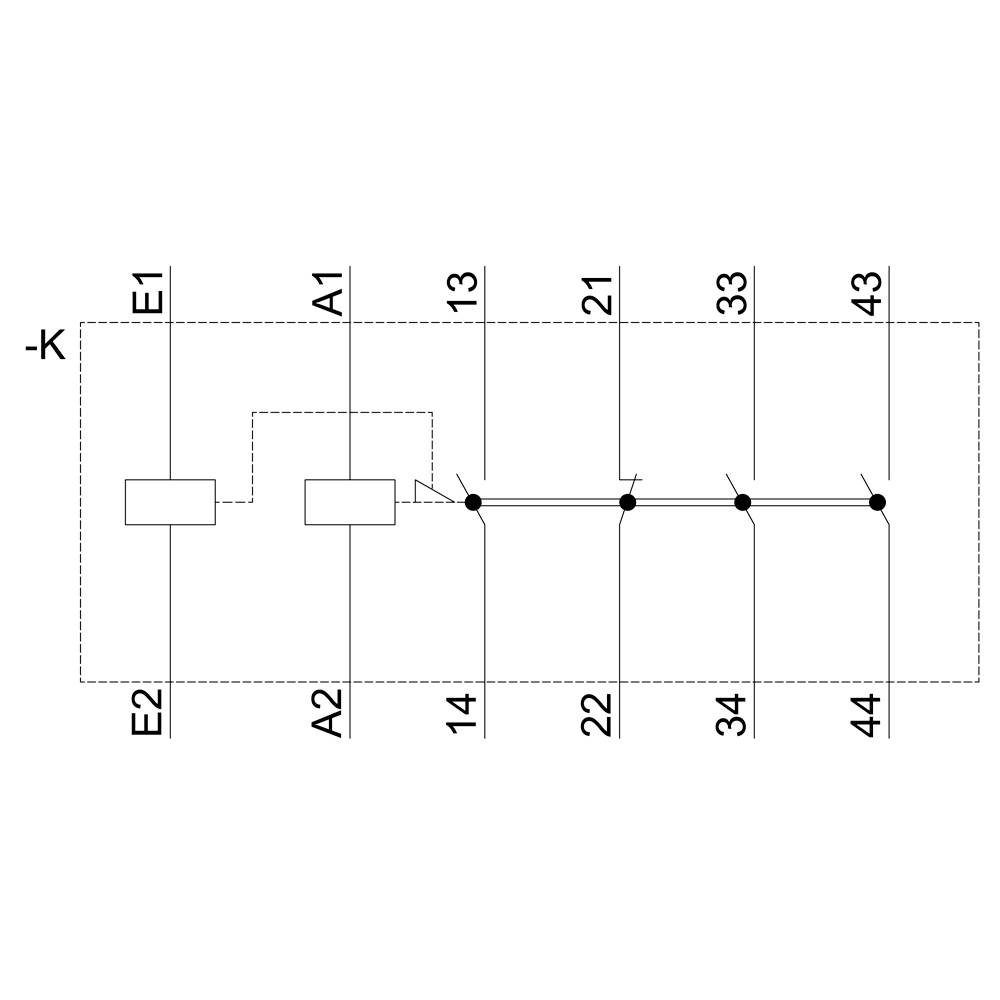

Schaltsymbol für eine Steuerungseinheit. Links ein Relais (-K) mit Anschluss E1 und E2. Rechts vier vertikale Ausgänge (13, 21, 33, 43) verbunden mit Punkten.

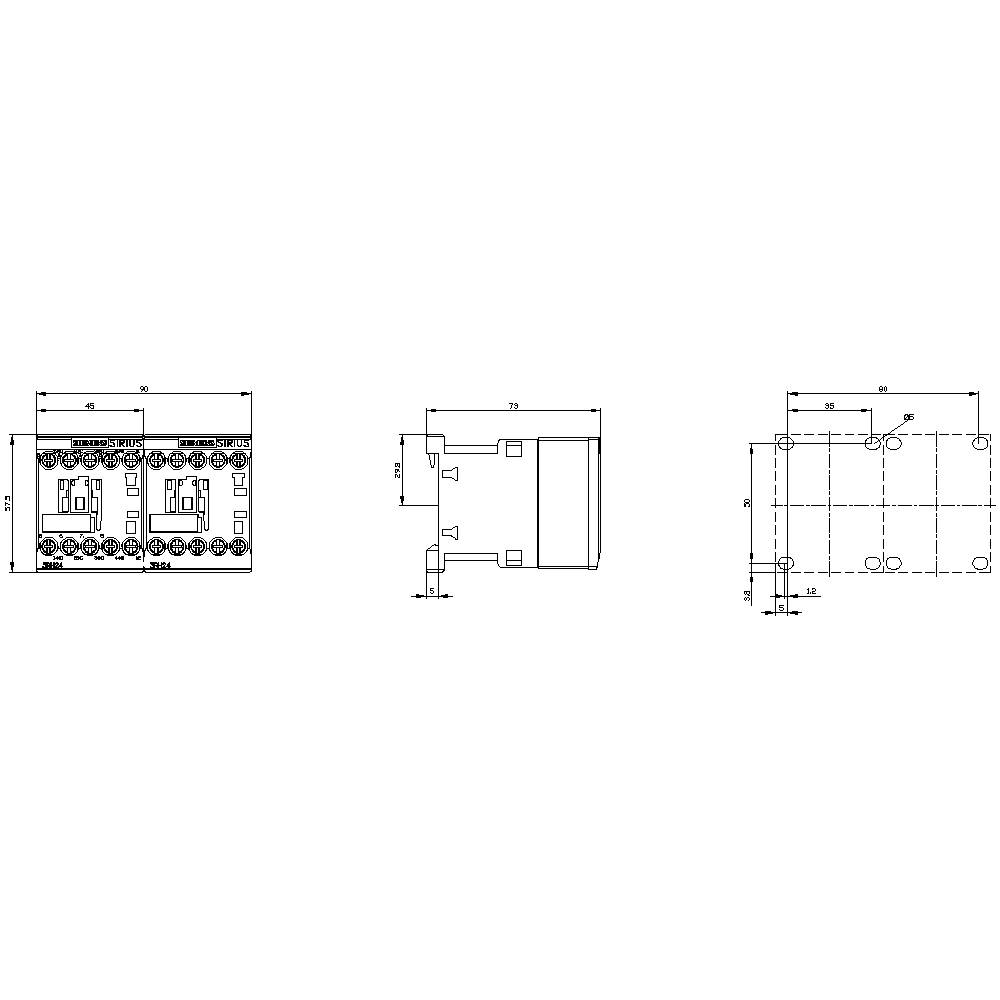

Technische Zeichnung eines elektromechanischen Bauteils mit detaillierten Abmessungen in drei Ansichten: Vorderansicht, Seitenansicht und Draufsicht.

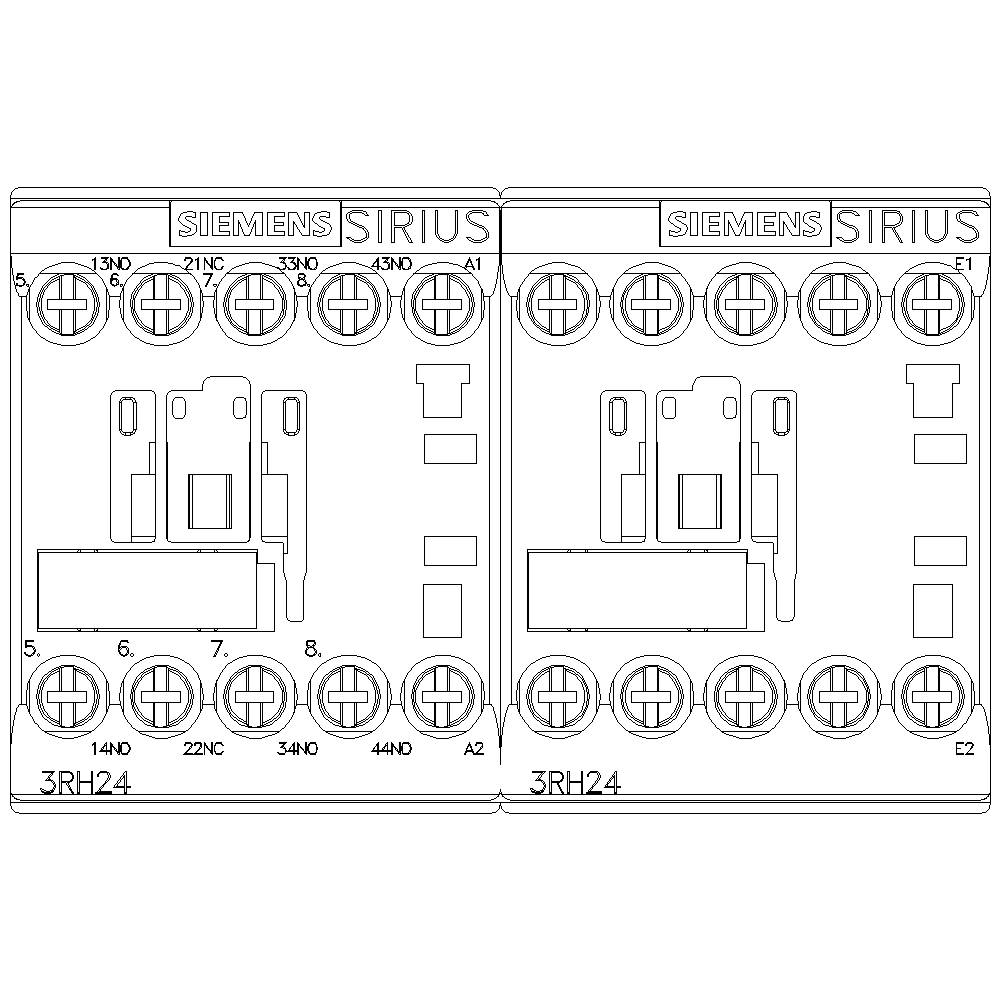

Schaltpläne von zwei Siemens SIRIUS Relais-Modulen 3RH24 mit nummerierten Anschlussklemmen, zeigen elektrische Verbindungen und Kontakte.

1/6

Abbildung ähnlich

Produkt-Art

Hilfsschütz

Polzahl

4polig

Anschluss

Schraubklemme

Verpackungsart

Piece

Typ

3RH2431-1AP00

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Fr., 4. Dez.

Anzahl

Stück

Gesamt (CHF 153.95 / Stück)

CHF 153.95

inkl. MwSt.

nur CHF 20.00

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Hilfsschütz, 3S+1Ö, AC 230V, 50/60Hz, S00, Schraubanschluss

AC-Hilfsschütz,AC-Schütz,Hilfsschütz,Industrieschütz,Koppel-Hilfsschütz,Relais,Schütz,Steuerschütz,Wechselspannungsschütz,Wechselstromschütz

Technische Daten

Spannungsart: AC

Verpackungsart: Piece

Produkt-Art: Hilfsschütz

Typ: 3RH2431-1AP00

Baugröße: S00

Polzahl: 4polig

Kontaktart: 3 Schließer

Hilfskontaktart: 1 Öffner
3 Schließer

Steuerspannung (max.): 230 V/AC

Steuerspannungs-Bereich: 230 V/AC (max)

Passend für Marke: Siemens

Passend für Serie: Siemens Serie Sirius

Besonderheiten: mit Hilfskontakt

Montageart: Schnappbefestigung
Schraubbefestigung

Anschluss: Schraubklemme

Mechanische Lebensdauer: 5000000

: IP20

Min. Temperatur: -25 °C

Max. Temperatur: +60 °C

Breite: 90 mm

Höhe: 57.5 mm

Tiefe: 73 mm

Abm.: (B x H x T) 90 x 57.5 x 73 mm

Inhalt: 1 St.

RoHS-konform: Ja

: 3

: 1

: 3 A

: Schraubanschluss

: AC

UKCA: Ja

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Produkt-Art

Verpackungsart

Siemens 3RH1921-1CD01 Hilfsschalterblock 1 Öffner Passend für Marke (Relais): Siemens Piece 1 St.

Bestell-Nr.:1698904

Lieferung Mi., 2. Dez.

Conrad Electronic

Hilfsschalterblock

Piece

Stück

Min.: 1

Vielfache: 1

CHF 12.95^*

Siemens 3RH1921-1DA11 Hilfsschalterblock Sofortschaltend Passend für Marke (Relais): Siemens Piece 1 St.

Bestell-Nr.:1698905

Lieferung Do., 5. Nov.

13 StückConrad Electronic

Hilfsschalterblock

Piece

Stück

Min.: 1

Vielfache: 1

CHF 19.95^*

Siemens 3RH1921-1EA11 Hilfsschalterblock Sofortschaltend steckbar Passend für Marke (Relais): Siemens Piece 1 St.

Bestell-Nr.:1698906

Lieferung Fr., 4. Dez.

Conrad Electronic

Hilfsschalterblock

Piece

Stück

Min.: 1

Vielfache: 1

CHF 20.95^*

Siemens 3RH1921-1KA02 Hilfsschalterblock Sofortschaltend 2 Öffner mit Hilfskontakt Passend für Marke (Relais): Siemens Single 1 St.

Bestell-Nr.:1704506

Lieferung Mi., 2. Dez.

Conrad Electronic

Hilfsschalterblock

Single

Stück

Min.: 1

Vielfache: 1

CHF 19.95^*

Siemens 3RH1921-1XA22-0MA0 Hilfsschalterblock Sofortschaltend mit Hilfskontakt Passend für Marke (Relais): Siemens Piece 1 St.

Bestell-Nr.:1744067

Lieferung Fr., 6. Nov.

Conrad Electronic

Hilfsschalterblock

Piece

Stück

Min.: 1

Vielfache: 1

CHF 26.95^*

Siemens 3RH1921-2DA11 Hilfsschalterblock mit Hilfskontakt Passend für Marke (Relais): Siemens Piece 1 St.

Bestell-Nr.:1699096

Lieferung Do., 5. Nov.

11 StückConrad Electronic

Hilfsschalterblock

Piece

Stück

Min.: 1

Vielfache: 1

CHF 19.95^*

Siemens 3RH1921-2DE11 Hilfsschalter mit Gehäuse Passend für Marke (Relais): Siemens Single 1 St.

Bestell-Nr.:1744068

Lieferung Do., 5. Nov.

2 StückConrad Electronic

Hilfsschalter

Single

Stück

Min.: 1

Vielfache: 1

CHF 49.95^*

Siemens 3RH1921-2EA20 Hilfsschalterblock Sofortschaltend 2 Schließer steckbar Passend für Marke (Relais): Siemens Piece 1 St.

Bestell-Nr.:1704507

Lieferung Mi., 2. Dez.

Conrad Electronic

Hilfsschalterblock

Piece

Stück

Min.: 1

Vielfache: 1

CHF 20.95^*

Siemens 3RH1921-2EE02 Hilfsschalter 2 Öffner Passend für Marke (Relais): Siemens Piece 1 St.

Bestell-Nr.:1744069

Lieferung Fr., 4. Dez.

Conrad Electronic

Hilfsschalter

Piece

Stück

Min.: 1

Vielfache: 1

CHF 49.95^*

Siemens 3RH1921-2JE11 Hilfsschalter Sofortschaltend mit Hilfskontakt Passend für Marke (Relais): Siemens Single 1 St.

Bestell-Nr.:1744075

Lieferung Fr., 4. Dez.

Conrad Electronic

Hilfsschalter

Single

Stück

Min.: 1

Vielfache: 1

CHF 49.95^*

Dokumente & Downloads

Datenblatt

Datenblatt 1742608 Siemens 3RH2431-1AP00 Hilfsschütz 3 Schließer mit Hilfskontakt Passend für Marke (Relais): Siemens Piece 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1742608 Siemens 3RH2431-1AP00 Hilfsschütz 3 Schließer mit Hilfskontakt Passend für Marke (Relais): Siemens Piece 1 St.

Beschreibung

Hilfsschütz, verklinkt, 3 S + 1 Ö, AC 230 V, 50 / 60Hz, Baugröße S00, Schraubanschluss Hilfsschütz SIRIUS 3RH2 zum Schalten der Steuersignale im Steuerstromkreis.
Die Hilfsschütze SIRIUS 3RH2 haben normgerechte Anschlussbezeichnungen und eine zuverlässige und zeitsparende Anschlusstechnik. Durch Ausgangsvervielfältigung ist das gleichzeitige Schalten mehrerer Hilfsstromkreise möglich. Alle Kontakte sind mit Zwangsführung für Safety-Anwendungen auch als SUVA-Varianten erhältlich. Die Hilfsschütze sind klimafest, verfügen über eine hohe Kontaktzuverlässigkeit und sind für den weltweiten Einsatz durch entsprechende Zulassungen geeignet (z.B. IEC und UL/CSA).
Sie sind in AC- oder DC-Betätigung erhältlich und stehen mit Schraub- oder Federzugtechnik zur Verfügung. Die Grundausführung der Hilfsschütze ist 4-polig und lässt sich durch aufschnappbare Hilfsschalter bis auf 8 Pole erweitern.
Das umfangreiche Zubehör der Schütze 3RT2 für die Baugrößen S00 bis S3 kann auch für die Hilfsschütze 3RH2 verwendet werden.
Die Hilfsschütze 3RH2 lösen die bewährte Baureihe 3RH1 ab.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.

Lieferumfang

Geliefert wird: Siemens Dig.Industr. Hilfsschütz 3S+1Ö 230VAC 50/60Hz 3RH2431-1AP00, Verpackungseinheit: 1 Stk., EAN: 4011209850187
